在讲三轴加速度计的时候，提到外部中断。接下来就看看中断为什么这么配置。

一、外部中断概述

STM32的每个IO都可以作为外部中断输入。

那我们之前讲过的，参看：STM32开发 – GPIO详解

STM32F105RC 一共有4组IO口 一共16X3+3=51个IO
GPIOA0~A15
GPIOB0~B15
GPIOC0~C15
GPIOD0~D2

那么它跟中断的关系是什么呢？

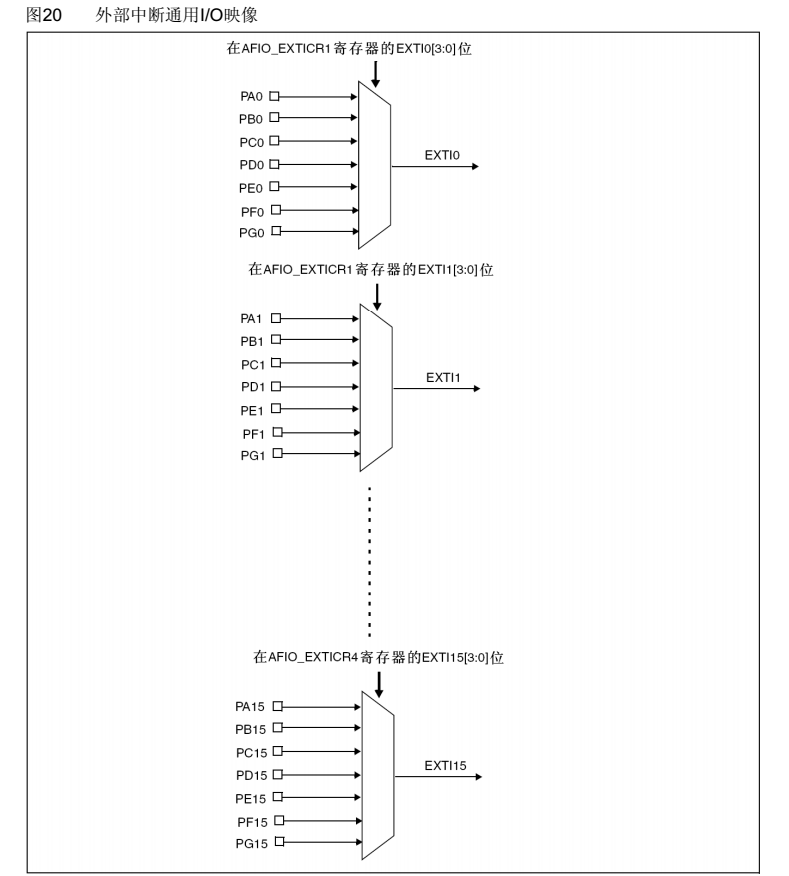

在这里插入图片描述
STM32的中断控制器支持19个外部中断/事件请求：
从图上来看，GPIO 的管脚 GPIOx.0~GPIOx.15(x=A，B，C，D，E，F，G)分别对应中断线 0 ~ 15。
另
