消息中间件之Kafka史上最强原理总结

原创已于 2024-10-02 08:48:06 修改 · 置顶 · 628 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#分布式 #kafka #java #redis #数据库

于 2020-06-27 13:18:07 首次发布

本文深入探讨Apache Kafka的架构、特性及其应用场景，包括消息的发送、保存和消费流程，以及Kafka如何通过分区和副本机制确保高吞吐量和数据可靠性。

前言

最近项目使用到中间件，自己以前也对kafka原理应用垂涎已久了，故这个周末抽空总结一波。

Kafka 是什么？

Apache Kafka是分布式发布-订阅消息系统，在 kafka官网上对 kafka 的定义：一个分布式发布-订阅消息传递系统。它最初由LinkedIn公司开发，Linkedin于2010年贡献给了Apache基金会并成为顶级开源项目。Kafka是一种快速、可扩展的、设计内在就是分布式的，分区的和可复制的提交日志服务。

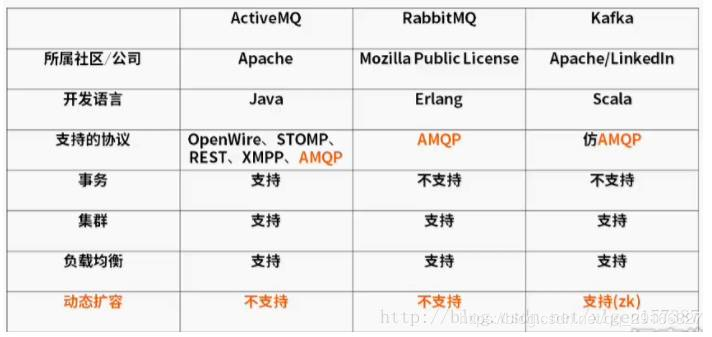

开源消息中间件不止kafka一种，如下图：

各消息队列对比，Kafka深度解析，众人推荐，精彩好文: http://blog.youkuaiyun.com/allthesametome/article/details/47362451

为什么使用消息中间件？

解耦

快递小哥手上有很多快递需要送，他每次都需要先电话一一确认收货人是否有空、哪个时间段有空，然后再确定好送货的方案。这样完全依赖收货人了！如果快递一多，快递小哥估计得忙疯了……

如果有了便利店，快递小哥只需要将同一个小区的快递放在同一个便利店，然后通知收货人来取货就可以了，这时候快递小哥和收货人就实现了解耦！

异步

快递小哥打电话给我后需要一直在你楼下等着，直到我拿走你的快递他才能去送其他人的。

快递小哥将快递放在小芳便利店后，又可以干其他的活儿去了，不需要等待你到来而一直处于等待状态，提高了工作的效率。

削峰

假设双十一我买了不同店里的各种商品，而恰巧这些店发货的快递都不一样，有中通、圆通、申通、各种通等……更巧的是他们都同时到货了！

中通的小哥打来电话叫我去北门取快递、圆通小哥叫我去南门、申通小哥叫我去东门。我一时手忙脚乱……

我们能看到在系统需要交互的场景中，使用消息队列中间件真的是好处多多，基于这种思路，就有了丰巢、菜鸟驿站等比小芳便利店更专业的“中间件”了。

消息中间件kafka

Apache Kafka与传统消息系统相比，有以下不同：

它被设计为一个分布式系统，易于向外扩展；

它同时为发布和订阅提供高吞吐量；

它支持多订阅者，当失败时能自动平衡消费者；

它将消息持久化到磁盘，因此可用于批量消费，例如ETL，以及实时应用程序。

下面主要介绍Apache Kafka的架构、特性和特点，帮助我们理解Kafka为何比传统消息服务更好。

kafka业务场景与概念分析

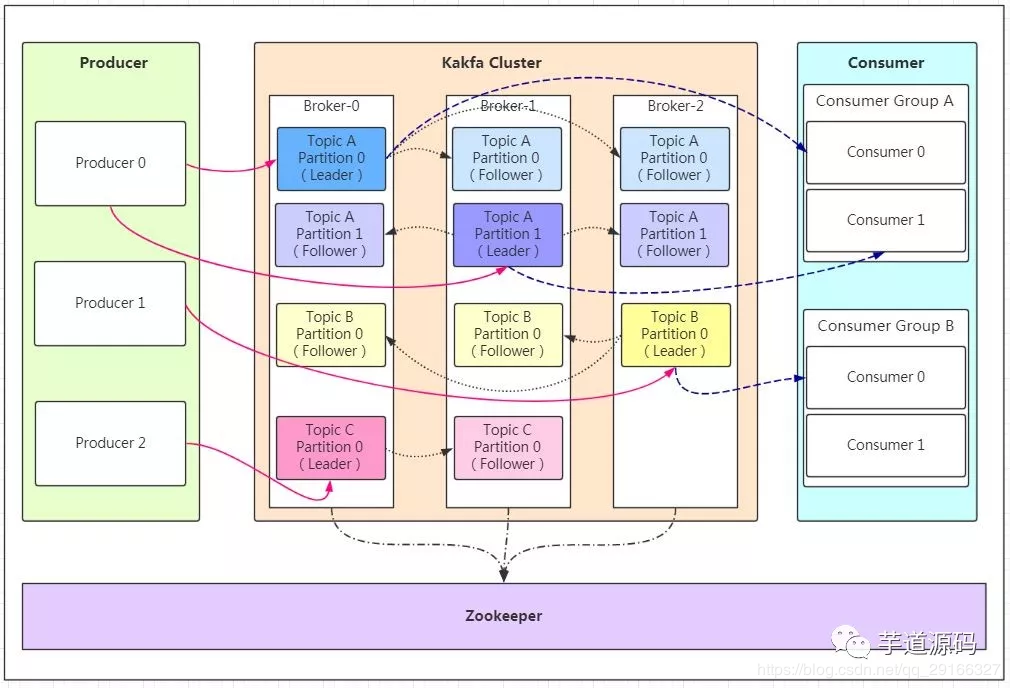

借鉴“宇道源码”的一张总结的非常好的图，它大致又细致的描述了kafka的使用场景：

上图的相关概念是：

Producer：Producer 即生产者，消息的产生者，是消息的入口。

Kafka Cluster：

Broker：Broker 是 Kafka 实例，每个服务器上有一个或多个 Kafka 的实例，我们姑且认为每个 Broker 对应一台服务器。

每个 Kafka 集群内的 Broker 都有一个不重复的编号，如图中的 Broker-0、Broker-1 等……

Topic：消息的主题，可以理解为消息的分类，Kafka 的数据就保存在 Topic。在每个 Broker 上都可以创建多个 Topic。

Partition：Topic 的分区，每个 Topic 可以有多个分区，分区的作用是做负载，提高 Kafka 的吞吐量。同一个 Topic 在不同的分区的数据是不重复的，Partition 的表现形式就是一个一个的文件夹！

Replication：每一个分区都有多个副本，副本的作用是做备胎。当主分区（Leader）故障的时候会选择一个备胎（Follower）上位，成为 Leader。

在 Kafka 中默认副本的最大数量是 10 个，且副本的数量不能大于 Broker 的数量，Follower 和 Leader 绝对是在不同的机器，同一机器对同一个分区也只可能存放一个副本（包括自己）。

Message：每一条发送的消息主体。

Consumer：消费者，即消息的消费方，是消息的出口。

Consumer Group：我们可以将多个消费组组成一个消费者组，在 Kafka 的设计中同一个分区的数据只能被消费者组中的某一个消费者消费。同一个消费者组的消费者可以消费同一个 Topic 的不同分区的数据，这也是为了提高 Kafka 的吞吐量！

Zookeeper：Kafka 集群依赖 Zookeeper 来保存集群的的元信息，来保证系统的可用性。

发送数据

我们看上面的架构图中，Producer 就是生产者，是数据的入口。注意看图中的红色箭头，Producer 在写入数据的时候永远在找 Leader，不会直接将数据写入 Follower！那 Leader 怎么找呢？写入的流程又是什么样的呢？我们看下图：

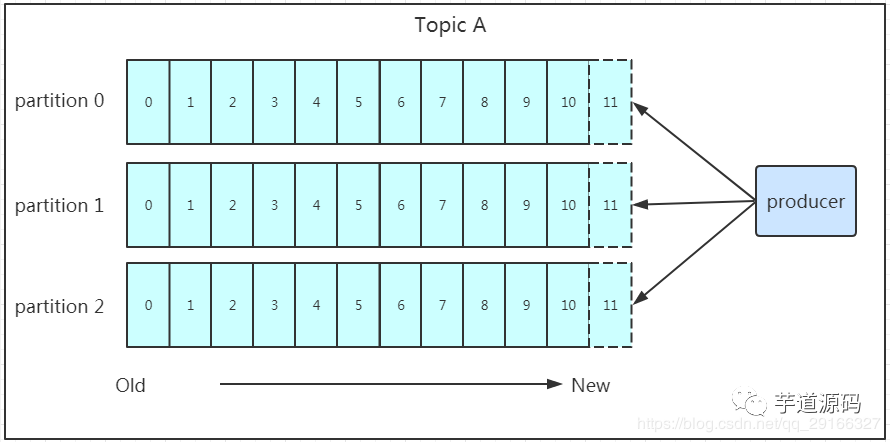

发送的流程就在图中已经说明了，就不单独在文字列出来了！需要注意的一点是，消息写入 Leader 后，Follower 是主动的去 Leader 进行同步的！Producer 采用 Push 模式将数据发布到 Broker，每条消息追加到分区中，顺序写入磁盘，所以保证同一分区内的数据是有序的！写入消息到分区的示意图如下：

上面说到数据会写入到不同的分区，那 Kafka 为什么要做分区呢？相信大家应该也能猜到，分区的主要目的是：

方便扩展。因为一个 Topic 可以有多个 Partition，所以我们可以通过扩展机器去轻松的应对日益增长的数据量。
提高并发。以 Partition 为读写单位，可以多个消费者同时消费数据，提高了消息的处理效率。

kafka Partition 分配原则

熟悉负载均衡的朋友应该知道，当我们向某个服务器发送请求的时候，服务端可能会对请求做一个负载，将流量分发到不同的服务器。那在 Kafka 中，如果某个 Topic 有多个 Partition，Producer 又怎么知道该将数据发往哪个 Partition 呢？

Kafka 中有几个原则：

Partition 在写入的时候可以指定需要写入的 Partition，如果有指定，则写入对应的 Partition。
如果没有指定 Partition，但是设置了数据的 Key，则会根据 Key 的值 Hash 出一个 Partition。
如果既没指定 Partition，又没有设置 Key，则会轮询选出一个 Partition。

kafka确保消息不丢失性

其实上面的写入流程图中有描述出来，那就是通过 ACK 应答机制！在生产者向队列写入数据的时候可以设置参数来确定是否确认 Kafka 接收到数据，这个参数可设置的值为 0、1、all：

0 代表 Producer 往集群发送数据不需要等到集群的返回，不确保消息发送成功。安全性最低但是效率最高。
1 代表 Producer 往集群发送数据只要 Leader 应答就可以发送下一条，只确保 Leader 发送成功。
all 代表 Producer 往集群发送数据需要所有的 Follower 都完成从 Leader 的同步才会发送下一条，确保 Leader 发送成功和所有的副本都完成备份。安全性最高，但是效率最低。
最后要注意的是，如果往不存在的 Topic 写数据，能不能写入成功呢？答案是：Kafka 会自动创建 Topic，分区和副本的数量根据默认配置都是 1。

保存数据：partition结构

Producer 将数据写入 Kafka 后，集群就需要对数据进行保存了！Kafka 将数据保存在磁盘，可能在我们的一般的认知里，写入磁盘是比较耗时的操作，不适合这种高并发的组件。

Kafka 初始会单独开辟一块磁盘空间，顺序写入数据（效率比随机写入高）。

前面说过了每个 Topic 都可以分为一个或多个 Partition，如果你觉得 Topic 比较抽象，那 Partition 就是比较具体的东西了：

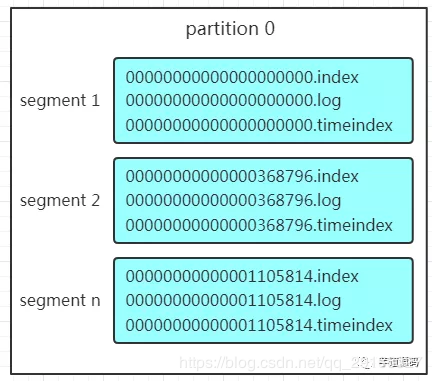

Partition 在服务器上的表现形式就是一个一个的文件夹，每个 Partition 的文件夹下面会有多组 Segment 文件。
每组 Segment 文件又包含 .index 文件、.log 文件、.timeindex 文件（早期版本中没有）三个文件。
Log 文件就是实际存储 Message 的地方，而 Index 和 Timeindex 文件为索引文件，用于检索消息。

如上图，这个 Partition 有三组 Segment 文件，每个 Log 文件的大小是一样的，但是存储的 Message 数量是不一定相等的（每条的 Message 大小不一致）。

文件的命名是以该 Segment 最小 Offset 来命名的，如 000.index 存储 Offset 为 0~368795 的消息，Kafka 就是利用分段+索引的方式来解决查找效率的问题。

保存数据：Message结构

上面说到 Log 文件就实际是存储 Message 的地方，我们在 Producer 往 Kafka 写入的也是一条一条的 Message。

那存储在 Log 中的 Message 是什么样子的呢？消息主要包含消息体、消息大小、Offset、压缩类型……等等！我们重点需要知道的是下面三个：

Offset：Offset 是一个占 8byte 的有序 id 号，它可以唯一确定每条消息在 Parition 内的位置！
消息大小：消息大小占用 4byte，用于描述消息的大小。
消息体：消息体存放的是实际的消息数据（被压缩过），占用的空间根据具体的消息而不一样。

保存数据：存储策略

无论消息是否被消费，Kafka 都会保存所有的消息。那对于旧数据有什么删除策略呢？

基于时间，默认配置是 168 小时（7 天）。
基于大小，默认配置是 1073741824。
需要注意的是，Kafka 读取特定消息的时间复杂度是 O(1)，所以这里删除过期的文件并不会提高 Kafka 的性能！

消费数据

消息存储在 Log 文件后，消费者就可以进行消费了。消费模式比如：点对点模式和发布订阅模式。

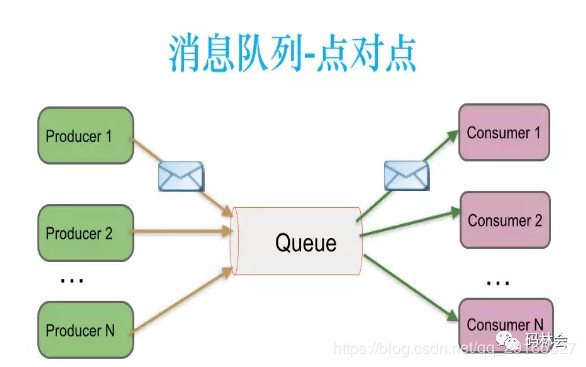

点对点模式（1对1消费）

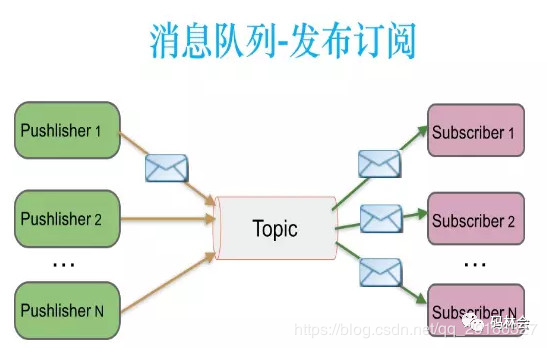

发布订阅模式（1对多消费）

而Kafka 采用的是点对点的模式，消费者主动的去 Kafka 集群拉取消息，与 Producer 相同的是，消费者在拉取消息的时候也是找 Leader 去拉取。

kafka的consumer消费原则有两个：

多个消费者可以组成一个消费者组（Consumer Group），每个消费者组都有一个组 id！
同一个消费组者的消费者可以消费同一 Topic 下不同分区的数据，但是不会组内多个消费者消费同一分区的数据！

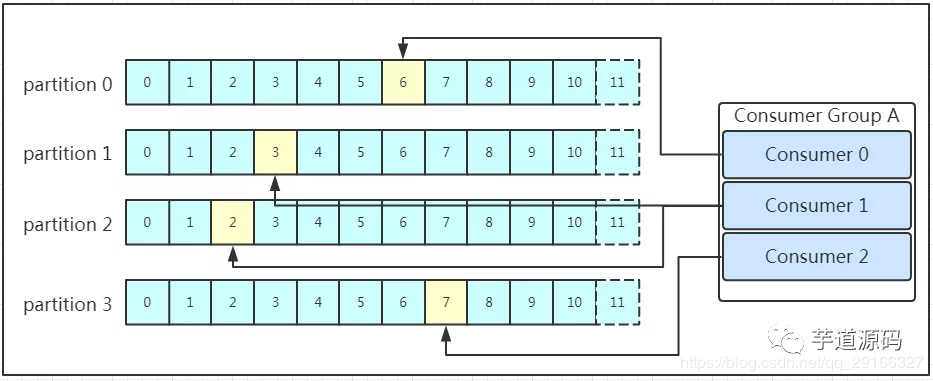

是不是有点绕？我们看下图：

图示是消费者组内的消费者小于 Partition 数量的情况，所以会出现某个消费者消费多个 Partition 数据的情况，消费的速度也就不及只处理一个 Partition 的消费者的处理速度！

如果是消费者组的消费者多于 Partition 的数量，那会不会出现多个消费者消费同一个 Partition 的数据呢？

上面已经提到过不会出现这种情况！多出来的消费者不消费任何 Partition 的数据。所以在实际的应用中，建议消费者组的 Consumer 的数量与 Partition 的数量一致！

FAQ（前方高能预警！）

在保存数据的小节里面，我们聊到了 Partition 划分为多组 Segment，每个 Segment 又包含 .log、.index、.timeindex 文件，存放的每条 Message 包含 Offset、消息大小、消息体…… 同时，我们多次提到 Segment 和 Offset，查找消息的时候是怎么利用 Segment+Offset 配合查找的呢？

消费实例

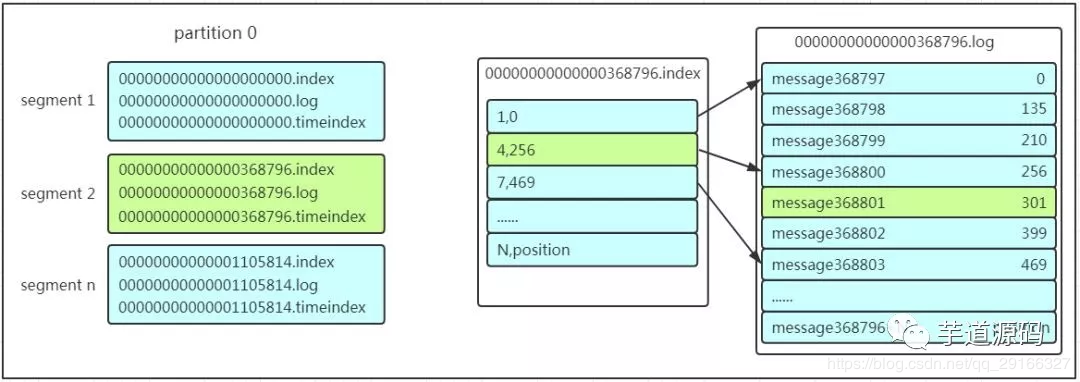

假如现在需要查找一个 Offset 为 368801 的 Message 是什么样的过程呢？我们先看看下面的图：

先找到 Offset 的 368801message 所在的 Segment 文件（利用二分法查找），这里找到的就是在第二个 Segment 文件。
打开找到的 Segment 中的 .index 文件（也就是 368796.index 文件，该文件起始偏移量为 368796+1。我们要查找的 Offset 为 368801 的 Message 在该 Index 内的偏移量为 368796+5=368801，所以这里要查找的相对 Offset 为 5）。由于该文件采用的是稀疏索引的方式存储着相对 Offset 及对应 Message 物理偏移量的关系，所以直接找相对 Offset 为 5 的索引找不到。这里同样利用二分法查找相对 Offset 小于或者等于指定的相对 Offset 的索引条目中最大的那个相对 Offset，所以找到的是相对 Offset 为 4 的这个索引。
根据找到的相对 Offset 为 4 的索引确定 Message 存储的物理偏移位置为 256。打开数据文件，从位置为 256 的那个地方开始顺序扫描直到找到 Offset 为 368801 的那条 Message。

因此，这套机制是建立在 Offset 为有序的基础上，利用 Segment+有序 Offset+稀疏索引+二分查找+顺序查找等多种手段来高效的查找数据！至此，消费者就能拿到需要处理的数据进行处理了。

那每个消费者又是怎么记录自己消费的位置呢？

在早期的版本中，消费者将消费到的 Offset 维护在 Zookeeper 中，Consumer 每间隔一段时间上报一次，这里容易导致重复消费，且性能不好！在新的版本中消费者消费到的 Offset 已经直接维护在 Kafka 集群的 __consumer_offsets 这个 Topic 中！

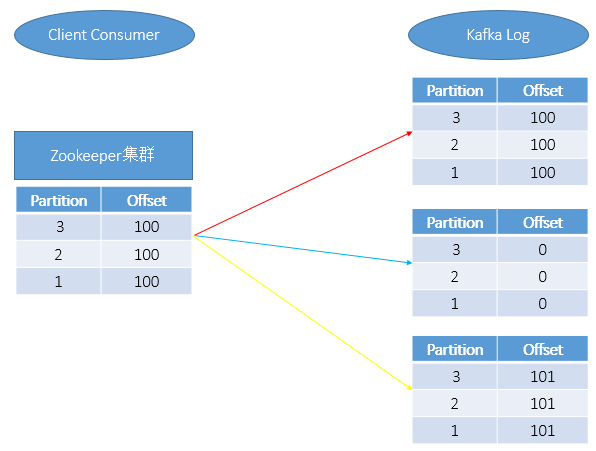

Kafka消费Offset原理
