XFS5152CE芯片STM32的GPIO模拟I2C驱动播报语音

XFS5152CE是科大讯飞的TTS语音合成芯片，提供UART,SPI,I2C三种接口为用户实现TTS语音数据的传输播报。下面以STM32为主设备用I2C接口方式进行语音芯片的驱动，XFS5152CE作为从设备，接收主设备发过来的播报数据帧进行处理播报输出。

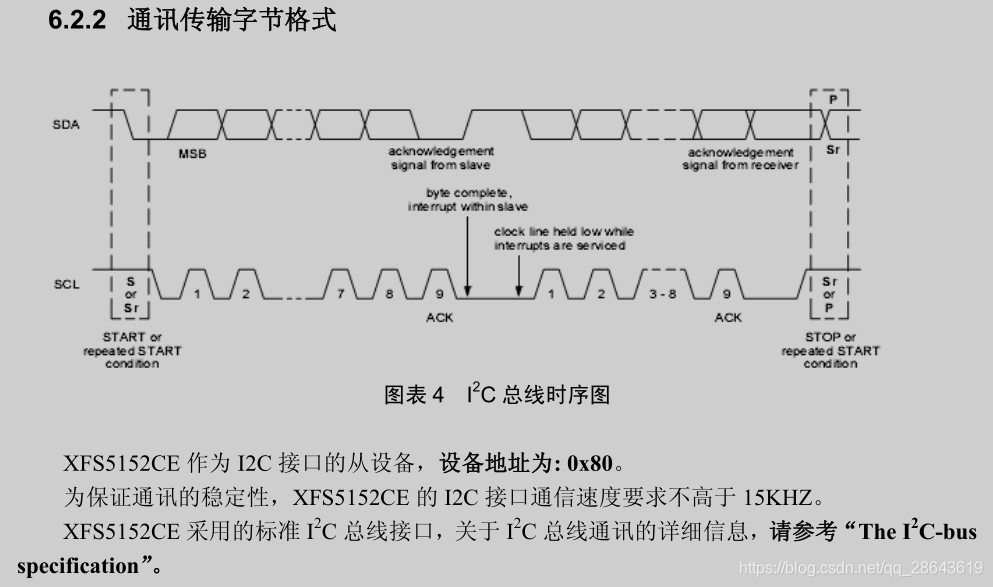

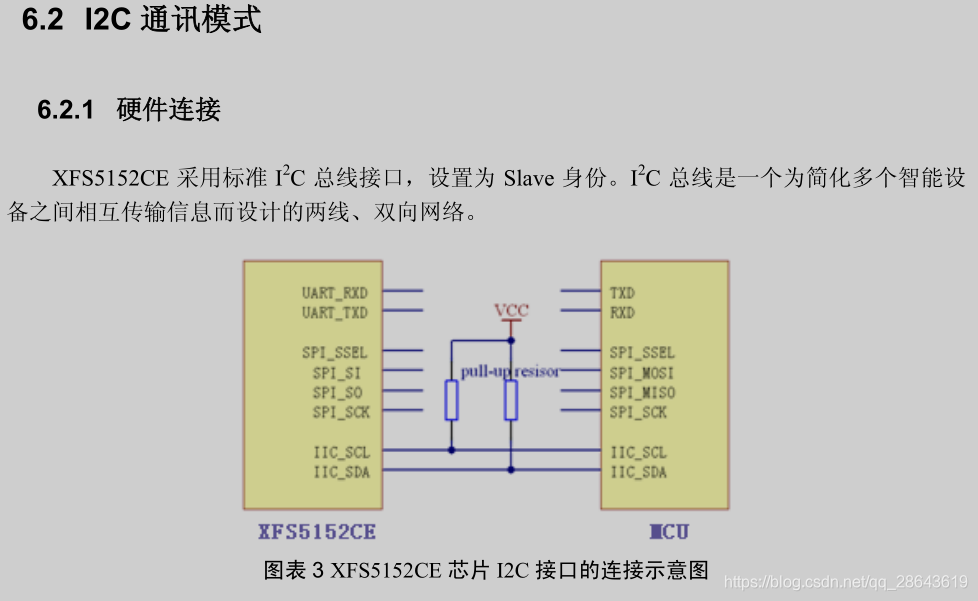

由官方提供的芯片用户手册，我们可以参考器电路原理进行硬件连接，参考其i2c接口提示，进行软件驱动的编写与调试。

由于说STM32的片上外设i2c存在一定缺陷，而且XFS5152CE芯片的i2c通信速率比较慢（硬件i2c通常速率较高），这里STM32F103我使用的是GPIO模拟I2C的方案，速度也比较好控制，即采用延时函数实现通信时钟SCL的控制。

user_i2c.h

#ifndef __USER_IIC_H__
#define __USER_IIC_H__


#include "stm32f10x.h"
#include "stm32f10x_i2c.h"

//位带操作,实现51类似的GPIO控制功能
//具体实现思想,参考<<CM3权威指南>>第五章(87页~92页).
//IO口操作宏定义
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
//IO口地址映射
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define GPIOA_IDR_Addr    (GPIOA_BASE+8) //0x40010808
#define GPIOB_IDR_Addr    (GPIOB_BASE+8) //0x40010C08
#define GPIOC_IDR_Addr    (GPIOC_BASE+8) //0x40011008
#define GPIOD_IDR_Addr    (GPIOD_BASE+8) //0x40011408
#define GPIOE_IDR_Addr    (GPIOE_BASE+8) //0x40011808
#define GPIOF_IDR_Addr    (GPIOF_BASE+8) //0x40011A08
#define GPIOG_IDR_Addr    (GPIOG_BASE+8) //0x40011E08

#define PDout(n)   BIT_ADDR(GPIOD_ODR_Addr,n)  //输出
#define PDin(n)    BIT_ADDR(GPIOD_IDR_Addr,n)  //输入

//IO方向设置
#define SDA_IN()  {GPIOD->CRH&=0X0FFFFFFF;GPIOD->CRH|=8<<28;}
#define SDA_OUT() {GPIOD->CRH&=0X0FFFFFFF;GPIOD->CRH|=3<<28;}

//IO操作函数
#define IIC_SCL    PDout(14) //SCL
#define IIC_SDA    PDout(15) //SDA
#define READ_SDA   PDin(15)  //输入SDA

//IIC所有操作函数
void IIC_Init(void);                //初始化IIC的IO口
void IIC_Start(void);				//发送IIC开始信号
void IIC_Stop(void);	  			//发送IIC停止信号
void IIC_Send_Byte(u8 txd);			//IIC发送一个字节
u8 IIC_Read_Byte();//IIC读取一个字节
u8 IIC_Wait_Ack(void); 				//IIC等待ACK信号
void IIC_Ack(void);					//IIC发送ACK信号
void IIC_NAck(void);				//IIC不发送ACK信号

void XFS5152CE_IIC_WriteBytes(unsigned char* buf, int len);
u8 XFS5152CE_IIC_ReadOneByte(u8 addr);
void TTStest(void);


#endif

user_i2c.c

/*
本文件为STM32正对于科大讯飞的语音合成芯片XFS5152CE进行I2C驱动实现语音的播报驱动
为保证通讯稳定性，XFS5152CE的i2c接口通信速度要求不高于15KHZ
本示例使用io模拟i2c实现对XFS5152CE的数据写读
*/

#include "user_i2c.h"
#include "user_delay.h"
#include "user_usart1.h"

#define I2C_Speed 20 //us


void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_Init(GPIOD, &GPIO_InitStructure);

	IIC_SCL=1;
	IIC_SDA=1;
}

//产生IIC起始信号
void IIC_Start(void)
{
	SDA_OUT();     //sda线输出
	IIC_SDA=1;
	IIC_SCL=1;
	DELAY_Us(I2C_Speed);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	DELAY_Us(I2C_Speed);
	IIC_SCL=0;//钳住I2C总线，准备发送或接收数据
}

//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	DELAY_Us(I2C_Speed);
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	DELAY_Us(I2C_Speed);
}

//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA=1;DELAY_Us(I2C_Speed);
	IIC_SCL=1;DELAY_Us(I2C_Speed);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>I2C_Speed)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//时钟输出0
	return 0;
}

//产生ACK应答
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	DELAY_Us(I2C_Speed);
	IIC_SCL=1;
	DELAY_Us(I2C_Speed);
	IIC_SCL=0;
}

//不产生ACK应答
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	DELAY_Us(I2C_Speed);
	IIC_SCL=1;
	DELAY_Us(I2C_Speed);
	IIC_SCL=0;
}

//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
		SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
			IIC_SDA=(txd&0x80)>>7;
			txd<<=1;
			DELAY_Us(I2C_Speed);
			IIC_SCL=1;
			DELAY_Us(I2C_Speed);   //对TEA5767这三个延时都是必须的
			IIC_SCL=0;
			DELAY_Us(I2C_Speed);
    }
}
//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(void)
{
	unsigned char i,receive=0;
	SDA_IN();//SDA设置为输入
  for(i=0;i<8;i++ )
	{
		IIC_SCL=0;
		DELAY_Us(I2C_Speed);
		IIC_SCL=1;
		receive<<=1;
		if(READ_SDA) receive++;
		DELAY_Us(I2C_Speed);
	}

	IIC_Ack(); //发送ACK
	return receive;
}


void XFS5152CE_IIC_WriteBytes(unsigned char* buf, int len)
{
	int i;
	unsigned char t,ack;

	IIC_Start();

	IIC_Send_Byte(0x80);
	IIC_Wait_Ack();

	for (i=0; i<len; i++)
	{
		IIC_Send_Byte(buf[i]);
		IIC_Wait_Ack();
		IIC_SCL=0;
		DELAY_Us(I2C_Speed);
	}
//	ack = XFS5152CE_IIC_ReadOneByte(addr);
	IIC_Stop();
}

u8 XFS5152CE_IIC_ReadOneByte(u8 addr)
{
	u8 temp=0;
	IIC_Start();

	IIC_Send_Byte(addr);
	IIC_Wait_Ack();

	temp=IIC_Read_Byte();
	IIC_Stop();//产生一个停止条件
	u1_printf("temp read:0x%02x\n",temp);
	return temp;
}

void TTStest(void)
{
	int i = 0;
	unsigned char testBuf[13]={0xFD,  0x00,  0x0A,  0x01,  0x00,  0xBF,
										0xC6,  0xB4,  0xF3,  0xD1,  0xB6,  0xB7,  0xC9};

	unsigned char volumeSet[7]={0xFD, 0x00, 0x04, 0x41, 0x01, 0x05, 0x01};

	XFS5152CE_IIC_WriteBytes(testBuf,13);

	u1_printf("tts test\n");
}

调试时，特别注意GPIO口模式配置，这里参考的是正点原子的STM32模拟i2c驱动进行修改实现的，调试过程中，使用到的示波器进行SCL和SDA两根数据线的时序进行分析判断,在GPIO控制输入输出寄存器的配置处，卡了好久，最终还是配置正确了，下面是SDA采用GPIOD_Pin15的输入输出寄存器配置。

#define SDA_IN()  {GPIOD->CRH&=0X0FFFFFFF;GPIOD->CRH|=8<<28;}
#define SDA_OUT() {GPIOD->CRH&=0X0FFFFFFF;GPIOD->CRH|=3<<28;}

配置寄存器之前，需要对这个寄存器进行查找其功能含义和配置工作方式：

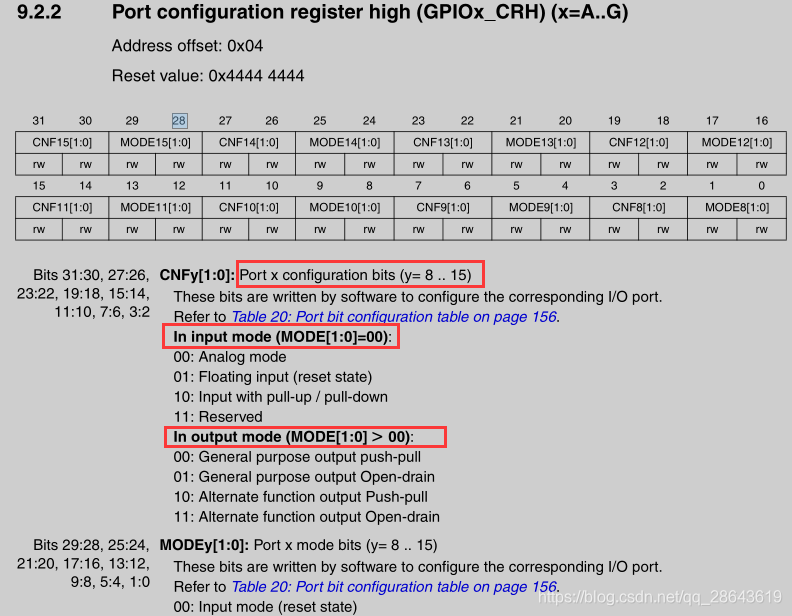

查看STM32数据手册：

因为用到的是pin15，所以是GPIOx_CRH,如果用到时pin0~7,则需找GPIOx_CRL进行配置；MODE15的两位控制着GPIOD_Pin15的输入输出模式，通过对这两位进行位操作即可设置其输入输出工作模式。

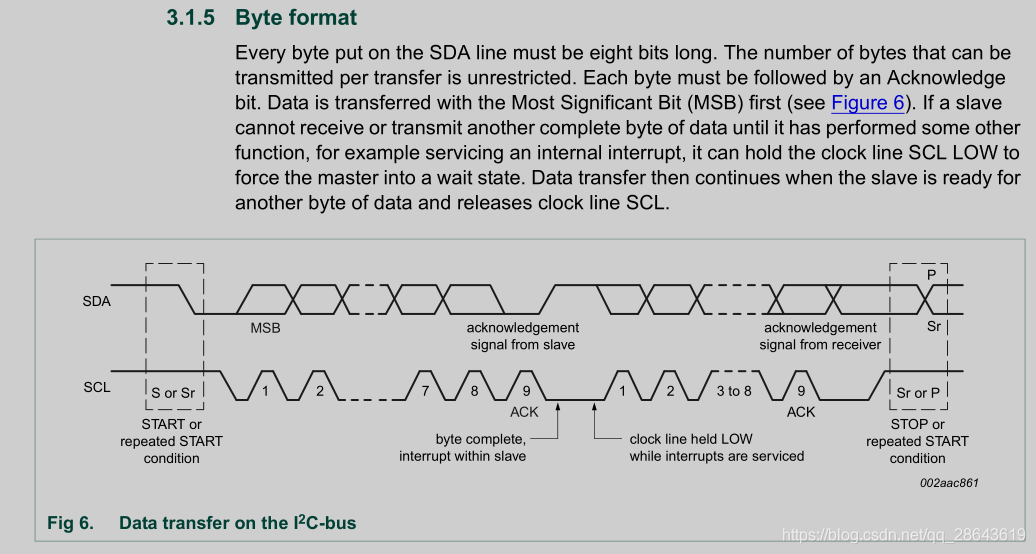

参考I 2 C-bus specification and user manual文档，对I2C有一个较全面的了解，通信原理和收发过程，对上面代码的理解很有帮助。
