MySQL InnoDB引擎数据存储行格式

mysql基本存储单元是页,是服务器与磁盘交互的最小单位,默认大小16k,查看页大小:

show variables like 'innodb_page_size'   =>16384

页中存储着多行数据,InnoDB引擎数据的存储格式也就是行格式有四种:
COMPACT REDUNDANT DYNAMIC COMPRESSED
创建表时指定行格式:

CREATE TABLE XXX (XXX) ROW_FORMAT=COMPACT;

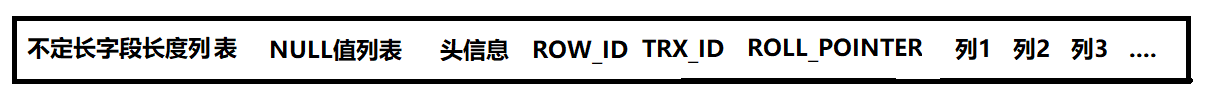

COMPACT行格式(5.6默认):

不定长字段长度列表
记录了所有列中的不定长度的列的长度列表,比如varchar(255),text,blob类型都是不定长度的,这个不定长度确切指的是字节而非字符,所以就算是char(10),当字符集为utf8时,字节长度在10-30之间,也是不定长的.比如有abc三个列,A类型varchar(10),B类型Int(11),C类型char(10) utf8,此时不定长字段长度列表里面就会记录A和C列的长度分别是多少,并且逆序存放,也就是存放C A列的长度,注意,如果不定长字段值为null,那么不会改列的长度.

NULL值列表
首先看有多少个可以为null的列,如果有三个的话,就以一个字节来表示,字节前5位补0,后三位就代表是这三个列是否为null,值为1就是null,值为0就是非null

头信息
compact头信息是固定5个字节组成,也就是40位,不同位有这不同的意思,如下图所示
aabcddddeeeeeeeeeeeeefffgggggggggggggggg

编号	名称	大小(位数)	描述
a	预留位	2	暂时没有使用
b	deleted flag	1	标记此行数据是否被删除
c	min_rec_flag	1	如果是B树的非叶子节点,每层的最小记录(树最左边)节点会添加该标记
d	n_owned	4	每个页中要给所有的数据行分组,分组中的最大行里面标记当前组中有多少行,组中其他的行n_owned为0
e	heap_no	13	当前行在页面堆中的相对位置
f	record_type	3	表示当前记录的类型,0位普通记录,1为非叶子节点,2为Infimum记录,3为Supremum记录
g	next_record	16	表示一下条记录的相对位置

ROW_ID
如果表中没有指定主键,那么会找一个不允许为null的unique键做为主键,如果都没有,innodb就会自己为生成一个ROW_ID的隐藏列作为主键,否则不会生成这列.

TRX_ID
最新对该行记录进行更改的事务ID

ROLL_POINTER
回滚指针,指向更改之前的操作,用来事务进行回滚.

REDUNDANT行格式:

字段长度偏移列表
与COMPACT的不定长字段长度列表的区别是,后者是逆序依次记录变长字段的实际长度,而前者是逆序的所有列的偏移长度,比如有三个列,对应偏移量列表20 15 5那么第一个字段的长度为5第二个的为10第三个的为5(逆序取差值)

NULL值列表
没有NULL值列表,是否为null值保存在字段长度偏移量的各个字段值二进制首位,为1时代表字段为null

头信息
redundant头信息是固定6个字节组成,也就是48位,不同位有这不同的意思,如下图所示
aabcddddeeeeeeeeeeeeeffffffffffghhhhhhhhhhhhhhhh

编号	名称	大小(位数)	描述
a	预留位	2	暂时没有使用
b	deleted flag	1	标记此行数据是否被删除
c	min_rec_flag	1	如果是B树的非叶子节点,每层的最小记录(树最左边)节点会添加该标记
d	n_owned	4	每个页中要给所有的数据行分组,分组中的最大行里面标记当前组中有多少行,组中其他的行n_owned为0
e	heap_no	13	当前行在页面堆中的相对位置
f	n_field	10	数据中的列的数量
g	1byte_offs_flag	1	0代表字段长度偏移列表每个列占2个字节,1时占一个字节
h	next_record	16	表示一下条记录的相对位置

列溢出

如果列过大,如Blob,varchar,text等,一个页都存储不了(实际一个页至少要存储两条记录),就要用新的页去存储多出来的数据,针对这种大类型,COMPACT与REDUNDANT行格式,只会存储该列的前768个字节的数据以及一个指向溢出页(存储列多出来的数据的页)的地址.

DYNAMIC行格式(5.7默认)

show variables like '%row_format%' => dynamic

与COMPACT相比只是溢出列不再存储前768字节,而是只存储溢出页的地址

COMPRESSED行格式

与COMPACT相比只是溢出列不再存储前768字节,而是只存储溢出页的地址,并且会采用压缩算法对页面进行压缩.
