【XBEE手册】网络调试与诊断

@(ZigBee)[ZigBee, XBEE手册]

[转载请注明出处，谢谢!]

放置设备

为了使网络安装成功，安装人员必须能够确定将各个XBee设备放在何处以在整个网络中建立可靠的链接。

测试网络中的链路 - 环回群集（loopback cluster）

要测量网络性能，用户可以通过网络将单播数据从一个设备发送到另一个设备，以确定多个传输的成功率。为简化链路测试，设备支持数据端点（0xE8）上的环回群集ID（0x12）。数据端点上的群集ID将传输给它的任何数据发送回发送方。

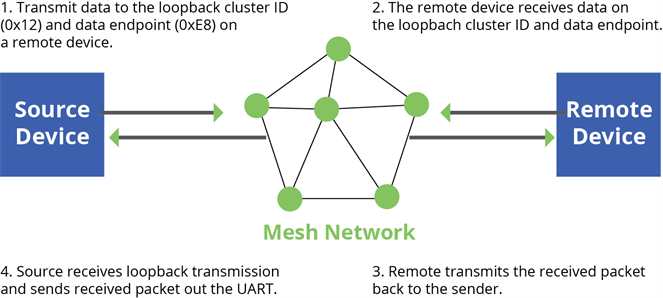

下图演示了如何使用Loopback群集ID和数据端点来测量网状网络中的链路质量。
enter image description here

将数据发送到环回群集ID的配置步骤取决于设备所处的模式。有关设置模式的详细信息，请参阅API Enable。以下部分列出了基于设备模式的步骤。

透传操作模式配置（AP = 0）
要将数据发送到远程设备的数据端点上的环回群集ID，请执行以下操作：

  1. 将CI命令设置为0x12。
  2. 将SE和DE命令设置为0xE8（默认值）。
  3. 将DH和DL命令设置为远程地址（0表示协调器，或64位远程地址）。

退出命令模式后，设备会将收到的所有串行字符发送到远程设备，然后将这些字符返回给发送设备。

API操作模式配置（AP = 1或AP = 2）
发送显式寻址命令帧 - 0x11使用0x12作为群集ID，0xE8作为源和目标端点。

远程设备将它接收的数据包回送给发送设备。

RSSI指标

可以使用DB命令测量设备上的接收信号强度。DB返回最后接收的数据包的RSSI值（以-dBm为单位）。但是，这个数字可能会误导Zigbee的网络。该DB值仅表示最后一跳的接收信号强度。如果传输跨越多跳，则DB值不提供总传输路径或最差链路的质量的指示; 它只表示最后一个链路的质量。

使用RSSI / PWM器件引脚（TH引脚6 / SMT引脚7）确定硬件中的DB值。如果启用RSSI PWM功能（P0命令），则当设备接收数据时，它会将RSSI PWM设置为基于接收数据包的RSSI的值（此值仅指示最后一跳的质量）。用户可以将此引脚连接到LED，以指示链路是否稳定。

设备发现

网络发现
使用network discovery命令发现已加入网络的所有设备。发出ND命以在整个网络中发送广播网络发现命令。接收该命令的所有设备都会发送包含以下内容的响应：

  • 设备寻址信息
  • 节点标识符字符串（参见NI命令）
  • 其他相关信息

用户可以使用此命令生成网络中所有模块地址的列表。

ZDO发现
Zigbee设备配置文件包括用于发现所有Zigbee设备（包括非Digi产品）支持的网络中的设备的规定，包括LQI请求（群集ID 0x0031）和网络更新请求（群集ID 0x0038）。用户可以使用LQI请求来读取远程设备的邻居表中的设备，并使用远程设备的网络更新请求来完成主动扫描以发现所有附近的Zigbee设备。用户可以使用XBee Explicit API发送帧（0x11）发送这两个ZDO命令。有关更多信息，请参阅API操作。有关这两个ZDO帧的格式详细信息，请参阅Zigbee规范。

加入宣布
所有Zigbee设备在加入Zigbee网络（ZDO群集ID 0x0013）时发送ZDO Device Announce广播传输。如果AO设置为1，则这些帧作为显式Rx指示符API帧（0x91）从设备的串行端口发出。设备通告有效负载包括以下信息：

[序列号] + [16位地址] + [64位地址] + [功能]

以小端字节顺序（LSB优先）接收16位和64位地址。有关详细信息，请参阅Zigbee规范。

调试按钮和关联LED

XBee设备支持一组调试按钮和LED功能，以帮助设备部署和调试。其中包括调试按钮定义和关联LED行为。硬件支持以下功能：

按钮和LED可以连接到XBee / XBee-PRO Zigbee RF模块 引脚33和28（SMT）或引脚20和15（TH）分别 支持调试按钮和关联LED功能。

调试按钮

调试按钮定义提供了各种简单的功能，以帮助在网络中部署设备。通过将D0（AD0 / DIO0配置）设置为1（默认启用）启用引脚20 上的调试按钮功能 。

按钮按下描述
1开始加入。无论ST / SN设置如何，都会唤醒睡眠终端设备30秒。如果加入网络，它还会发送节点标识广播。
Zigbee设备在Associate引脚上闪烁（AI - 32）次，表示一个数字错误代码，指示加入失败的原因。
与网络相关但未经认证的SE路由器或SE终端设备离开其网络; 然后尝试加入。
2启用加入。广播Mgmt_Permit_Joining_req（ZDO ClusterID 0x0036），TC_Significance设置为 0x00。如果NJ为0x00或0xFF，则PermitDuration设置为1分钟，否则PermitDuration设置为NJ。
4将配置恢复为默认值并离开网络。相当于发出NR，RE和AC 命令。

使用CB命令模拟软件中的按钮按下。发出一个CB命令，其参数设置为用户想要执行的按钮数量。例如，发送CB1执行与单个按钮按下相关联的动作。

节点识别帧类似于节点发现响应帧; 它包含设备的地址，节点标识符字符串（NI命令）和其他相关数据。接收节点标识帧的所有API设备将其作为节点标识指示帧（0x95）发送出其串行接口。

关联LED

Associate引脚（pin 28/SMT, pin 33/TH）指示设备的网络状态。如果设备未加入网络，则Associate引脚设置为高电平。设备成功加入网络后，Associate引脚会以固定的时间间隔闪烁。下图显示了设备的连接状态。
enter image description here

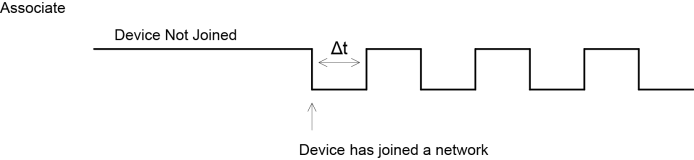

关联引脚可以指示设备的加入状态。一旦设备加入网络，关联引脚就会以规则的间隔（Δt）切换状态。使用LT命令设置时间。

的LT命令定义了准销的闪烁时间。如果设置为0，则设备使用默认闪烁时间（协调器为500 ms，路由器和终端设备为250 ms）。

诊断支持
Associate引脚与调试按钮配合使用，以提供其他诊断行为，以帮助部署和测试网络。如果按下调试按钮一次，并且设备尚未加入网络，则关联引脚会闪烁一个数字错误代码，以指示加入失败的原因。闪烁次数等于（AI值 - 0x20）。例如，如果AI = 0x22，则发生2次闪烁。

如果按下调试按钮一次并且设备已加入网络，则设备发送广播节点标识包。如果启用了关联LED功能（D5命令），则接收此传输的设备将快速闪烁其关联引脚1秒钟。

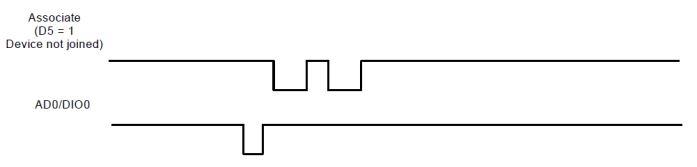

下图说明了当设备未加入网络时按下调试按钮一次的行为，导致关联引脚闪烁以指示AI代码：AI = #blinks + 0x20。在此示例中，AI = 0x22。
enter image description here

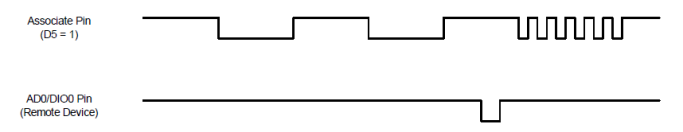

下图说明了在远程设备上按一次按钮的行为，导致发送广播节点标识传输。如果启用了关联LED功能（D5 = 1），接收此传输的所有设备将快速闪烁其关联引脚一秒钟。
enter image description here

捆绑

Digi XBee固件支持三种绑定请求消息：

  • 终端设备绑定
  • 捆绑
  • 解除绑定

End_Device_Bind_req
Zigbee规范中描述了终端设备绑定请求（ZDO群集0x0020）。

在部署期间，安装程序可能需要将交换机绑定到灯。按下每个设备上的调试按钮序列后，这会使它们在一个时间窗口（60秒）内向协调器发送End_Device_Bind_req消息。每条消息的有效负载是一个简单的描述符，它列出了输入和输出的clusterID。协调器通过配对互补的clusterID来匹配请求。匹配完成后，它会发送消息以将设备绑定在一起。当进程结束时，两个设备的绑定表中都有条目，这些条目支持在绑定端点之间间接寻址消息。

R1-> C End_Device_Bind_req

R2-> C End_Device_Bind_req

R1，R2在相隔60秒内将End_Device_Bind_req发送给C

C匹配请求。

C测试一个以查看绑定是否已经到位：

R2 <-C Unbind_req

R2-> C Unbind-rsp（状态代码 - NO_ENTRY）

C继续在两个设备上创建绑定表条目。

R1 <-C Bind_req

R1-> C Bind_rsp

R2 <-C Bind_req

R2-> C Bind_rsp

C发送对原始End_Device_Bind_req消息的响应。

R1-

组表API

与使用ZDO命令管理的绑定表不同，Zigbee组表由Zigbee群集库组群（0x0006）和ZCL命令管理。

Digi Zigbee XBee固件旨在与外部处理器配合使用，其中实现了具有端点和群集的公共应用程序配置文件，包括组群集。配置Zigbee XBee固件以将发往该组群的所有ZCL命令转发出UART（参见ATAO3）。XBee Zigbee不会使用远程组群集命令来管理自己的组表。

但是要在XBee中实现多播（组）寻址，外部处理器必须使XBee设备的组表状态与其自身保持同步。因此，定义了一个Group Table API，外部处理器可以管理XBee / XBee-PRO Zigbee RF模块组表的状态。

XBee固件的Group Table API的设计源自ZCL Group Cluster 0x0006。使用显式寻址命令帧 - 0x11寻址到Digi设备对象端点（0xE6），使用Digi XBee ProfileID（0xC105）向本地设备发送命令和请求。

Zigbee家庭自动化公共应用程序配置文件表示，组仅应用于超过五台设备的集合。这意味着管理五个或更少设备的集合应该使用多个绑定表条目(而不是用组表)。

API中实现了五个命令：

  • 添加组命令
  • 查看组
  • 获得组成员资格
  • 删除组
  • 删除所有组

ZCL中描述了Group Cluster的第六个命令：Add Group If If Identifying。此API不支持此命令，因为其实现需要访问识别群集，而这不在XBee上维护。外部处理器需要在使用Group Table API时实现该服务器命令，以使用五个命令原语使XBee设备的组表保持同步。

添加组

“Add Group”命令的目的是添加组表条目，以将活动端点与groupID和可选的groupName相关联。groupID是一个双字节值。groupName由0到16个ASCII字符组成。

以下示例添加一个组表条目，该条目将端点E7与groupID 1234和groupName“ABCD”相关联。

请求数据包

7e001e11010013a2004047b55cfffee6e70006c105000001ee0034120441424344c7

数据包由序言，ZCL标头和ZCL有效负载三部分组成：

Preamble = “11 01”+ LocalDevice64Addr +“FFFE E6 E7 0006 C105 00 00”

数据包使用0xE6的源端点，0x0006的clusterID和0xC105的profileID寻址到本地节点。目标端点E7保存“Add Group”命令的端点参数。

ZCL_header =“01 ee 00”

第一个字段（字节）是帧控制字段，它使用客户端 - >服务器方向(0x00)指定Cluster Specific命令（0x01）。第二个字段是用于将响应与命令请求相关联的交易序列号。第三个字段是“Add Group”（0x00）的命令标识符。

ZCL_payload =“3412 04 41 42 43 44”

前两个字节是小端形式的要添加的组ID。下一个字节是字符串名称长度（如果没有字符串，则为00）。其他字节是ASCII字符串表示的组表名称（“ABCD”）。

响应数据包（由两个数据包组成）：

7e0018910013a2004047b55cfffee7e68006c1050009ee0000341238
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE SrcEP 0xE7 DestEP 0xE6
ClusterID 0x8006 ProfileID 0xC105 Options 0x00
RF_Data 0x09EE00003412

其序言，ZCL标头和ZCL有效载荷：

Preamble = “910013a2004047b55cfffee7e68006c10500”

数据包的端点值与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 00”

第一个字段是帧控制字段，它使用Server-> Client方向指定Cluster Specific命令（0x01）。第二个字段是用于将响应与命令请求相关联的交易序列号。第三个字段是命令标识符“Add Group”（0x00）。

ZCL_payload =“00 3412”

第一个字节是状态字节（SUCCESS = 0x00）。接下来的两个字节以小端格式保存的组ID（0x1234）。

第二个响应数据包

它是原始命令请求的Tx状态。如果原始命令请求中的FrameId值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B FrameID 0x01 16DestAddr 0xFFFE
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success

查看组

View Group命令的目的是获取与特定端点和groupID关联的名称字符串。

以下示例获取与端点E7和groupID 1234关联的名称字符串。

请求数据包：

7e001911010013a2004047b55cfffee6e70006c105000001ee013412d4

其序言，ZCL标头和ZCL有效载荷：

Preamble =“11 01”+ LocalDevice64Addr +“FFFE E6 E7 0006 C105 00 00”

数据包使用0xE6的源端点，0x0006的clusterID和0xC105的profileID寻址到本地节点。目标端点E7是“查看组”命令的端点参数。

ZCL_header =“01 ee 01”

第一个字段是帧控制字段，它使用客户端 - >服务器方向（0x00）指定集群特定命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“View Group”（0x01）。

ZCL_payload =“3412”

两个字节值是以little-endian表示的groupID。

响应数据包（由两个数据包组成）：

7e001d910013a2004047b55cfffee7e68006c1050009ee01003412044142434424
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE SrcEP 0xE7 DestEP 0xE6
ClusterID 0x8006 ProfileID 0xC105 Options 0x00
RF_Data 0x09EE010034120441424344

其序言，ZCL标头和ZCL有效载荷：

Preamble =“910013a2004047b55cfffee7e68006c10500”

数据包的端点值与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 01”

第一个字段是帧控制字段，它使用服务器 - >客户端方向（0x08）指定特定于集群的命令（0x01）。第二个字段是一个交易序列号，它将响应与命令请求相关联。第三个字段是命令标识符“View Group”（0x01）。

ZCL_payload =“00 3412 0441424344”

第一个字节是状态字节（SUCCESS = 0x00）。接下来的两个字节以little-endian形式保存groupID（0x1234）。下一个字节是名称字符串长度（0x04）。其余字节是ASCII名称字符串字符（“ABCD”）。

第二个响应数据包
它是原始命令请求的Tx状态。如果原始命令请求中的FrameId值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B FrameID 0x01 16DestAddr 0xFFF
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success

获得组成员资格

获得组成员资格（1/2）

第一种形式的Get Group Membership命令的目的是获取与特定端点关联的所有groupID。

该示例的目的是获取与端点E7关联的所有groupID。

请求数据包：

7e001811010013a2004047b55cfffee6e70006c105000001ee020019

其序言，ZCL标头和ZCL有效载荷：

Preamble = “11 01 “+LocalDevice64Addr+”FFFE E6 E7 0006 C105 00 00"

数据包使用0xE6的源端点，0x0006的clusterID和0xC105的profileID寻址到本地节点。目标端点E7保存“Get Group Membership”命令的端点参数。

ZCL_header =“01 ee 02”

第一个字段（字节）是帧控制字段，它使用客户端 - >服务器方向（0x00）指定特定于集群的命令（0x02）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是“Get Group Membership”（0x02）的命令标识符。

ZCL_payload =“00”

第一个字节是组计数。如果为零，则将在响应中返回具有与给定端点参数匹配的端点值的所有groupID。

响应数据包（由两个数据包组成）：

7e0019910013a2004047b55cfffee7e68006c1050009ee02ff01341235
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE SrcEP 0xE7 DestEP 0xE6 ClusterID 0x8006 ProfileID 0xC105 Options 0x00
RF_Data 0x09EE02FF013412

其序言，ZCL标头和ZCL有效载荷：

Preamble =“910013a2004047b55cfffee7e68006c10500”

数据包的端点与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 02”

第一个字段是帧控制字段，它使用服务器 - >客户端方向（0x08）指定特定于集群的命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Get Group Membership”（0x02）。

ZCL_payload =“FF 01 3412”

第一个字节是组表的剩余容量。0xFF表示未知。XBee返回此值，因为组表的容量取决于绑定表的剩余容量，因此组表的容量未知。第二个字节是组计数（0x01）。剩余的字节是little-endian形式的groupID。

第二个响应数据包
它是原始命令请求的Tx状态。如果原始命令请求中的FrameId值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B FrameID 0x01 16DestAddr 0xFFFE
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success
获得组成员资格（2/2）

Get Group Membership命令的第二种形式的目的是获得与特定端点相关联的groupID集合，该特定端点是给定groupID列表的子集。

以下示例获取与端点E7关联的groupID，它们是给定的groupID列表（0x1234,0x5678）的子集。

请求数据包：

 7e001c11010013a2004047b55cfffee6e70006c105000001ee02023412785603

其序言，ZCL标头和ZCL有效载荷：

Preamble =“11 01”+ LocalDevice64Addr +“FFFE E6 E7 0006 C105 00 00”

数据包使用0xE6的源端点，0x0006的clusterID和0xC105的profileID寻址到本地节点。目标端点E7是“Get Group Membership”命令的端点参数。

ZCL_header =“01 ee 02”

第一个字段（字节）是帧控制字段，它使用客户端 - >服务器方向（0x00）指定特定于集群的命令（0x02）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是“Get Group Membership”（0x02）的命令标识符。

ZCL_payload =“02 34127856”

第一个字节是组计数。剩余的字节是使用little-endian表示的groupID。

响应数据包（由两个数据包组成）：

7e0019910013a2004047b55cfffee7e68006c1050009ee02ff01341235
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE    SrcEP 0xE7    DestEP 0xE6
ClusterID 0x8006 ProfileID 0xC105    Options 0x00
RF_Data 0x09EE02FF013412

其序言，ZCL标头和ZCL有效载荷：

Preamble =“910013a2004047b55cfffee7e68006c10500”

数据包的端点与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 02”

第一个字段是帧控制字段，它使用服务器 - >客户端方向（0x08）指定特定于集群的命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Get Group Membership”（0x02）。

ZCL_payload =“FF 01 3412”

第一个字节是组表的剩余容量。0xFF表示未知。XBee返回此值，因为组表的容量取决于绑定表的剩余容量，因此组表的容量未知。第二个字节是组计数（0x01）。剩余的字节是little-endian表示的groupID。

第二个响应数据包
它是原始命令请求的Tx状态。如果原始命令请求中的FrameId值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B    FrameID 0x01    16DestAddr 0xFFFE
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success

删除组

Remote Group命令的目的是删除将给定端点与给定groupID相关联的Group Table条目。

该示例的目的是删除groupID [TBD]与端点E7的关联。

请求数据包：

7e001911010013a2004047b55cfffee6e70006c105000001ee033412d2

其序言，ZCL标头和ZCL有效载荷：

Preamble = “11 01”+ LocalDevice64Addr +“FFFE E6 E7 0006 C105 00 00”

数据包使用0xE6的源端点，0x0006的clusterID和0xC105的profileID寻址到本地节点。目标端点E7是“删除组”命令的端点参数。

ZCL_header =“01 ee 03”

第一个字段是帧控制字段，它使用客户端 - >服务器方向（0x00）指定集群特定命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Remove Group”（0x03）。

ZCL_payload =“3412”

两个字节值是要以little-endian表示的要删除的groupID。

响应数据包（由两个数据包组成）：

7e0018910013a2004047b55cfffee7e68006c1050009ee0300341235
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE SrcE 0xE DestEP 0xE6
ClusterID 0x8006 ProfileID 0xC105选项0x00
RF_Data 0x09EE03003412

其序言，ZCL标头和ZCL有效载荷：

 Preamble = “910013a2004047b55cfffee7e68006c10500”

数据包的端点值与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 03”

第一个字段是帧控制字段，它使用服务器 - >客户端方向（0x08）指定特定于集群的命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Remove Group”（0x03）。

ZCL_payload =“00 3412”

第一个字节是状态字节（SUCCESS = 0x00）。接下来的两个字节是little-endian形式的groupID（0x1234）值。

第二个响应数据包
它是原始命令请求的Tx状态。如果原始命令请求中的FrameId值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B     FrameID 0x01    16DestAddr 0xFFFE
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success

删除所有组

“Remove All Groups”命令的目的是清除组表中与目标端点关联的所有条目。

以下示例删除与端点E7关联的所有组。

请求数据包：

7e001711010013a2004047b55cfffee6e70006c105000001ee0417

其序言，ZCL标头和ZCL有效载荷：

Preamble =“11 01”+ LocalDevice64Addr +“FFFE E6 E7 0006 C105 00 00”

数据包使用0xE6的源端点，0x0006的clusterId和0xC105的profileID寻址到本地节点。目标端点E7是“Remove All Groups”命令的端点参数。

ZCL_header =“01 ee 04”

第一个字段是帧控制字段，它使用客户端 - >服务器方向（0x00）指定集群特定命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Remove All Groups”（0x04）。

ZCL_payload =“”

此命令不需要有效负载。

响应数据包（由两个数据包组成）：

7e0016910013a2004047b55cfffee7e68006c1050009ee04007c
7e00078b01fffe00000076

第一个响应数据包

解码内容

Zigbee Explicit Rx Indicator
API 0x91 64DestAddr 0x0013A2004047B55C 16DestAddr 0xFFFE    SrcEP 0xE7    DestEP 0xE6
ClusterID 0x8006 ProfileID 0xC105    Options 0x00
RF_Data 0x09ee0400

其序言，ZCL标头和ZCL有效载荷：

Preamble =“910013a2004047b55cfffee7e68006c10500”

数据包的端点值与请求相反，clusterID为0x8006，表示组群集响应。

ZCL_header =“09 ee 04”

第一个字段是帧控制字段，它使用服务器 - >客户端方向（0x08）指定特定于集群的命令（0x01）。第二个字段是交易序列号，用于将响应与命令请求相关联。第三个字段是命令标识符“Remove All Groups”（0x04）。

ZCL_payload =“00”

第一个字节是状态字节（SUCCESS = 0x00）。

第二个响应数据包
它是原始命令请求的Tx状态。如果原始命令请求中的FrameID值为零，或者在发送UART缓冲区中没有可用空间，则不会发生Tx状态消息。

解码内容

Zigbee Tx Status
API 0x8B    FrameID 0x01    16DestAddr 0xFFFE
Transmit Retries 0x00 Delivery Status 0x00 Discovery Status 0x00 Success

默认回复

许多错误都作为默认响应返回。例如，包含08010b788b的响应的RFData有效载荷将被解码为：

ZCL_header = “08 01 03" - general command/server-to-client, transseqnum=1,
default_response_command(0x03)
ZCL_payload = “78 8b” - original cmdID, status code (0x8b)
EMBER_ZCL_STATUS_NOT_FOUND

常见的状态代码

本节列出了一些常见的状态代码。

0x00 EMBER_ZCL_STATUS_SUCCESS：命令请求成功
0x01 EMBER_ZCL_STATUS_FAILURE：命令请求失败 - 例如，从组表中删除条目的调用返回错误
0x80 EMBER_ZCL_STATUS_MALFORMED_COMMAND：API帧中没有RFData; ZCL Payload可能从预期的位置截断
0x81 EMBER_ZCL_STATUS_UNSUP_CLUSTER_COMMAND：意外的方向 ①ZCL标头的帧控制字段中意外的方向; ②ZCL头中的意外命令标识符代码值中意外的方向
0x82 EMBER_ZCL_STATUS_UNSUP_GENERAL_COMMAND：意外帧类型 - ZCL头的帧控制字段中的意外帧类型
0x84 EMBER_ZCL_STATUS_UNSUP_MANUF_GENERAL_COMMAND：意外ZCL标头的帧控制字段中的制造商特定指示
0x8b EMBER_ZCL_STATUS_NOT_FOUND：在尝试获取组成员资格或删除组时无法在组表中找到匹配的条目
NetAssist网络调试工具使用指南 （附NetAssist工具包）
悦分享
06-03 9050
NetAssist网络调试助手，是Windows平台下开发的TCP/IP网络调试工具，集TCP/UDP服务端及客户端于一体，是网络应用开发及调试工作必备的专业工具之一，可以帮助网络应用设计、开发、测试人员检查所开发的网络应用软/硬件产品的数据收发状况，提高开发速度，简化开发复杂度，成为TCP/UDP应用开发调试的得力助手。NetAssist网络调试助手是绿色软件，无需安装，只有一个执行文件，适用于各版本Windows操作系统，不需要微软dotNet框架支持。
NetAssist网络调试助手用户手册.pdf
05-06
NetAssist网络调试助手用户手册/使用帮助/说明文档V5.0.8 第一章 NetAssist简介 第二章 网络通信原理 第三章 调试助手配置选项 第四章 调试助手基本操作 第五章 调试助手进阶选项 第六章 脚本代码语法规则 第七章 自动应答规则设计 第八章 常见问题
网络调试
zx1213144536的博客
07-13 1405
VLAN 虚拟网络 单臂路由 trunk链路 路由器 地址转换 热备份路由 VTP 访问控制列表 conf t acc 1 deny 10.1.1.0 0.0.0.255 acc 1 deny 20.0.0.0 0.255.255.255 acc 1 deny 30.1.1.1 0.0.0.0 acc 1 permit 0.0.0.0 255.255.255.255 简化： acc 1 deny 10.1.1.0...
网络调试工具 网络调试工具
12-24
网络调试工具网络调试网络调试工具工具网络调试工具网络调试工具
网络调试工具
08-14
很好的tcp、udp调试工具，使用简单方便，在电脑上可通过软件客户端调试。
XCTU用户手册-介绍Xbee参数配置及调试软件
10-12
3. **网络诊断**：XCTU具有网络扫描功能，可以检测到网络中的其他Xbee设备，帮助用户检查网络连接状态，定位潜在的通信问题。 4. **数据传输测试**：用户可以在XCTU中进行端到端的数据传输测试，验证模块的通信性能...
【XBEE手册】ZigBee网络
呀一1不小心的博客
07-29 3661
【XBEE手册】ZigBee网络 @(ZigBee)[ZigBee, XBEE手册] 【XBEE手册】ZigBee网络 定义 Zigbee堆栈层（ZigBee STACk layers） Zigbee网络概念 设备类型 PAN ID 16位PAN ID 64位PAN ID 路由器和终端设备 工作信道 Zigbee应用层：深入 应用支持子层（APS） 应用程序配置文件（Appli...
【XBEE手册】AT命令
呀一1不小心的博客
07-31 4013
【XBEE手册】AT命令 @(ZigBee)（ZigBee）[ZigBee, XBEE手册] 【XBEE手册】AT命令 寻址命令 DH（Destination address High ） DL（Destination address Low） MY（16-bit Network Address） MP（16-bit Parent Address） NC（Number of remai...
XBee参考资料：Zigbee通信与GPS定位技术手册
【压缩包子文件的文件名称列表】: XBee：此列表项表明压缩包中包含与XBee模块相关的一系列文件，可能涵盖产品手册、软件安装程序、调试文档、测试方法和命令集等。 总结：此份参考资料旨在提供给参与SRTP项目的研究...
XCTU用户指南：无线模块配置与测试
"XCTU用户手册.pdf" ...使用XCTU，无论是初学者还是经验丰富的开发者，都能有效地配置和调试Digi的无线模块，优化无线网络性能，确保系统的稳定运行。在实施无线项目时，XCTU是不可或缺的工具之一。
网络调试助手
02-14
网络调试助手打开后可以选择UDP、TCP等，设置IP地址、本地端口信息等，以查看发送接收信息等。
网络调试助手（最新CM野人版 4.2.5）
11-28
网络调试助手（最新CM野人版 4.2.5），最新版本，好用，事实说话！
嵌入式网络调试命令 ifconfig 介绍及使用方法
最新发布
qq_37804582的博客
08-05 638
虚拟网络接口：并非真实存在，并不真实的从外界接受和发送数据包，而是在系统内部接受和发送数据包，因此虚拟网络接口不需要驱动程序。中用于显示或配置网络接口（网卡、网络设备）信息的命令。它是一个虚拟的网络接口，通常用于对本机的网络测试。：**显示所有的网络接口信息，不管是否激活。：**这个命令显示所有激活的网络接口的信息。
【XBEE手册】传输、寻址和路由（Transmission, addressing, and routing）
呀一1不小心的博客
07-27 2082
【XBEE手册】传输、寻址和路由（Transmission, addressing, and routing） @(ZigBee)[ZigBee, XBEE手册] 【XBEE手册】传输、寻址和路由（Transmission, addressing, and routing） 1 寻址（Addressing） 64位设备地址（64-bit device addresses） 16位设备地...
网络测试及故障诊断方法及工具 v0.1b
不用此栏
01-23 5172
  1、网络调试工具概说； 如果我们把一台机器接入网络中，通过网络配置工具的配置这时就要用到网络调试工具，目的是判断机器是否已经接入到网络以及网络连接是否正常。我们常 用的在各个发行版通用的网络配置工具是ifconfig和netconfig，当然Linux各大发行版本又有自己的配置工具，这些特定发行版特别的配置 工具是非常有效的，大多是图形界面的，操作也非常之简单。有关网络配置工具，请
网络调试。
weixin_49879570的博客
02-02 243
作为平时网络连通检测使用最多的命令，它的作用主要为：●用来检测网络的连通情况和分析网络速度；●根据域名得到服务器IP；●根据ping返回的TTL值来判断对方所使用的操作系统及数据包经过路由器数量。字节：数据包大小，也就是字节。时间：响应时间，这个时间越小，说明你连接这个地址速度越快。TTL：Time To Live，从源到目的，每经过一个路由器，TTL减1，当TTL=0，包丢掉。可以通过ping某个网址的域名，然后获知IP地址，通过TTL可以算出经过几个路由器转发。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
