AD设置安全距离：

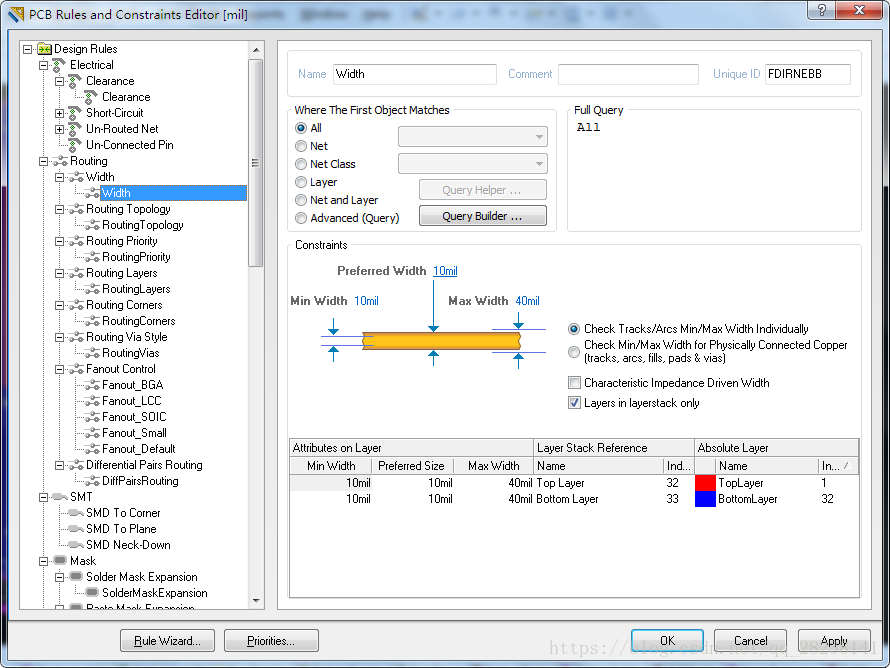

线宽：

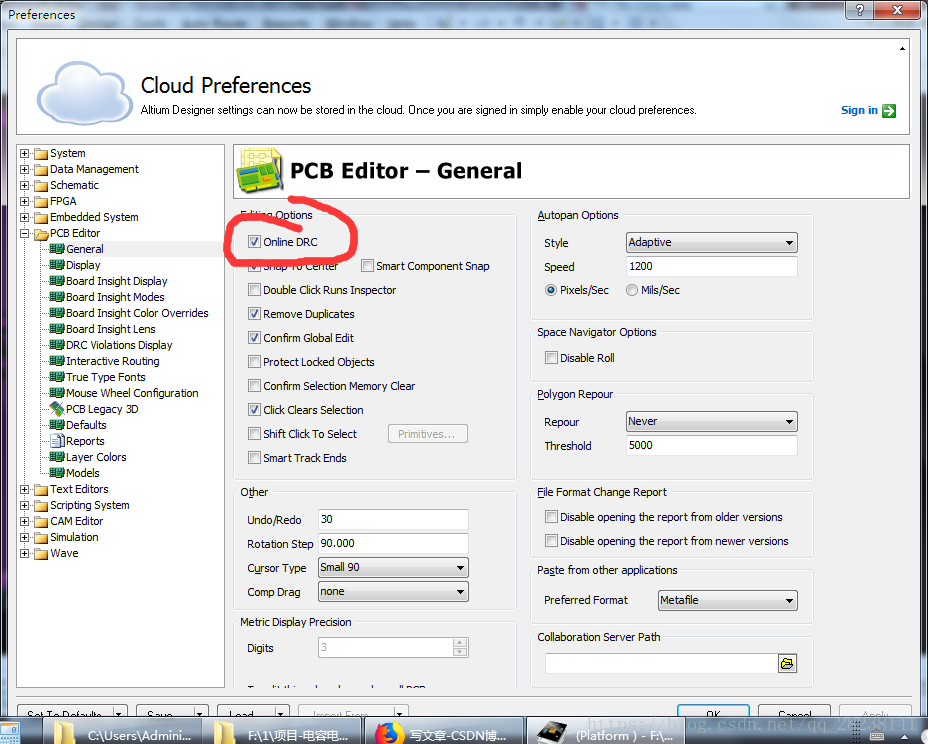

在线规则检查

 常用快捷键：

space：改变走线方向

shift+space：改变走线类型

ctrl+shift+l：左对齐

ctrl+shift+r：右对齐

ctrl+shift+t：顶端对齐

ctrl+shift+b：底部对齐

ctrl+shift+h：水平等距排列

ctrl+shift+v：垂直等距排列

ctrl+鼠标左键：PCB中高亮显示任意net

ctrl+Q：切换单位（mil和mm）

ctrl+end：PCB中鼠标定位到原点

ctrl+f：原理图中查找

J+C：PCB中查找元器件
