MCU-51：静态数码管显示

一、数码管介绍

2.1 介绍

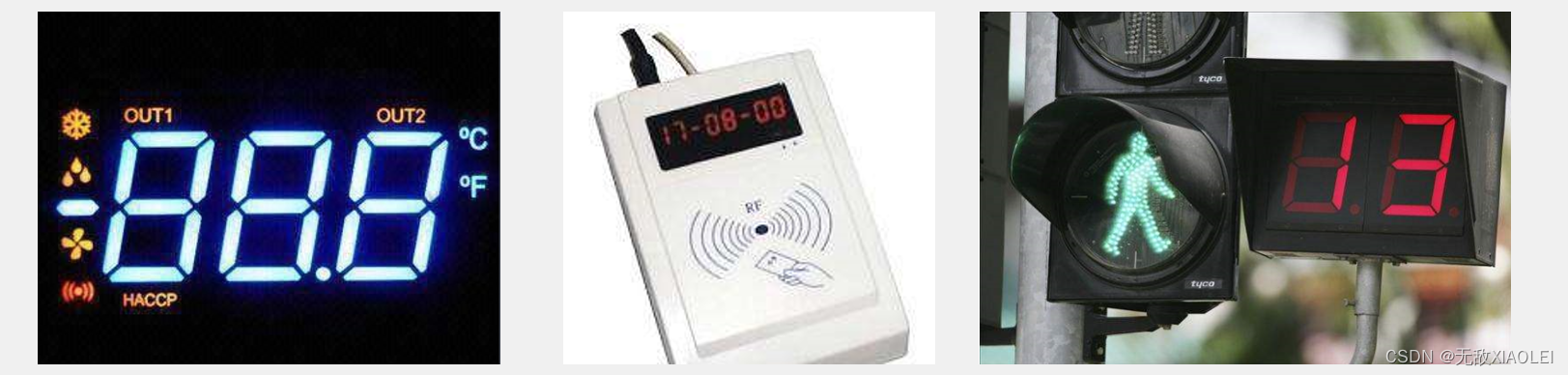

LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件

2.2 数码管引脚定义

单个引脚：
数码管分为共阳极连接和共阴极连接两种：

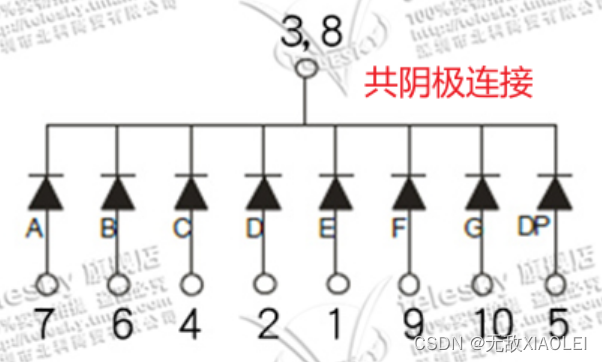

1，共阴极连接就是说3,8这一头连得是负极，所以在下面的那头给上高电平（即置1）就可以使二极管发光

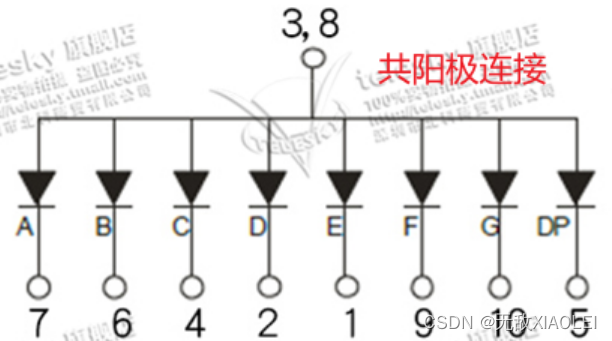

2，共阳极连接就是说3,8这一头连得是正极，所以在下面的那头给上低电平（即置0）就可以使二极管发光
注意：在实际编写代码的时候这一点一定要搞清楚，或者进行实验后发现亮光的二极管的位置和预想的不对，那么对赋值的I/O口使用取反符号~也行

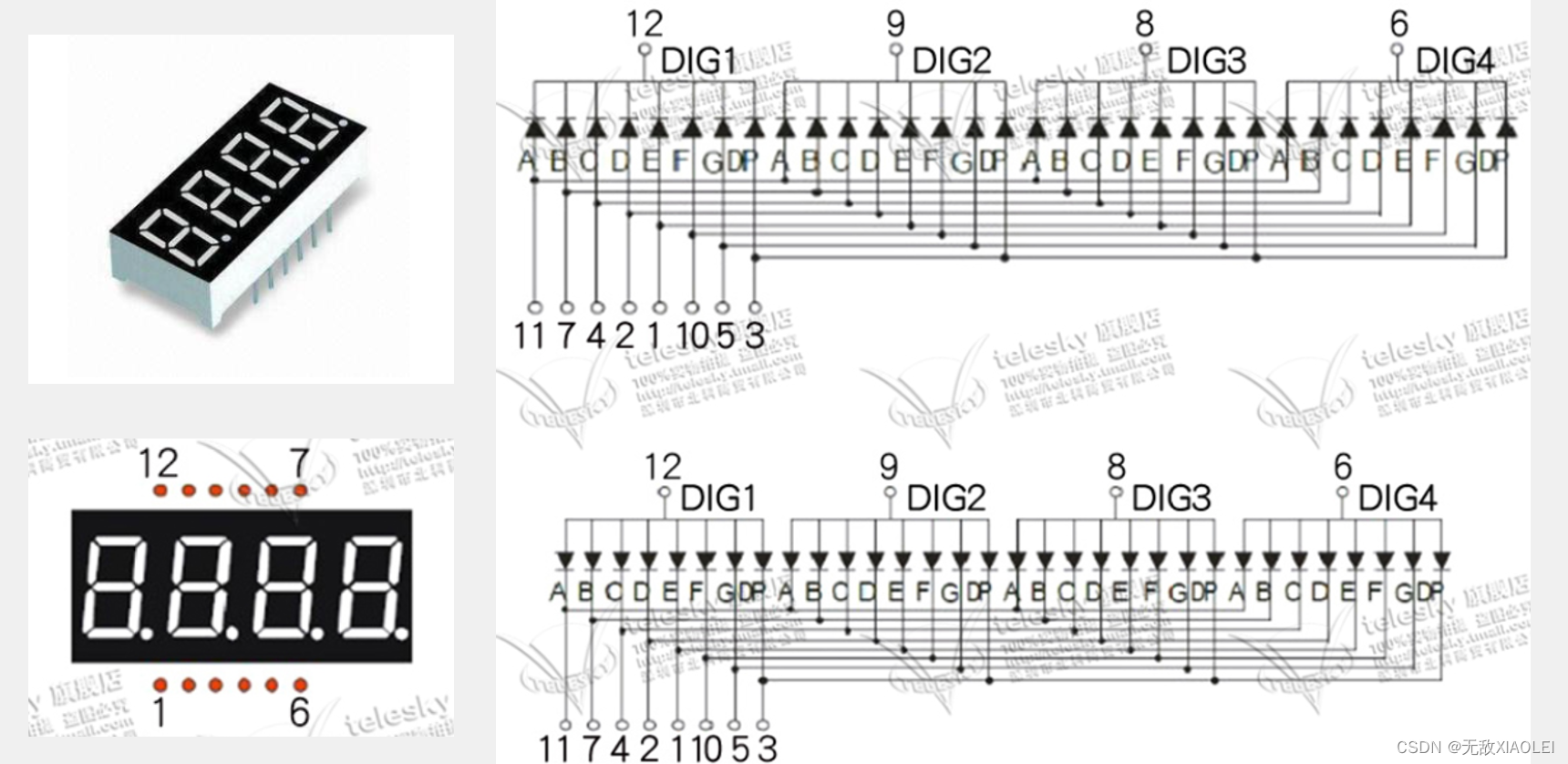

多个引脚管：

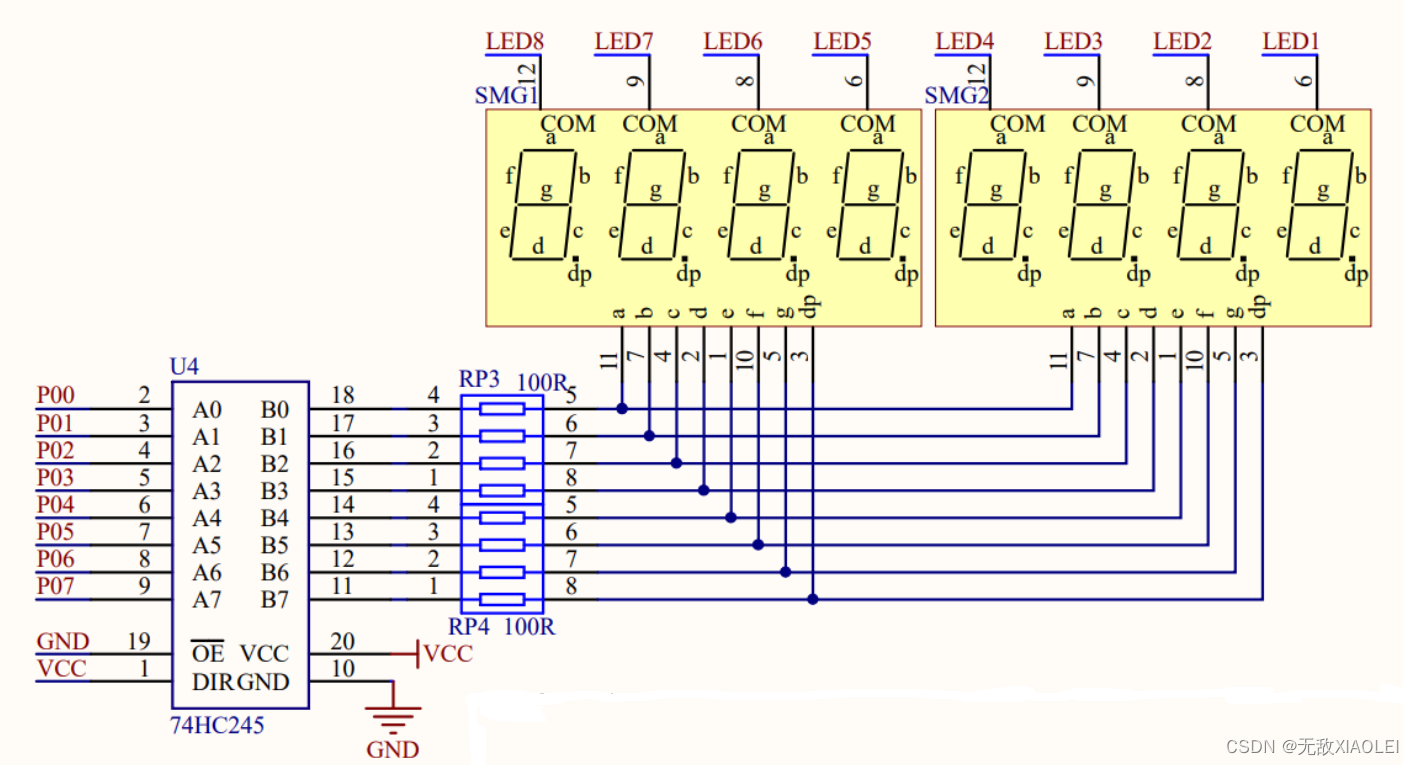

2.3 原理图

二、要用到的C语言知识

2.1 数组

把相同类型的一系列数据统一编制到某一个组别中，可以通过数组名+索引号简单快捷的操作大量数据

int x[3];			//定义一组变量（3个）
int x[]={

   1,2,3};	//定义一组变量并初始化
x[0] 		//引用数组的第0个变量
x[1] 		//引用数组的第1个变量
x[2]			//引用数组的第2个变量

2.2 子函数

将完成某一种功能的程序代码单独抽取出来形成一个模块，在其它函数中可随时调用此模块，以达到代码的复用和优化程序结构的目的

void Function(unsigned char x, y)
{



}

返回值 函数名（形参）
{


	函数体
}

三、数码管显示

3.1 单个数码管显示

第三个数码管显示6：
结合原理图可以看到要使得第三位显示为6
LED6对应Y5,Y5对应的二进制为101，要让低电平Y5通电
对应由高位到低位得

#include <REGX52.H>
void main()
{


	P2_4=1;
	P2_3=0;
	P2_2=1;
	P0=0x7D;
	while(1)
	{


	}
}

3.2 通过定位函数实现数码管显示

#include <REGX52.H>
unsigned char NixieTable[]={

   0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void Nixie(unsigned</
