本文介绍了如何通过选择特定的Zigbee信道以避免与Wi-Fi信道重叠，从而提高通信质量。建议在存在大量2.4G Wi-Fi热点的环境中，使用11、15、20、26信道，以减少干扰。作者分析了Wi-Fi和Zigbee信道分布，并提到TI的ZLL协议栈可能也考虑了这个问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ZigBee 提供 16 个物理信道，必须在同一通道下的节点才可能互相通信。在同一工作区域内的相邻网络，建议使用不同的通道，以免相互干扰导致通信效率降低。比如，工作区域内存在大量的 2.4G Wi-Fi 热点，可能会降低 ZigBee 的通信效率，这时可选择 CH11、15、20、25、26，达到有效避开干扰的目的。

具体分析参考前辈帖子：

对于Zigbee和Wifi的信道重叠，百度有不少热心网友的回答，前几天看了个资料，建议用15、16、22、23，于是我用了22信道，发现丢包率偏高。结果一查，发现22信道就是个特别重合的信道。怪自己没深究，还是得细致点。

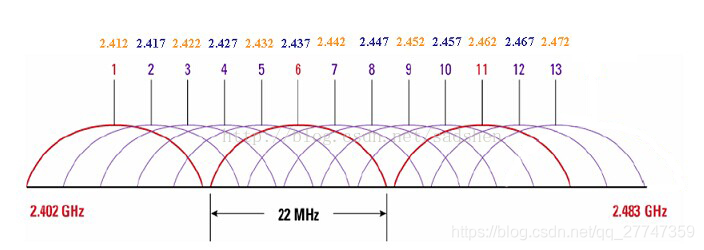

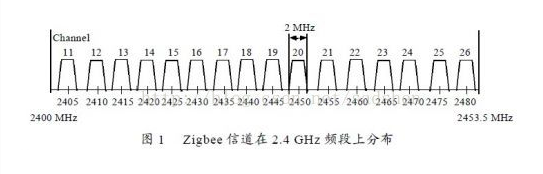

下面两张图分别是Wifi和Zigbee的信道分布。





Wifi（中国）最常用的信道是1、6、11，和Zigbee信道对比后发现，无重叠的部分可以是Wifi信道4个边角。

Wifi边界频点2.402Ghz偏左，对应Zigbee的11信道，频点2.405Ghz。

Wifi的3、4信道间，频点为2.422到2.427Ghz之间，对应Zigbee的15信道，频点2.425Ghz。

Wifi的8、9信道间，频点为2.447到2.452Ghz之间，对应Zigbee的20信道，频点2.450Ghz。

Wifi边界频点2.483Ghz偏右，对应Zigbe
