CT重建算法之Parallel-Ray Reconstruction

CT图像重建原理
本文探讨了CT扫描的基本测量值——线性衰减系数的线积分,并讨论了如何从这些线积分重建整个横截面的图像。重点介绍了平行射线几何下的投影理论。

基本CT测量值是横截面内有效线性衰减系数的线积分。 但线积分不是我们想要的; 我们真的想在整个横截面上得到μ的图片,或等效的CT编号h。 因此,重要的问题是:我们能否在给出其线积分的集合的情况下重建μ的图像? 答案是“是的”,在本节中我们将探讨重建的理论和实践
来自平行射线几何的投影。

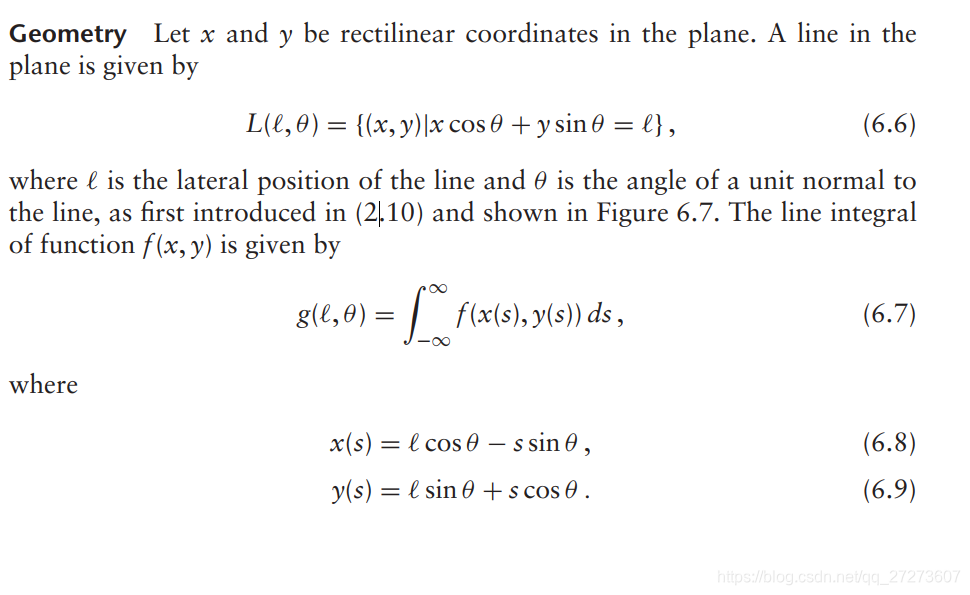

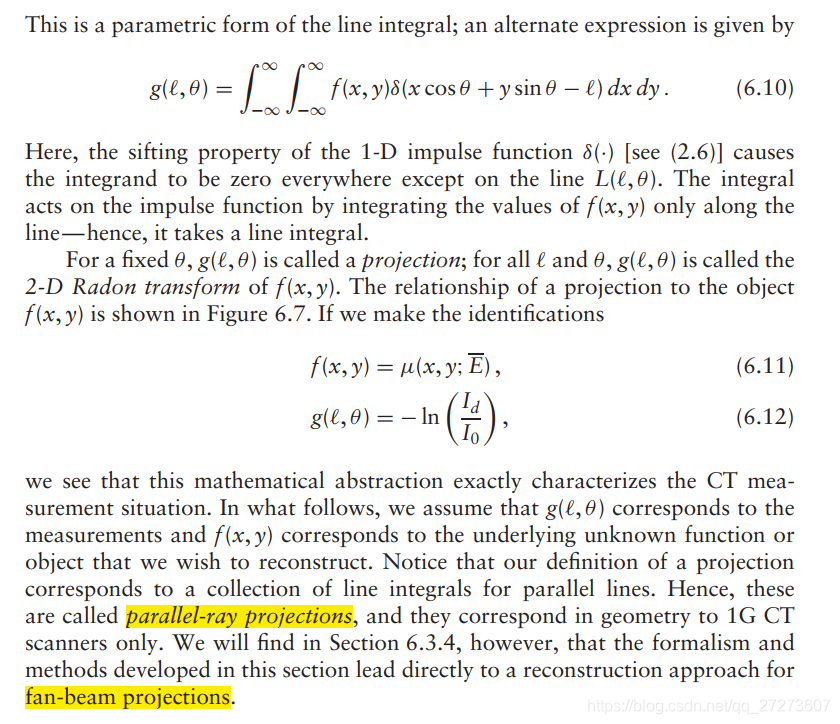

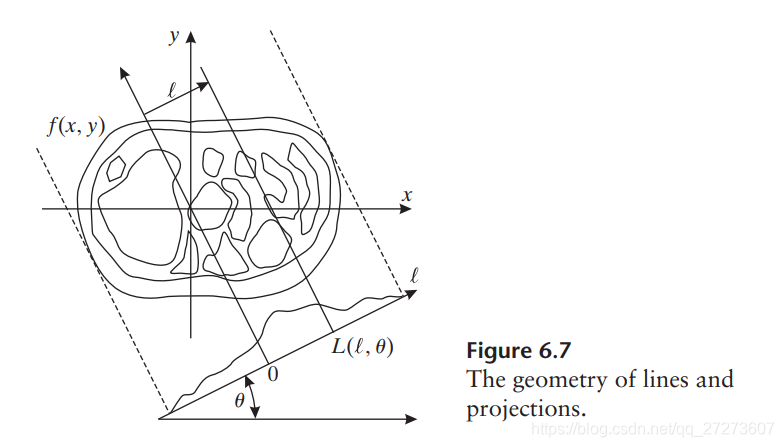

几何学:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

% 加载标定参数和投影数据 (与原始代码相同) x0 = 40.7337; % 旋转中心x坐标 (mm) y0 = 56.2729; % 旋转中心y坐标 (mm) d = 0.2768; % 探测器单元间距 (mm) theta = [29.7099, 31.0864, 31.5971, 32.6821, 33.7591, 34.7096, 35.7295, 36.7325, 37.7390, 38.7721, 39.7407, 40.7487, 41.7212, 42.7501, 43.7181, 44.8850, 45.7493, 46.7353, 47.7589, 48.7576, 49.7721, 50.8689, 51.7972, 52.8038, 53.7884, 54.8101, 55.7980, 56.8103, 57.8121, 58.8111, 59.8053, 60.7134, 61.8225, 62.8045, 63.8152, 64.8319, 65.8198, 66.8135, 67.8222, 68.8275, 69.8002, 70.8420, 71.8235, 72.8204, 73.8449, 74.8325, 75.8369, 76.8220, 77.8254, 78.8612, 79.8361, 80.8555, 81.8363, 82.8414, 83.8152, 84.8380, 85.8329, 86.8370, 87.8406, 88.7985, 89.8575, 90.8420, 91.8376, 92.8347, 93.8274, 94.8343, 95.8495, 96.8533, 97.8447, 98.8376, 99.8249, 100.8284, 101.8158, 102.7901, 103.8212, 104.8233, 105.8161, 106.8379, 107.7885, 108.8115, 109.7627, 110.8385, 111.8493, 112.8382, 113.8094, 114.8246, 115.8568, 116.8017, 117.5860, 118.8362, 119.7962, 120.7170, 121.8258, 122.7795, 123.8136, 124.7866, 125.7994, 126.7872, 127.7953, 128.8126, 129.7837, 130.7389, 131.7958, 132.7336, 133.7594, 134.7114, 135.7237, 136.6994, 137.7431, 138.6681, 139.6991, 140.7447, 141.7168, 142.7540, 143.7195, 144.6691, 145.7325, 146.6518, 147.7909, 148.6999, 149.7510, 150.7023, 151.6825, 152.6673, 153.7474, 154.6403, 155.7223, 156.5962, 157.6610, 158.7868, 159.6204, 160.6546, 161.6124, 162.6794, 163.7354, 164.7748, 165.7526, 166.6896, 167.6524, 168.6253, 169.6467, 170.6688, 171.6476, 172.6615, 173.6523, 174.6601, 175.6680, 176.6913, 177.7070, 178.7128, 179.6960, 180.7322, 181.6779, 182.7433, 183.7157, 184.7043, 185.6989, 186.7023, 187.7025, 188.6407, 189.6866, 173.2837, 170.9319, 169.2564, 167.8857, 166.5681, 167.3659, 166.1725, 164.1979, 162.9999, 159.8616, 159.7386, 157.4562, 156.6327, 153.3389, 152.4961, 150.5074, 146.8438, 207.6903, 208.6655]; % 投影角度 (度) R_unknown = readmatrix('附件3.xlsx'); % 180×512矩阵 % 重建参数 N_tray = 256; % 托盘图像大小 dx_tray = 100 / N_tray; % 托盘像素尺寸 (mm) max_iter = 50; % 最大迭代次数 lambda = 0.25; % 松弛因子 %% ====== 主程序 ====== % 构建系统矩阵 (预计算或加载) A = build_system_matrix(N_tray, theta, x0, y0, d); % 执行SART重建 I_sart = sart_reconstruction(A, R_unknown, N_tray, max_iter, lambda); % 输出结果 writematrix(round(I_sart, 4), 'problem2_sart.xls'); % 计算10个检测点吸收率 points = [10,18; 34.5000 ,25; 43.5000 ,33; 45 ,75.5000; 48.5000 ,55.5000; 50 ,75.5000; 56 ,76.5000; 65.5000, 37; 79.5000 ,18; 98.5000 ,43.5000;]; % 检测点坐标 absorption = zeros(10,1); for k = 1:10 x = points(k,1); y = points(k,2); % 坐标转换到像素索引 i = round(x / dx_tray); j = round(y / dx_tray); absorption(k) = I_sart(max(1,min(N_tray,j)), max(1,min(N_tray,i))); end disp('SART重建吸收率:'); disp(absorption); %% ====== 1. 构建系统矩阵 ====== function A = build_system_matrix(N_tray, theta, x0, y0, d) % 初始化系统矩阵 (稀疏存储) num_angles = length(theta); num_detectors = 512; total_rays = num_angles * num_detectors; A = spalloc(total_rays, N_tray^2, total_rays*N_tray); dx_tray = 100 / N_tray; % 托盘网格坐标 x_tray = ((1:N_tray) - 0.5)* dx_tray; y_tray = ((1:N_tray) - 0.5)* dx_tray; % 探测器位置 (mm) det_pos = ((1:num_detectors) - (num_detectors+1)/2) * d; % 构建投影矩阵 ray_idx = 1; for ang_idx = 1:num_angles angle_rad = deg2rad(theta(ang_idx)); R = [cos(angle_rad) -sin(angle_rad); sin(angle_rad) cos(angle_rad)]; for det_idx = 1:num_detectors % 射线起点 (旋转中心) ray_start = [x0; y0]; % 射线方向 (考虑探测器位置) det_offset = R * [0; det_pos(det_idx)]; ray_dir = R * [1; 0] + 1e-6 * det_offset/norm(det_offset); ray_dir = ray_dir / norm(ray_dir); % 遍历图像网格 for i = 1:N_tray for j = 1:N_tray % 像素中心坐标 pixel_center = [x_tray(i); y_tray(j)]; % 计算射线与像素的交线长度 [intersect, dist] = ray_pixel_intersect(... ray_start, ray_dir, pixel_center, dx_tray); if intersect % 计算像素索引 (列优先) pixel_idx = (j-1)*N_tray + i; A(ray_idx, pixel_idx) = dist; end end end ray_idx = ray_idx + 1; end end end %% ====== 2. SART 迭代重建 ====== function I_sart = sart_reconstruction(A, R_flat, N_tray, max_iter, lambda) % 初始化图像 I_vec = zeros(N_tray^2, 1); R_flat = R_flat(:); % 展开投影数据 % 预计算行列范数 row_norms = sum(A.^2, 2); col_norms = sum(A.^2, 1)'; % 迭代重建 for iter = 1:max_iter residual = R_flat - A * I_vec; % 按行更新 (ART风格) for i = 1:size(A,1) if row_norms(i) > 0 update = lambda * residual(i) / row_norms(i); I_vec = I_vec + update * A(i,:)'; end end % 非负约束 I_vec(I_vec < 0) = 0; % 显示迭代进度 if mod(iter,10) == 0 fprintf('Iteration %d, Residual: %.4f\n', iter, norm(residual)); end end % 转换为图像矩阵 I_sart = reshape(I_vec, [N_tray, N_tray]); end %% ====== 3. 辅助函数: 射线-像素相交检测 ====== function [intersect, dist] = ray_pixel_intersect(ray_start, ray_dir, pixel_center, pixel_size) % 像素边界 half_size = pixel_size/2; x_min = pixel_center(1) - half_size; x_max = pixel_center(1) + half_size; y_min = pixel_center(2) - half_size; y_max = pixel_center(2) + half_size; % 计算相交参数 t_xmin = (x_min - ray_start(1)) / ray_dir(1); t_xmax = (x_max - ray_start(1)) / ray_dir(1); t_ymin = (y_min - ray_start(2)) / ray_dir(2); t_ymax = (y_max - ray_start(2)) / ray_dir(2); t_in = max(min(t_xmin, t_xmax), min(t_ymin, t_ymax)); t_out = min(max(t_xmin, t_xmax), max(t_ymin, t_ymax)); % 检查相交 intersect = (t_in < t_out) && (t_out > 0); if (intersect) dist = (t_out - t_in) * norm(ray_dir); else dist = 0; end end 修改问题出成品
