第一部分：编译rk3328 sdk

0. 环境
- EC-R3328PC（ROC-RK3328-PC）
- ubuntu18（100GB）

1. 安装依赖

sudo apt-get update

sudo apt-get install repo git-core gitk git-gui gcc-arm-linux-gnueabihf u-boot-tools device-tree-compiler \
gcc-aarch64-linux-gnu mtools parted libudev-dev libusb-1.0-0-dev python-linaro-image-tools \
linaro-image-tools gcc-arm-linux-gnueabihf libssl-dev liblz4-tool genext2fs lib32stdc++6 \
gcc-aarch64-linux-gnu g+conf autotools-dev libsigsegv2 m4 intltool libdrm-dev curl sed make \
binutils build-essential gcc g++ bash patch gzip bzip2 perl tar cpio python unzip rsync file bc wget \
libncurses5 libqt4-dev libglib2.0-dev libgtk2.0-dev libglade2-dev cvs git mercurial rsync openssh-client \
subversion asciidoc w3m dblatex graphviz python-matplotlib libc6:i386 libssl-dev texinfo fakeroot \
libparse-yapp-perl default-jre patchutils

注意： Ubuntu17.04 或者更高的系统还需要如下依赖包：

sudo apt-get install lib32gcc-7-dev g++-7 libstdc++-7-dev

sudo apt install swig
sudo apt-get install python-dev
sudo apt install expect-dev

2. 解压 Firefly_Linux_SDK 分卷压缩包（晚上测试了网络不通，白天重试可以连上了）
确认无误后，就可以解压：

cat *firefly_split* | tar -xzv

#本SDK文件夹内包含一个 .repo 目录,解压之后,在当前目录下执行以下操作

cd rk3328_linux_release_v2.5.1_20210301/
ls -al
.repo/repo/repo sync -l
.repo/repo/repo sync -c --no-tags
.repo/repo/repo start firefly --all

问题：error: Cannot remove project "distro": uncommitted changes are present
解决办法：rm -rf distro
重新执行 .repo/repo/repo sync -l

3. 编译buildroot

./build.sh roc-rk3328-pc-buildroot.mk        #文件路径在 `device/rockchip/rk3328/firefly-rk3328-buildroot.mk`
./build.sh

4. 裁剪内核

cd rk3328_linux_release_v2.5.1_20210301/kernel
make ARCH=arm64 firefly-rk3328_defconfig
make ARCH=arm64 menuconfig

5. 固件打包
5.1 同步更新各部分镜像

./mkfirmware.sh

5.2 打包统一固件
./build.sh updateimg

打包生成的完整固件会保存到 rockdev/pack/ 目录。

6. 配置环境变量
打开文件：
gedit ~/.bashrc
添加内容：

export PATH=/home/xxjianvm/work/rk3328_linux_release_v2.5.1_20210301_split_dir/rk3328_linux_release_v2.5.1_20210301/buildroot/output/rockchip_rk3328/host/bin:$PATH

测试验证：
重新打开命令行控制台

aarch64-linux-gcc -v

注意：
aarch64-linux-gcc 是在sdk里面的，aarch64-linux-gnu-gcc是在 /usr/bin 里面

参考：https://wiki.t-firefly.com/zh_CN/ROC-RK3328-PC/intro.html

第二部分：buildroot添加qt、vnc

0. 环境
- EC-R3328PC（ROC-RK3328-PC）
- ubuntu18（100GB）
- rk3328_linux_release_v2.5.1_20210301（编译好了一遍buildroot）

1. 配置变量
# 进入 SDK 根目录

cd path/to/SDK/
source envsetup.sh rockchip_rk3328

2. 自定义
cd buildroot
make menuconfig

2.1 qt5

Target packages -> Graphic libraries and applications (graphic/text) > Qt5
Target packages -> Graphic libraries and applications (graphic/text) > Qt5 -> gui module
Target packages -> Graphic libraries and applications (graphic/text) > Qt5 -> qt5charts
Target packages —> Graphic libraries and applications (graphic/text) —> Qt5 —> Enable Tslib support

2.2 vnc

Target packages -> Graphic libraries and applications (graphic/text)  -> X.org X Window System
Target packages -> Graphic libraries and applications (graphic/text)  -> x11vnc

2.3 保存配置

make savedefconfig

3. 编译
全自动编译

./build.sh

打包生成的完整固件会保存到 rockdev/pack/ 目录。

4. 下载新固件后测试
4.1 准备镜像和工具
开发板-LINUX资料、ROC-RK3328-PC

镜像：
ROC-RK3328-PC-UBUNTU-18.04_DESKTOP-GPT-20211230-1007.img

工具：
AndroidTool_Release_v2.71

4.2 进入烧写模式
打开 AndroidTool_Release_v2.71

用USB-TYPE-C线连接笔记本的USB和设备。注意不要用USB-HUB，供电不足，usb-hub外接5v电源也不够。刚开始没有网络，原来一直在重启。

拆下外壳，按下 reboot按键 reset。会提示发现一个LOADER设备。
也可以试试不拆外壳，用牙签按下耳机控位置内的按键，上电。

4.3 选择固件
升级固件 -> 固件-> 选择： ROC-RK3328-PC-UBUNTU-18.04_DESKTOP-GPT-20211230-1007.img
-> 擦除Flash
-> 升级

5. 测试
机子默认开机后有adb的。

参考：
[1]https://wiki.t-firefly.com/zh_CN/Firefly-RK3288/buildroot_develop.html
[2]buildroot配置QT5和tslib，https://blog.youkuaiyun.com/u012577474/article/details/103365647
[3]STM32MP157使用buildroot编译QT并且跑通QT demo应用程序，https://blog.youkuaiyun.com/qq_24622489/article/details/119881325

第三部分：QT hello world[PC]

0. 环境
vmware: ubuntu18
winscp:
mobaterm:

1. 获取linux-qt
https://download.qt.io/archive/qt/5.14/5.14.2/

下载
qt-opensource-linux-x64-5.12.2.run

这个版本是编译板子buildroot的qt5版本。

2. 安装
sudo chmod 777 qt-opensource-linux-x64-5.12.2.run
./qt-opensource-linux-x64-5.12.2.run
-> Next
-> 输入账号密码登录
-> Next
-> Installation Folder: /home/xxjianvm/Qt5.12.2 -> Next
-> Select Components -> 勾选 Desktop gcc 64-bit，勾选 Qt Charts，勾选 Developer and Designer Tools -> Next
-> License Agreement -> Next
-> Install

3. 界面 helloworld
通过开始界面打开 Qt Creator

3.1 创建工程
Qt Creator -> File -> New File or Project -> Application -> Qt Widgets Application -> choose

Location
-> Name: hello_qt
-> Create in: /home/xxjianvm/work/workspace_qt/
-> Next

Kits -> Next
-> Finish

Build System:
-> Build System: qmake -> Next

Details
-> Class Information: hello_qt -> Next

Translaton -> Next

3.2 修改界面
双击 helloworld_ui/Forms/hello_qt.ui

添加 Push Button ->
-> objectName: Btn_Hello
-> 右键 -> Go to slot... -> clicked() -> OK

修改ep4ce30Adc_LinuxQt.cpp：
#include <QtWidgets/QMessageBox>

void hello_qt::on_Btn_Hello_clicked()
{
QMessageBox msgBox;
msgBox.setText("The document has been modified.");
msgBox.exec();
}

修改 helloworld_ui.pro
把
QT += core gui

修改为：
QT += core gui
QT += widgets

编译

运行

参考：
[1]Linux安装qt完整版教程，https://blog.youkuaiyun.com/m0_45463480/article/details/127696388
[2]qt-creator的hello world，https://blog.youkuaiyun.com/qq_27158179/article/details/122790006?spm=1001.2014.3001.5501
[3]究极保姆式教你如何在Ubuntu上源码安装Qt5.15.2，https://blog.youkuaiyun.com/qq_43459209/article/details/119336675
[4]Qt中QMessageBox的用法---看这一篇就够了，https://blog.youkuaiyun.com/qq_42250189/article/details/105178379
[5]QT系统学习系列：1.2 PushButton（常规按钮），https://blog.youkuaiyun.com/Fdog_/article/details/113041687

第四部分：QT hello world[arm64]

0. 环境
ROC-RK3328-PC，buildroot镜像
vmware: ubuntu18，编译好了 buildroot，qt creator，

winscp:
mobaterm:

1. 添加Kit
Qt Creator -> Tools -> Options ->
-> Kits -> Compilers -> Manual -> C -> Add -> GCC -> C
-> Name:           aarch64-linux-gcc
-> Compiler path:   /home/xxjianvm/work/rk3328_linux_release_v2.5.1_20210301_split_dir/rk3328_linux_release_v2.5.1_20210301/buildroot/output/rockchip_rk3328/host/bin/aarch64-linux-gcc
-> Kits -> Compilers -> Manual -> C++ -> Add -> GCC -> C++
-> Name:           aarch64-linux-g++
-> Compiler path:   /home/xxjianvm/work/rk3328_linux_release_v2.5.1_20210301_split_dir/rk3328_linux_release_v2.5.1_20210301/buildroot/output/rockchip_rk3328/host/bin/aarch64-linux-g++

-> Kits -> Qt Versions -> Manual -> Add -> /home/xxjianvm/work/rk3328_linux_release_v2.5.1_20210301_split_dir/rk3328_linux_release_v2.5.1_20210301/buildroot/output/rockchip_rk3328/host/bin/qmake

-> Kits -> Kits -> Manual -> Add
-> Name:   arm64
-> Compiler C:       aarch64-linux-gcc
-> Compiler C++:   aarch64-linux-g++
-> Qt version:       Qt version 5.12.2 for Embedded Linux

2. 界面 helloworld
通过开始界面打开 Qt Creator

2.1 创建工程
Qt Creator -> File -> New File or Project -> Application -> Qt Widgets Application -> choose

Location
-> Name: hello2_qt
-> Create in: /home/xxjianvm/work/workspace_qt/
-> Next

Kits ->
-> 全选 -> Next

Build System:
-> Build System: qmake -> Next

Details
-> Class Information: hello2_qt -> Next

-> Finish

2.2 修改界面
双击 helloworld_ui/Forms/hello_qt.ui

添加 Push Button ->
-> objectName: Btn_Hello
-> 右键 -> Go to slot... -> clicked() -> OK

修改ep4ce30Adc_LinuxQt.cpp：
#include <QtWidgets/QMessageBox>

void hello2_qt::on_Btn_Hello_clicked()
{

QMessageBox msgBox;
msgBox.setText("The document has been modified.");
msgBox.exec();
}

修改 helloworld_ui.pro
把
QT += core gui

修改为：
QT += core gui
QT += widgets

2.3 编译
左下角可以切换 Kit了。

3. 运行
3.1 PC
qt creator直接运行

3.2 DEV
拷贝
build-hello2_qt-arm64-Debug/hello2_qt
到板子上的
/root/hello2_qt

配置QT程序的启动的方式
export QT_QPA_PLATFORM=vnc

方式2：启动程序时指定启动方式

启动参数
./hello2_qt -platform vnc:size=1280x10,port=12345

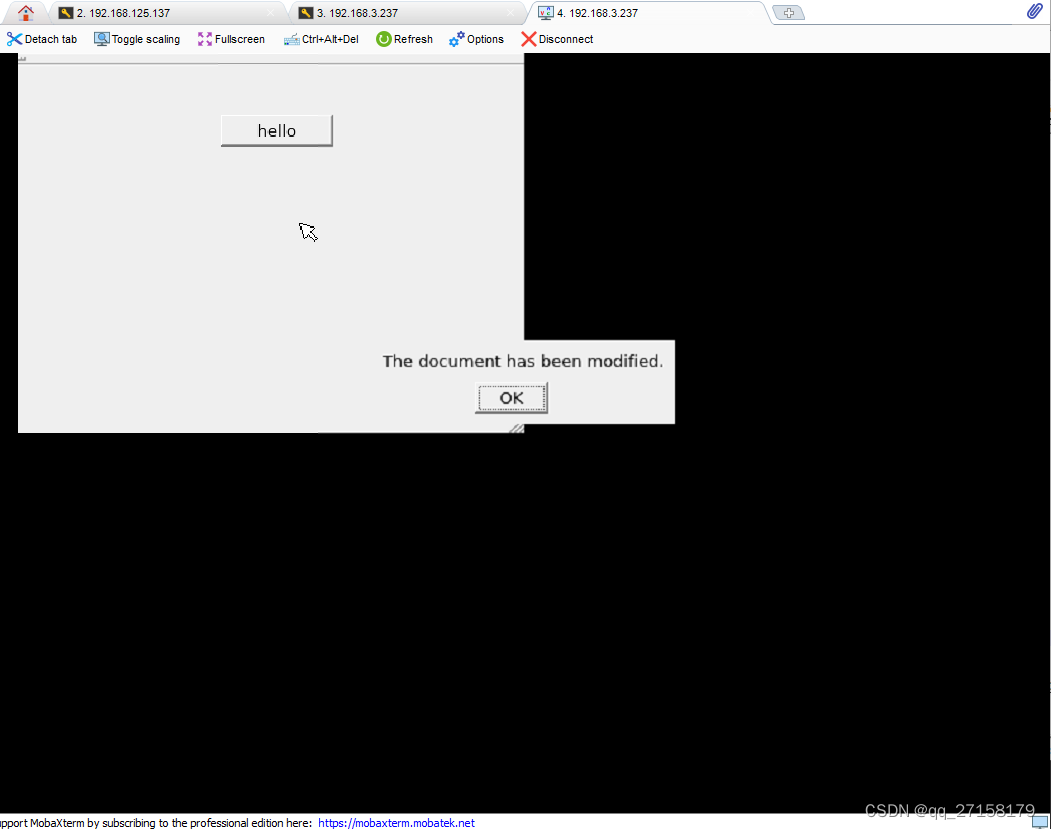

mobaterm，用VNC打开 192.168.3.237:12345，输入密码 firefly

参考：
[1]记录QTCreator如何更换套件（Kit），切换QT不同版本，https://blog.youkuaiyun.com/Wslience/article/details/132159413
[2]Qt-Vnc远程，https://www.cnblogs.com/yaronzz/p/15723128.html
