Linux下nand flash读写测试

引言

  nand flash作为嵌入式系统中的常用设备，在嵌入式产品投入使用初期，需要进行一系列的读写测试，保证产品数据存储的可靠性。nand flash常用的测试方法可分为以下几内：

1. uboot阶段，使用uboot中 nand 命令进行读写测试；
2. nand flash根文件系统（ubifs格式）中，使用 dd 命令进行测试；
3. 利用内核源码下的驱动文件进行测试。

本文主要讲解Linux内核源码下，nand 测试驱动的使用方法。

---

测试步骤

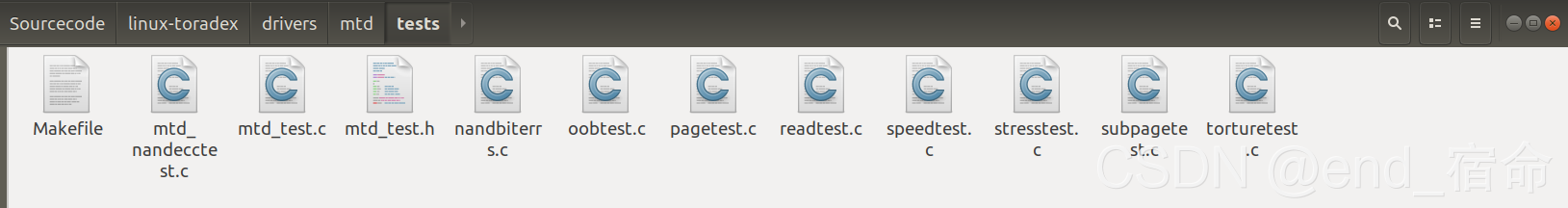

1. Linux内核源码下，除了系统运行所需的代码，还提供了一些列Linux应用层的测试代码，一般存储在对应驱动模块 tests 目录下，只有编译内核时进行配置，即可使用。

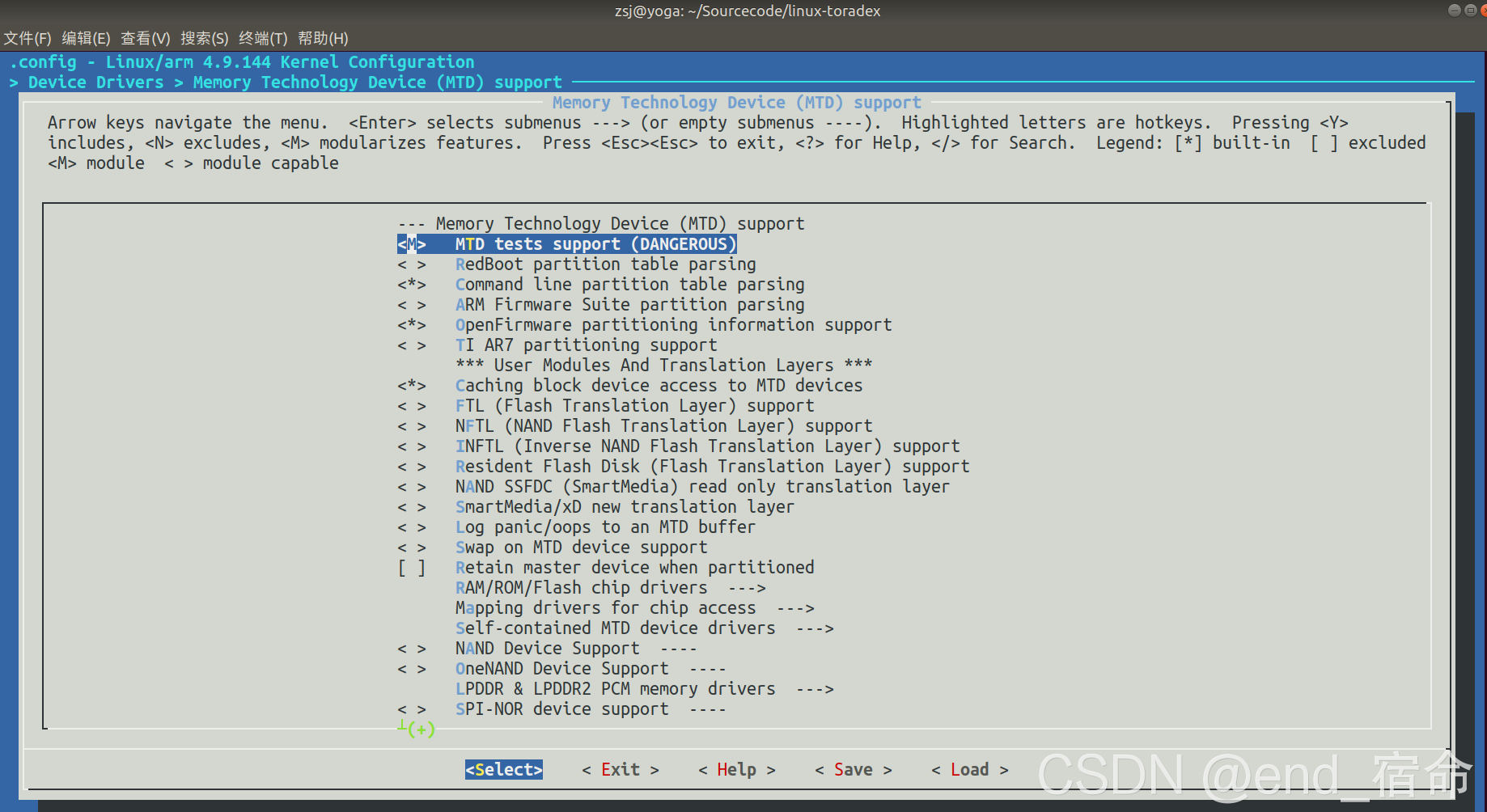

2. 通过make menuconfig 使能该驱动模块。

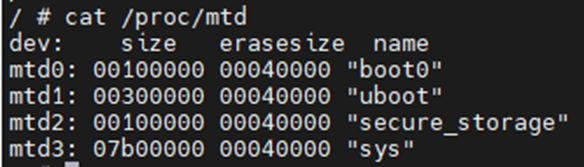

3. 将编译好的驱动拷贝到开发板，并查看nand flash的分区情况


4. insmod mtd_speedtest.ko dev=3 count=100

• dev=3 指的是当前的 mtdblock3 所挂在的MTD设备，例如当前使用的是nor flash的MTD分区3。
• count=100 指的是循环测试的次数。

---

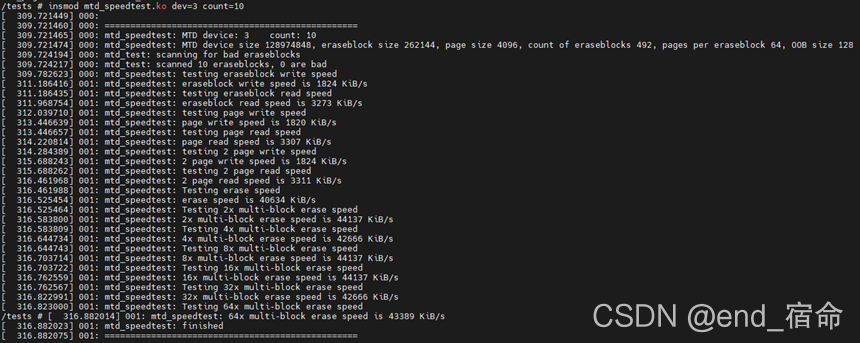

测试结果

1. 擦除块写速度： 1824 KiB/s
2. 擦除块读速度： 3273 KiB/s
3. 页写速度：1820 KiB/s
4. 页读速度：3307 KiB/s
   ……

应用空间读取nand flash中存储的uboot镜像

  

---

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h>
#include <fcntl.h>


#define DEV "/dev/mtd1"		// 该分区存放 uboot
#define	MAX_BUF	10240000 	// 10M

char *buf = NULL;

int main(int argc, char **argv)
{
	int flag;
	int fdr , fdw;

	fdr = open(DEV, O_RDONLY);
	if (fdr == -1) {
		perror("open dev");
		return -1;
	}

	if (access("uboot", F_OK) == 0) {
		printf("uboot exists\n");
		unlink("uboot");
	}
	fdw = open("uboot", O_WRONLY | O_CREAT);
	if (fdw == -1) {
		perror("open file");
		return -2;
	}

	buf = (char *)malloc(MAX_BUF);

	flag = read(fdr, buf, MAX_BUF);
	if (flag < 0) {
		perror("read");
		return -3;
	}

	flag = write(fdw, buf, MAX_BUF);
	if (flag < 0) {
		perror("write");
		return -4;
	}

	system("sync");
	free(buf);
	buf = NULL;

	close(fdr);
	close(fdw);

	return 0;
}

---
