I.MX6UL核心模块使用连载-nand flash读写测试 （三）

最新推荐文章于 2025-12-25 19:00:00 发布
原创 最新推荐文章于 2025-12-25 19:00:00 发布 · 1.1k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式 #嵌入式硬件 #linux

本文档详细介绍了如何在Iot-6ULX/EVB-6ULX平台上使用dd指令测试NandFlash的读写速度。首先，展示了如何通过dd指令在NandFlash的root目录下生成一个80MiB的largefile，以测试写速度，结果显示速度为36.2MB/s。接着，通过清除缓存并读取largefile来测试读速度，速度达到33.6MB/s。最后，演示了删除测试文件的步骤。

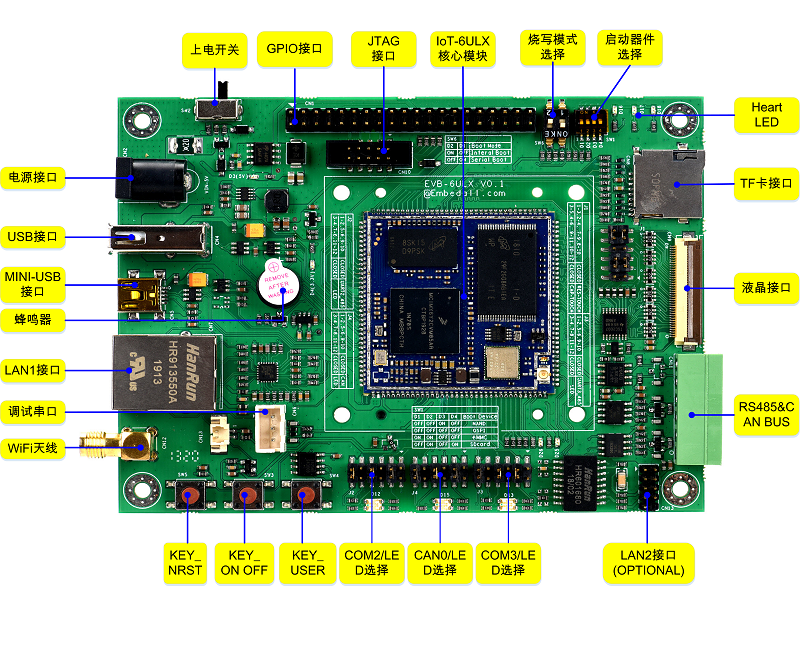

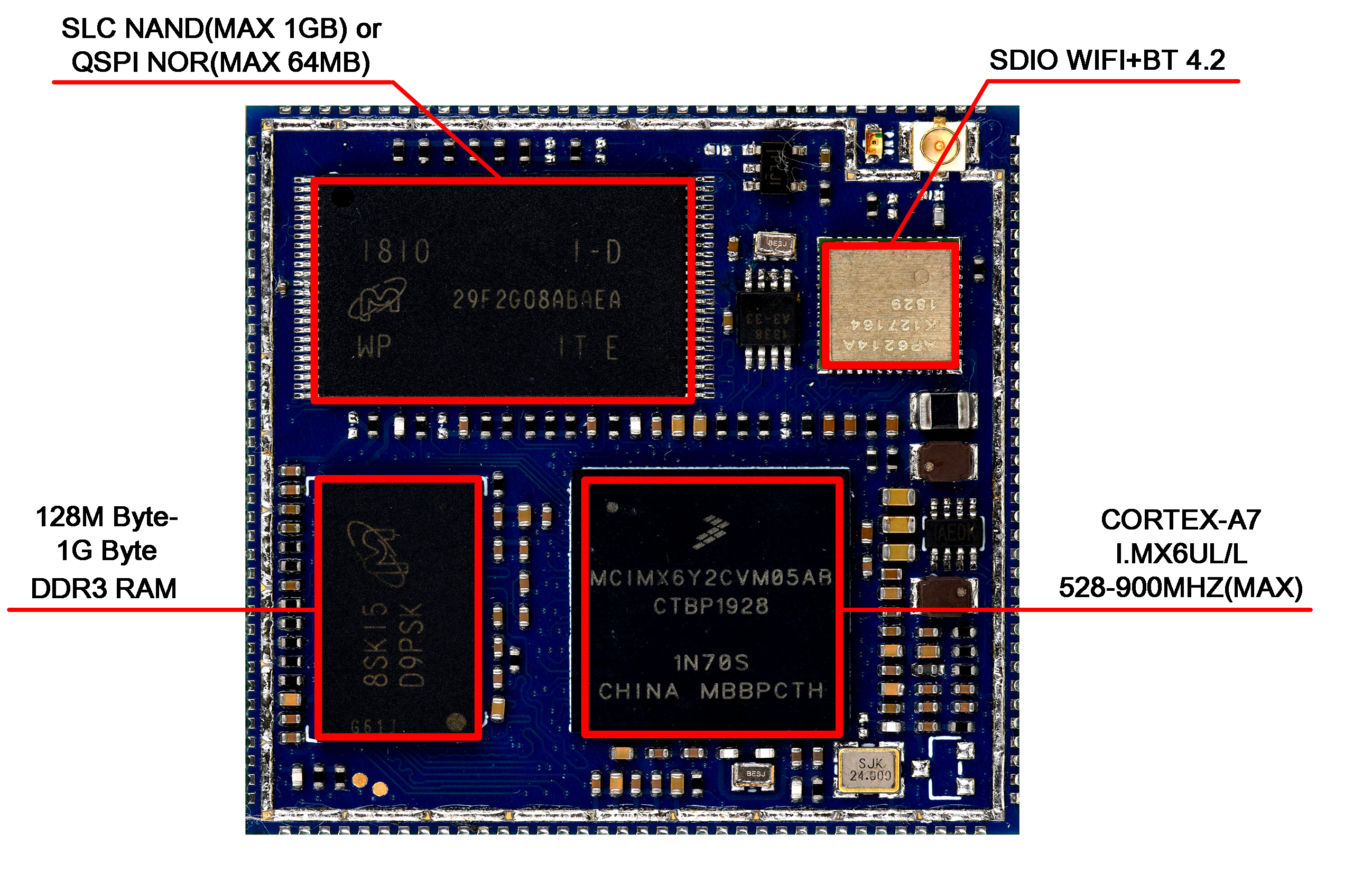

以下内容已经在Iot-6ULX/EVB-6ULX平台上验证通过，Iot-6ULX/EVB-6ULX介绍如下：



 2 Nand Flash读写测试

测试Nand Flash/eMMC的读写速度，主要用到dd指令。指令说明：

dd用于复制，用指定大小的块拷贝一个文件。从if（input file）文件读出，写到of（output file）指定的文件，bs是每次写块的大小，count是读写块的数量。"if=/dev/zero"不产生IO，即可以不断输出数据，因此可以用来测试纯写速度。

2.1 Nand Flash写速度测试

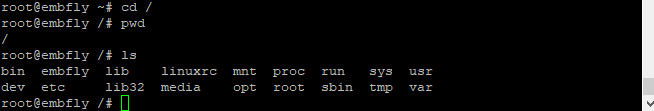

Nand Flash根文件系统下包含了多个目录，我们需要选择其中的某个目录进行测试。可以执行以下指令查看根目录下包含的目录。

root@embfly ~# cd /                         //进入根目录

root@embfly /# pwd       &nb
