简介

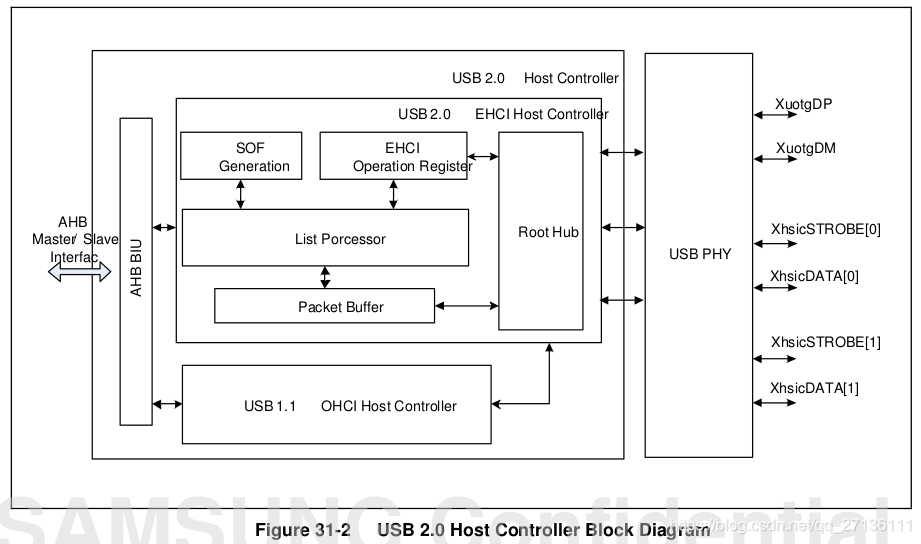

上一节整体介绍了usb host框架，分析了其中的phy层。这一节我们分析usb 框架中的hcd层。Exynos 4412的USB 2.0的 Host Controller包含USB 2.0 EHCI Host Controller和 USB 1.1 OHCI Host Controller，我这里只讲EHCI Host Controller。

在这里插入图片描述

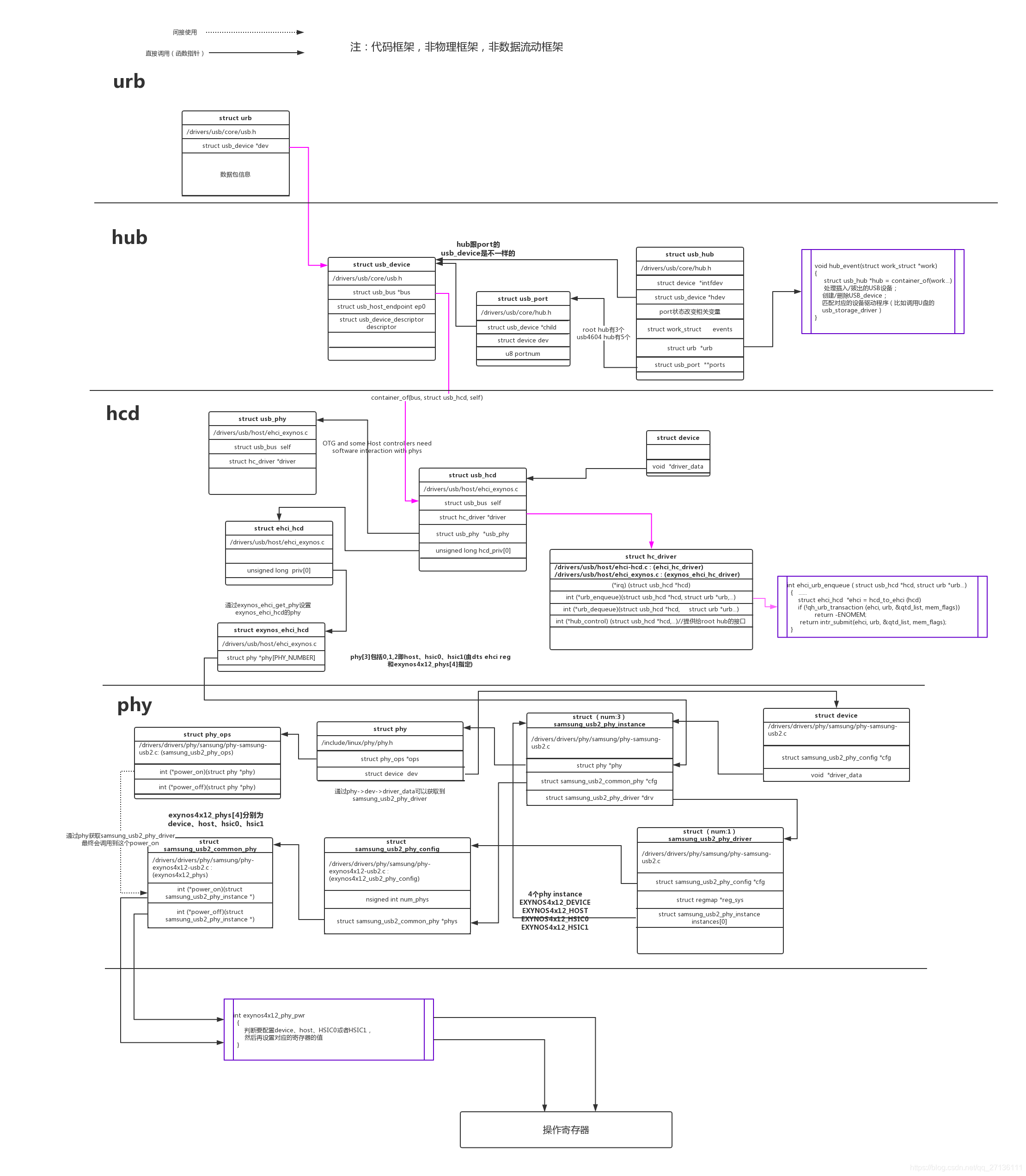

框架图

hcd层以stuct usb_hcd为核心。它主要有两个功能，一个是通过ehci_hcd去操作phy层，一个是通过hc_driver去操作上层传递下来的urb数据包。在这里插入图片描述

hcd

先来看下hcd相关的dts

# exynos4.dtsi
exynos_usbphy: exynos-usbphy@125B0000 {

    compatible = "samsung,exynos4210-usb2-phy";
    reg = <0x125B0000 0x100>;
    samsung,pmureg-phandle = <&pmu_system_controller>;
    clocks = <&clock CLK_USB_DEVICE>, <&clock CLK_XUSBXTI>;
    clock-names = "phy", "ref";
    #phy-cells = <1>;
    status = "disabled";
};
# exynos4412.dtsi
&exynos_usbphy {

    compatible = "samsung,exynos4x12-usb2-phy";
    samsung,sysreg-phandle = <&sys_reg>;
};
# exynos4412-tiny4412.dts
&exynos_usbphy {

        status = "okay";
};
# exynos4.dtsi
ehci: ehci@12580000 {

    compatible = "samsung,exynos4210-ehci";
    reg = <0x12580000 0x100>;
    interrupts = <GIC_SPI 70 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clock CLK_USB_HOST>;
    clock-names = "usbhost";
    status = "disabled";
    #address-cells = <1>;
    #size-cells = <0>;
//exynos_ehci_get_phy中of_property_read_u32(child, "reg
