《数字滤波器的MATLAB与FPGA实现》学习笔记 第一二三章

第一章 滤波器概述

一、滤波器简介

1.滤波器定义

        凡是有能力进行信号处理的装置

2.滤波器的分类

        经典滤波器（LPF，HPF，BPF，BSF，APF）——现在滤波器（基于概率统计估计）

        FIR滤波器（不存在反馈，具有严格的线性相位）——IIR滤波器（存在反馈，但相位非线性，且频率选择性越好，非线性越严重）。

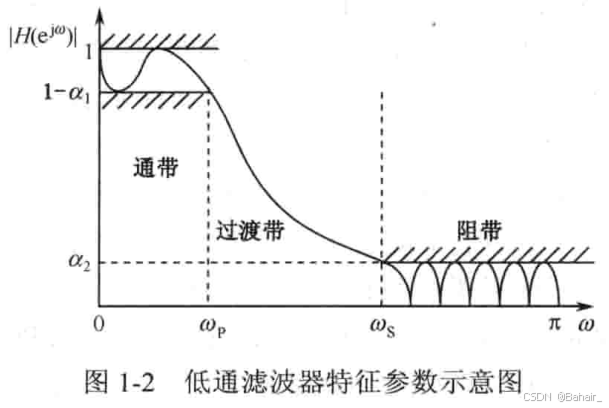

3.滤波器特征参数

通道容限：                      阻带容限：

通带截止频率：                      阻带截止频率：

通带最大衰减：

阻带最大衰减：



第二章 设计语言及环境介绍

一、MATLAB常用信号分析及处理函数

1.滤波函数

        其中，b、a分别为系统函数的分子和分母项组成的行矩阵，x为输入信号序列，函数返回输入序列x经滤波器滤波后的输出结果。

2.单位抽样响应函数

        其中，b、a分别为系统函数的分子和分母项组成的行矩阵，p为计算的点数。第一种用法直接绘制Stem图形；第二种方法将结果存到h中，不绘图。
