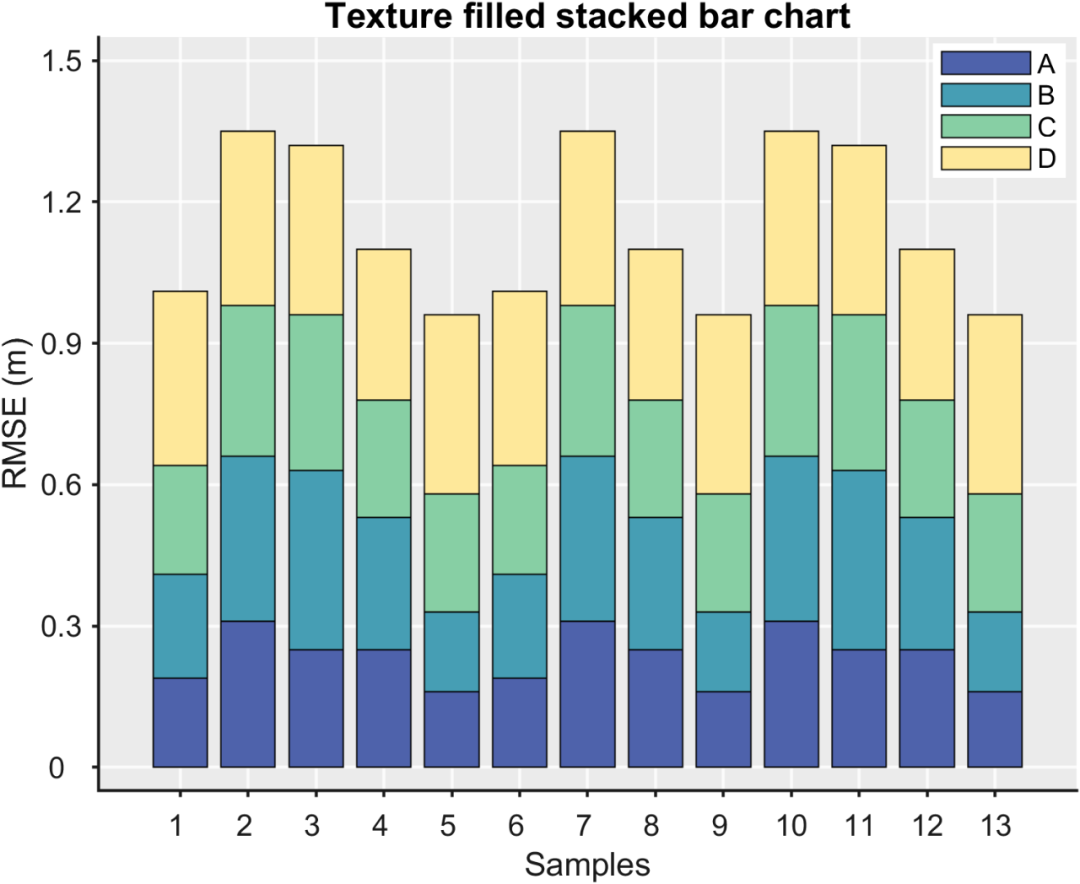

假如我们用Matlab绘制了这样一幅堆叠图：

看起来，哪哪都好，但就是感觉两条黑色的坐标轴框线有些碍事。

于是想，该怎么去掉呢？

网上对于这一问题比较常见的解答是，将坐标轴颜色设置为背景颜色：

set(gca,'XColor', [1 1 1], 'YColor', [1 1 1])

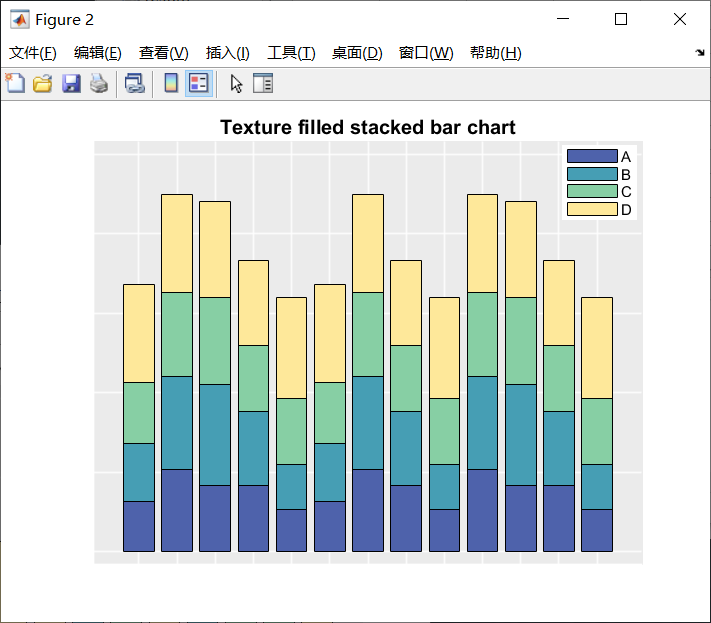

但是你会发现，虽然坐标轴“隐藏”了，但是连同刻度以及刻度标签也一起看不见了。

或者直接关闭坐标轴：

axis off

但显然也不是我们想要的效果。

如果你的脑袋够灵活，可能会想到：

直接画两条白线盖住坐标轴线不就好了吗？

hold ona = axis;plot([a(1) a(2)],[a(3) a(3)],'w','linewidth',1.5);plot([a(1) a(1)],[a(3) a(4)],'w','linewidth',1.5);set(gca,'layer','bottom')

确实，这样基本算是实现我们想要的效果了。

但其实，还有一种更加简单的方法。

这一方法用到了Matlab的隐藏命令（Yair Altman, 2014）：

% % 消除坐标轴线hAxes = gca;hAxes.XRuler.Axle.LineStyle = 'none';hAxes.YRuler.Axle.LineStyle = 'none';

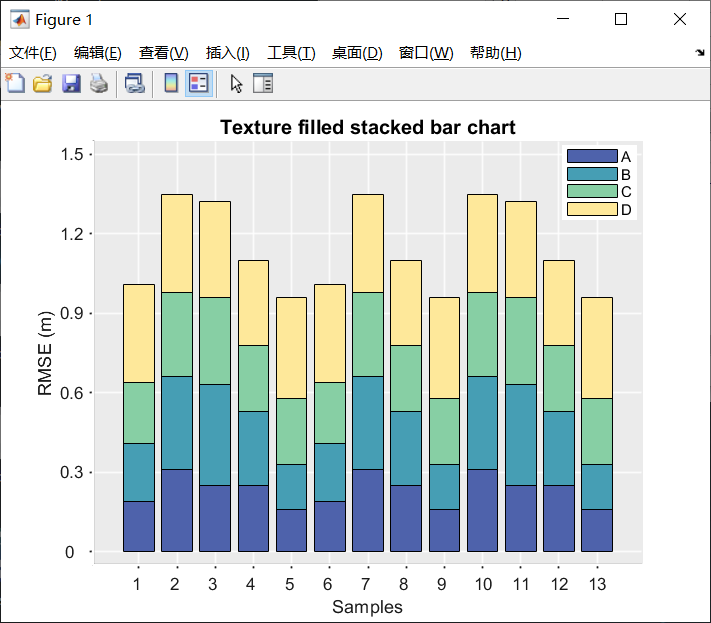

从整体效果上看，这一方法比画线法更加丝滑，而且看不出处理过的痕迹，所以推荐大家尝试使用。

特别提示：本期内容『数据+代码』已上传资源群中，加群的朋友请自行下载。有需要的朋友可以关注同名公号【阿昆的科研日常】，后台回复关键词【绘图桶】查看加入方式。

以上。
