电机 空心杯电机

空心杯电机定义之前我们先比较下

空心被电机和步进电机的区别

空心杯电机和步进电机的主要区别是在结构上：空心杯是无铁心转子的电机，步进电机是有铁心的电机。
就扭矩而言，步进相对来说更大，且成本更低，因为空心杯的结构决定了其不可能有大的功率，一般都是几W的，就现在的水平400多W到头了，但空心杯电机可以做得很小，且灵敏度高，速度高，更贵。

空心杯电机和普通电机的区别

一、结构不同

空心杯电机：属于直流永磁的伺服、控制电动机，也可以将其归类为微特电机。空心杯电动机在结构上突破了传统电机的转子结构形式，采用的是无铁芯转子，也叫空心杯型转子。这种新颖的转子结构彻底消除了由于铁芯形成涡流而造成的电能损耗。

二、原理不同

空心杯电机：空心杯电动机在结构上突破了传统电机的转子结构形式，采用的是无铁芯转子，也叫空心杯型转子。这种转子结构彻底消除了由于铁芯形成涡流而造成的电能损耗，同时其重量和转动惯量大幅降低，从而减少了转子自身的机械能损耗。

空心杯电机的分类

空心杯电机分为有刷和无刷两种，有刷空心杯电机转子无铁芯，无刷空心杯电机定子无铁芯。

有刷空心杯就是以线杯加换向器作为电机的转子，无刷空心杯就是以线杯做为定子，永磁磁铁作为转子的结构。

二、有刷电机与无刷电机的区别

1、有刷电机

有刷电机采用机械换向，磁极不动，线圈旋转。电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随电机转动的换相器和电刷来完成的。

在有刷电机中，这个过程是将各组线圈的两个电源输入端，依次排成一个环，相互之间用绝缘材料分隔，组成一个像圆柱体的东西，与电机轴连成一体，电源通过两个碳元素做成的小柱子（碳刷），在弹簧压力的作用下，从两个特定的固定位置，压在上面线圈电源输入环状圆柱上的两点，给一组线圈通电。

随着电机转动，不同时刻给不同线圈或同一个线圈的不同的两极通电，使得线圈产生磁场的N-S极与最靠近的永磁铁定子的N-S极有一个适合的角度差，磁场异性相吸、同性相斥，产生力量，推动电机转动。碳电极在线圈接线头上滑动，象刷子在物体表面刷，因此叫碳“刷”。

相互滑动，会摩擦碳刷，造成损耗，需要定期更换碳刷；碳刷与线圈接线头之间通断交替，会发生电火花，产生电磁破，干扰电子设备。

2、无刷电机

无刷电机采取电子换向，线圈不动，磁极旋转。无刷电机，是使用一套电子设备，通过霍尔元件，感知永磁体磁极的位置，根据这种感知，使用电子线路，适时切换线圈中电流的方向，保证产生正确方向的磁力，来驱动电机。消除了有刷电机的缺点。

这些电路，就是电机控制器。无刷电机的控制器，还可以实现一些有刷电机不能实现的功能，比如调整电源切换角，制动电机，使电机反转，锁住电机，利用刹车信号，停止给电机供电。现在电瓶车的电子报警锁，就充分利用了这些功能。

无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。由于无刷直流电动机是以自控式运行的，所以不会像变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。

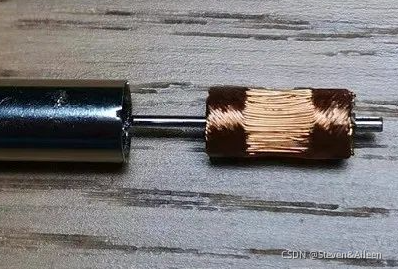

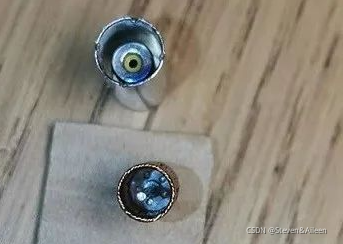

空心杯电机拆解

有刷无刷，永磁同步，步进，空心杯，统统拆开看看有什么不同 - 21ic电子网

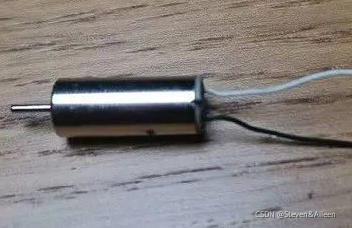

（716 空心杯，即直径 7mm，长度 16mm。）





 感谢网友分享
