OpenGL着色语言

接口块

从顶点着色器向片段着色器发送数据时，可以声明几个对应的输入/输出变量。将它们一个一个声明是着色器间发送数据最简单的方式了，但当程序变得更大时，希望发送的可能就不只是几个变量了，它还可能包括数组和结构体；为了帮助我们管理这些变量，GLSL为我们提供了一个叫做接口块(Interface Block)的东西，来方便我们组合这些变量。接口块的声明和struct的声明有点相像，不同的是，现在根据它是一个输入还是输出块(Block)，使用in或out关键字来定义的。

//顶点着色器
#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec2 aTexCoords;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

out VS_OUT
{
    vec2 TexCoords;
} vs_out;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    vs_out.TexCoords = aTexCoords;
}

//片元着色器
#version 330 core
out vec4 FragColor;

in VS_OUT
{
    vec2 TexCoords;
} fs_in;

uniform sampler2D texture;

void main()
{
    FragColor = texture(texture, fs_in.TexCoords);
}

Uniform缓冲对象

OpenGL提供了一个叫做Uniform缓冲对象(Uniform Buffer Object)的工具，它允许我们定义一系列在多个着色器中相同的全局Uniform变量。当使用Uniform缓冲对象的时候，我们只需要设置相关的uniform一次。当然，我们仍需要手动设置每个着色器中不同的uniform。并且创建和配置Uniform缓冲对象会有一点繁琐。

因为Uniform缓冲对象是一个缓冲，可以使用glGenBuffers来创建它，将它绑定到GL_UNIFORM_BUFFER缓冲目标，并将所有相关的uniform数据存入缓冲。

GLuint ubo;

glGenBuffers(1,&ubo);

glBindBuffer(GL_UNIFORM_BUFFER,ubo);

glBufferData(GL_UNIFORM_BUFFER,size,buffer,GL_STATIC_RAW);

//顶点着色器
#version 330 core
layout (location = 0) in vec3 aPos;

//将projection和view矩阵存储到Uniform块(Uniform Block)中：
//std140：定义的Uniform块对它的内容使用一个特定的内存布局。
layout (std140) uniform Matrices
{
    mat4 projection;
    mat4 view;
};

uniform mat4 model;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
}

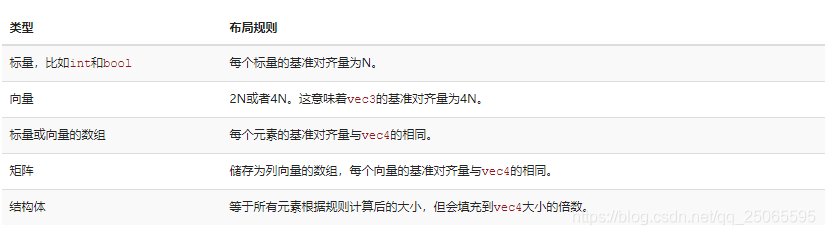

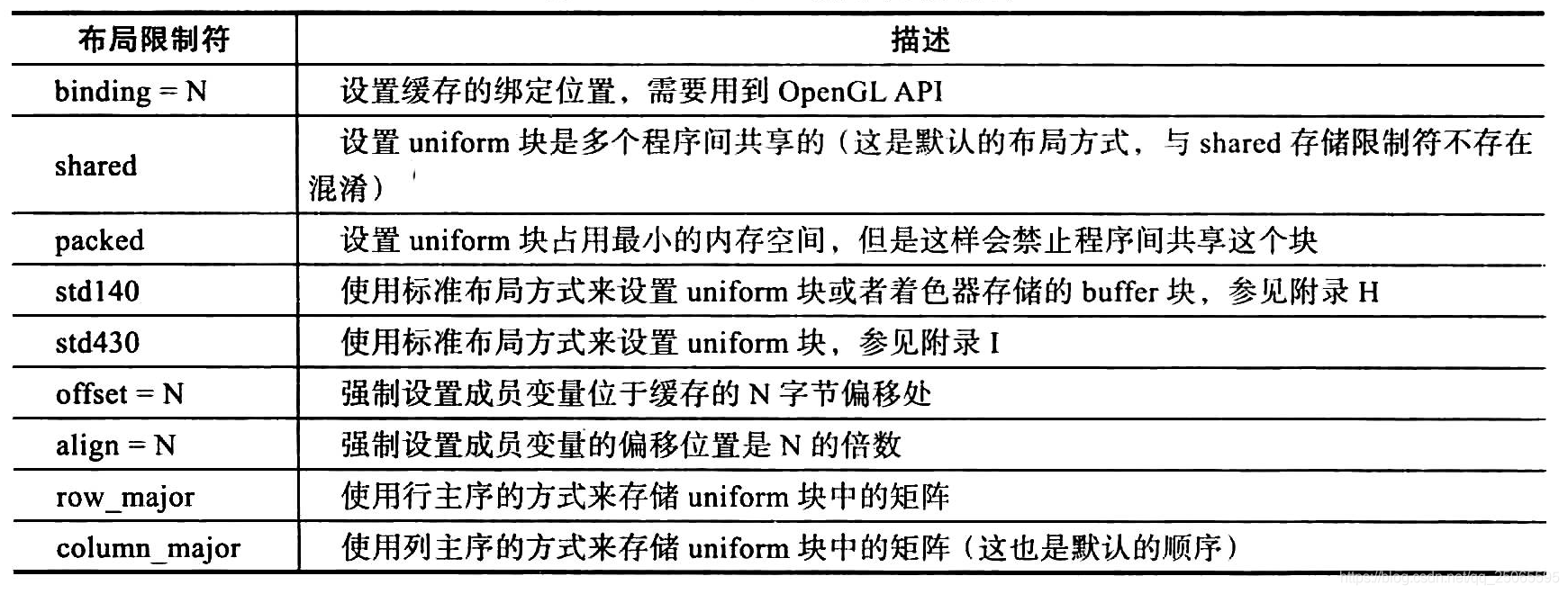

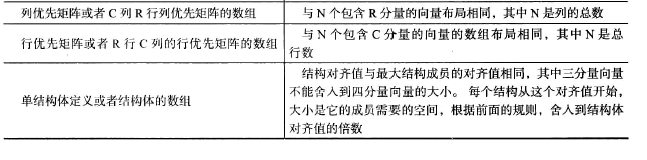

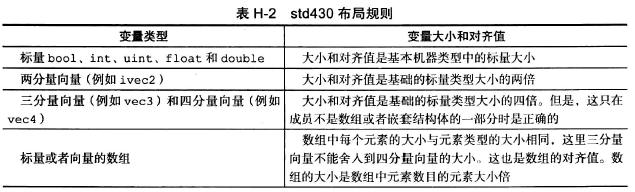

Uniform块布局

uniform 块的内容是储存在一个缓冲对象中，它实际只是一块预留内存。因为这块内存并不会保存它具体保存的是什么类型的数据，我们需要告诉openGL内存的哪一部分对应着着色器中的哪一个uniform变量。

layout (std140) uniform ExampleBlock
{
    float value;
    vec3  vector;
    mat4  matrix;
    float values[3];
    bool  boolean;
    int   integer;
};
