之前说到优化DrawCall可以降低CPU在渲染上的开销，那么是不是DrawCall越少就一定越好呢？单纯讨论DrawCall的话，确实是，但是如果为了合并DrawCall需要付出的代价很大，就会得不偿失。网格合并（Rebatch）就是UGUI解决DrawCall问题的代价之一。

什么是网格合并

我们知道UGUI绘制UI的过程需要创建Mesh信息，例如一个Image元素在Simple模式下会创建四个顶点，如果我们有100个相同的这样的Image，UGUI底层(Native Code部分)会将这100个Image的Mesh信息合并成一个大的Mesh，用同一个DrawCall发送给CPU，这就是网格合并，是UGUI行之有效的降低DrawCall提高效率的方法。

一切看起来很美好，但是，UI的Mesh信息相对于普通的Mesh来说有一个很大的不同，就是UI的Mesh信息是会变化的，而一旦某个UI元素的Mesh信息发生修改，那么和这个元素合并在一批的整个Mesh都会变成不可用，此时就只能重新合并，颇有种“一块臭肉坏了满锅汤”的意味。

可以根据一个例子来体会下这个过程

public class RebatchSimulation : MonoBehaviour
{
    public RectTransform UIElement;
    public RectTransform StaticUIRoot;
    public RectTransform DancingUIRoot;

    const int StaticUINum = 5000;
    const int DancingUINum = 1;

    private List<RectTransform> _dancingElements = new List<RectTransform> ();

    private bool _dancing = false;

    // Start is called before the first frame update
    void Start()
    {
        for (int idx = 0; idx < StaticUINum; ++idx) {
            RectTransform staticUI = GameObject.Instantiate(UIElement, StaticUIRoot);
            staticUI.anchoredPosition = Vector2.right *  (idx - StaticUINum / 2);
        }
        for(int idx = 0; idx < DancingUINum; ++idx) {
            RectTransform dancingUI = GameObject.Instantiate(UIElement, DancingUIRoot);
            dancingUI.anchoredPosition = Vector2.zero;
            _dancingElements.Add(dancingUI);
        }
    }

    // Update is called once per frame
    void Update()
    {
        if (Input.GetKeyDown(KeyCode.Space)) {
            _dancing = !_dancing;
        }
        if (_dancing) {
            int dancingRectCount = _dancingElements.Count;
            for (int idx = 0; idx < dancingRectCount; ++idx) {
                RectTransform dancingRect = _dancingElements[idx];
                if (dancingRect != null) {
                    dancingRect.anchoredPosition = new Vector2(Random.Range(-50, 50), Random.Range(-50, 50));
                }
            }
        }
    }
}

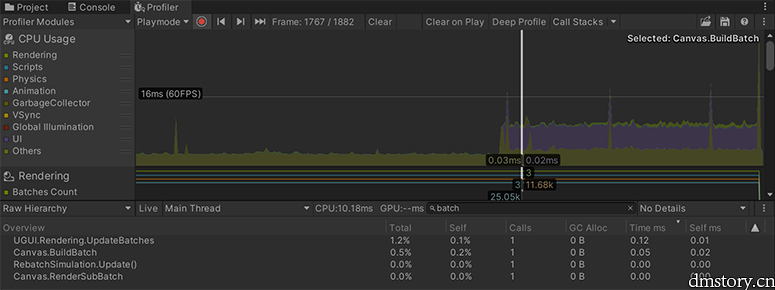

我们创建了5000个静止的Image和一个跳舞的Image，跳舞是指我们可以通过按下空格键来切换跳舞状态，当处于跳舞状态时，它会随机出现在一个位置。通过Unity的Profiler可以体会下这种变化：

通过搜索可以发现Canvas.BuildBatch这一项的Call是1，即被调用一次，而在跳舞之前这一项的Call为0。

可以通过这种方式测试下常见的对UI元素的修改方式是否导致Rebatch：

修改内容	是否导致Rebatch
anchorPosition	√
sizeDelta	√
localPosition	√
localRotation	√
localScale	√
SetActive	√
color	√
SourceImage	√
raycastTarget	×
text	√

可以看到大部分对于UI的操作都会引起Rebatch，这可能也是很多人将Rebuild和Rebatch混为一谈的原因，毕竟一旦对UI元素进行了操作，Rebuild和Rebatch几乎都会发生。但是他们本质上是不同的东西，Rebuild发生在C#层面，是某个具体的元素重新生成Mesh信息，性能消耗受发生Rebuild的元素多少影响，而Rebatch发生在Native Code层面，是合并后的Mesh信息需要重组，其性能消耗受发生次数和涉及Mesh复杂程度影响。

建议

可以说只要UI元素需要动1，Rebatch就是不可避免的，我们能做的只是将他的开销降低，也就是降低需要动的UI元素经过Batch后的Mesh的复杂程度，这就是老生常谈的“动静分离”的本质。以我们的RebatchSimulation为例，这里把5000个不动的元素和1个动的元素放在一个Canvas下，也就是UGUI会将这5001个UI元素的Mesh信息合并成一个大的Mesh处理，这时其中一个元素动了，这个大的Mesh就需要重新组建，造成严重的性能开销。优化的方法也很明显，就是将它们分离到不同的Canvas下，由于UGUI渲染是以Canvas为单位，动的元素就不会影响到其他Canvas里面静的元素。

注意

Rebatch组建Mesh是以Canvas为单位而非DrawCall，也就是说一个UI元素动了，是以Canvas为单位去Rebatch，把动的元素分隔到单独DrawCall并不能达到动静分离的目的。
