卷积神经网络（CNN）在计算机视觉中起着关键作用，有效解决了大图像分类中的过拟合问题。边缘检测通过卷积操作实现，通过不同过滤器检测图像的垂直和水平边缘。Padding用于保持图像尺寸不变，避免信息丢失。卷积步长影响输出图像大小。CNN的层包括卷积层、池化层和全连接层，通过参数共享和稀疏连接减少参数数量，提高网络效率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

计算机视觉

计算机视觉可以应用到许多问题中，比如图片分类器，物体检测，图片风格转化。目前计算机视觉发展得非常迅速，这些问题都能够得以解决。

以前使用神经网络对图像进行分类，使用的图像都比较小，比如64*64*3，特征向量长度有12288，这个特征向量已经很大了。我们更希望能对大的图像进行分类，但是图像大小是1000*1000*3，特征向量长3000000，对应的神经网络就非常大，这就很容易出现过拟合现象。幸运的是，卷积神经网络可以解决这一问题。

边缘检测

图像边缘是指图像中明暗变化的区域。

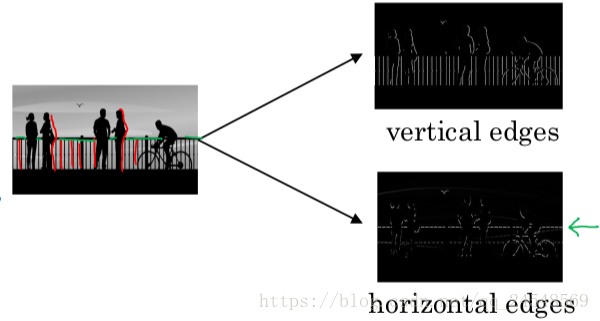

图像的垂直边缘和水平边缘
上图右侧明亮的地方表示原图的边缘，分别是垂直边缘和水平边缘。

边缘检测的方法是对图像进行卷积操作，图像与一个过滤器（或者称为核）进行卷积，得到新的矩阵表示图像的边缘检测结果。

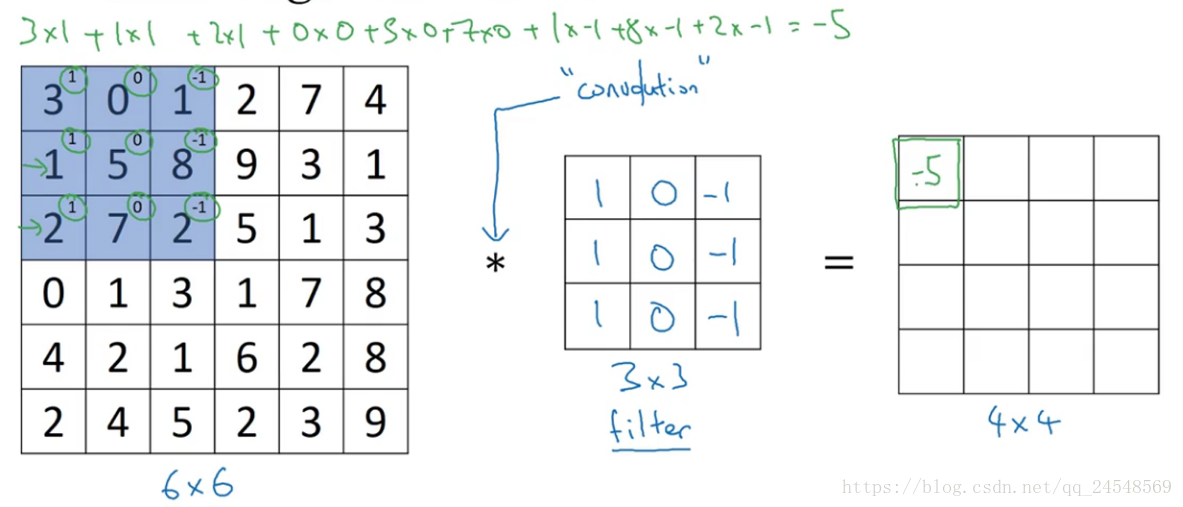

卷积运算1
上图是卷积操作的其中一步，中间的“*”表示卷积操作，左边的矩阵表示图像（灰度图）,中间的矩阵是过滤器。把过滤器移动到图像上作为掩膜，计算卷积值， $3\times1+1\times1+2\times1+0\times0+5\times0+7\times0+1\times-1+8\times-1+2\times-1=-5$ ，-5就是这个区域的值。接着移动过滤器

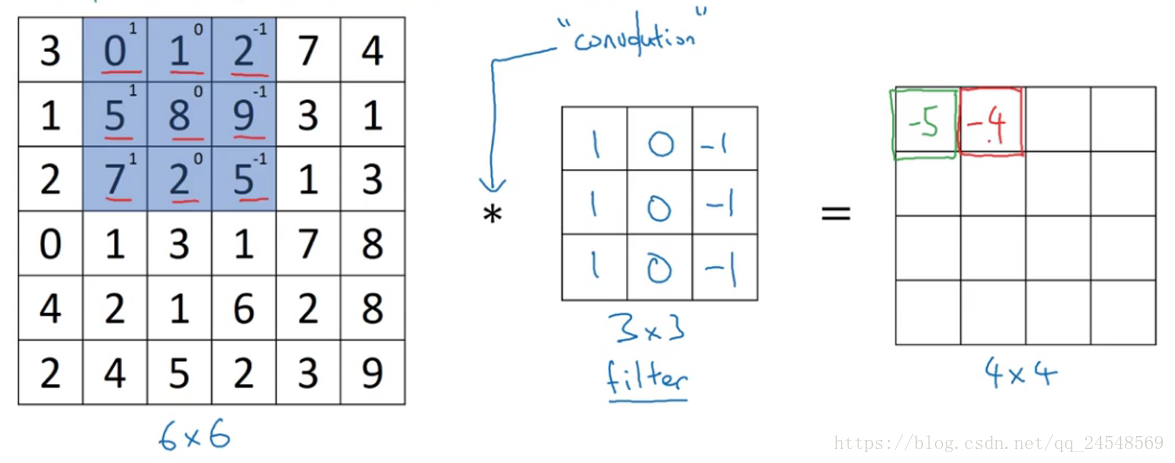

卷积运算2

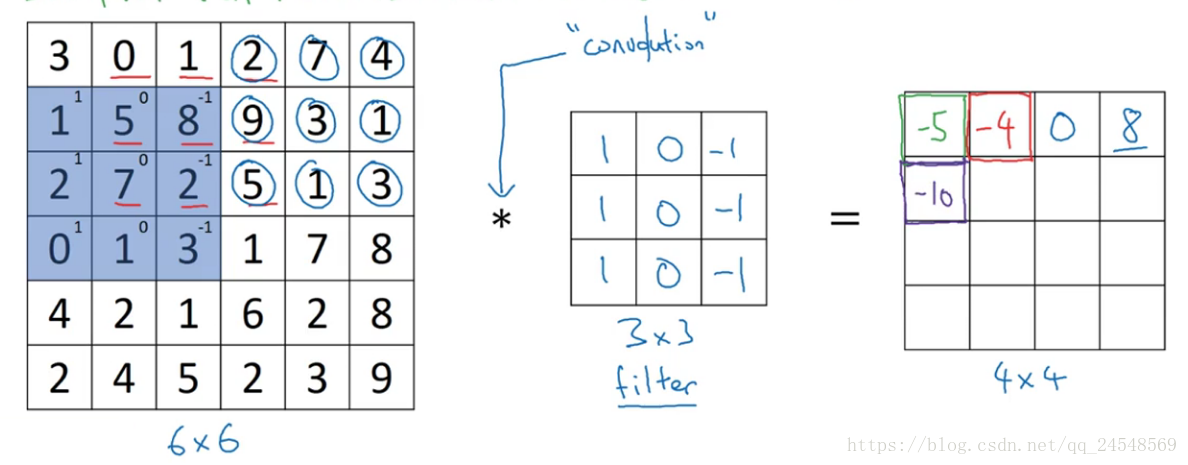

计算新区域的卷积值为-4。计算完第一行后，向下移动过滤器，继续计算第二行
卷积运算3
最后得到的结果是

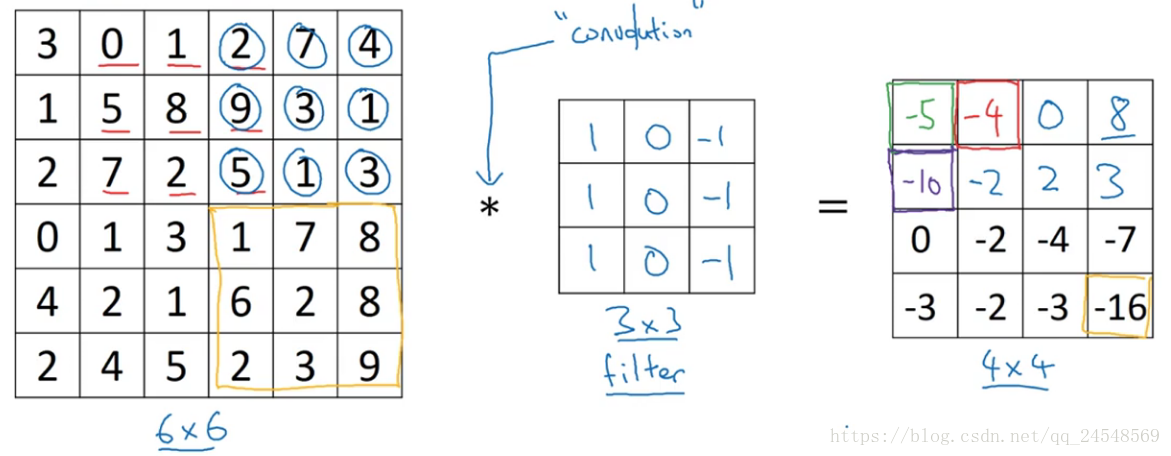

卷积运算4

来看一个特殊的例子，

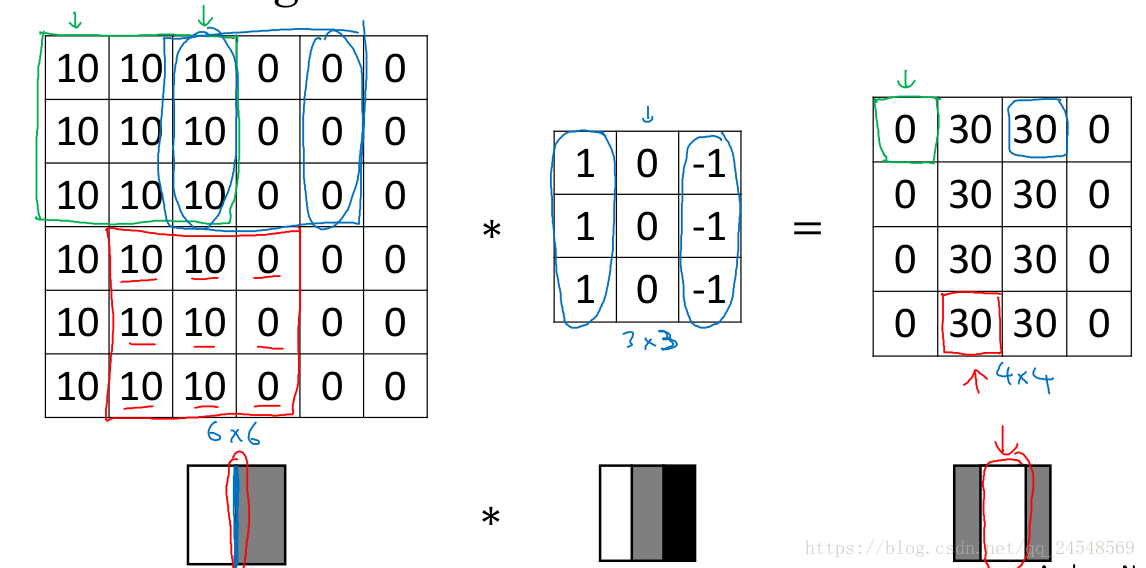

垂直边缘检测1
上图下方的方块可以直观地表现出图像的边缘部分。原图中间部分是黑白的分界线，进行垂直边缘检测后，得到的结果中间是白色，两边是灰色，说明原图中间部分是边缘。

把过滤器垂直翻转，重新进行卷积运算，得到的结果是
垂直边缘检测2
结果的中间黑色的部分才表示原图的边缘。所以一般把卷积的结果再取绝对值。

水平边缘检测和垂直边缘检测一样，只是过滤器不一样。水平边缘检测的过滤器是在水平方向上取值，比如

⎡ ⎣ ⎢ 10 - 1 10 - 1 10 - 1 ⎤ ⎦ ⎥

$\begin{bmatrix} 1 & 1 & 1 \\ 0 & 0 & 0 \\ -1 & -1 & -1 \\ \end{bmatrix}$

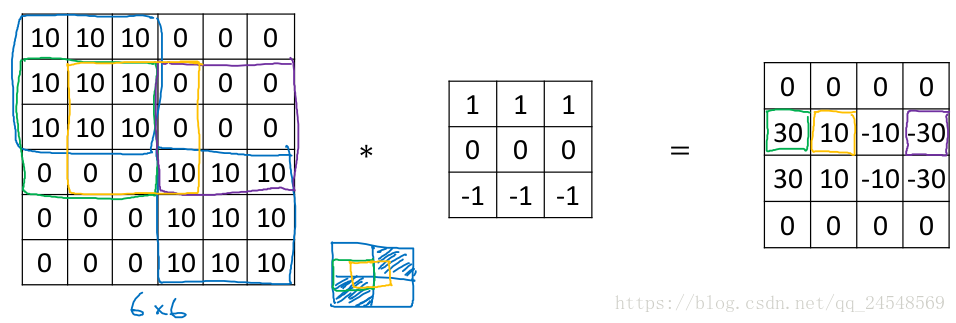

水平边缘检测例子:

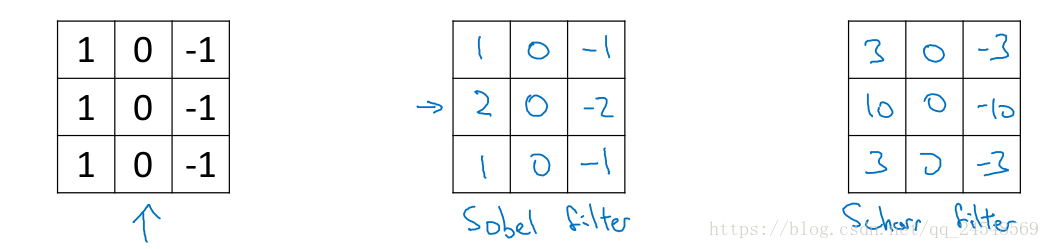

过滤器有许多种，有Sobel过滤器、Scharr过滤器等。

过滤器的参数不同，可以实现不同的过滤器，实现不同的边缘检测，比如45°、70°边缘检测。

编程语言实现的卷积操作函数有许多，在python中是conv_forward，在tensorflow中是tf.nn.conv2d，在keras中是Conv2D。

Padding

上述所说的卷积操作会缩小图片的大小，本来是6 $\times$ 6的图片，卷积之后变成4 $\times$ 4的图片。缩小图片会丢掉图片边界的边缘信息。而且，深度网络通常有100多层，图片每经过一层，便会缩小，最后得到一幅非常小的图片，这不符合实际需求。我们可以使用Padding来使得卷积后图片不变小。

Padding就是在卷积之前扩大原来的图片

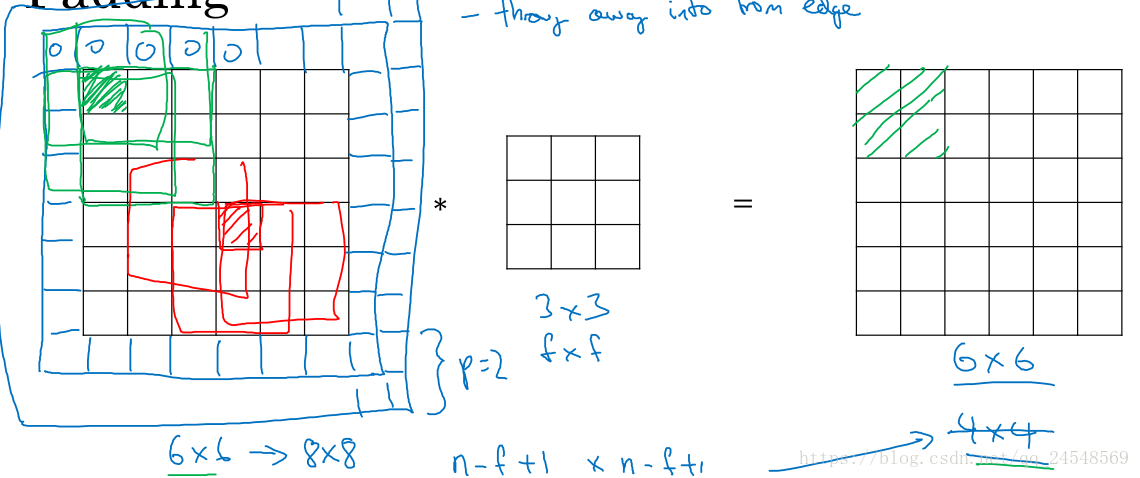

Padding图片
扩大6 $\times$ 6的图片1个像素，然后使用3 $\times$ 3的过滤器进行卷积，最后得到与原图一样大小的6 $\times$ 6的图片。可以使用0来填充添加的像素。

假设原图大小为n $\times$ n，过滤器大小为f $\times$ f，卷积后的图片大小为 $(n-f+1) \times (n-f+1)$ 。设原图Padding后四周添加p个像素，原图变为 $(n+2p) \times (n+2p)$ 则Padding卷积的图片大小为 $(n+2p-f+1) \times (n+2p-f+1)$ 。为了保证卷积后的图片与原图一样大，则 $2p-f+1=0$ ，p
