CW32充电检测仪-双向直通版使用体验

最近CW32的活动

每位用户可以用 一元 的价格购买一款 CW32L010 开发板新产品。
笔者有幸抢到了一个资格。
没抢到的也没关系。15块也可以买一个，不算贵。一顿饭钱罢了。

---

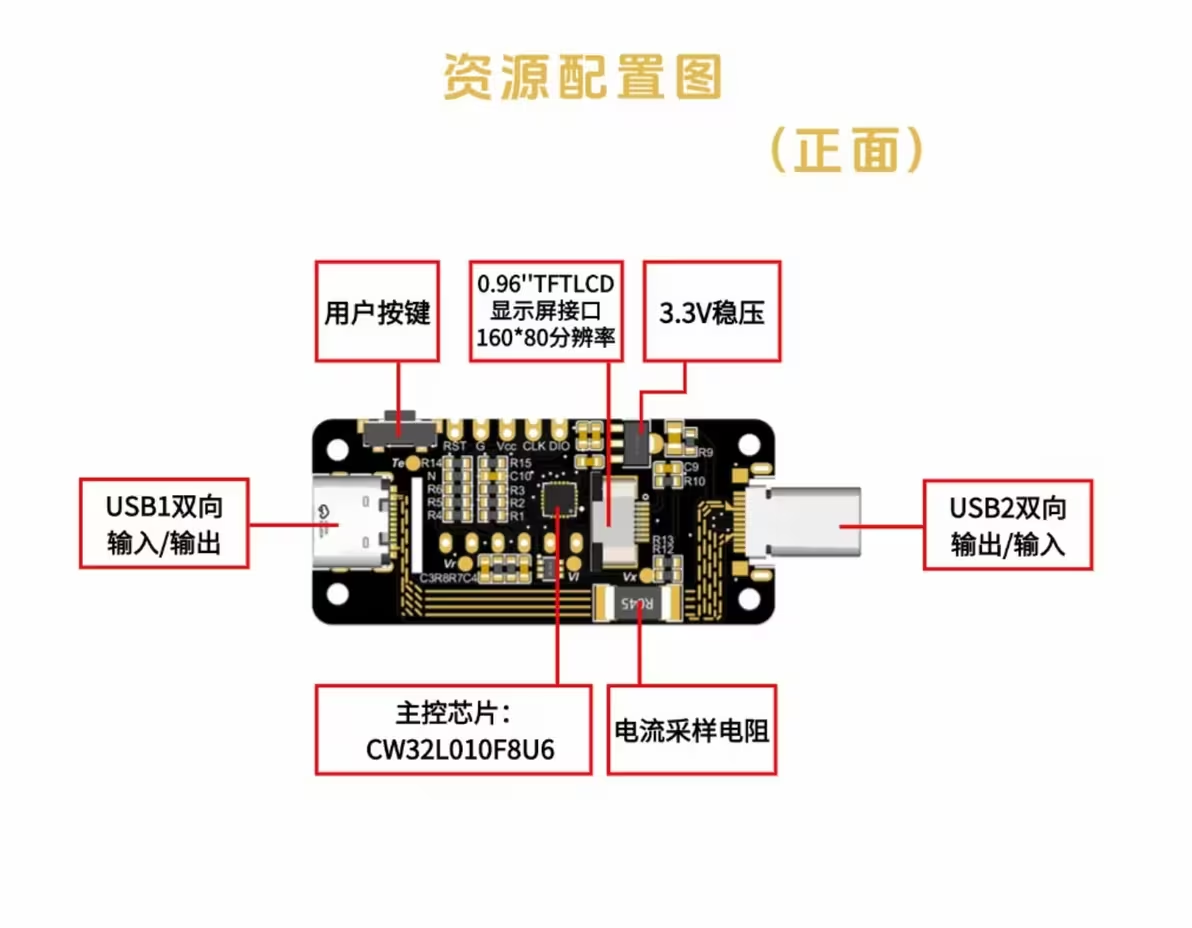

资源配置图

先看看资源配置图：

图1 资源配置图

---

开箱体验

里面有一个电流表和一个数码管。笔者选择用TFT
按照官方提供的参考配置购买：

图2 官方参考配置

---

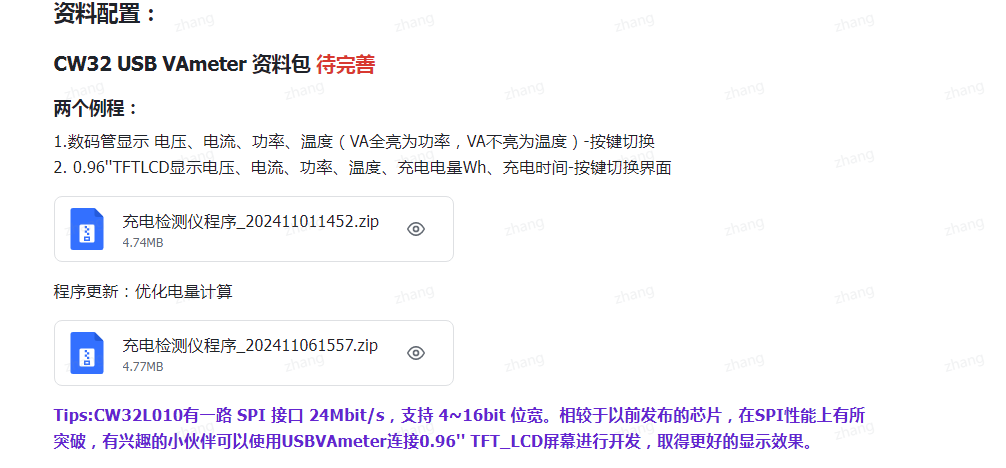

下载程序源码

图3 程序源码

程序下载链接: CW32 程序源码

---

驱动调试问题

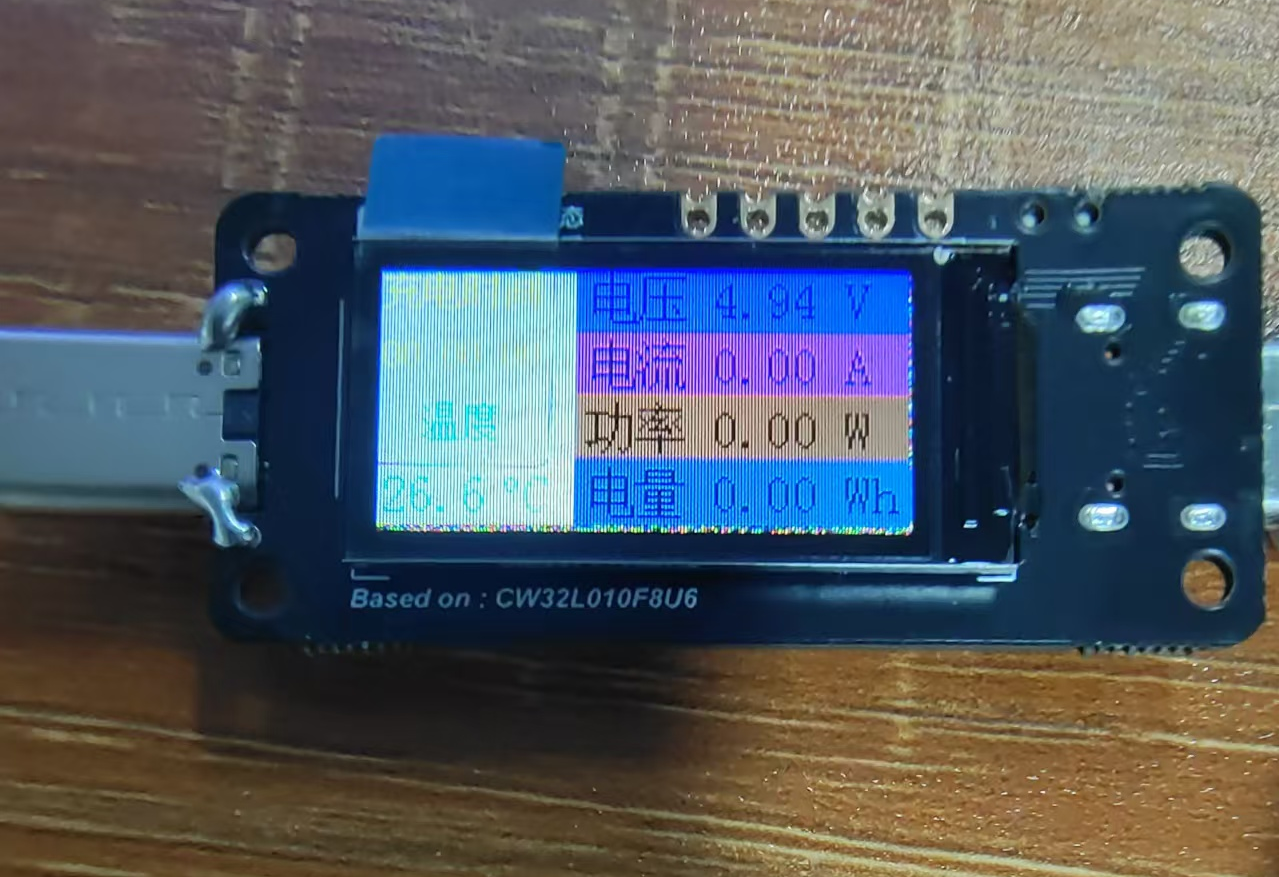

发现颜色显示不正确，且有白边：

图4 颜色显示问题

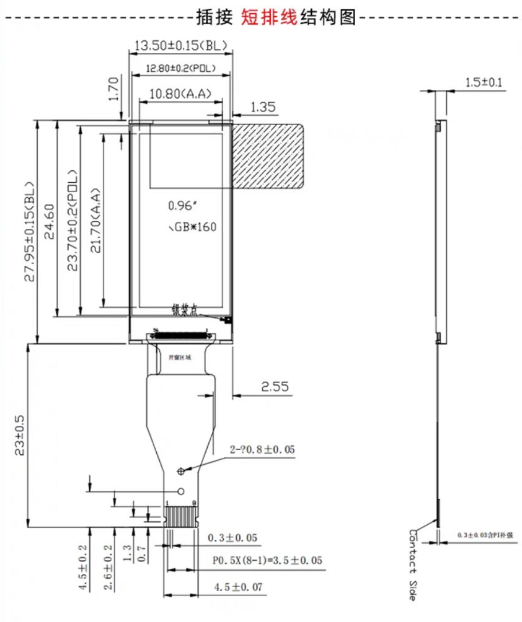

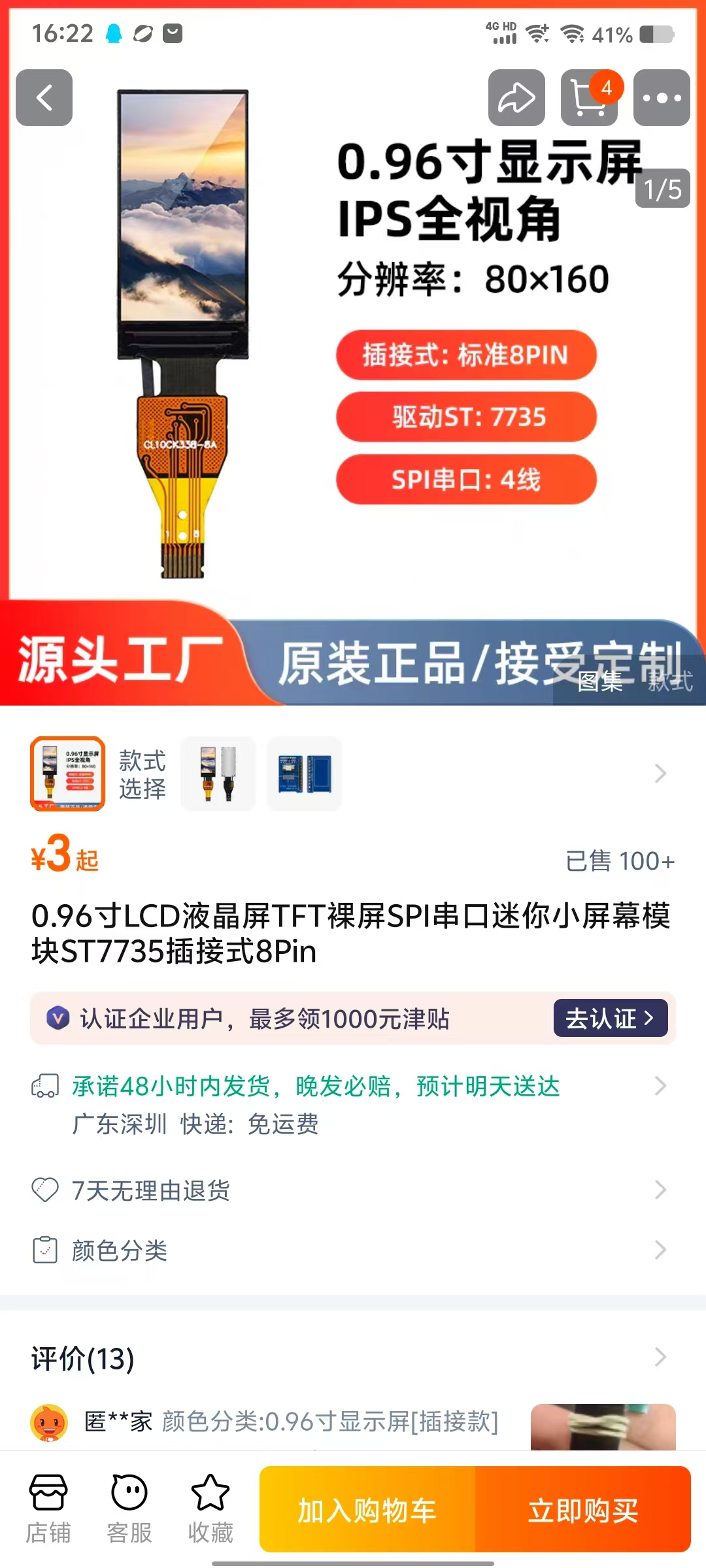

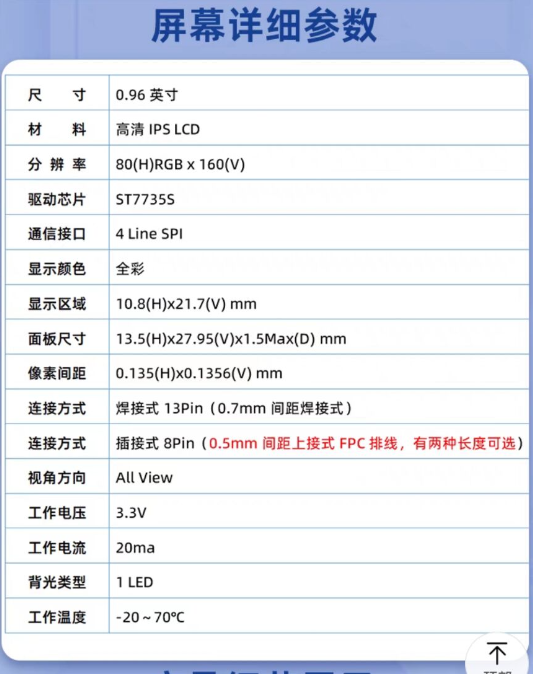

查了淘宝，发现驱动芯片不带“S”：

图5 芯片对比

---

解决方法

改一下驱动 就可以了！
打开刚刚下载的源码

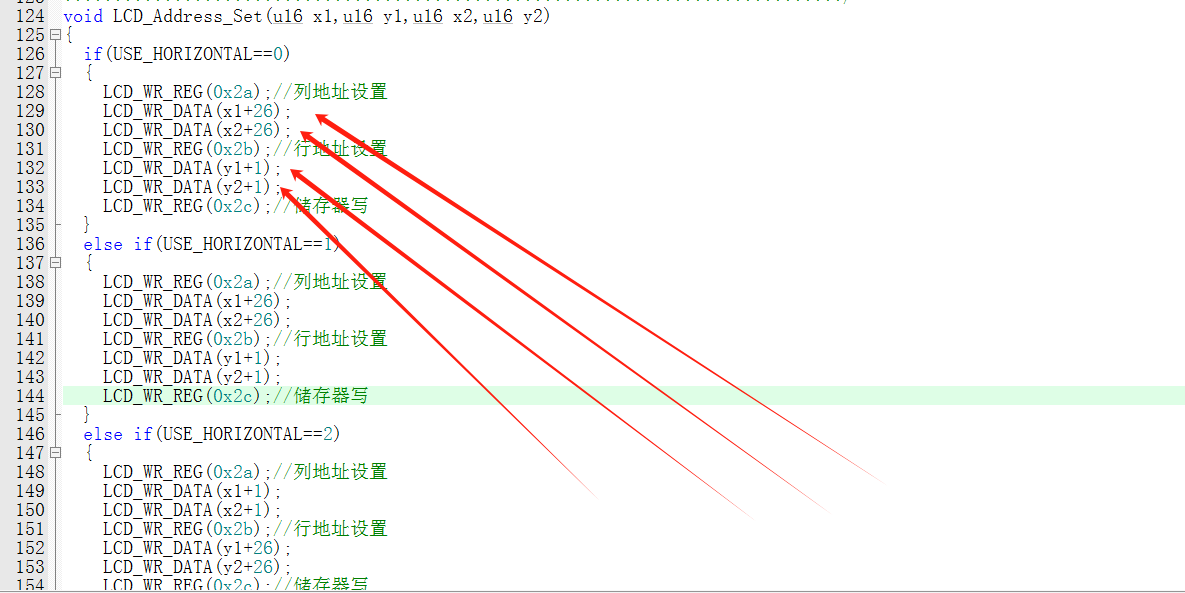

按照红箭头标记的格式修改就可以了。电流表用的是USE_HORIZONTAL==3。我们也可以只修改第三个。

图6 需要修改的部分1

// 需要修改的部分2
// 在lcd_init.c中的初始化函数添加一个
void LCD_Init(void)
{
	long i;

	LCD_GPIO_Init();//初始化GPIO

	LCD_RES_Clr();//复位
	 for(i=0;i<10000;i++);
	LCD_RES_Set();
	 for(i=0;i<10000;i++);

	LCD_BLK_Set();//打开背光
   for(i=0;i<10000;i++);

	LCD_WR_REG(0x11);//Sleep exit
	 for(i=0;i<200000;i++);               //Delay 120ms
	LCD_WR_REG(0xB1);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);

	LCD_WR_REG(0xB2);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);

	LCD_WR_REG(0xB3);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);

	LCD_WR_REG(0xB4);     //Dot inversion
	LCD_WR_DATA8(0x03);

	LCD_WR_REG(0xC0);
	LCD_WR_DATA8(0x0E);
	LCD_WR_DATA8(0x0E);
	LCD_WR_DATA8(0x04);

	LCD_WR_REG(0xC1);
	LCD_WR_DATA8(0xC5);

	LCD_WR_REG(0xC2);
	LCD_WR_DATA8(0x0d);
	LCD_WR_DATA8(0x00);

	LCD_WR_REG(0xC3);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0x2A);

	LCD_WR_REG(0xC4);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0xEE);

	LCD_WR_REG(0xC5);     //VCOM
	LCD_WR_DATA8(0x06); //1D  .06


	LCD_WR_REG(0x36);     //MX, MY, RGB mode
	if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x08);
	else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC8);
	else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x78);
	else LCD_WR_DATA8(0xA8);

	LCD_WR_REG(0x21);

	LCD_WR_REG(0x3A);
	LCD_WR_DATA8(0x55);

	LCD_WR_REG(0xE0);
	LCD_WR_DATA8(0x0b);
	LCD_WR_DATA8(0x17);
	LCD_WR_DATA8(0x0a);
	LCD_WR_DATA8(0x0d);
	LCD_WR_DATA8(0x1a);
	LCD_WR_DATA8(0x19);
	LCD_WR_DATA8(0x16);
	LCD_WR_DATA8(0x1d);
	LCD_WR_DATA8(0x21);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x37);
	LCD_WR_DATA8(0x3c);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x09);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x10);

	LCD_WR_REG(0xE1);
	LCD_WR_DATA8(0x0c);
	LCD_WR_DATA8(0x19);
	LCD_WR_DATA8(0x09);
	LCD_WR_DATA8(0x0d);
	LCD_WR_DATA8(0x1b);
	LCD_WR_DATA8(0x19);
	LCD_WR_DATA8(0x15);
	LCD_WR_DATA8(0x1d);
	LCD_WR_DATA8(0x21);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x39);
	LCD_WR_DATA8(0x3E);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x09);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x10);

//	delay1ms (120);
 for(i=0;i<200000;i++);
	LCD_WR_REG(0x29);     //Display on
}

不想自己去改的也可以下载我gitee上的代码

###CW32 电流表程序源码-适配ST7735

面板设计

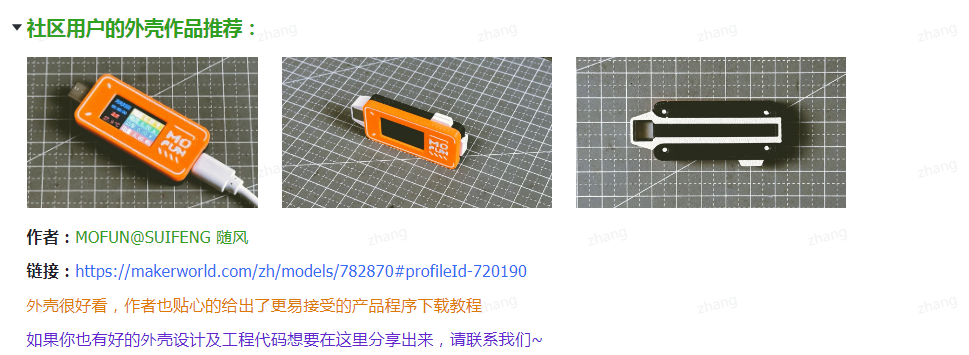

一开始本想使用这个官方推荐的外壳。设计得非常美观，但是想到自己没有打印机且立创如果打印彩色的可能会比较贵，然后又刚好抢到了立创的面板券。还是选择的使用面板吧。

---

先打开官方的开源连接

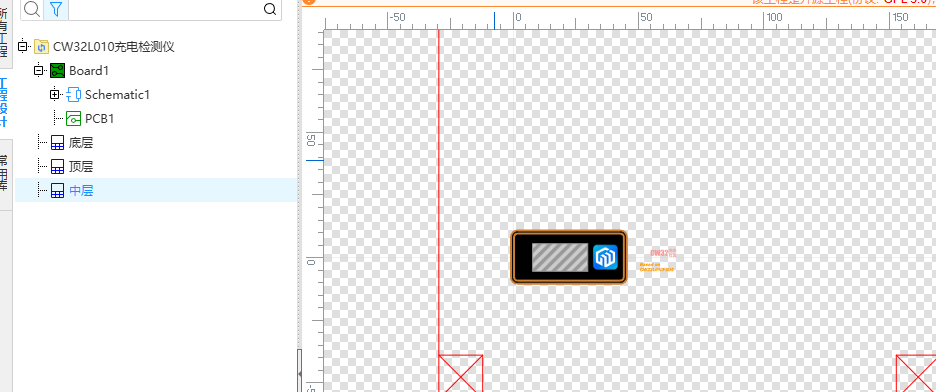

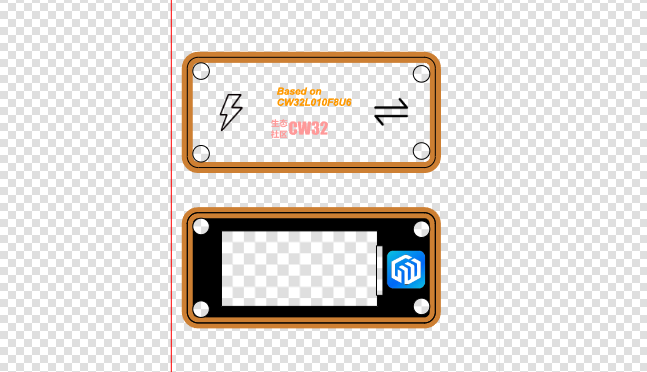

面板官方的有顶层、中层、顶层

我把他改了下

变成这样

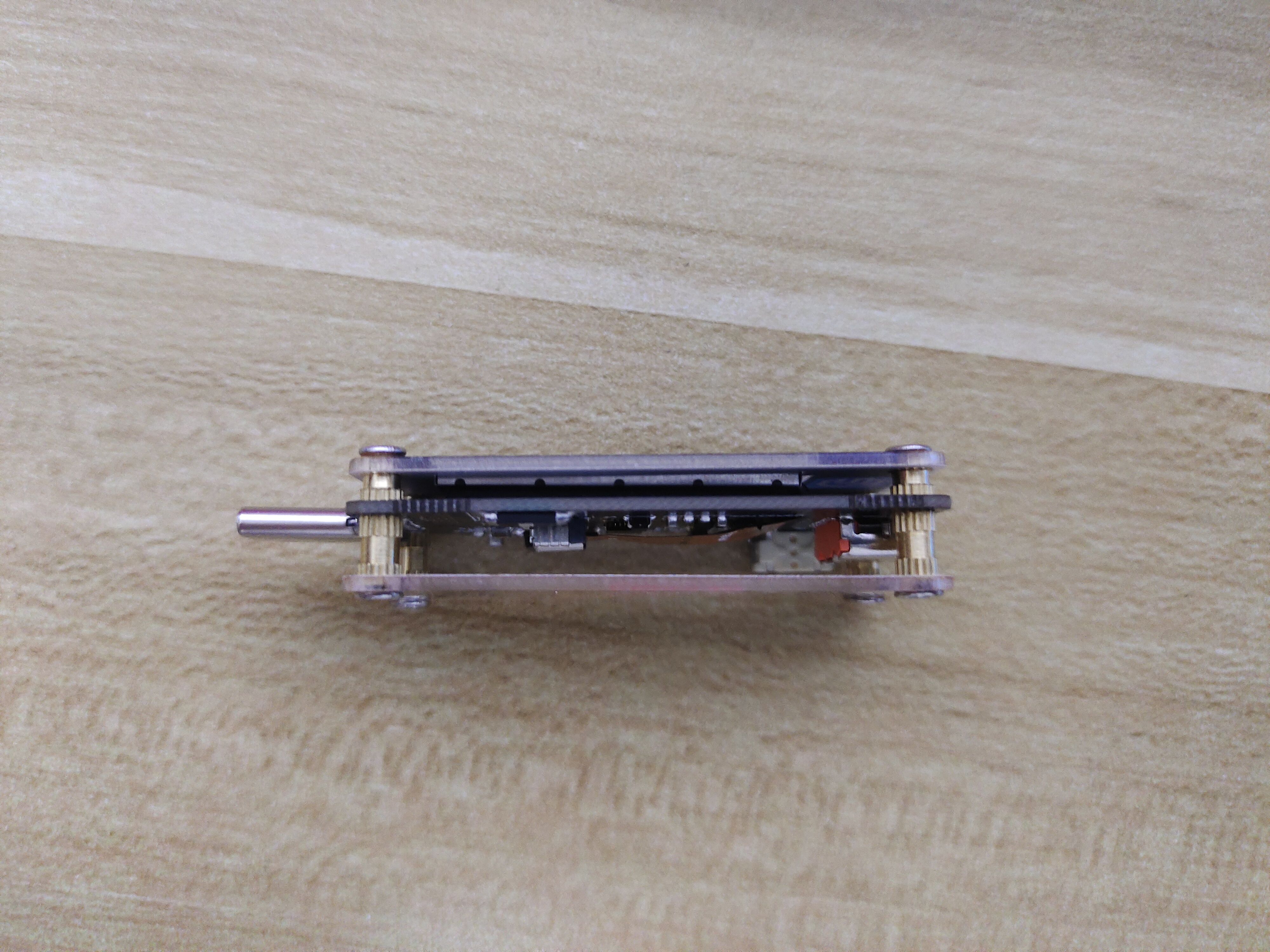

最终的实际效果

中间分别用m2x5铜柱和m2x3的铜柱固定。使用了m2x6以及m2x3对螺丝固定

---
