前言

最近在做模型的量化与量化后模型在arm平台上的迁移工作，为了保证量化后的模型在python下与在arm下运行的一致性（相同输入下，不同环境下的输出完全一致），需要对python下模型前向传播的每个操作的激活值、权重、输入的量化参数（scale与zero_point）、权重的量化参数（scale与zero_point）都能查看，在这个查看的过程中，发现VSCODE帮了大忙，因此记录一下VSCODE调试控制台的使用，便于自己与他人后续参考使用。

查看加载模型的参数

我在保存模型时，仅保存了模型的参数信息，而非整个模型的结构信息：

torch.save(model_object.state_dict(), 'params.pth')

加载模型的参数信息，则需：

state_dict = model_object.load_state_dict(torch.load('params.pth'))

state_dict为OrderedDict类型，加载后，在左侧的变量栏可以看到state_dict包含的一些key, value
在这里插入图片描述

对于模型比较大的，在左侧栏可能看不全state_dict包含的所有key，value，可以通过遍历查看state_dict中的key值

for k,v in stat_dict.items():
        # if `v` is `torch.Tensor`, then save it into dict:
        print(k)

查看或修改state_dict中的值

这里以查看并修改模型中某一层的激活scale值、权重scale值为例

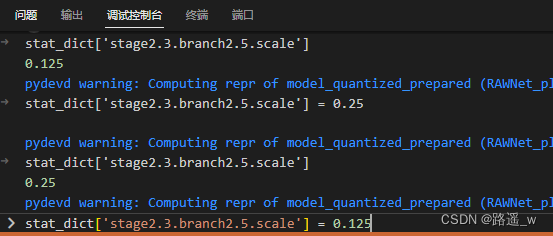

查看并修改激活scale的值
在调试控制台，可以通过state_dict的key值对其进行查看，并修改其中的值
在这里插入图片描述
查看修改权重scale的值

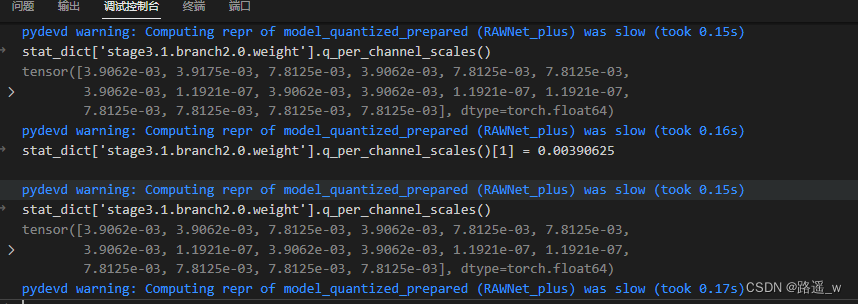

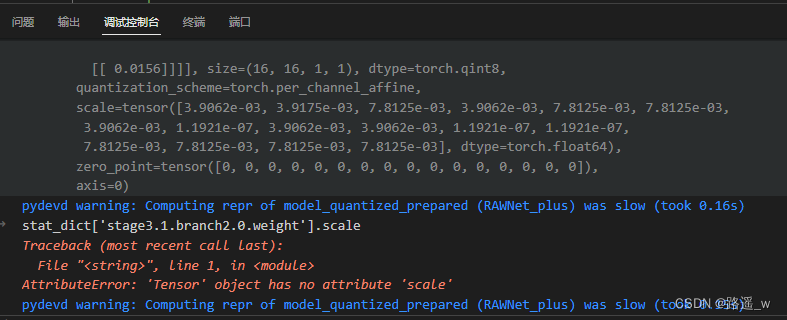

通过stat_dict['stage3.1.branch2.0.weight']可以查看到stage3.1.branch2.0的权重是一个Tensor，这里是量化后的模型，可以看到tensor中还有scale, zero_point等属性，但是直接使用stat_dict['stage3.1.branch2.0.weight'].scale是无法查看到scale的值的，也就无法通过这种方式对其进行修改。查看与修改应使用stat_dict['stage3.1.branch2.0.weight'].q_per_channel_scales(),如下图：
在这里插入图片描述

对模型的前向传播进行跟踪

现在的网络大都不是简单的只有conv，fc这样的平直的结构，二是有一些其他的基本单元，如，Resnet的残差块，MobileNet中的瓶颈层等等。这种基本单元的构成会使得调试的时候，深入查看某个基本单元的某一层的值有点麻烦。以shufflenetv2的基本单元InvertedResidual为例。branch1为空，或depthwise conv + pointwise conv，branch2为pointwise conv + depthwise conv + pointwise conv。

class InvertedResidual(nn.Module):
    def __init__(self, inp, oup, stride):
        super(InvertedResidual, self).__init__()

        if not (1 <= stride <= 3):
            raise ValueError('illegal stride value')
        self.stride = stride

        branch_features = oup // 2
        assert (self.stride != 1) or (inp == branch_features << 1)

        if self.stride > 1:
            self.branch1 = nn.Sequential(
                self.depthwise_conv(inp, inp, kernel_size=3, stride=self.stride, padding=1),
                nn.BatchNorm2d(inp),
                nn.Conv2d(inp, branch_features, kernel_size=1, stride=1, padding=0, bias=False),
                nn.BatchNorm2d(branch_features),
                nn.ReLU(inplace=True),
            )
        else:
            self.branch1 = nn.Sequential()

        self.branch2 = nn.Sequential(
            nn.Conv2d(inp if (self.stride > 1) else branch_features,
                      branch_features, kernel_size=1, stride=1, padding=0, bias=False),
            nn.BatchNorm2d(branch_features),
            nn.ReLU(inplace=True),
            self.depthwise_conv(branch_features, branch_features, kernel_size=3, stride=self.stride, padding=1),
            nn.BatchNorm2d(branch_features),
            nn.Conv2d(branch_features, branch_features, kernel_size=1, stride=1, padding=0, bias=False),
            nn.BatchNorm2d(branch_features),
            nn.ReLU(inplace=True),
        )

    @staticmethod
    def depthwise_conv(i, o, kernel_size, stride=1, padding=0, bias=False):
        return nn.Conv2d(i, o, kernel_size, stride, padding, bias=bias, groups=i)

    def forward(self, x):
        if self.stride == 1:
            x1, x2 = x.chunk(2, dim=1)
            out = torch.cat((x1, self.branch2(x2)), dim=1)
        else:
            out = torch.cat((self.branch1(x), self.branch2(x)), dim=1)  # 可在此处加断点

        out = channel_shuffle(out, 2)

        return out

查看基本单元中某一层权重的值

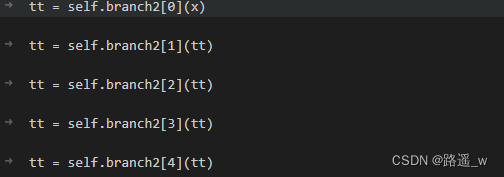

调试时，在前向传播里添加断点，在InvertedResidual中branch1，branch2是作为一个整体前向传播的，如果想要具体查看内部某一层的执行情况，可以在调试控制台中实现。
在这里插入图片描述

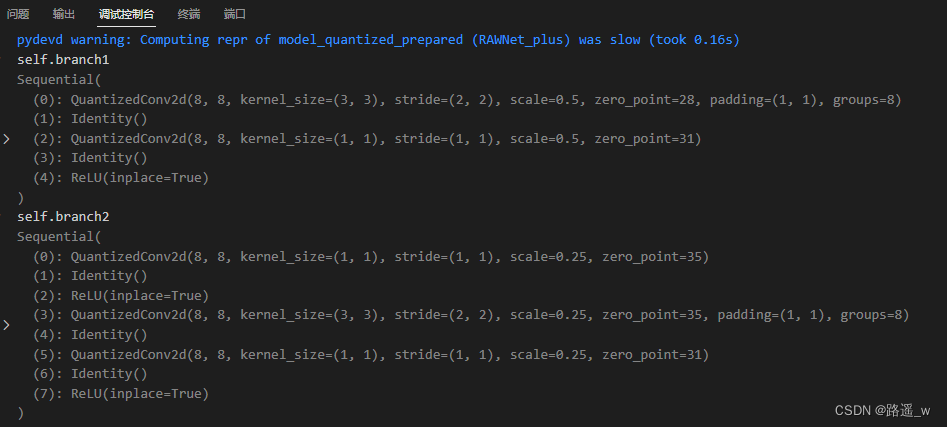

上图是branch1和branch2的结构，这里量化的时候CONV与BN进行了融合，因此CONV变成了QuantizedConv2d，BN变为了Identity()。如果想要查看branch1.0.weight则可以在调试控制台中使用self.branch1[0].state_dict()['weight']进行查看
在这里插入图片描述

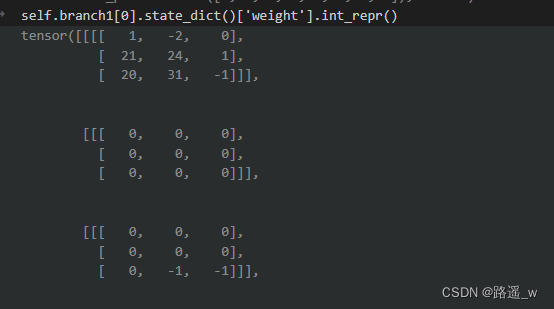

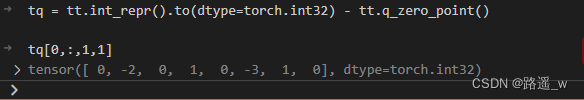

使用self.branch1[0].state_dict()['weight'].int_repr()可以查看该层量化后的权重值
