本文介绍使用DS逻辑分析仪解析I2C协议的过程。通过逻辑分析仪可以清晰地观察到start bit、地址写入、ACK确认、数据写入等过程，并能直接以十六进制形式展示数据，便于比对验证。文章还提供了硬件连接方法及软件配置步骤。

示波器的优势是可以看波形的幅值和毛刺，逻辑分析仪也有优势，可以解析电平，不用再瞪大眼睛一个bit一个bit的数，数完再分析哪一位是ACK，哪一位是Data.

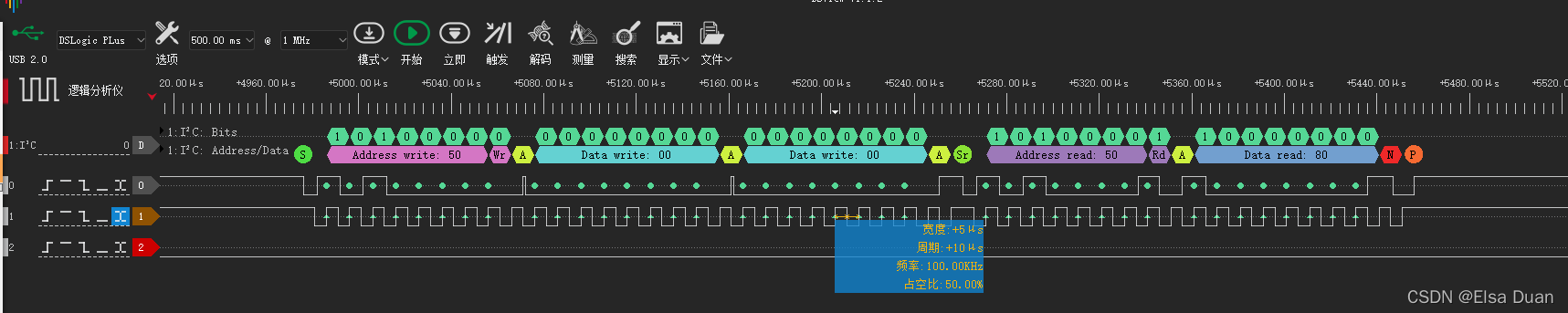

以DS的逻辑分析仪分析I2C协议为例，分析后的结果是这样的：

有start bit+Address write+ACK+Data write(word型)+ACK+Start again+Address read+ACK+Data read+Stop，而且显示的Data是十六进制的，与代码里收发的格式一致，不用转换即可对比数据是否正确。

硬件上两个通道分别接I2C的SCL和SDA，还需要共地。

DS的上位机软件里需要设置，告诉逻辑分析仪，哪个通道是SCL，哪个通道是SDA。设置好采样时间，无需太长，因为数据读取是很快的，设置太久的话会有很多数据，放大很多才可以看清楚具体内容。

具体可参考：(11条消息) DSLogic 逻辑分析仪 这样分析出来的 IIC协议 实在太完美了！_szsmykj的博客-优快云博客_dslogic逻辑分析仪
