转载请注明出处，谢谢！

Msming 2019-7-23

ZigBee 3.0 EmberZNet EFR32MG 学习笔记-目录
ZigBee 3.0 EmberZNet EFR32MG 学习笔记-11-添加Bootloader相关库(lib)

环境：Windows 10、Simplicity Studio 4

SDK: EmberZnet SDK 6.6.1.0

工程：自建

在EmberZnet中切换至Bootloader需要使用下面的函数，需要包含相关头文件和lib。

reset_resetWithReason(BOOTLOADER_RESET_REASON_BOOTLOAD);
  1. 头文件
#include "core/btl_reset.h"
#include "api/btl_reset_info.h"

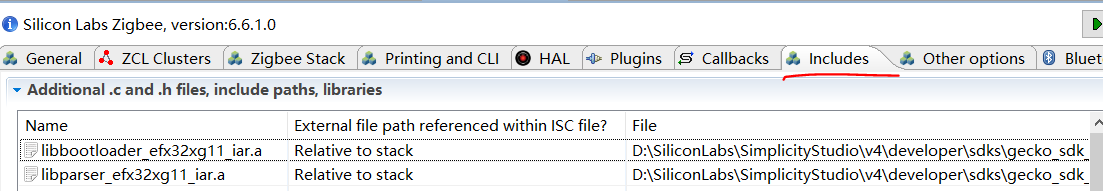

  1. lib，需要在isc配置文件中的Includes选项卡下添加，如下图。
    lib相对路径：
    gecko_sdk_suite\v2.6\platform/bootloader/build/lib/libbootloader_efx32xg11_iar.a
    gecko_sdk_suite\v2.6\platform/bootloader/build/lib/libparser_efx32xg11_iar.a
