问题描述：

用Simplicity Studio的调试功能下载程序到芯片，CPU不停在main入口处，而是直接跑飞。用Debug界面上的复位按钮把芯片复位，可以看到CPU停在地址0x0FE10000处，但是反汇编窗口显示该处全是0xFF。

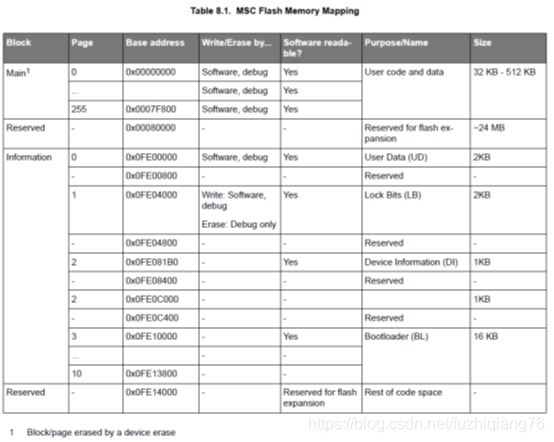

如下图表，此处是bootloader。
在这里插入图片描述

用Simplicity Studio或Simplicity Commander是不会擦除这个区域的。但是如果用Segger J-Flash的整片擦除功能，那么就会把这个区域擦掉，如下消息所示：
Connecting …

Connecting via USB to J-Link device 0
Target interface speed: 2000 kHz (Auto)
VTarget = 2.997V
Executing init sequence …
- Initialized successfully
Target interface speed: 2000 kHz (Auto)
J-Link found 1 JTAG device. Core ID: 0x2BA01477 (None)
Connected successfully
Erasing chip …
266 sectors, 4 ranges, 0x0 - 0x7FFFF, 0xFE00000 - 0xFE007FF, 0xFE04000 - 0xFE047FF, 0xFE10000 - 0xFE13FFF

解决方法：

（1）用Segger J-Flash把Lock Bits（LB）page中的CLW0中的Bootloader enable位（Bit 1）写成0。（*(0x0FE041E8) = 0xFC）
（2）用Segger J-Flash把正常芯片的bootloader读出来（0x0FE10000 - 0x0FE13FFF），存成HEX文件，然后烧写到故障芯片中。
