【HAL】stm32F0之PWM输出

最新推荐文章于 2025-06-23 10:15:02 发布
最新推荐文章于 2025-06-23 10:15:02 发布
阅读量2.1k 收藏 6
点赞数 1
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_21246169/article/details/97885244
本文介绍了如何使用CubeMX配置STM32F0进行PWM输出，详细解析了Prescaler和Period如何决定PWM频率，以及如何通过调整Pulse值来设置占空比。通过示例代码展示了如何生成频率为5kHz、占空比分别为15%和30%的PWM信号，并说明如何通过变量n独立调整占空比。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

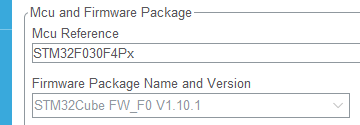

平台：
在这里插入图片描述
CubeMX配置：

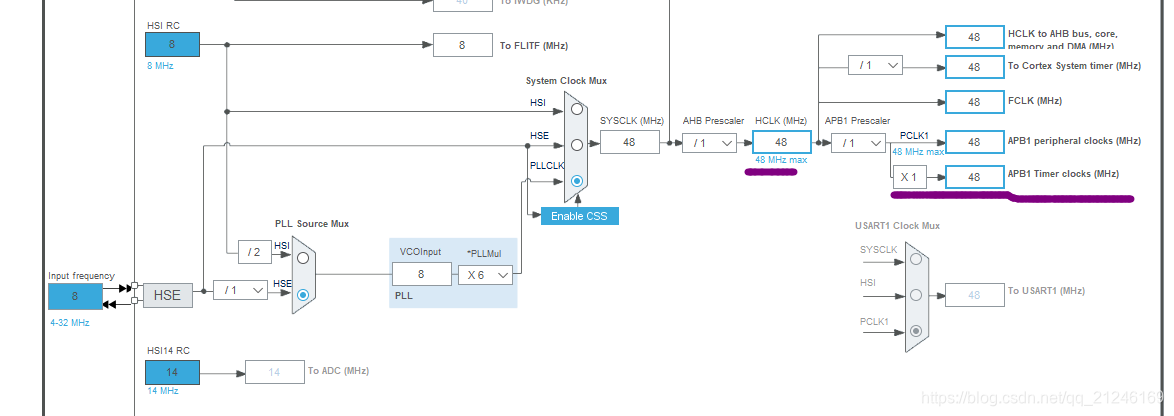

1、RCC
在这里插入图片描述

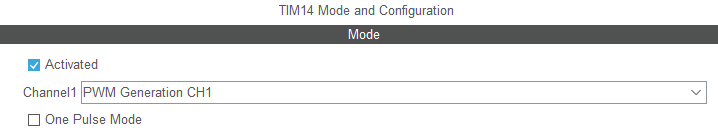

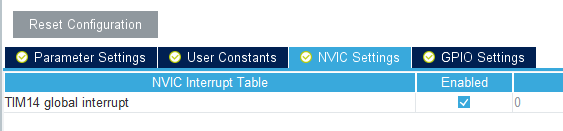

2、TIM14配置
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

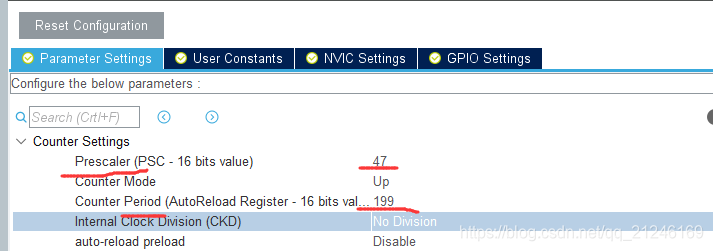

Prescaler和Period决定PWM的频率， f=48M/(Pre+1)/(Priod+1)

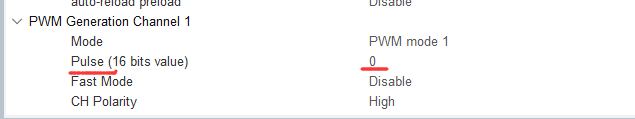

Pulse决定PWM的占空比
占空比Duty=Pulse/(Period+1)；
在这里插入图片描述
生成代码

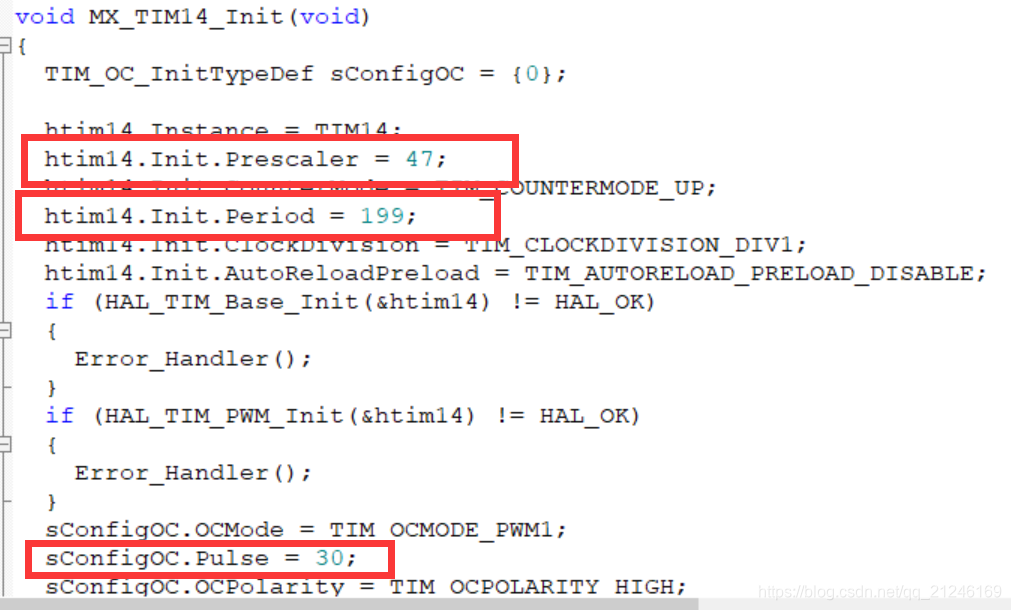

1、tim.c
在这里插入图片描述
修改Pulse为30；则占空比D
