调试BPI-M2-ZEROV1.0全志H3第一小结

全志H3：四核1.2 GHz CortexA7

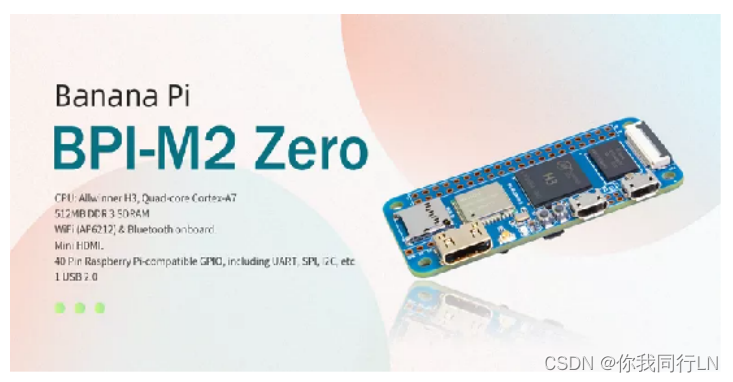

Banana Pi M2 Zero 是一款超紧凑型单板计算机，尺寸仅为 65mm*30mm。其外部接口与Raspberry Pi Zero W相同，几乎适用于Zero W的所有机箱和配件。它采用四核Cortex A7 Allwinner H3/H2+处理器，具有512MB RAM。它非常适合轻量级系统和空间有限的应用。与 Banana Pi 系列的其他成员一样，它支持 Linux 和 Android 操作系统。由于全志H2+芯片已停产，因此BPI-M2 Zero将默认使用H3芯片。但 H2+ 的镜像也支持 H3，因此所有镜像都是相同的。支持H2+和H3芯片。

CSI相机连接器规格：

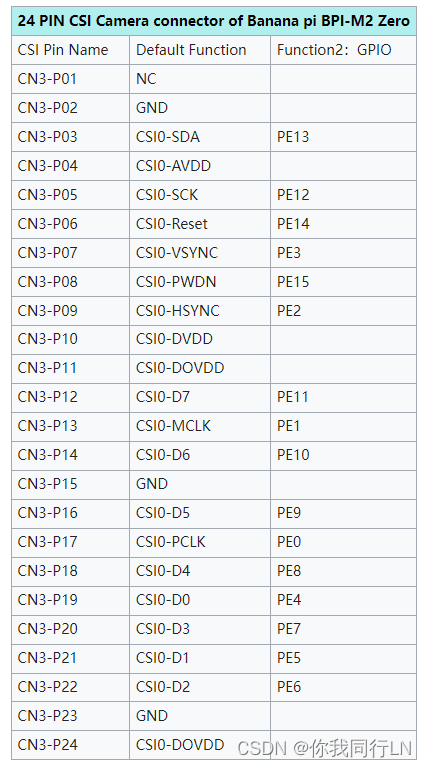

CSI 摄像头连接器是一个 24 针 FPC 连接器，可以通过正确的信号引脚映射连接外部摄像头模块。CSI 接口的管脚定义如下所示。这在 Banana Pi 板上标记为“CSI”

串口规格：

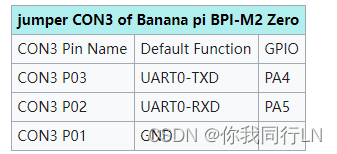

跳线CON3为UART接口。对于 Banana Pi 的开发人员来说，这是获取 UART 控制台输出以检查系统状态和日志消息的简单方法。

发展：

如何使用Zero 10/100以太网:

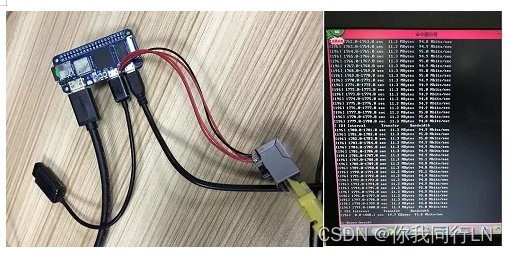

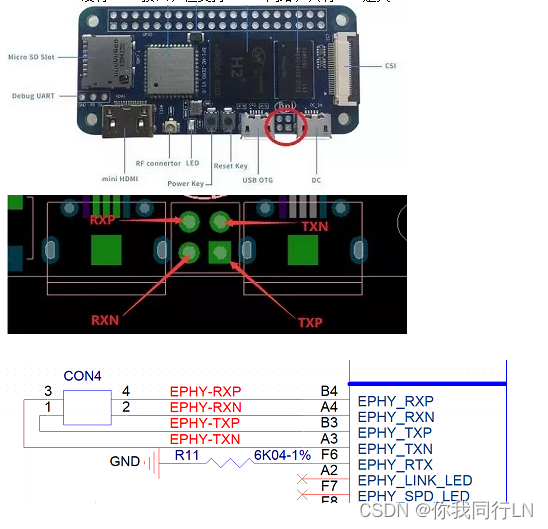

BPI-M2 Zero没有RJ45接口，但支持100M网络，具有PIN定义。

Zero GPIO 5V 输入

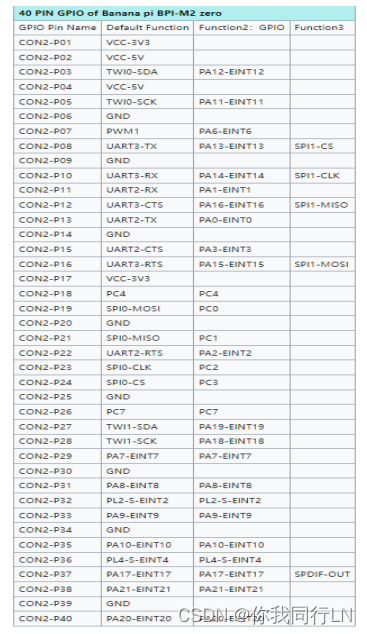

BPI-M2 Zero 40 PIN GPIO 支持 5V 输入，因此您可以使用 5V 输入 PIN 为零板供电。

资源:

文档：

由于 Google 安全更新，如果您要使用的镜像无法从新链接 bpi-image 文件下载，则某些旧链接将不起作用。

镜像发布：

注意：所有镜像均支持 BPI-M2 Zero 板载 H2+ 和 H3 芯片

Android：

• 2018-07-09 update Android 4.4, kernel 3.4

Google Drive: https://drive.google.com/file/d/1fAwnXuJI9C8aAfVrD3gM0mIgPKQGWFBY

Baidu Drive : 2018-07-09-android4.4_bpi-m2z_hdmi.zip_免费高速下载|百度网盘-分享无限制

Forum pthread:

http://forum.banana-pi.org/t/bananapi-bpi-m2z-h2-new-image-android4-4-release-2018-07-09/6223

• 2017-11-12 update Android 4.4, kernel 3.4

Google Drive: https://drive.google.com/open?id=1TywrMLLxqJj23ql2jyzLruZw18V_XwX3

Baidu Drive : BPI-M2_Zero_Android_V1.zip_免费高速下载|百度网盘-分享无限制

MD5: 67a5953dac47f3ca7a2628e1422a36e2

Forum pthread:

http://forum.banana-pi.org/t/bpi-m2-zero-new-image-android-4-4-version-v1/4384

Linux:

2020-04-28 更新，Debian 9、Rasbian Stretch、Ubuntu 16.04 Mate Desktop 和 Ubuntu 16.04 Server，基于内核 4.4

google driver: https://drive.google.com/drive/folders/1uRE8BppgDjK2TXH5kUIJ1_YrbAAW3HKF

baidu cloud ： 百度网盘 请输入提取码 Pincode：5e3E

discuss on forum: http://forum.banana-pi.org/t/banana-pi-bpi-m2-zero-new-image-2020-04-28-debian-rasbian-ubuntu/11068

Arch Linux:

Banana Pi BPI-M2 Zero Instalacion y Configuracion de Arch Linux

GitHub - TuryRx/Banana-pi-m2-zero-Arch-Linux: installation and configuration of Arch Linux on Banana pi m2 zero board

discuss on forum : https://forum.banana-pi.org/t/instalacion-y-configuracion-de-arch-linux-en-bpi-m2-zero/13192

Armbian:

Armbian_23.05.0-trunk_Bananapim2zero_bullseye_current_6.1.24_mate_desktop.img

Google Drive:https://drive.google.com/file/d/1Q16Xi6PMSGCW9FxSecIvvf_5rnkqgNsM/view?usp=sharing

Baidu Cloud: https://pan.baidu.com/s/16vL43zl8zINraHLtnbzlhg?pwd=8888 (pincode: 8888)

2023-07-06 Armbian_kernel6.1.24, support emmc, usb wifi, emac

Google Drive:https://drive.google.com/drive/folders/1Y2RUA11B8zANc7aozdXcAJ782F5c4Pdv?usp=drive_link

Baidu Cloud:https://pan.baidu.com/s/1il64jearOr7xh25YcqOkxw?pwd=8888 (pincode:8888)

2022-12-06 Armbian_22.11.0-trunk_Bananapim2zero_bullseye_edge_6.0.9.img.xz

Google Drive:https://drive.google.com/file/d/11crpUOyLDn49eP76bszXfJiF2D7c0L-8/view?usp=share_link

Baidu Cloud:https://pan.baidu.com/s/1YLuBICd4mVOoTZzoWaEjCw?pwd=8888 (pincode: 8888)

Discuss on forum: https://forum.banana-pi.org/t/bananapi-bpi-m2-zero-new-image-release-armbian-bullseye/14448

Image Link from Armbian official website:

https://www.armbian.com/bananapi-m2-zero/

Forum thread:

http://forum.banana-pi.org/t/bpi-m2-zero-armbian-5-41-3-4-113-debian-jessie-ubuntu-xenial/5485

BPi-M2 Zero Armbian+ OV5640 + OpenCV SD image:

https://forum.banana-pi.org/t/bpi-m2-zero-armbian-ov5640-opencv-sd-image/12733

RetroPie:

RetroPie for Banana Pi M2 Zero v.1.2.1 beta

mage Link : http://www.nintendont.it/download/nintendont-retropie-banana-pi-m2-zero-v-1-2-1-beta/

Forum thread: http://forum.banana-pi.org/t/bpi-m2-zero-new-image-retropie-for-banana-pi-m2-zero-v-1-2-1-beta/4889

Retrorangepi:retrorangepi support BPI-M2+ BPI-M2 Zero : http://retrorangepi.download/download/index2.html

Raspbian:

2020-04-10 update Raspbian Stretch, kernel 4.4

google driver https://drive.google.com/file/d/1Xk86WchdJemKb4ltCX0AB9wRj5NJcZL1/view

baidu cloud: 百度网盘 请输入提取码 PIN code：6W2M

fourm: http://forum.banana-pi.org/t/banana-pi-bpi-m2-zero-new-image-2020-04-10-raspbian-jessie-ap6212-bpi-m2z-sd-emmc-image/10978

2019-04-30 update Raspbian Stretch, kernel 3.4

Google Drive : https://drive.google.com/open?id=14tsP-ctECFxFBsF7Lmuv_C-Bm7Xppl79

Baidu Drive : 百度网盘 请输入提取码 ( PinCode: 146j )

forum: http://forum.banana-pi.org/t/bananapi-bpi-m2z-bpi-p2-zero-h2-new-images-reapbian9-4-ubuntu16-04-release-2019-04-30/9166

2018-07-09 update Raspbian Stretch, kernel 3.4

Google Drive: https://drive.google.com/file/d/1XMVCWCWoWmhzL-c89rkqzZVE_k7xYCvd/view

baidu Drive: 2018-07-07-raspbian-jessie-preview-bpi-m2z-sd-emmc.img.zip_免费高速下载|百度网盘-分享无限制 2

forum: http://forum.banana-pi.org/t/bananapi-bpi-m2z-h2-new-image-raspbian-ubuntu-release-2018-07-09/6221

Ubuntu:

2022-09-27-Armbian_22.11.0-trunk_jammy_edge_lubuntu_5.19.6-qt5-swap-bpi-P2z-M2Z-10804MB

Google Drive: https://drive.google.com/file/d/1_rsQthyCU4HaN8tcGsPMvzt6dMwaRI-A/view?usp=sharing

Baidu Cloud:百度网盘 请输入提取码 (pincode: rk22)

MD5:f4dfbe234c21a6038f50f699780d4e03

2022-09-07Armbian_22.11.0-trunk_Bananapim2zero_jammy_edge_5.19.6_xfce_desktop.img

Google Drive:https://drive.google.com/file/d/195JJWvdDGhNdGvmq80rNVXv6kOYwiLHg/view?usp=sharing

Baidu Cloud: 百度网盘 请输入提取码 (pincode: md7e)

Banana Pi new image: Ubuntu 16.04 with Allwinner BSP, use MPV play 1080P video,Allwinner BSP kernel 3.4 , BPI-M2 Ultra/Berry use kernel 3.10

google drive: https://drive.google.com/drive/folders/1DEO7JdMfDhHynC83K7JMxgnNxf1gV82S

discuss on forum: https://forum.banana-pi.org/t/banana-pi-new-image-ubuntu-16-04-with-allwinner-bsp-use-mpv-play-1080p-video/13272

BPI-M2 zero Ubuntu 19.10 Eoan Ermine Mainline Kernel 5.3.5

Release Mainline Kernel 5.3.5 BananaPi M2 Zero · avafinger/bananapi-zero-ubuntu-base-minimal · GitHub

.2019-4-30 update BPI-M2 Zero & BPI-P2 Zero Ubuntu Server 16.04

Features Map:http://wiki.banana-pi.org/M2Z_Image_Map#Kernel_3.4

Image Links：

HDMI-Version

Google Drive : https://drive.google.com/open?id=1nTrali0w7GgcGatu-jxyJR-sF06rMN39

Baidu Drive : 百度网盘 请输入提取码 ( PinCode: q379 )

Md5sum : f8aa74511677a0543d2af65115d7d0d0

Forum pthread: http://forum.banana-pi.org/t/bananapi-bpi-m2z-bpi-p2-zero-h2-new-images-reapbian9-4-ubuntu16-04-release-2019-04-30/9166

2018-4-30 update BPI-M2 Zero & P2Zero Ubuntu Desktop 16.04

Features Map:http://wiki.banana-pi.org/M2Z_Image_Map#Kernel_3.4

Image Links：

HDMI-Version

Google Drive : https://drive.google.com/open?id=14_qm7Nk3FIycIC95ghVyeFz2xEbKjuSx

Baidu Drive : 百度网盘 请输入提取码 ( PinCode: dqe1 )

Md5sum : 25daaac1e678a5cc98259a82ea5ce53c

Forum pthread: http://forum.banana-pi.org/t/bananapi-bpi-m2z-bpi-p2-zero-h2-new-images-reapbian9-4-ubuntu16-04-release-2019-04-30/9166

2018-07-09 update

Image Link:

Google Drive: https://drive.google.com/file/d/19WUVZGEeUaIXe5vPtGpsENvS61fPYmEi/view

baidu Drive: 2018-07-07-ubuntu-16.04-mate-desktop-preview-bpi-m2z-sd-emmc.img.zip_免费高速下载|百度网盘-分享无限制

Forum thread:http://forum.banana-pi.org/t/bananapi-bpi-m2z-h2-new-image-raspbian-ubuntu-release-2018-07-09/6221

2017-11-13 update

Image Link:

Google Drive: https://drive.google.com/file/d/1Q4NxmO33RYtmECZ8BobW6DXzGWkvCs9F/view?usp=sharing

baidu Drive: 2017-11-13-ubuntu-16.04-mate-desktop-beta-bpi-m2z-sd-emmc.img.zip_免费高速下载|百度网盘-分享无限制

Forum thread:http://forum.banana-pi.org/t/bpi-m2-zero-new-image-2017-11-13-ubuntu-16-04-mate-desktop-beta-bpi-m2z-sd-emmc-img/4172

LibreElec 10 (Kodi Matrix) at BPI-M2 Zero:

LibreElec 10 (Kodi Matrix) at BPI-M2 Zero with Youtube, HBO Max and (probably) Netflix:

http://forum.banana-pi.org/t/libreelec-10-kodi-matrix-at-bpi-m2-zero-with-youtube-hbo-max-and-probably-netflix/12474

Nuevas:Nuevas imagenes BPI-M2 Zero

https://forum.banana-pi.org/t/nuevas-imagenes-bpi-m2-zero/13414

FAQ(常见问题)：

Easy to buy

SINOVOIPAliexpressShop: https://www.aliexpress.com/store/group/BPI-M2-Zero/1100417230_40000003593410.html

BipaiAliexpressShop: https://www.aliexpress.com/store/group/BPI-M2-Zero/1101951077_40000003414813.html

TaobaoShop: https://shop108780008.taobao.com/category-1694930631.htm

OEM&ODM, please contact: judyhuang@banana-pi.com

硬件连接：外接一个SPI的2GFlash和IIC的RTC,和STM32串口通讯，预留一路串口

SPI：CS---PC3    MISO---PC1   MOSI---PC0   CLK---PC2

IIC:  SDA---PA12   SCL---PA11

STM32串口： TX3---PA13   RX3---PA14

预留串口：   TX2---PA0    RX2---PA1

在 M2 Zero上加载您的第一个Android 映像：

1.您可以从我们的论坛下载最新的镜像。

2.将 TF 卡插入 TF-USB 适配器，然后将适配器插入 Windows PC USB 接口。

3.准备镜像，下载镜像烧录工具PhoenixCard.exe。

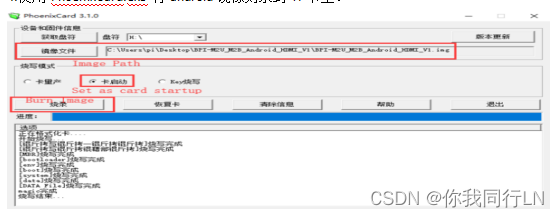

4.使用“PhoenixCard.exe”将android镜像刻录到TF卡上。

DownloadPhoenixCard:https://pan.baidu.com/s/1-fjvPqtG_zewVzqnXf1AHw?pwd=eid9

在 M2 Zero上安装 Linux 镜像：

下载最新的Linux镜像，默认登录用户/密码是pi/bananapi或root/bananapi。使用 bpi-tools 在 Linux PC 上将镜像安装到 SD 卡。

1. 在系统上安装 bpi-tools

$ apt-get install pv

$ curl-sLhttps://github.com/BPI-SINOVOIP/bpi-tools/raw/master/bpi-tools | sudo -E bash

如果您无法访问此 URL 或出现任何其他问题，请转至 bpi-tools 存储库并手动安装此工具。

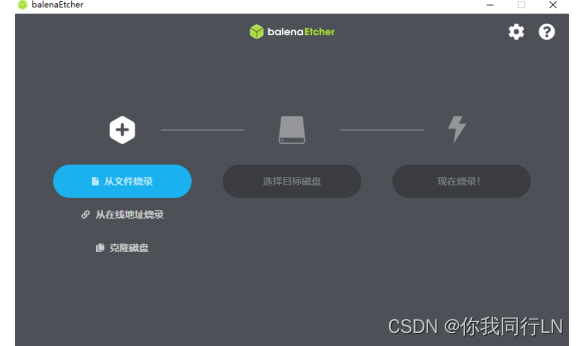

2、用Balena Etcher工具在Windows下制作SD系统盘。

balenaEtcher - Flash OS images to SD cards & USB drives

插上SD卡，选择对应的系统镜像，最后点击烧录即可。

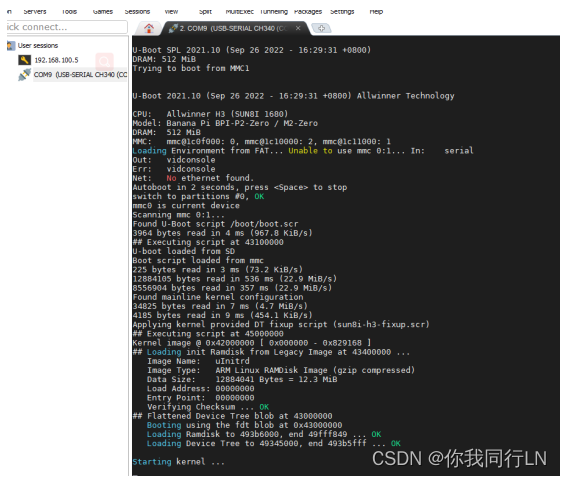

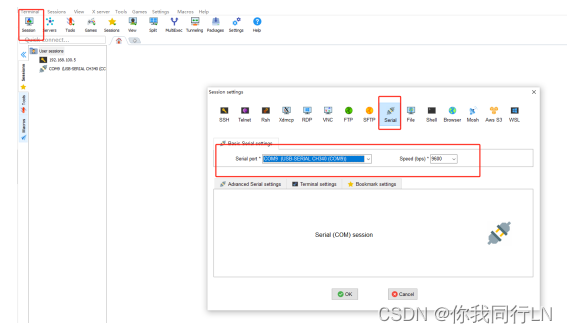

烧录完毕后，把SD卡插入Bpi-M2 Zero 上。链接USB口，打开MobaXterm。选择对应串口调试。

开启串口调试。点击复位按钮，即可发现输出的对应信息。

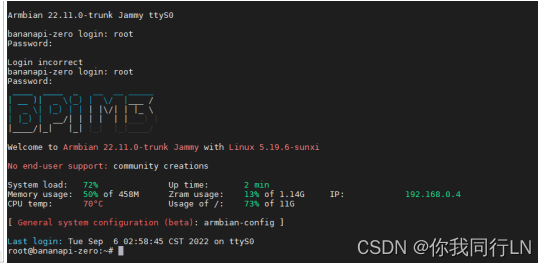

接着显示登录：账号root 密码bananapi

OTG相关知识：

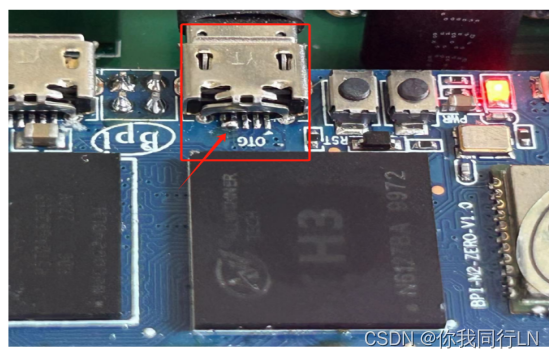

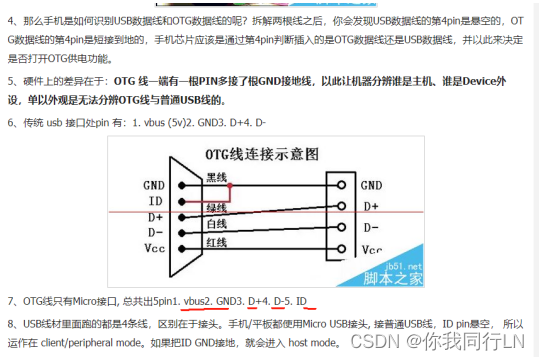

板子上如果用的是四芯的普通数据线，接到BpiM2-Zero的OTG上是无法识别USB设备的，需要将开发版的Micro的ID引脚接GND。要么使用带OTG功能的连接线。

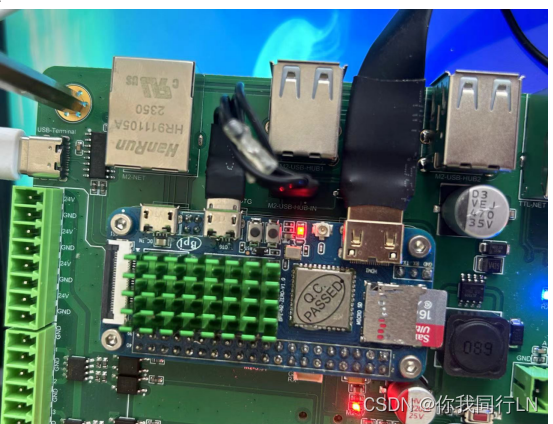

至此网口  USB-HUB  调试串口   HDMI显示  都已完成。本小结调试结束2024-04-27
