ADV7280有没有大神会

ADV7280 + ADV7391

为什么输入SD分辨率的视频在不打开I2P的情况下顶部画面会缺失一部分画面呢？

1.初始化脚本

代码如下（示例）：

        0x42,0x0F,0x80, // reset the ADV7280 regs
        0x56,0x17,0x02, // reset the ADV7193 regs
        0xFF,0x0A,0x00,
        0x42,0x0F,0x00,
        0x42,0x05,0x00, //notable
        0x42,0x02,0x04, //   auto制式  0000 0100   th17
        //    0x42, 0x2c, 0xff,   //new  luma
        0x42,0x07,0xff, // new  auto tvmode
        0x42,0x14,0x15, // set free-run pattern to 100% color bar     (  0x11  )
        0x42,0x00,0x00,
        0x42,0x0E,0x80,
        0x42,0x9C,0x00,
        0x42,0x9C,0xFF,
        0x42,0x0E,0x00,
        0x42,0x03,0x0C,
        0x42,0x04,0x07,
        0x42,0x13,0x00,
        0x42,0x17,0x40, // 41
        0x42,0x1D,0x40, // enable LLC output
        0x42,0x52,0xCD,
        0x42,0x80,0x51,
        0x42,0x81,0x51,
        0x42,0x82,0x68,
        0x42,0x0E,0x80,
        0x42,0xD9,0x44,
        0x42,0x0E,0x00,
        0x42,0x0E,0x40,  //7280输入用户子地图 2
        0x42,0xE0,0x01,
        0x42,0x0E,0x00,
        0x42,0xFD,0x84, // 设置 VPP 地址 0x84
        0x84,0xA3,0x00, // vpp 开始写入
        0x84,0x5B,0x00, // 启用定时模式
        0x84,0x55,0x80, // enable  I2P
//        0x85,0x5A,0x85,//read the reg 0x5A
        0x84,0x5A,0x02,
        0x42,0x6B,0x11, // the vs/field/sfl pin output data enable.
        /*7391*/
        0x56,0x17,0x02,  //7391Software reset
        0xFF,0x0A,0x00,
        0x56,0x00,0x9C,
        0x56,0x01,0x70,
        0x56,0x30,0x1C,
        0x56,0x31,0x01,
        0x42,0x0E,0x00,

2.关闭I2P功能脚本

代码如下（示例）：

	0x84,0x55,0x00,  // 关闭 I2P
    0x84,0x5A,0x02,  // 确保 I2P 关闭

    // **ADV7391 240p 输出设置**
    0x56,0x01,0x70,  //ED (at 54 MHz) input.  | 色度在时钟上升沿进入，而 在时钟下降沿输入 luma 时钟
    0x56,0x30,0x1c,  // 设定 ITU-R BT.601 240p 输出
    0x56,0x31,0x01,  // 使能像素数据输出
    0x56,0x80,0x10,  // Luma SSAF 1.3MHz 滤波
    0x56,0x82,0xC9,  // 标清主动视频边缘控制 & SD 像素数据有效
    0x56,0x87,0x20,  // 启用 SD 自动检测
    0x56,0x88,0x00,  // 8-bit YCbCr 输入

3.打开I2P功能脚本

代码如下（示例）：

		0x84,0x55,0x80,   //打开Double功能
        0x84,0x5A,0x02,
        0x42,0x0E,0x40,  //7280输入用户子地图 2
        0x42,0xE0,0x01,  //启用快速锁定模式
        0x42,0x0E,0x00,
        0x56,0x17,0x02,  //7391Software reset
        0xFF,0x05,0x00,
        0x56,0x00,0x9C,
        0x56,0x01,0x70,  //ED (at 54 MHz) input.  | 色度在时钟上升沿进入，而 在时钟下降沿输入 luma 时钟
        0x56,0x30,0x1C,   //EIA-770.2 output | EIA-770.3 output | 嵌入式 EAV/SAV 代码 | ITU-BT.1358
        0x56,0x31,0x01   //像素数据有效。

---

打开I2P画面就正常，但是分辨率已然达到了480p，有没大神帮我分析一下为什么关闭I2P的时候画面顶部会缺失一部分画面啊

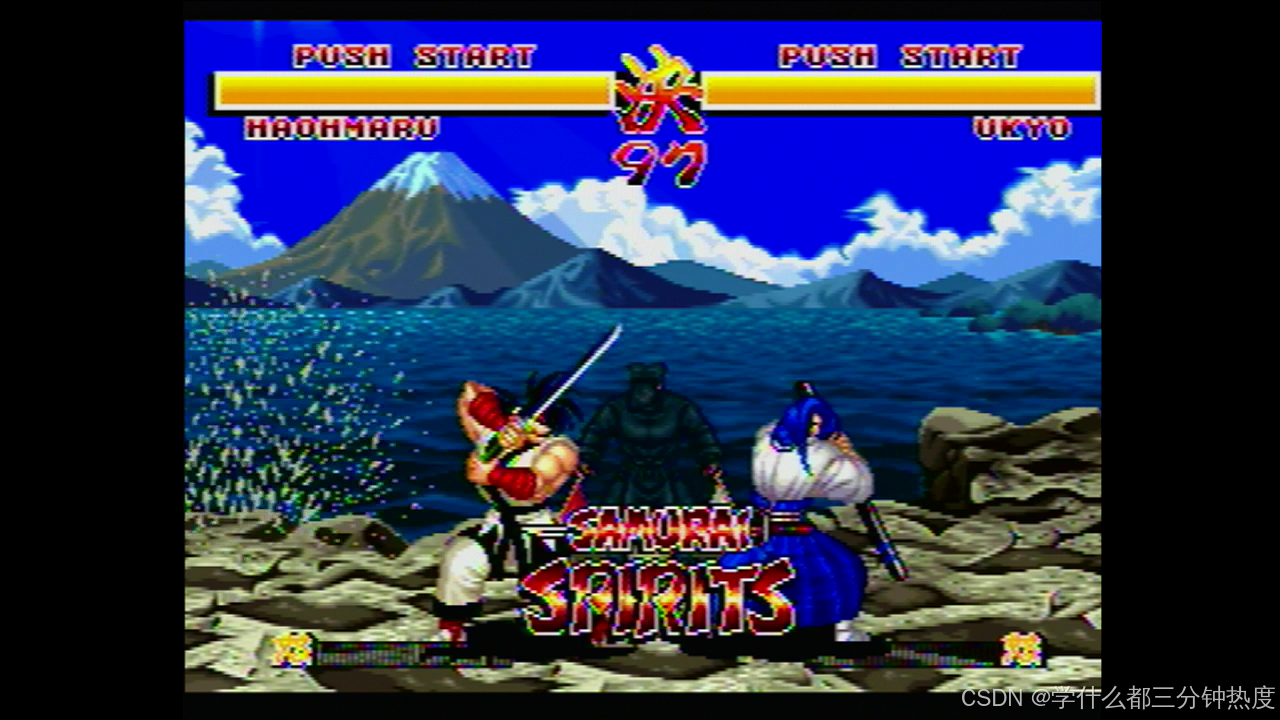

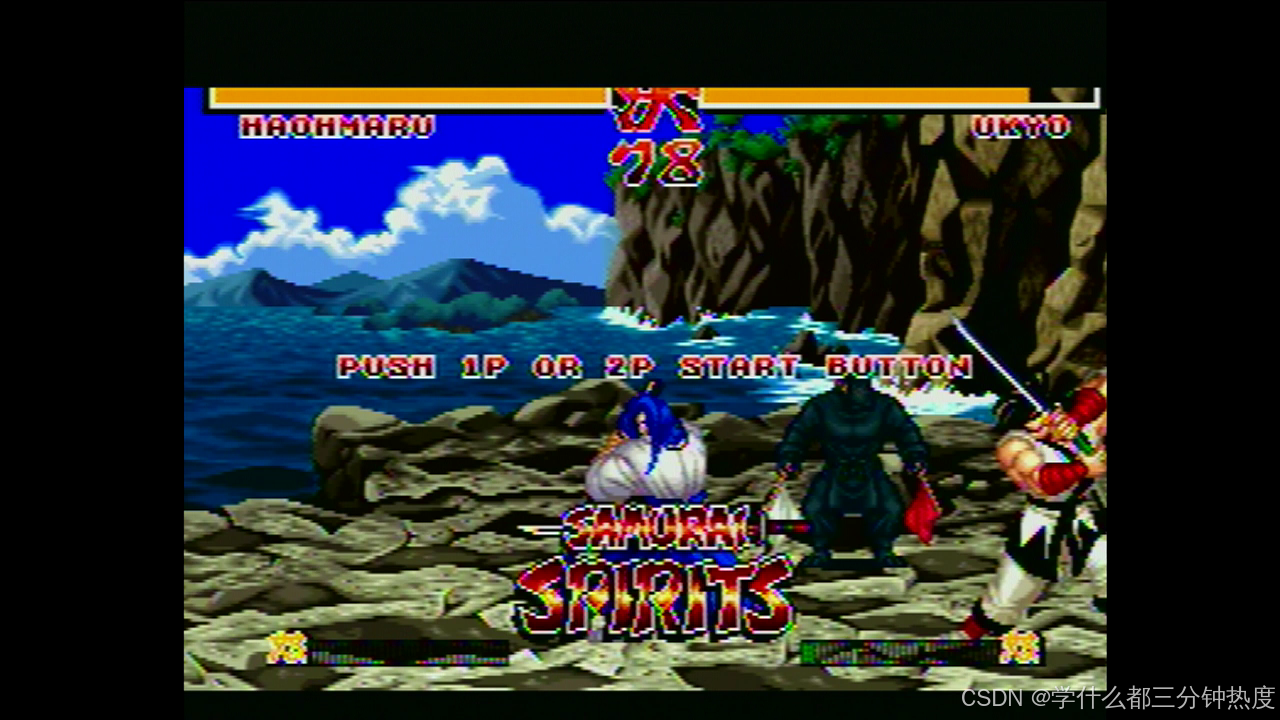

就像这两张图这样。
