简介

前文再续，书接上回。本文主要学习ByteBuf 的命中逻辑以及内存回收。

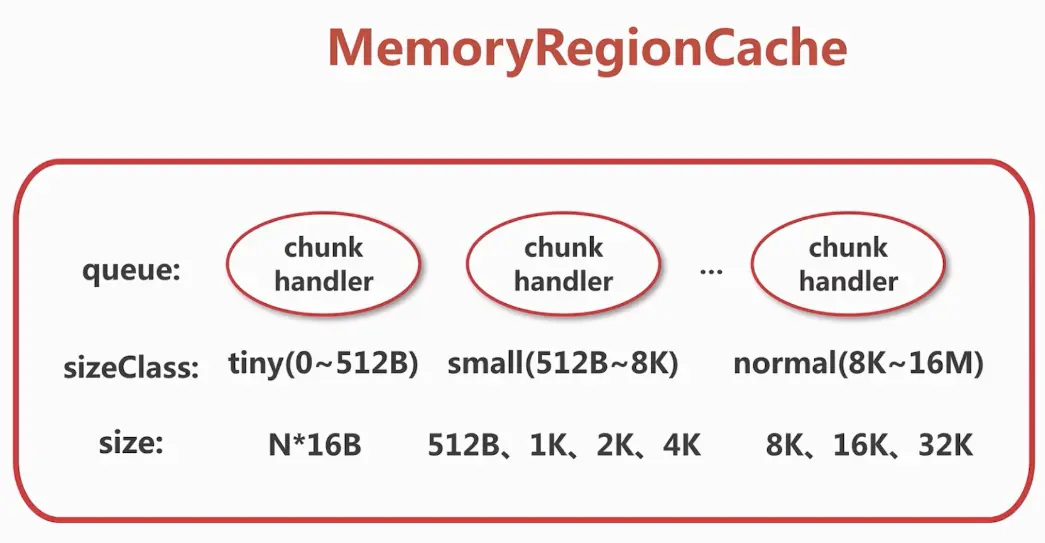

内存规格

tiny:总共32个规格, 均是16的整数倍, 0B, 16B, 32B, 48B, 64B, 80B, 96B…496B
small:4种规格, 512b, 1k, 2k, 4k
nomal:3种规格, 8k, 16k, 32k

PoolThreadCache中维护了三个缓存数组(实际上是六个, 这里仅仅以Direct为例, heap类型的逻辑是一样的): tinySubPageDirectCaches, smallSubPageDirectCaches, 和normalDirectCaches分别代表tiny类型, small类型和normal类型的缓存数组

final class PoolThreadCache {
    private final MemoryRegionCache<byte[]>[] tinySubPageHeapCaches;
    private final MemoryRegionCache<byte[]>[] smallSubPageHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] tinySubPageDirectCaches;
    private final MemoryRegionCache<ByteBuffer>[] smallSubPageDirectCaches;
    private final MemoryRegionCache<byte[]>[] normalHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] normalDirectCaches;

    //省略很多代码 ...............

 PoolThreadCache(PoolArena<byte[]> heapArena, PoolArena<ByteBuffer> directArena,
                    int tinyCacheSize, int smallCacheSize, int normalCacheSize,
                    int maxCachedBufferCapacity, int freeSweepAllocationThreshold) {
        checkPositiveOrZero(maxCachedBufferCapacity, "maxCachedBufferCapacity");
        this.freeSweepAllocationThreshold = freeSweepAllocationThreshold;
        this.heapArena = heapArena;
        this.directArena = directArena;
        if (directArena != null) {
        //初始化tinySubPageDirectCaches、smallSubPageDirectCaches 、normalDirectCaches
            tinySubPageDirectCaches = createSubPageCaches(
                    tinyCacheSize, PoolArena.numTinySubpagePools, SizeClass.Tiny);
            smallSubPageDirectCaches = createSubPageCaches(
                    smallCacheSize, directArena.numSmallSubpagePools, SizeClass.Small);

            numShiftsNormalDirect = log2(directArena.pageSize);
            normalDirectCaches = createNormalCaches(
                    normalCacheSize, maxCachedBufferCapacity, directArena);

            directArena.numThreadCaches.getAndIncrement();
        }
    //省略很多代码 ...............
}

下面看一下以tiny类型的内存分配createSubPageCaches方法

   private static <T> MemoryRegionCache<T>[] createSubPageCaches(
            int cacheSize, int numCaches, SizeClass sizeClass) {
        if (cacheSize > 0 && numCaches > 0) {
            @SuppressWarnings("unchecked")
            MemoryRegionCache<T>[] cache = new MemoryRegionCache[numCaches];
            for (int i = 0; i < cache.length; i++) {
                // TODO: maybe use cacheSize / cache.length
                cache[i] = new SubPageMemoryRegionCache<T>(cacheSize, sizeClass);
            }
            return cache;
        } else {
            return null;
        }
    }

这里创建了一个缓存数组, 这个缓存数组的长度，也就是numCaches, 在不同的类型, 这个长度不一样, tiny类型长度是32, small类型长度为4, normal类型长度为3。

缓存数组中每个节点代表一个缓存对象, 里面维护了一个队列, 队列大小由PooledByteBufAllocator类中的tinyCacheSize, smallCacheSize, normalCacheSize属性决定的。

每个缓存对象, 队列中缓存的ByteBuf大小是固定的, netty将每种缓冲区类型分成了不同长度规格, 而每个缓存中的队列缓存的ByteBuf的长度, 都是同一个规格的长度, 而缓冲区数组的长度, 就是规格的数量。

可能压根你就看不懂，反正我是没看懂。

Netty内存分配流程

摘自于xingdong大佬的文章：https://www.jianshu.com/p/1ce3bc2d7c5e

首先举一个生活中例子。假如我下了一个单，订购一块 N 字节的内存，并等待它的到达。怎样做到即时送达？

如果订购的内存是个小件（好比一块橡皮、一本书或是一个微波炉等），那么直接从同城仓库送出。
如果订购的内存是个大件（好比电视机、空调等），那么得从区域仓库（例如华东区仓库）送出。
如果订购的内存是个巨大件（好比汽车、轮船），那么得从全国仓库送出。

在 netty 类比以上的物流系统中
同城仓库相当于 PoolThreadCache —— 线程独有的内存仓库；
区域仓库相当于PoolArean —— 几个线程共享的内存仓库；
全国仓库相当于全局变量指向的内存仓库，为所有线程可用。
在 netty 中，整块批发内存，之后或拆开零售，或整块出售。整块批发的内存叫做 chunk，对于小件和大件订单，则进一步拆成 run。
Chunk 的大小为 16MB（可调）或其倍数，如果是堆外内存、那么根据16M对齐；而 run 大小为页大小(8k)的整数倍。

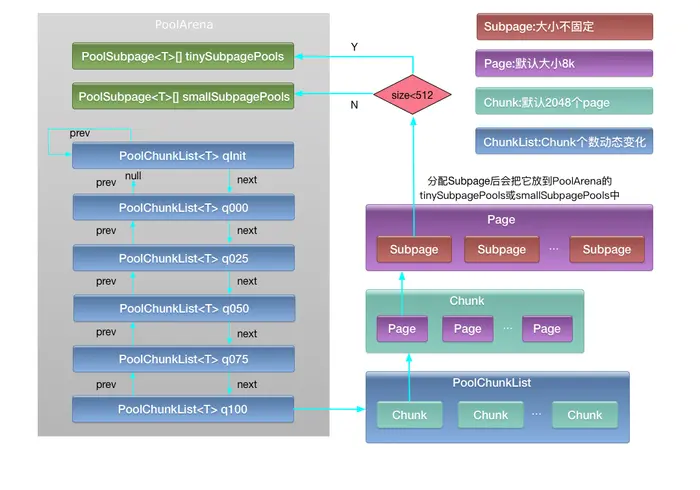

netty中整个内存分配可以用以下图来展示，源码自己照着这图去看比较好点。

ByteBuf回收

堆外内存是不受jvm垃圾回收机制控制的, 所以我们分配一块堆外内存进行ByteBuf操作时, 使用完毕要对对象进行回收。

以PooledUnsafeDirectByteBuf为例：

1.PooledUnsafeDirectByteBuf中内存释放的入口方法是其父类AbstractReferenceCountedByteBuf中的release方法:

   @Override
    public boolean release() {
        return handleRelease(updater.release(this));
    }


   private boolean handleRelease(boolean result) {
        if (result) {
            deallocate();
        }
        return result;
    }

2.updater.release(this)方法的实际调用如下。这个方法的工作猜测应该是是判断一下这个ByteBuf 是否可以回收，再三尝试确认是否还有被线程调用的等操作。

反正我又没看懂，还想大佬们解答，网上没有找到。。。

public abstract class ReferenceCountUpdater<T extends ReferenceCounted> {

    public final boolean release(T instance) {
        //记它被标记回收的次数
        int rawCnt = nonVolatileRawCnt(instance);

        return rawCnt == 2 ? tryFinalRelease0(instance, 2) || retryRelease0(instance, 1)
                : nonFinalRelease0(instance, 1, rawCnt, toLiveRealRefCnt(rawCnt, 1));
    }

   private int nonVolatileRawCnt(T instance) {
        // TODO: Once we compile against later versions of Java we can replace the Unsafe usage here by varhandles.
        final long offset = unsafeOffset();
        return offset != -1 ? PlatformDependent.getInt(instance, offset) : updater().get(instance);
    }

 private boolean tryFinalRelease0(T instance, int expectRawCnt) {
        return updater().compareAndSet(instance, expectRawCnt, 1); // any odd number will work
    }

 private boolean retryRelease0(T instance, int decrement) {
        for (;;) {
            int rawCnt = updater().get(instance), realCnt = toLiveRealRefCnt(rawCnt, decrement);
            if (decrement == realCnt) {
                if (tryFinalRelease0(instance, rawCnt)) {
                    return true;
                }
            } else if (decrement < realCnt) {
                // all changes to the raw count are 2x the "real" change
                if (updater().compareAndSet(instance, rawCnt, rawCnt - (decrement << 1))) {
                    return false;
                }
            } else {
                throw new IllegalReferenceCountException(realCnt, -decrement);
            }
            Thread.yield(); // this benefits throughput under high contention
        }
    }

 private boolean nonFinalRelease0(T instance, int decrement, int rawCnt, int realCnt) {
        if (decrement < realCnt
                // all changes to the raw count are 2x the "real" change - overflow is OK
                && updater().compareAndSet(instance, rawCnt, rawCnt - (decrement << 1))) {
            return false;
        }
        return retryRelease0(instance, decrement);
    }


//省略了很多代码。。。
}

3.回到第一步的handleRelease判断是否需要回收，回收的基本逻辑如下代码：

this.handle = -1表示当前的ByteBuf不再指向任何一块内存
memory = null这里将memory也设置为null
chunk.arena.free(chunk, handle, maxLength, cache)这一步是将ByteBuf的内存进行释放
recycle()是将对象放入的对象回收站, 循环利用

abstract class PooledByteBuf<T> extends AbstractReferenceCountedByteBuf {

  @Override
    protected final void deallocate() {
        if (handle >= 0) {
            final long handle = this.handle;
            this.handle = -1;
            memory = null;
            chunk.arena.free(chunk, tmpNioBuf, handle, maxLength, cache);
            tmpNioBuf = null;
            chunk = null;
            recycle();
        }
    }
}

4.chunk.arena.free(chunk, handle, maxLength, cache)这一步是将ByteBuf的内存进行释放.

  void free(PoolChunk<T> chunk, ByteBuffer nioBuffer, long handle, int normCapacity, PoolThreadCache cache) {
        if (chunk.unpooled) {
            int size = chunk.chunkSize();
            destroyChunk(chunk);
            activeBytesHuge.add(-size);
            deallocationsHuge.increment();
        } else {
            SizeClass sizeClass = sizeClass(normCapacity);
            if (cache != null && cache.add(this, chunk, nioBuffer, handle, normCapacity, sizeClass)) {
                // cached so not free it.
                return;
            }

            freeChunk(chunk, handle, sizeClass, nioBuffer, false);
        }
    }

5.最后就是调用Recycler中的recycle()是将对象放入的对象回收站, 循环利用。

public abstract class Recycler<T> {
 @Override
        public void recycle(Object object) {
            if (object != value) {
                throw new IllegalArgumentException("object does not belong to handle");
            }

            Stack<?> stack = this.stack;
            if (lastRecycledId != recycleId || stack == null) {
                throw new IllegalStateException("recycled already");
            }

            stack.push(this);
        }

}
