GPU架构介绍

SM (Streaming MultiProcessor)

GPU利用率是用来表示对GPU资源的占用情况，用GPU的专业术语来说就是表示其分配给 SM 的 warp 数量与其可支持的最大数量的比率。

那么什么是SM ?

如下图所示，我们可以看到在整个GPU架构中存在着大量的流式多处理器（Streaming Multiprocessor，SM），它占据着GPU的大部分空间。

在这里插入图片描述

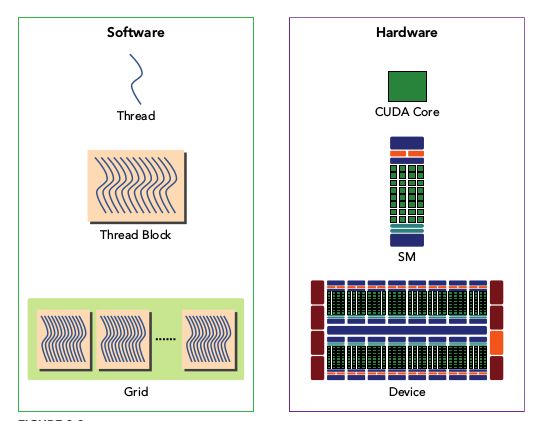

从硬件上看：

  • SP(Streaming Processor):流处理器， 是GPU最基本的处理单元，在fermi架构开始被叫做CUDA core。
  • SM(Streaming MultiProcessor): 一个SM由多个CUDA core组成，每个SM根据GPU架构不同有不同数量的CUDA core，Pascal架构中一个SM有128个CUDA core。

从软件上看：

  • thread: 一个CUDA的并行程序会被以许多个thread来执行。
  • block: 数个thread会被群组成一个block，同一个block中的thread可以同步，也可以通过shared memory进行通信。
  • grid: 多个block则会再构成grid。
  • warp(线程束)是由32个thread线程组成的基本调度单元，这些thread只能执行相同的指令。

在这里插入图片描述

层次关系：

  • 一个线程块由若干个warp组成。例如，如果一个线程块包含256个线程，那么这个线程块将被划分为8个warp（256/32 = 8）。

通信与同步：

  • 线程块内的所有线程可以通过共享内存进行通信。
  • warp中的线程在硬件上同步，因为它们执行相同的指令。

调度与执行：

  • 线程块是程序员定义的逻辑分组，而warp是硬件定义的调度单元。
  • 一个线程块的多个warp可以在同一个SM上同时执行，也可以分时复用SM的资源。

Warp Scheduler

从上面SM的展开图可以看出，每个SM都有自己的寄存器文件(shared memory)、共享内存(Register File)和缓存等资源，并且拥有很多Core资源，可以同时执行多个线程，可以说SM是GPU中的可独立计算单元。

虽然说SM中配有register file和shared memory等存储资源，但他们属于稀缺资源。因为资源限制，SM要为每个线程块分配共享内存，也要为每个线程束中的线程分配独立的寄存器，这些有限的资源就使每个SM中active warps有非常严格的限制，也就限制了并行能力。在这种情况下，由哪些线程资源来占有这些稀缺资源执行任务，就离不开Warp Scheduler调度器。

那么什么是Warp Scheduler呢？

例如，假如一个SM最大只能存储1024个线程的信息，但一个SM可以拥有超过1024个线程。那么这时在SM内存的warp线程的调度单元就是Warp Scheduler。

一个SM的CUDA core会分成几个warp（即CUDA core在SM中分组)，由warp scheduler负责调度。尽管warp中的线程从同一程序地址，但可能具有不同的行为，比如分支结构：

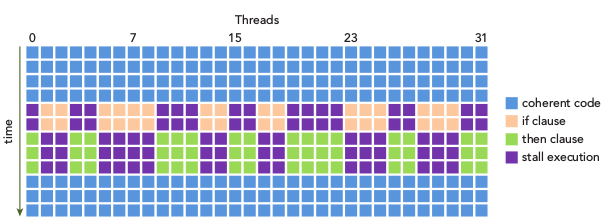

定义：一个warp中的线程执行不同的指令，叫做warp分支。如果warp发生分支，则需要顺序执行每个分支路径。

在这里插入图片描述

在一个warp中所有线程都必须具有两个分支if…else….一个warp中如果有线程的条件为true，则执行if子句，其它为false的线程将等待if执行完成。然后执行else语句，当条件为true的线程则等待else执行完成。

为了获得更高的性能，尽量避免warp分支，warp是32个连续的线程，在算法允许的情况下，可以将数据分割，使同一个warp避免分支。

在这里插入图片描述

GPU通信互联技术介绍

我们都知道，在GPU未出现前，CPU一直是计算机中的绝对核心，甚至连存储、内存、网络等子系统的能力都是CPU说了算。
但人算不如天算，没想到大数据分析、AI、视觉渲染、基因分析以及EDR仿真等需求的突然爆发，给了NVIDIA的GPU带了巨大增长空间。GPU的快速增长超出了所有人的预料，它几乎彻底颠覆了CPU在计算机系统中的地位，而传统的根据CPU为核心设计的互联通信方式在GPU高速增长的情况下开始慢慢成为了阻碍，原有的通信技术已经成为效率阻碍。

比如，传统方式如果想把数据从存储系统转运到GPU显存中，由于历史原因此过程受CPU管理。随着计算负载从较慢的CPU转移到较快的GPU后，I/O逐渐成为系统的性能瓶颈。面对这种情况，那么GPU就要在原有的计算机里"开路"了。

1、GPUDirect

GPUDirect是NVIDIA开发的一项技术，可实现GPU与其他设备（例如网络接口卡 (NIC) 和存储设备）之间的直接通信和数据传输，而不涉及CPU。

使用GPUDirect，网络适配器和存储驱动器可以直接读写GPU内存，减少不必要的内存消耗，减少CPU开销并降低延迟，从而显著提高性能。

使用 GPU Direct 技术，多个 GPU、网络和存储设备可以直接读写主机和设备内存，减少不必要的内存拷贝和 CPU 开销，降低网络延迟，进而获得性能的提升。

GPUDirect 技术发展阶段：

时间技术介绍
2010GPUDirect Shared Access通过共享的固定主机内存（不推荐使用）提供了与第三方PCI Express设备驱动程序加速通信的支持
2011GPUDirect Peer to Peer允许GPU使用高速DMA传输直接在两个GPU的内存之间加载和存储数据
2011GPUDirect for Video为基于帧的设备（例如，图像采集卡，视频切换器，HD-SDI捕获和CameraLink设备）提供了优化的管道，可有效地将视频帧传入和传出NVIDIA GPU内存
2013GPUDirect RDMA（远程直接内存访问）使网络设备可以完全绕过CPU主机内存直接访问GPU内存
2019GPUDirect Storage支持在GPU内存和NVMe或NVMe-oF等存储设备之间传输数据的直接路径

GPUDirect Shared Access

GPUDirect SharedMemory 支持 GPU 与第三方 PCIe 设备通过共享的 host memory 实现共享内存。下图对未使用 GPUDirect 和使用 GPUDirect 后的 GPU 之间通信的数据拷贝进行了对比。

在这里插入图片描述
可以看出支持 GPUDirect SharedMemory 后，GPU 之间的通信仅需要两次拷贝：

  • 先从 GPU 缓存拷贝到系统内存
  • 对端 GPU 缓存从系统内存拷贝数据

相较于未使用 GPUDirect 减少了一次数据拷贝，降低了数据交换的延迟。

GPUDirect P2P

GPUDirect P2P支持GPU之间通过memory fabric（PCIe或NVLink）直接进行数据拷贝。CUDA driver原生支持P2P技术，开发者可使用最新的CUDA Toolkit和driver来实现GPU间直接通信（一般用于机内通信）。

在这里插入图片描述

GPUDirect for Video

GPUDirect for Video提供一个服务于frame-based的通过优化的流水线功能。设备包括：frame grabbers、video switchers、HD-SDI capture、CameraLink device，它可以把视频帧高效地向GPU显内中写入/读出。

在这里插入图片描述
过去处理视频的第三方硬件与GPU交互时，会引入不必要的延迟，如图左边所示。有了GPUDirect for Video技术，I/O设备和GPU可达到很好的同步（两个设备driver间拷贝数据），同时能减少CPU的负载。GPUDirect for Video由第三方公司的SDK提供，开发者对视频流进/出GPU（通过OpenGL， DirectX or CUDA在子帧的传输过程 ）有充分的控制能力

GPUDirect for RDMA

RDMA

随着大数据分析、科技计算、AI 计算等应用对算力需求巨大，单机形态已经不能满足用户需求，多机多卡的计算是一个常态，多机间的通信是影响分布式训练的一个重要指标。

RDMA（Remote Direct Memory Access）是一种绕过远程主机而访问其内存中数据的技术，解决网络传输中数据处理延迟而产生的一种远端内存直接访问技术。

在这里插入图片描述
使用RDMA的优势如下：

  • 零拷贝(Zero-copy)：应用程序能够直接执行数据传输，在不涉及到网络软件栈的情况下。数据能够被直接发送到缓冲区或者能够直接从缓冲区里接收，而不需要被复制到网络层。

  • 内核旁路(Kernel bypass) ：应用程序可以直接在用户态执行数据传输，不需要在内核态与用户态之间做上下文切换。

  • 不需要CPU干预(No CPU involvement) ： 应用程序可以访问远程主机内存而不消耗远程主机中的任何CPU。远程主机内存能够被读取而不需要远程主机上的进程（或CPU)参与。远程主机的CPU的缓存(cache)不会被访问的内存内容所填充。

简单来说，RDMA更像一个去掉中间商的技术，让数据能够快速获取。不再在操作系统、CPU等环节浪费时间。

在这里插入图片描述
RDMA 技术的软件栈 (来源)

目前 RDMA 有三种不同的技术实现方式：

  • InfiniBand（IB）：专为 RDMA 设计的网络，从硬件层面保证可靠传输，同时由于这是一种新的网络技术，需要支持该技术的 NIC 和交换机。

  • RoCE(RDMA over Converged Ethernet)：RoCE 是一种允许通过以太网进行 RDMA 的网络协议。RoCE 有 2 个版本：RoCE v1 和 RoCE v2。RoCE v1 是一种链路层协议，允许在同一个广播域下的任意两台主机直接访问；RoCE v2 基于 UDP 层协议，实现了路由功能，RoCE v2 针对 RoCE v1 进行了一些改进，如引入 IP 解决扩展性问题，可以跨二层组网等。

  • iWARP（internet Wide Area RDMA Protocol：允许在 TCP 上执行 RDMA 的网络协议。在大型组网的情况下，iWARP 的大量 TCP 连接会占用大量的额外内存资源，对系统规格要求较高。

GPUDirect RDMA

GPUDirect RDMA 结合了GPU加速计算和 RDMA（Remote Direct Memory Access）技术，实现了在GPU和RDMA网络设备之间直接进行数据传输和通信的能力。它允许GPU直接访问RDMA网络设备中的数据，无需通过主机内存或CPU的中介。
在这里插入图片描述GPUDirect RDMA（来源）

GPUDirect RDMA通过绕过主机内存和CPU，直接在GPU和RDMA网络设备之间进行数据传输，显著降低传输延迟，加快数据交换速度，并可以减轻 CPU负载，释放CPU的计算能力。另外，GPUDirect RDMA 技术允许GPU 直接访问RDMA网络设备中的数据，避免了数据在主机内存中的复制，提高了数据传输的带宽利用率

GPUDirect Storage

对AI和HPC应用而言，随着数据规模的不断扩大，数据加载时间对系统性能影响越发显著。随着GPU计算速度的快速提升，系统I/O（数据从存储读取到GPU显存）已经成为系统瓶颈。
在这里插入图片描述
GPUDirect Storage提供本地存储（NVMe）/远程存储（NVMe over Fabric）与GPU显存的直接通路，它可以减少不必要的系统内存拷贝（通过bounce buffer）。它可应用网卡NIC和存储系统附近的DMA引擎，直接向GPU显存写入/读取数据。

  • NVMe（Non-Volatile Memory Express）：本地SSD的高速协议，Express 强调其基于 PCIe（PCI Express），通过PCIe总线直接通信，本地访问延迟极低。
  • Fabrics：指网络架构（如TCP/IP、RDMA、光纤通道等），用于连接存储设备与主机。
  • NVMe-oF（NVMe over Fabrics）：通过网络实现远程NVMe存储访问。

2、NVLink & NVSwitch

NVLink

GPUDirect P2P 技术中，多个 GPU 通过 PCIe 直接与 CPU 相连，而 PCIe 3.0*16 的双向带宽不足 32GB/s，当训练数据不断增长时，PCIe 的带宽满足不了需求，会逐渐成为系统瓶颈。为提升多 GPU 之间的通信性能，充分发挥 GPU 的计算性能，NVIDIA 于 2016 年发布了全新架构的 NVLink。

NVLink 1.0 与 P100 GPU 一同发布，一块 P100 上，可集成 4 条 NVLink 连接线，每条 NVLink 具备双路共 40GB/s 的带宽，整个芯片的带宽达到了 160GB/s，相当于 PCIe 3.0*16 的 5 倍。

NVLink 2.0 版本与 Tesla V100 GPU 一同发布，NVLink 2.0 每个方向的信号发送速率从 20GB/s 增加到 25GB/s，每条 NVLink 双信道最大达到 50GB/s。单个 V100 GPU 支持 6 条 NVLink 连接线，总带宽最大可达 300GB/s，是 PCIe 3.0 带宽的将近 10 倍。

在这里插入图片描述
上图是使用 NVLink 连接 8 个 Tesla V100 的混合立体网络拓扑。图中也以看出每个 V100 GPU 有 6 个 NVLink 通道，8 块 GPU 间无法做到全连接，2 个 GPU 间最多只能有 2 个 NVLink 通道 100GB/s 的双向带宽。有趣的是 GPU 0 和 3，GPU 0 和 4 之间有 2 条 NVLink 相连，GPU0 和 GPU1 之间有一条 NVLink 连接线，GPU 0 和 6 之间没有 NVLink 连接线，也就是说 GPU0 与 GPU6 之间的通信仍然需要通过 PCIe。

NVSwitch

前面也看到，NVLink2.0 技术使得单服务器中 8 个 GPU 无法达到全连接，为解决该问题，NVIDIA 在 2018 年发布了 NVSwitch，实现了 NVLink 的全连接。NVIDIA NVSwitch 是首款节点交换架构，可支持单个服务器节点中 16 个全互联的 GPU，并可使全部 8 个 GPU 对分别达到 300GB/s 的速度同时进行通信。

下图为 16 个 GPU 通过 NVSwitch 全连接拓扑图。

在这里插入图片描述

3、应用场景总结

在大规模计算中，单机多卡场景下使用GPUDiect、NVLink技术，分布式场景下使用 GPUDirect RDMA技术，可以大大缩短通信时间，提升整体性能。

参考：
https://developer.nvidia.com/gpudirect
https://blog.youkuaiyun.com/danteLiujie/article/details/102901255
https://blog.youkuaiyun.com/danteLiujie/article/details/102901255
