网络设备-信息的分级

信息的分类

设备中产生的信息分为三类：Log信息、Trap信息和Debug信息。具体内容描述如表3-1所示：

表3-1  信息的分类

信息类型	内容描述
Log信息	Log信息主要记录用户操作、系统故障、系统安全等信息，包括用户日志、安全日志和诊断日志。 用户日志：记录用户操作和系统运行信息。 安全日志：记录包含账号管理、协议、防攻击和状态等内容的信息。 诊断日志：记录协助进行问题定位的信息。
Trap信息	Trap信息是系统检测到故障而产生的通知，主要记录故障等系统状态信息。 这类信息不同于Log信息，其最大特点是需要及时通知、提醒管理用户和对时间敏感。
Debug信息	Debug信息是系统对设备内部运行的信息的输出，主要用于跟踪设备内部运行的轨迹。 只有在设备上打开相应模块的调试开关，设备才能产生Debug信息。

信息的分级

设备产生信息比较多时，用户较难分辨哪些是设备正常运转的信息，哪些是出现故障需要处理的信息。对信息进行分级，用户可以根据信息的级别进行粗略判断，及时采取措施，屏蔽无需处理的信息。

根据信息的严重等级或紧急程度，信息分为8个等级，信息越严重，其严重等级阈值越小。详细信息如表3-2所示。

表3-2  信息严重等级的定义

显示值	严重等级	描述
0	Emergencies	设备致命的异常，系统已经无法恢复正常，必须重启设备。如程序异常导致设备重启和内存的使用被检测出错误等。
1	Alert	设备重大的异常，需要立即采取措施。如设备内存占用率达到极限等。
2	Critical	设备的异常，需要采取措施进行处理或原因分析。如设备内存占用率低于下限阈值和BFD探测出设备不可达等。
3	Error	错误的操作或设备的异常流程，不会影响后续业务，但是需要关注并分析原因。如用户的错误指令、用户密码错误和检测出错误协议报文等。
4	Warning	设备运转的异常点，可能引起业务故障，需要引起注意。如用户关闭路由进程、BFD探测的一次报文丢失和检测出错误协议报文等。
5	Notification	设备正常运转的关键操作信息。如接口shutdown、邻居发现和协议状态机的正常跳转等。
6	Informational	设备正常运转的一般性操作信息。如用户使用display命令等。
7	Debugging	设备正常运转的一般性信息，用户无需关注。

根据严重等级过滤信息时，仅输出严重等级阈值小于或等于所配置的严重等级阈值的信息，即输出等于配置级别和比配置级别更严重的信息。例如，当配置严重等级阈值为6时，仅输出严重等级阈值为0～6的信息。

信息的输出

设备产生的信息可以向远程终端、控制台、Log缓冲区、日志文件、SNMP代理等方向输出信息。为了便于各个方向信息的输出控制，信息中心定义了10条信息通道，通道之间独立输出，互不影响。用户可以根据自己的需要配置信息的输出规则，控制不同类别、不同等级的信息从不同的信息通道输出到不同的输出方向，如图3-1所示。

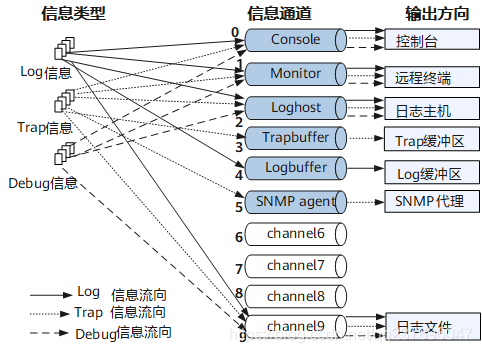

图3-1  信息中心原理图

缺省情况下，Log信息、Trap信息和Debug信息从缺省的信息通道输出。用户可以根据需要更改信息通道的名称，也可以更改信息通道与输出方向之间的对应关系。例如，用户配置通道6的名称为user1，发往日志主机的信息使用通道6，则发往日志主机的信息都会从通道6输出，不再从通道2输出。

信息输出通道的缺省情况如表3-3所示：

表3-3  信息通道和输出方向

通道号	缺省通道名	输出方向	输出方向的描述
0	Console	控制台	控制台，即通过Console口登录设备的方式，可以接收Log信息、Trap信息、Debug信息。
1	Monitor	远程终端	远程终端，即通过VTY登录设备的方式，可以接收Log信息、Trap信息、Debug信息，方便远程维护。
2	Loghost	日志主机	日志主机，可以接收Log信息、Trap信息、Debug信息。信息在日志主机上以文件形式保存，供随时查看。
3	Trapbuffer	Trap缓冲区	Trap缓冲区，可以接收Trap信息。
4	Logbuffer	Log缓冲区	Log缓冲区，可以接收Log信息。
5	Snmpagent	SNMP代理	SNMP代理，可以接收Trap信息。
6	Channel6	未指定	保留，可由用户指定输出方向。
7	Channel7	未指定	保留，可由用户指定输出方向。
8	Channel8	未指定	保留，可由用户指定输出方向。
9	Channel9	日志文件	日志文件，可以接收Log信息、Trap信息、Debug信息。

信息的输出格式

• Log信息的输出格式

  Log信息的格式如图3-2所示：

  图3-2  Log信息的输出格式



• 各字段的详细说明如表3-4所示：表3-4  Log信息记录格式说明

  字段	字段含义	说明
  <Int_16>	前导符	在向日志主机发送信息的时候添加前导符，在设备本地保存信息时不加前导符。
  TimeStamp	时间戳，信息输出的时间	时间戳有5种格式可供选择： boot型：指定时间戳采用相对时间类型，即系统启动后经过的时间。格式是xxxxxx.yyyyyy，xxxxxx为系统启动后经过时间的毫秒数高32位，yyyyyy为低32位。 date型：指定时间戳采用系统当前日期和时间。中文环境下为yyyy/mm/dd hh:mm:ss；英文环境下为mm dd yyyy hh:mm:ss。 short-date型：指定时间戳采用短日期格式。这种格式的时间戳与date类型的时间戳基本相同，唯一区别是短日期格式取消了年份的显示。 format-date型：按照年、月、日、时、分、秒的格式显示：YYYY-MM-DD hh:mm:ss。 Log信息缺省采用date型时间戳。
  TimeZone	本地时区信息	此信息与display clock显示信息中的“Time Zone”字段一致。
  HostName	主机名	-
  %%	华为公司的标识	标识该Log信息是由华为公司的产品输出的。
  dd	版本号	标识该Log信息格式的版本。
  ModuleName	模块名	向信息中心输出信息的模块名称。
  Serverity	日志的级别	Log信息的级别。
  Brief	简要描述	Log信息的简要解释。
  (l)	信息的类别	信息的类型有： l：Log信息。 S：安全日志信息。 D：诊断日志信息。
  DDD	日志流水号	缺省情况下，日志信息可以向控制台、Log缓冲区、日志文件和VTY终端发送。在Log缓冲区中，该值大小取决于Log缓冲区的大小。例如，Log缓冲区的大小为100，则日志流水号的取值范围是：0～99。
  Description	描述符	Log信息的具体内容。

• Trap信息的输出格式

  Trap信息的格式如图3-3所示：

  图3-3  Trap信息的输出格式



• 各字段的详细说明见表3-5。

  表3-5  Trap信息记录格式说明

  字段	字段含义	说明
  #	信息类型	“#”表示为告警信息，仅在Trap缓冲区中存在。
  TimeStamp	时间戳，信息输出的时间	时间戳有5种格式可供选择： boot型：指定时间戳采用相对时间类型，即系统启动后经过的时间。格式是xxxxxx.yyyyyy，xxxxxx为系统启动后经过时间的毫秒数高32位，yyyyyy为低32位。 date型：指定时间戳采用系统当前日期和时间。中文环境下为yyyy/mm/dd hh:mm:ss；英文环境下为mm dd yyyy hh:mm:ss。 short-date型：指定时间戳采用短日期格式。这种格式的时间戳与date类型的时间戳基本相同，唯一区别是短日期格式取消了年份的显示。 format-date型：按照年、月、日、时、分、秒的格式显示：YYYY-MM-DD hh:mm:ss。 Trap信息缺省采用date型时间戳。
  TimeZone	本地时区信息	此信息与display clock显示信息中的“Time Zone”字段一致。
  HostName	主机名	主机名与模块名之间用一个空格隔开。
  ModuleName	模块名	向信息中心输出信息的模块名称。
  Severity	严重级别	Trap信息的级别。
  Brief	简要描述	Trap信息的简要解释。
  Description	描述信息	Trap信息的具体内容。
