Easy ip 简单配置实验

Easy ip 简单配置实验

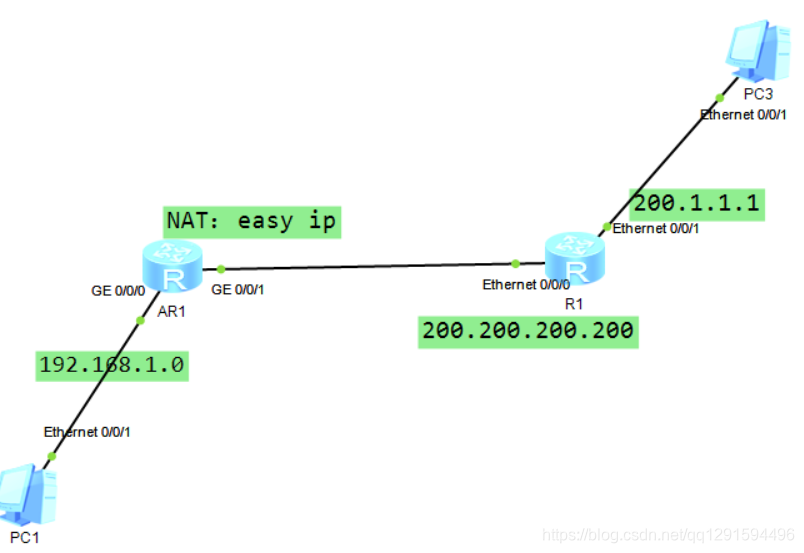

实验topo：

配置前提须知：

1. 配置nat的出口路由器必须使用AR
2. 出口路由器上需要一条默认路由指向ISP
3. 接口动态获取IP地址时，会自动获得一个默认路由指向ISP
4. 接口动态获得IP地址也需要开启DHCP

实验配置：

1. 配置接口：

[chukou]
dhcp enable  --开启DHCP
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
interface GigabitEthernet0/0/1
 ip address dhcp-alloc  --接口动态获取ip地址

[isp]
interface Ethernet0/0/0
 ip address 200.200.200.200 255.255.255.0
 dhcp select interface
interface Ethernet0/0/1
 ip address 200.1.1.1 255.255.255.0

2. ISP上配置接口DHCP给出口路由器下放IP地址

DHCP enable
interface Ethernet0/0/0
 dhcp select interface

4. 配置ACL抓取流量：

acl number 2000   --配置基本acl即可
 rule 5 permit source 192.168.1.0 0.0.0.255

5. 在出口路由器上做NAT：

interface GigabitEthernet0/0/1
 nat outbound 2000  --在出接口

实验结果测试

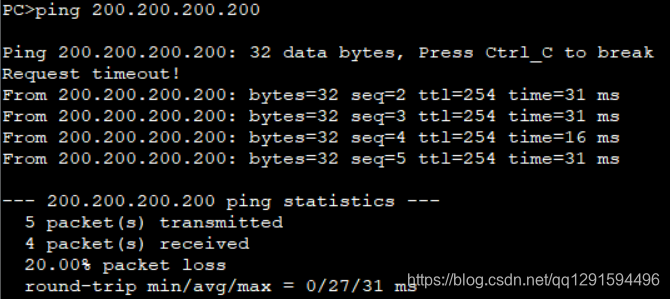

PC1 PING ISP：

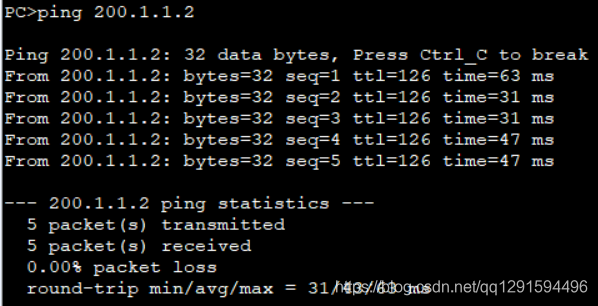

PC1 PING ISP内的主机：

代码（全配置） 如图配置后直接粘贴

[chukou]
[V200R003C00]
#
sysname chukou
#
dhcp enable
#
acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 nat outbound 2000
 ip address dhcp-alloc
#

<isp>dis cu
#
sysname isp
#
dhcp enable
#
interface Ethernet0/0/0
 ip address 200.200.200.200 255.255.255.0
 dhcp select interface
#
interface Ethernet0/0/1
 ip address 200.1.1.1 255.255.255.0
#
