《鸟哥的Linux私房菜》3.2 磁盘分区总结

3.2 磁盘分区

3.2.1 磁盘连接方式、设备文件名

常见的磁盘接口有两种：IDE和SATA接口，主流是SATA 接口

命名：IDE接口按插槽命名，SATA接口按检测顺序命名

例如：

某IDE设备文件名：

IDE\Jumper	Master	Slave
IDE1(Primary)	/dev/hda	/dev/hdb
IDE2(Secondary)	/dev/hdc	/dev/hdd

如果你的磁盘接在IDE2的Master上面，设备文件名就是/dev/hdc

再例如：如果PC尚有两个SATA磁盘和一个USB磁盘，主板上面有6个SATA插槽，SATA磁盘插在SATA1和SATA5插槽上，那么设备文件名如下：

• SATA1插槽上的文件名：/dev/sda
• SATA5插槽上的文件名：/dev/sdb
• USB磁盘（开机后才被系统识别）：/dev/sdc

3.2.2 磁盘的组成

1、盘片、片面和磁头

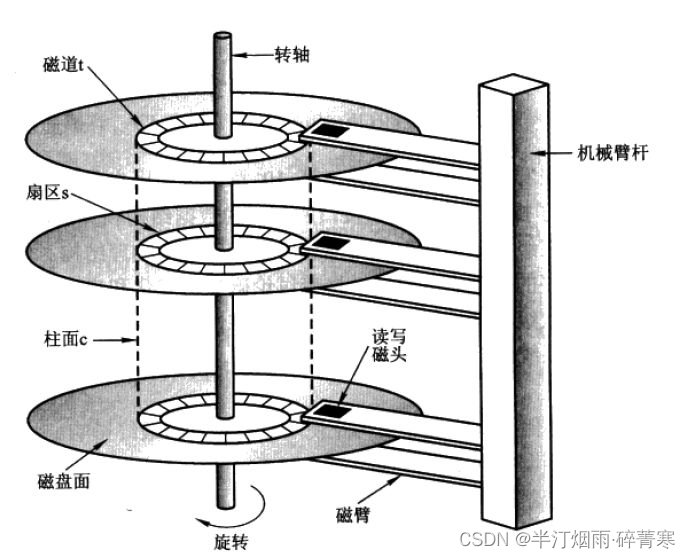

硬盘中一般会有多个盘片组成，每个盘片包含两个面，每个盘面都对应地有一个读/写磁头盘片的编号自下向上从0开始，如最下边的盘片有0面和1面，再上一个盘片就编号为2面和3面。 如下图：

2、扇区和磁道

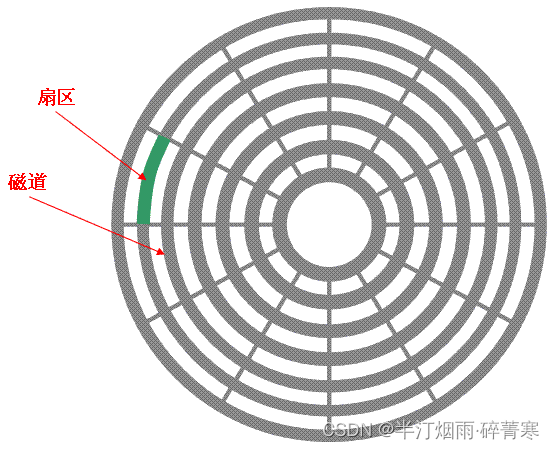

下图显示的是一个盘面，盘面中一圈圈灰色同心圆为一条条磁道，从圆心向外画直线，可以将磁道划分为若干个弧段，每个磁道上一个弧段被称之为一个扇区（图践绿色部分）。扇区是磁盘的最小组成单元，通常是512字节。（由于不断提高磁盘的大小，部分厂商设定每个扇区的大小是4096字节）。

3、磁头和柱面

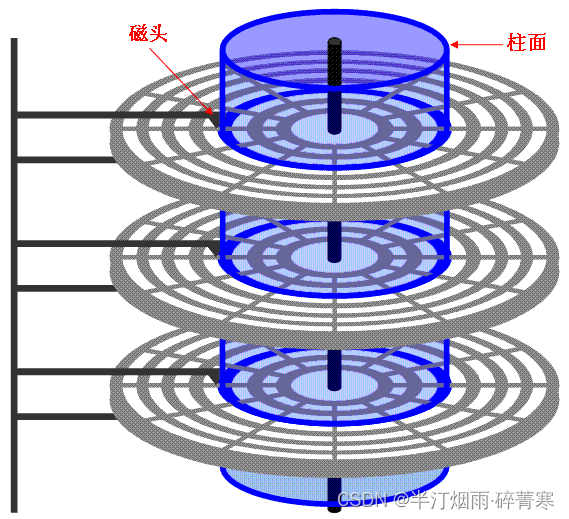

硬盘通常由重叠的一组盘片构成，每个盘面都被划分为数目相等的磁道，并从外缘的“0”开始编号，具有相同编号的磁道形成一个圆柱，称之为磁盘的柱面。磁盘的柱面数与一个盘面上的磁道数是相等的。由于每个盘面都有自己的磁头，因此，盘面数等于总的磁头数。 如下图：

3.2.3 磁盘分区表（partition table）

整个磁盘的第一个扇区最为重要，因为它记录2个重要信息：

• 主引导分区（Master Boot Record, MBR）：可以安装引导加载程序的地方
• 分区表（partition table）：记录整块硬盘分区的状态，有64bytes

磁盘分区：主分区、扩展分区和逻辑分区

1、主分区

主分区，也称为主磁盘分区，是一种分区类型。主分区中不能再划分其他类型的分区，因此每个主分区都相当于一个逻辑磁盘（在这一点上主分区和逻辑分区很相似，但主分区是直接在硬盘上划分的，逻辑分区则必须建立于扩展分区中）。

2、扩展分区

扩展分区是硬盘磁盘分区的一种。严格地讲它不是一个实际意义的分区，它仅仅是一个指向下一个分区的指针，这种指针结构将形成一个单向链表。这样在主引导扇区中除了主分区外，仅需要存储一个被称为扩展分区的分区数据，通过这个扩展分区的数据可以找到下一个分区。

3、逻辑分区

逻辑分区是硬盘上一块连续的区域，不同之处在于，每个主分区只能分成一个驱动器，每个主分区都有各自独立的引导块，可以用fdisk设定为启动区。一个硬盘上最多可以有4个主分区，而扩展分区上可以划分出多个逻辑驱动器。这些逻辑驱动器没有独立的引导块，不能用fdisk设定为启动区。主分区和扩展分区都是dos分区。

若D盘和E盘为两个分区，想要将其合并，有两种情况：

• 若D+E均为逻辑分区，直接将其删除再重新创建就可以合并；
• 若D+E为主分区（P）+逻辑分区（L），则不可直接整合，除非将扩展分区破坏后再重新分区，但是会影响到其他分区，因为逻辑分区的信息都记录再扩展分区里；

主分区和扩展分区最多可以有4个（硬盘的限制），扩展分区最多有一个（OS限制）

第1个逻辑分区一般是/dev/hda5，而/dev/hda1~/dev/hda4被保留给了主分区（Primary）或扩展分区（Extended）
