PSOC Creator 入门教程超详细

最近工作原因需要使用到赛普拉斯的一款芯片，奈何以前没有用过，所以趁这次也学习了一些简单的用法，总结一下，希望能帮到有需要朋友，因为网上关于这方面的文章少的可怜，详细点的更是少之又少！废话少说，正文开始.

目录

1. PSOC Creator工程创建

2. PSOC Creator简单控件配置

LED配置

按键控件配置

EZI2C控件配置

定时器控件配置与使用

---

1. PSOC Creator工程创建

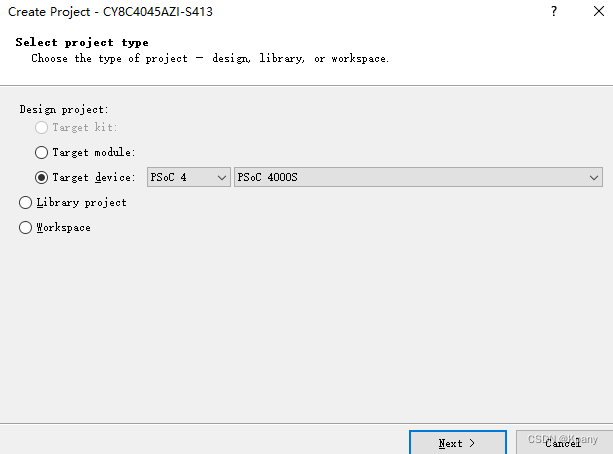

点击左上角 File > New > Project 后出现图1，根据实际芯片选择对应型号，点击 Next





选择创建一个空的原理图工程，Next

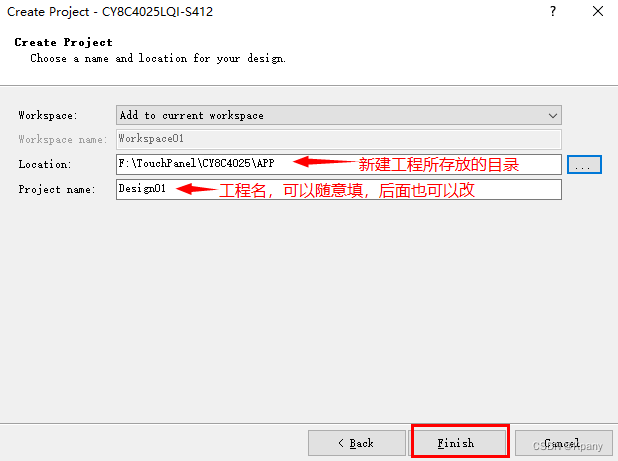

选择工作空间和工程存放路径，点击 Finish

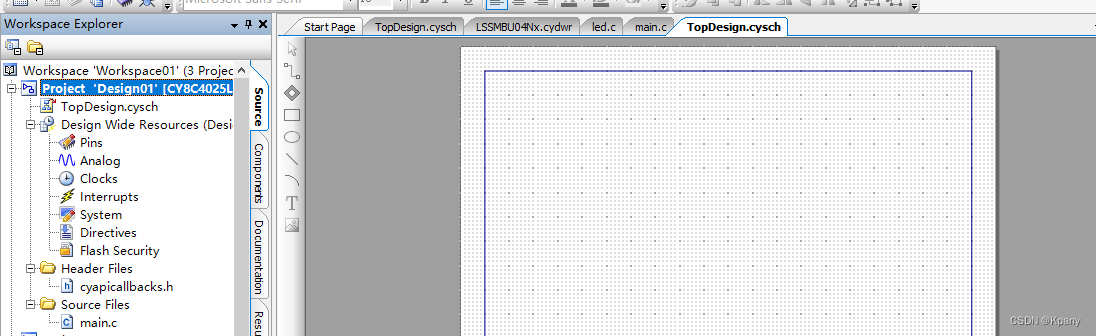

工程创建完成后，如图4，出现一个空白的原理图类似的界面，还没结束，选中左边工程名，我的是Design01，点击右键选择 Device Selector

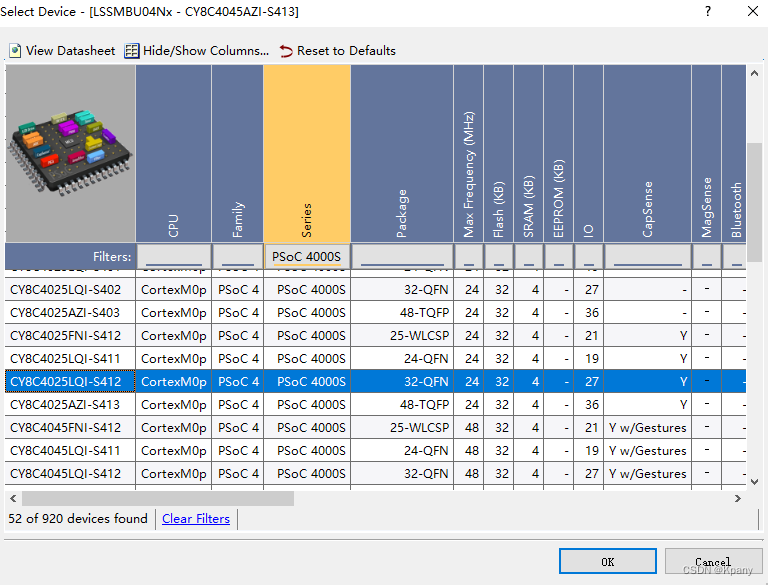

根据实际使用芯片选中对应型号，这个一定要对应！！如果找不到对应的型号，可能是在第一步的时候没有选对系列，是PSOC 4000S还是其他的，要查下自己对应的是哪款系列，选完后点击OK

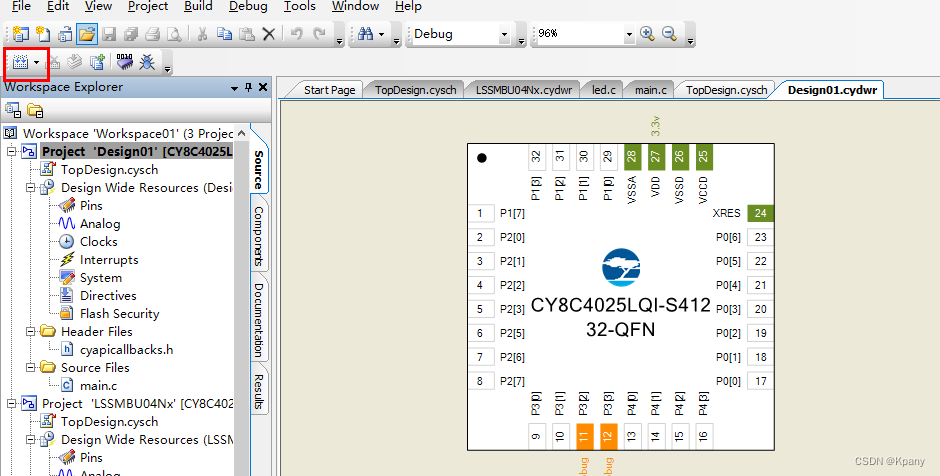

双击Design Wide Resources 出现如图6的对应芯片界面，这个跟你实际的芯片管脚都是对应的，之后的配置也是围绕这个展开的，至此，工程创建才算真正完成，可以先Build一下工程看下有没有错误，右键工程名选择

点击这个图标只会编译当前正在使用的工程，例如下面加黑加粗的工程名就代表正在使用的工程，可以右键设置哪个工程为活动工程，或者直接右键想要编译的工程即可。当然，如果你的工作目录只有一个工程，默认就是编译仅有的工程。

2. PSOC Creator简单控件配置

LED配置

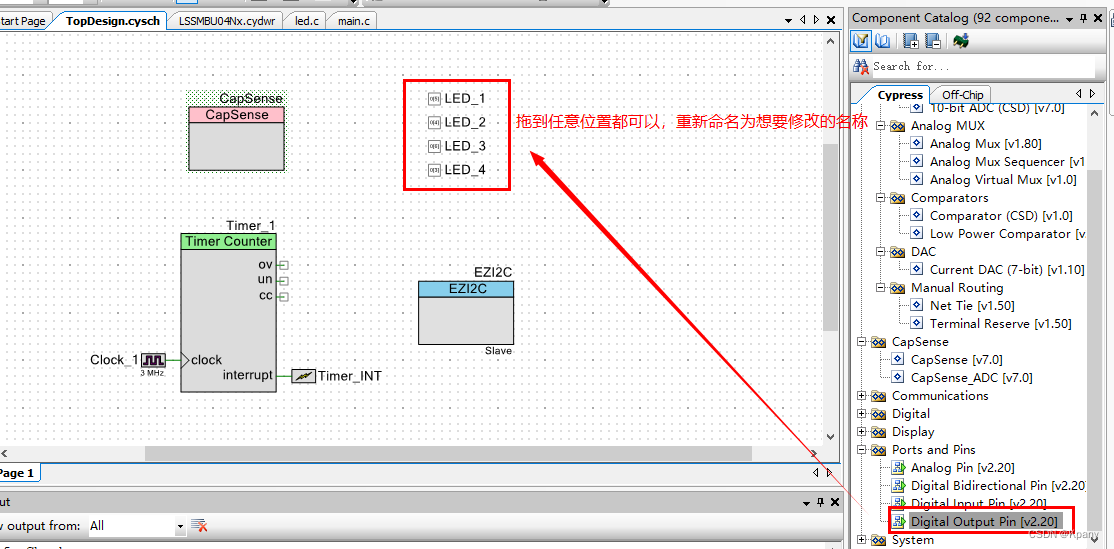

（1）双击工程左边列表上的TopDesign.cysch，出现对应界面，把Digital Output Pin拖到空白原理图任意位置，每一个pin就代表对应要输出电平的引脚，当前目的用来控制LED高低电平，因此，命名为对应的LED

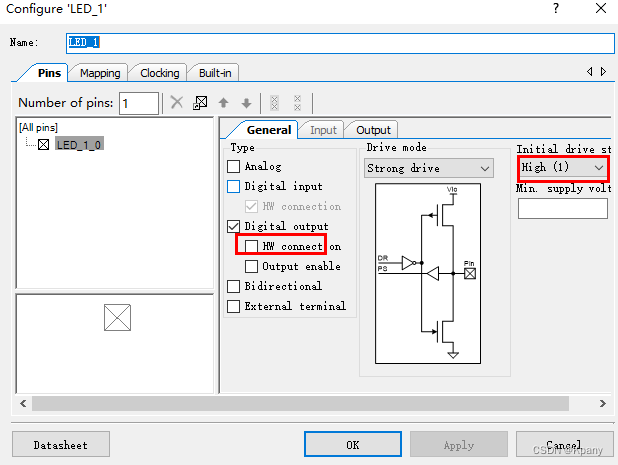

（2）双击对应控件，进行配置，去掉HW connection的勾选，即代表不根据硬件连接直接控制引脚电平，使用芯片输出电平控制引脚，初始化为高电平（我的LED是低电平亮，这里初始不亮，看个人情况），其他配置默认即可，点击OK，其他LED配置同理

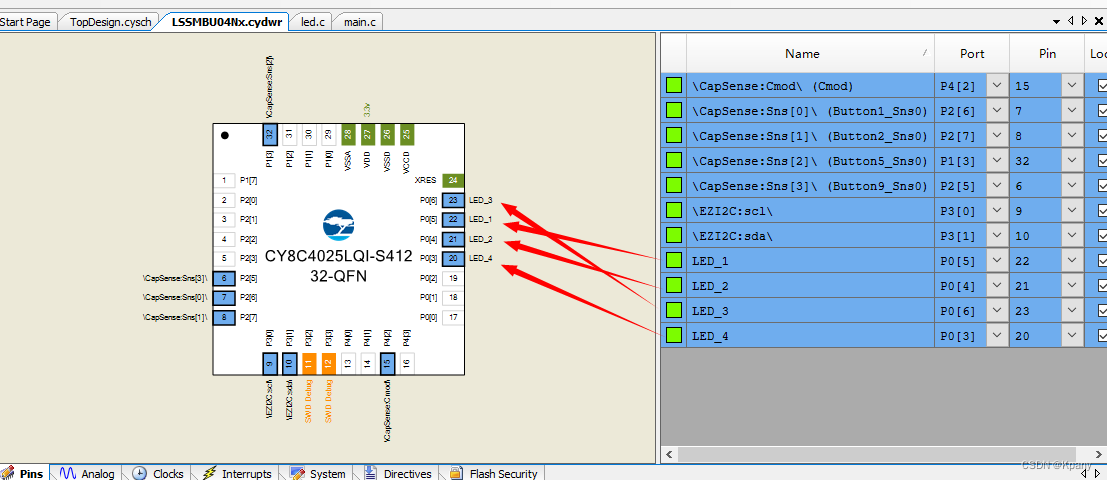

（3）先编译一次，再双击Design Wide Resources ，将LED的端口根据实际电路图进行配置，一定要一一对应才能正常控制对应的LED，可以直接拖动右边的对应行到芯片的对应管脚上，或者选择Port的那一列的下拉框进行选择，配置完成后再次编译

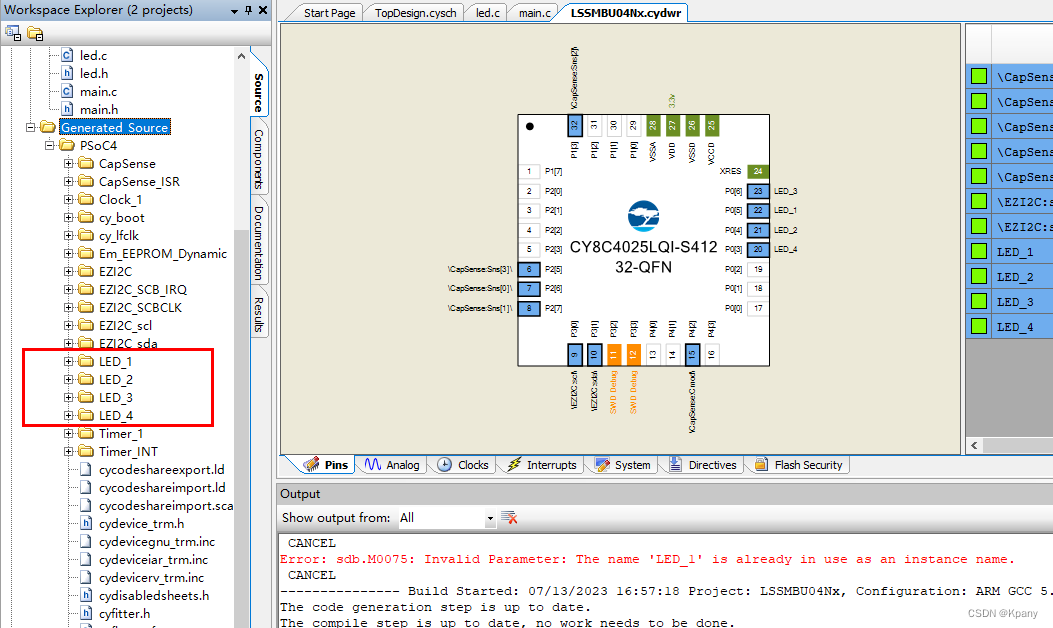

（4）编译完成后，会自动生成对应代码，注意：只有存在的控件且配置了才会生成相应代码，我这里显示这么多是因为有其他控件

（5）点击main.c编辑
