本文探讨了在网络中配置PIM-SM协议时，RP（Rendezvous Point）的角色及其重要性。通过实例演示如何设置候选RP，解决因缺乏RP导致的组播通信问题。介绍了两种解决方案：配置PIM Sparse-Dense Mode以先建立SPT树，或使用Auto-RP Listener使RP信息逐跳传播。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

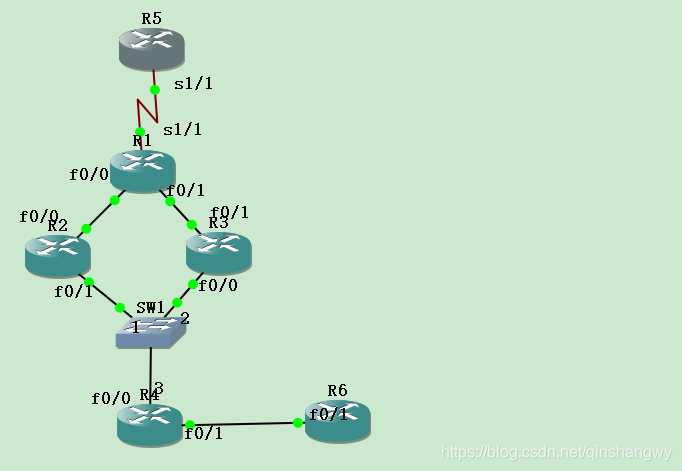

实验拓扑：
在这里插入图片描述
将之前配置的静态RP删除，恢复成之前，那么运行了PIM-SM，但是没有RP点，那么是运行不起来PIM协议的。

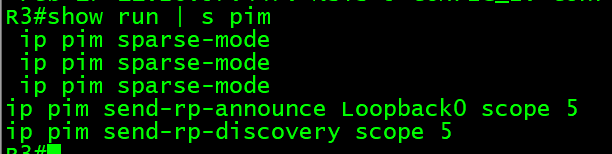

我们先将R3既作为候选者，又是映射代理

这个时候在RP上查看RP的信息

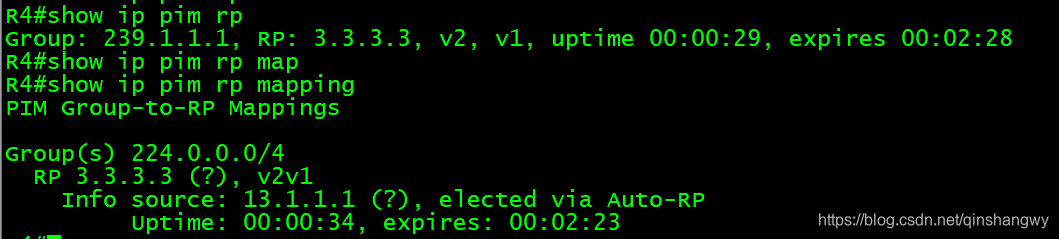

其他设备当然也可以学到。

接着，我们可以让R2 R3都作为候选RP C-RP
R2创建环回2.2.2.2/24，让R1作为映射代理
R2(config)#ip pim send-rp-announce loopback 0 scope 5
R3(config)#ip pim send-rp-announce loopback 0 scope 5
R1(config)#ip pim send-rp-discovery scope 5

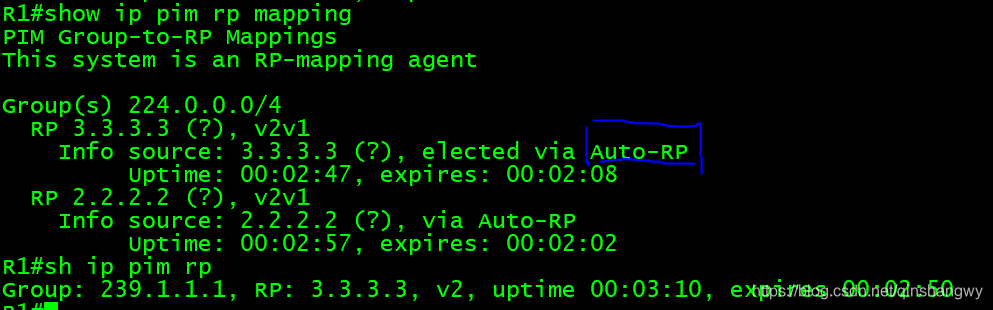

clear ip pim rp-mapping后查看
在这里插入图片描述但是其他路由器（除了R3）都收不到，并且R5组播源ping不通239.1.1.1，这是因为一个特性，之前所说的稀疏-密集模式
R4收到RP的信息才能生成共享树，可是auto-rp发送discovery采用的是组播，依靠共享树，那都没有RP，怎么又能发送呢？前后矛盾
解决方案：
1.配置pim-sparse-dense-mode，先使用dense-mode生成SPT树，发送RP信息给所有的组播路由器，收到后生成共享树，后续组播数据包根据RPT来发送
2.ip pim autorp-listener，组播路由器都启用，让RP信息一跳一跳往下传
