电子线路设计技巧4：ATT7022E电流采样电路

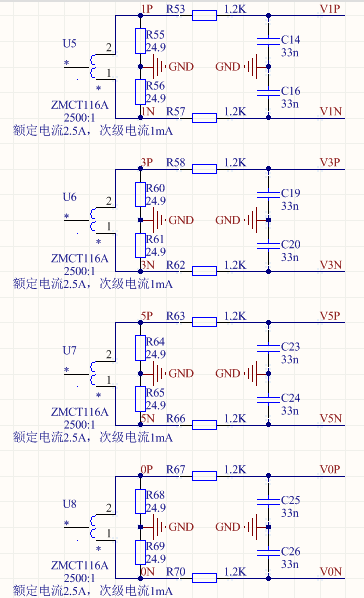

    本篇日志介绍ATT7022E电流采样电路，ATT7022E电压采样电路都是通过电流互感器完成，可以分为2种：差分输入和单端输入。在条件允许的情况下，我们尽量采用差分输入方式构建电流采样电路，因为这样可以得到更高的精度和抗干扰性。下图使用ZMCT116A作为电流互感器完成电流采样，ZMCT116A变比为2500:1，当输入2.5A额定电流时，互感器二次电流为1mA 。



     ATT7022E电流通道的有效值在0.2mV至500mV的范围内线性误差小于0.1%，建议有效值选在0.05V。
     可按上图所示电阻进行实际电路设计。
    设定额定电流为2.5A，则电流互感器二次电流为1mA
     内部取样电压 = 1mA * 24.9 * 2 = 49.8mV = 0.05V
