电子线路设计技巧3：ATT7022E电压采样电路

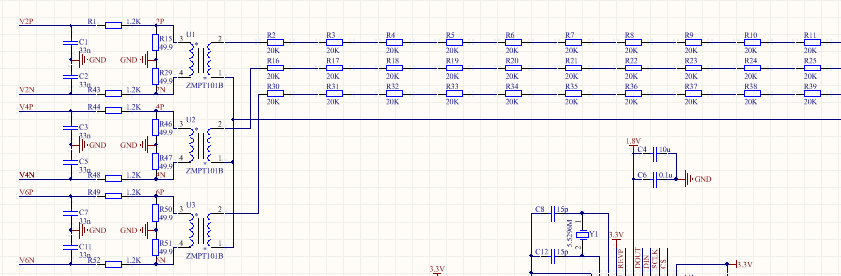

      本篇日志介绍ATT7022E电压采样电路，ATT7022E电压采样电路可以分为4种：电阻分压输入、电压互感器输入、电流互感器输入（差分方式）和电流互感器输入（单端方式）。其中 电流互感器输入（差分方式）可以在得到较好精度的同时，又能维持和好的隔离效果，是推荐采用的电压采样方式，其电流互感器可选择1:1的CT，例如2mA到2mA电流互感器 ZMPT101B，其参考电路图如下图所示。



    ATT7022E电压通道的有效值在0.2mV至500mV的范围内线性误差小于0.1%，如额定电压为220V建议电压取样信号为0.11V，并设置电压通道的放大倍数为2，这样电压通道的电压为0.22V。
    可按上图所示电阻进行实际电路设计。
    电路互感器1次电流 = 220 / 10 / 20 / 1000 = 1.1mA
    电路取样电压 = 49.9 * 2 * 1.1 = 109.78mV
    内部取样电压 = 109.78mV * 2 = 219.56mV = 0.22mV
