源代码层面分析Appium-inspector工作原理

Appium-inspector功能

  Appium Inspector 基于 Appium 框架，Appium 是一个开源工具，用于自动化移动应用（iOS 和 Android）和桌面应用（Windows 和 Mac）。Appium 采用了客户端-服务器架构，允许用户通过客户端（例如 Appium Inspector）与 Appium 服务器通信，以自动化测试应用程序。主要用这个工具来查找获取元素的locator，提升mobile UI自动化测试效率。

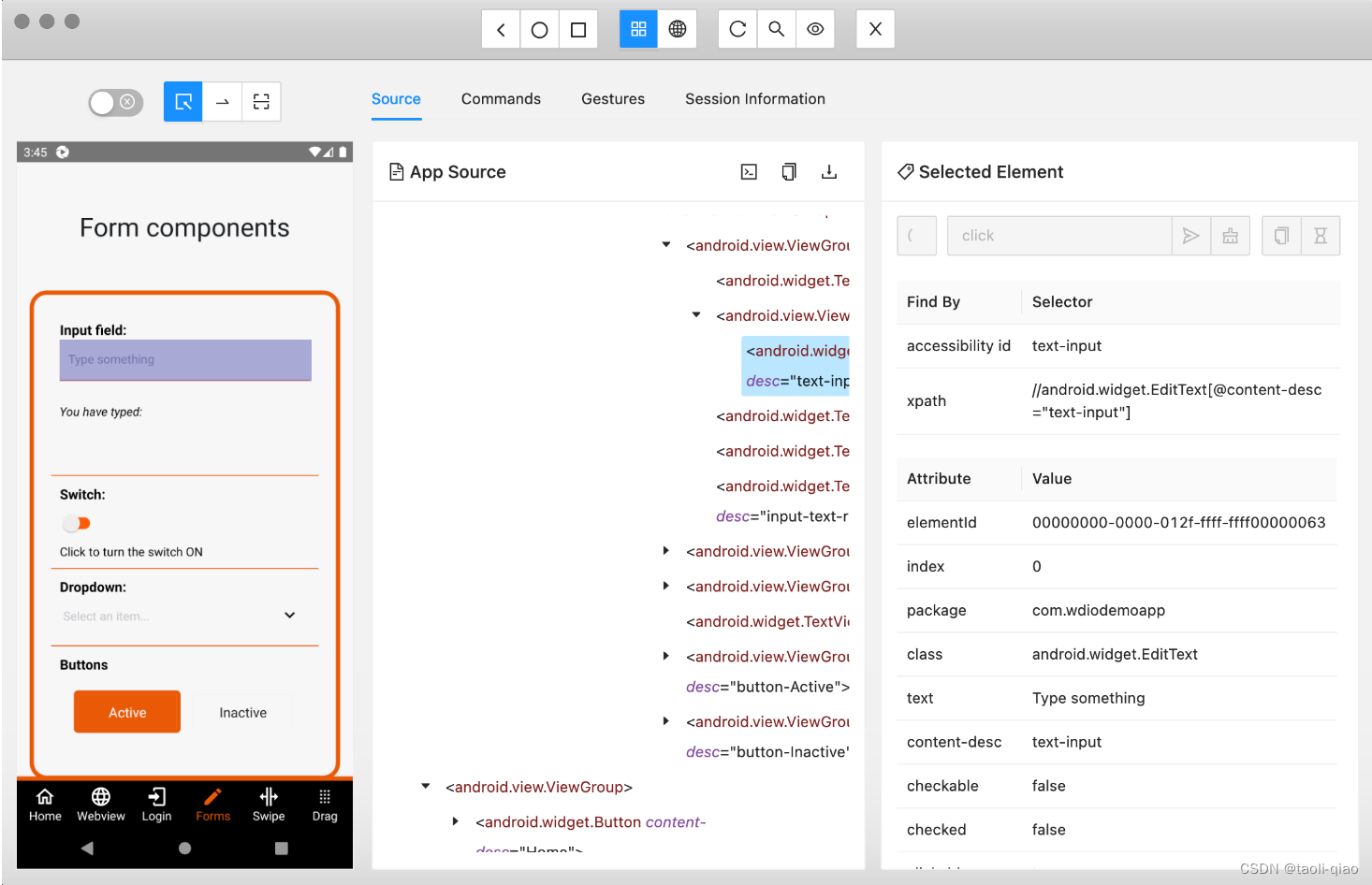

  Appium-inspector的界面如下图所示，在界面上可以点击app页面元素，左边会显示被选择元素的selector，在app source的具体位置等信息。

Appium-inspector工作原理

Appium-inspector的工作流程大致可以分为如下四个部分
连接移动设备或模拟器：Appium Inspector 连接到目标移动设备或模拟器。可以是物理设备，也可以是虚拟设备（模拟器或仿真器）。
启动移动应用：Appium 服务器接收客户端（Appium Inspector）的指令，通过相应的驱动（如 uiautomator2 驱动用于 Android，XCUITest 驱动用于 iOS），启动目标移动应用。
获取应用页面源代码：一旦应用启动，Appium 服务器通过驱动与移动设备或模拟器通信，获取当前页面的源代码（DOM 树），包括所有 UI 元素及其属性。这个页面源代码通常以 XML 格式表示。
展示 UI 元素：Appium Inspector 将获取到的页面源代码解析并展示在图形界面上。用户可以在 Appium Inspector 中看到当前应用页面的结构、元素的层次关系，以及每个元素的属性（如 resource-id、class、text 等）。
生成 Locator：用户在 Appium Inspector 中可以选择某个 UI 元素，Appium Inspector 会根据该元素的属性生成唯一的定位符（Locator）。这些 Locator 可以用来在自动化脚本中定位和操作该元素。常见的 Locator 类型包括：ID、XPath、Class Name、Accessibility ID 等。

Appium-inspector如何显示mobile app UI

  在appium inspector上面，可以加载显示mobile app应用页面，这个是如何实现的呢？实际appium inspector是通过截图来显示app页面UI的，实现这个过程主要有四个步骤

截图获取: Appium Inspector使用Appium Server通过WebDriver协议与移动设备建立连接。一旦连接建立，Inspector会向设备发送命令以获取当前应用的屏幕截图。

截图传输: 设备收到命令后&#
