基于STM32F10x 新建Keil5工程

一、建立工程文件夹：

1、本次新建的工程是基于STM32库函数的方式进行的。在进行新建工程前，确保已安装Keil5 MDK、已安装STLINK驱动、已安装USB转串口驱动。

2、安装好后，可以先创建一个工程文件夹(C盘、D盘D都可以，没有要求，记住文件路径就行），为了方便起见，我在桌面创建STM32Project 文件：C:\Users\97562\Desktop\STM32Project ，以后所有工程都存放在这个文件下，便于管理。

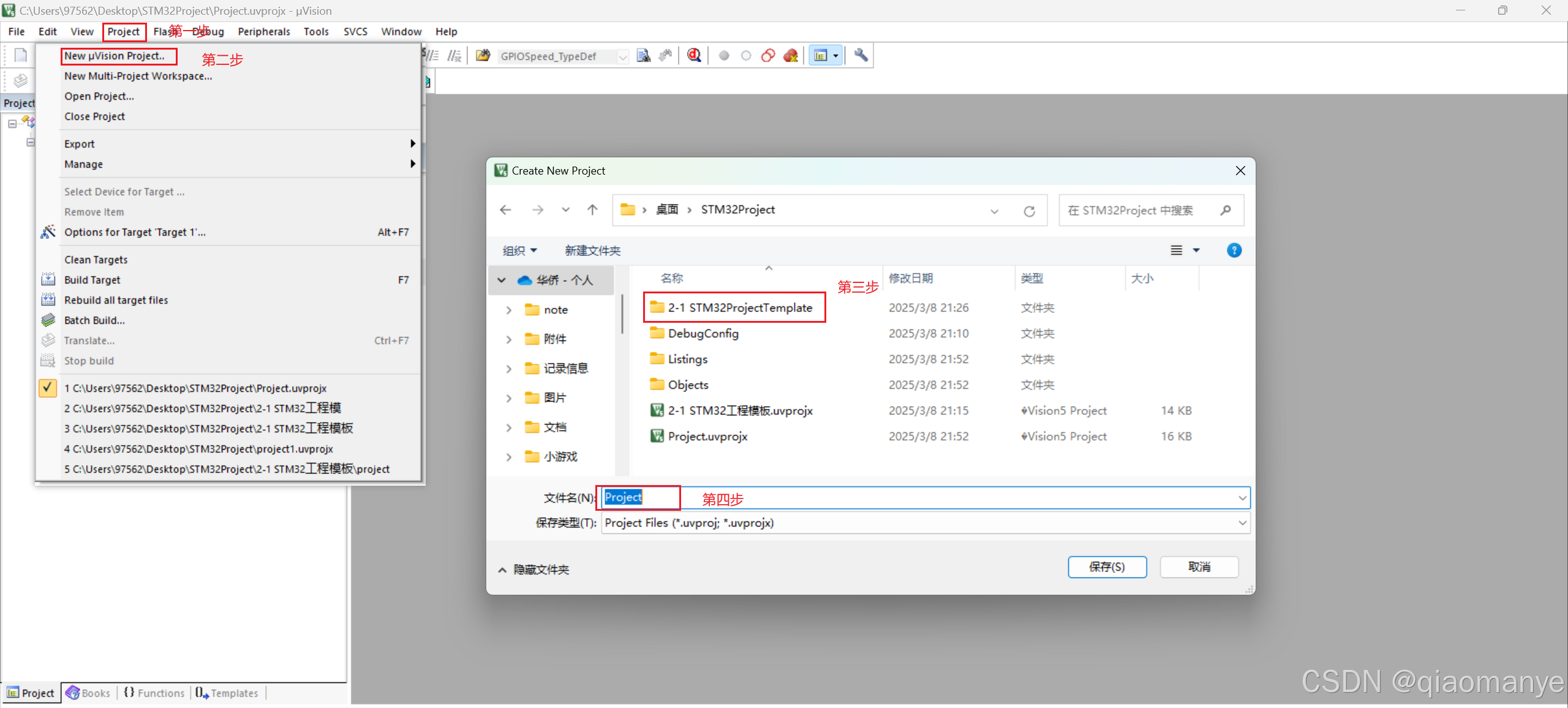

3、接着打开Keil5软件，第一步点击project，第二步选择新建项目，第三步在刚新建的《STM32Project》下创建第一个《2-1 STM32ProjectTemplate》工程文件夹，第四步输入需要在Keil5创建的工程名：

注意:新建的项目名称最好命名为英文，中文可能编辑会报错！！！

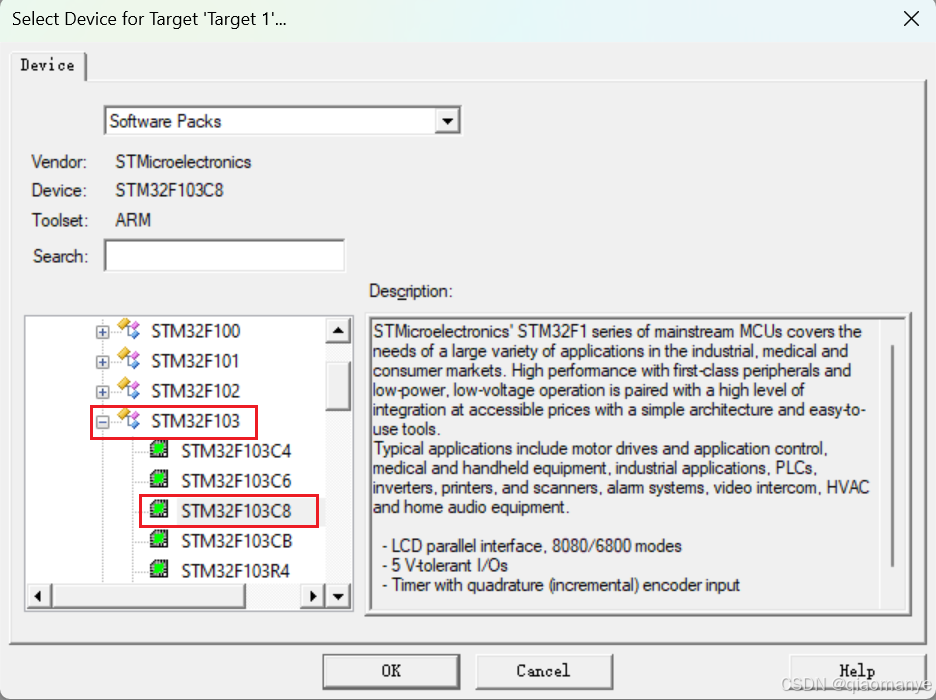

 接下来选择芯片信号，因为我的芯片是STM32F103C8T6,所有这里选择STM32F103C8

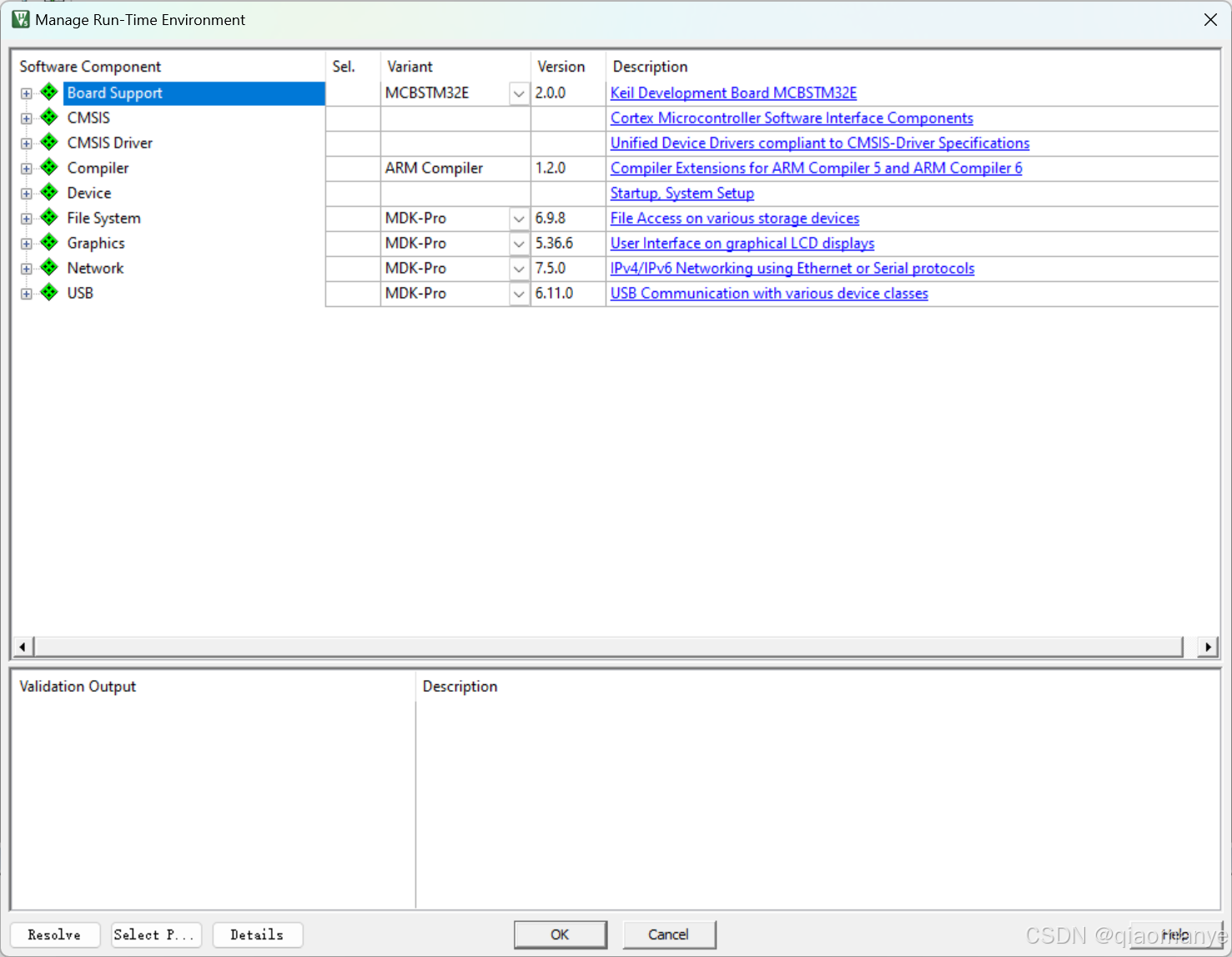

 接着弹出Keil软件的新建工程小助手，可以帮助我们快速新建工程，我们现在不用，可以先点击ok按钮关闭。

二、分组管理新建的工程文件夹数据

新建的工程文件夹下《C:\Users\97562\Desktop\STM32Project\2-1 STM32ProjectTemplate》空空如也，需要建立Start、Library、User等文件夹，然后复制固件库里面的文件到Start、Library、User工程文件夹下 。

1、建立Start启动的必要工程文件

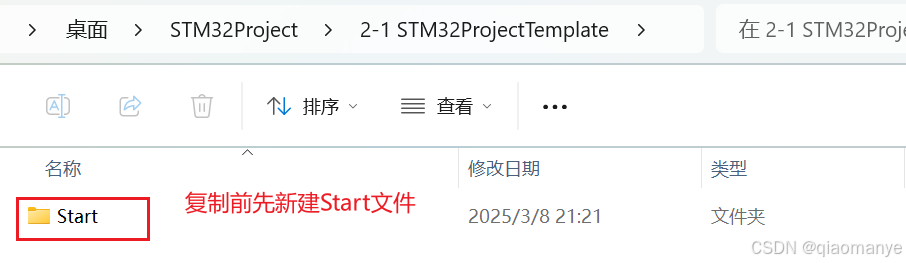

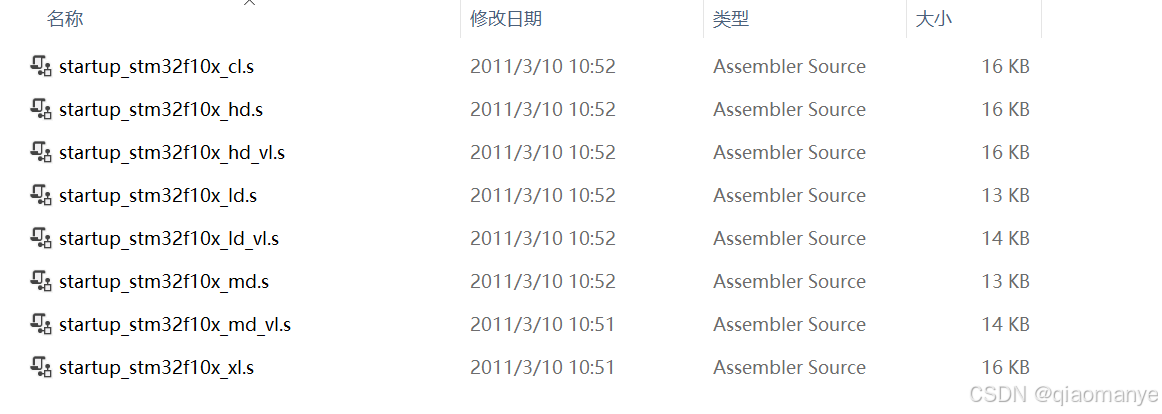

打开：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm，arm下都是启动文件，复制这些文件到刚建立的第一个《2-1 STM32ProjectTemplate》的start文件下

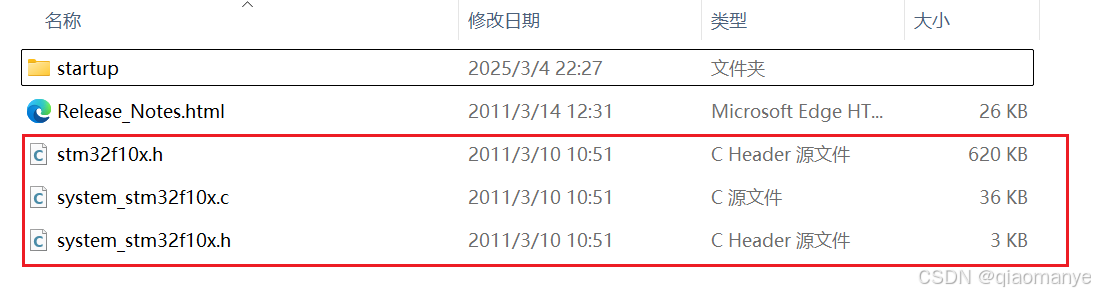

 打开：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x。其中stm32f10x.h就是STM32的外设寄存器描述文件，它的作业跟52单片机的头文件REGX52.H一样，用来描述STM32中寄存器和他对应的地址的。另外两个system文件是用来配置时钟的，注意：STM32主频72MHz,就是system文件里的函数配置的。

现在也将这三个文件复制到《2-1 STM32ProjectTemplate》的start文件下

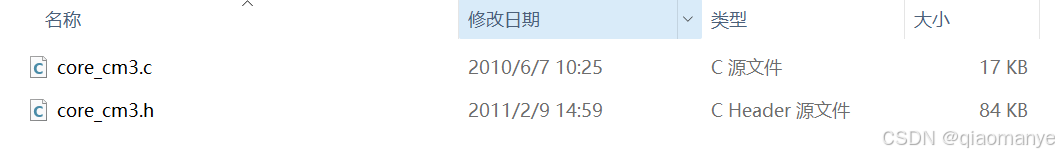

 因为STM32是内核和内核外围的设备组成的，这个内核寄存器描述和外围设备描述文件不在一起，所以还需要添加一个内核寄存器的描述文件，打开：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\\Libraries\CMSIS\CM3\CoreSupport，这两个cm3(Cortex-M3)文件就是内核的寄存器描述文件，也将这三个文件复制到《2-1 STM32ProjectTemplate》的start文件下



打开Keil5软件，把我们刚才复制的那些文件添加到Keil工程里

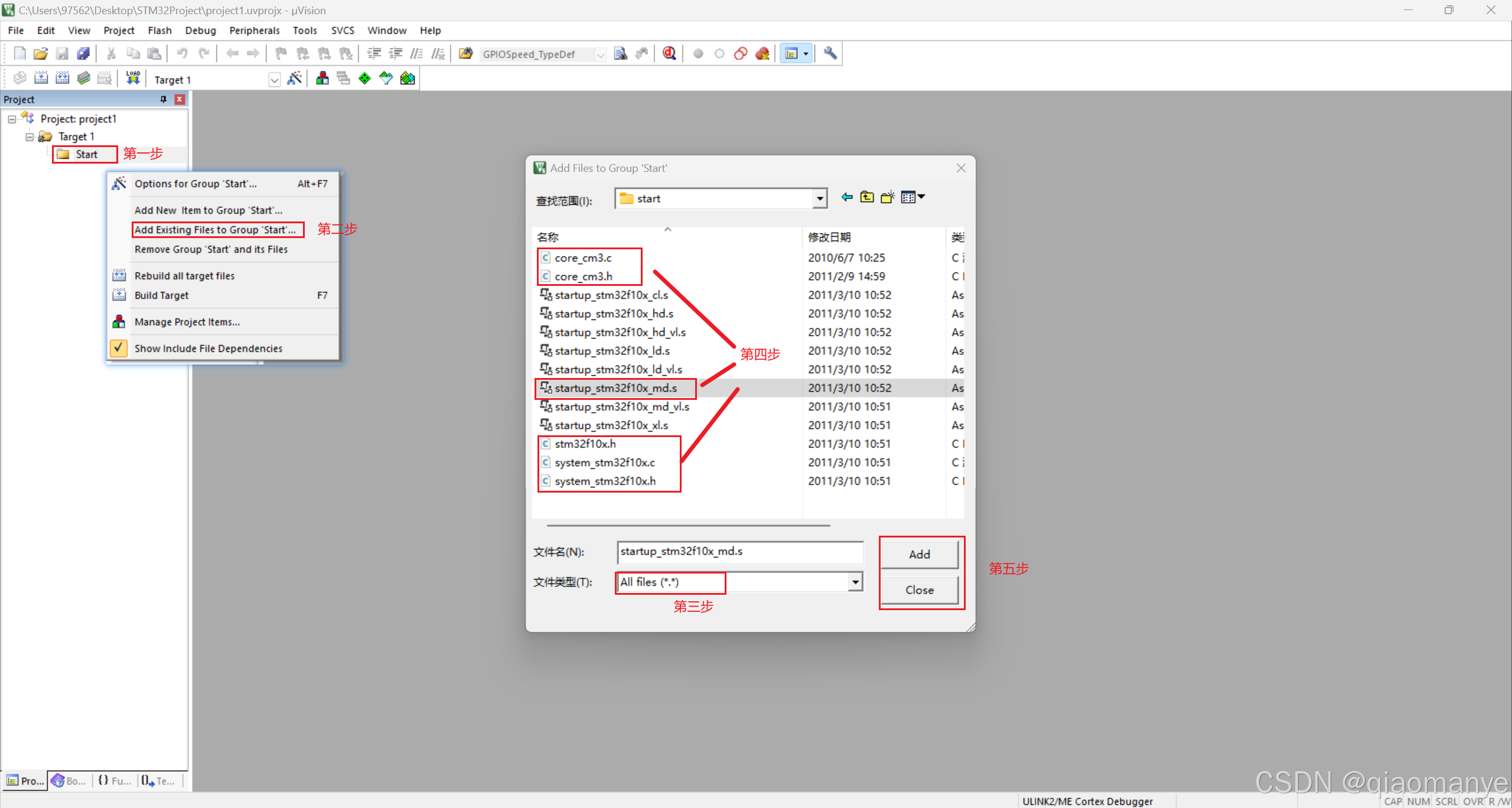

在Keil5新建的Project1工程下，第一步修改Source Group 1组名为Start(注意：修改时，先点击一下组名，然后再点击一下就可以了，连续双击会直接打开弹窗），第二步选择Start组名右键，选择添加已经存在的文件到组里来，第三步把文件过滤器选择为ALL files，第四步选择startup_stm32f10x_md.s启动文件，第五步，点击Add按钮添加，最后Close关闭

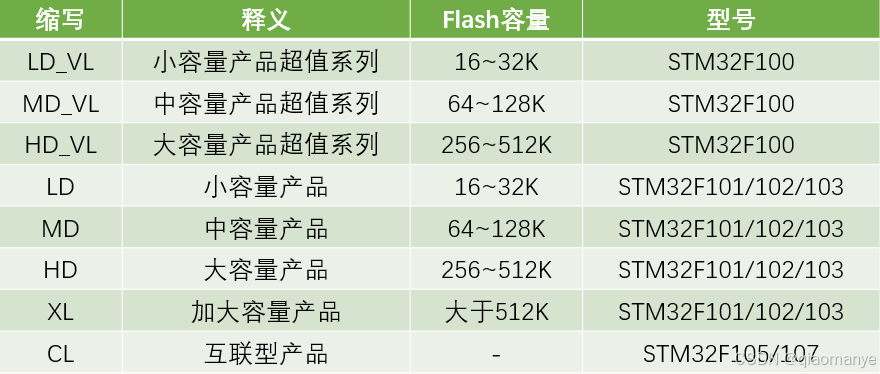

 因为我的芯片STM32F103C8T6，需要md.s文件，不同的芯片选择的启动文件不一样，具体看芯片的型号的Flash闪存的容量，如下：

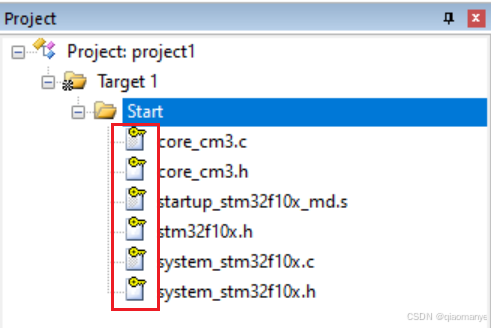

 添加好的文件，右边有个带钥匙的样式，表示只读的意思，这些文件都是STM32里最基本的文件，是不需要我们修改的，添加进来即可。

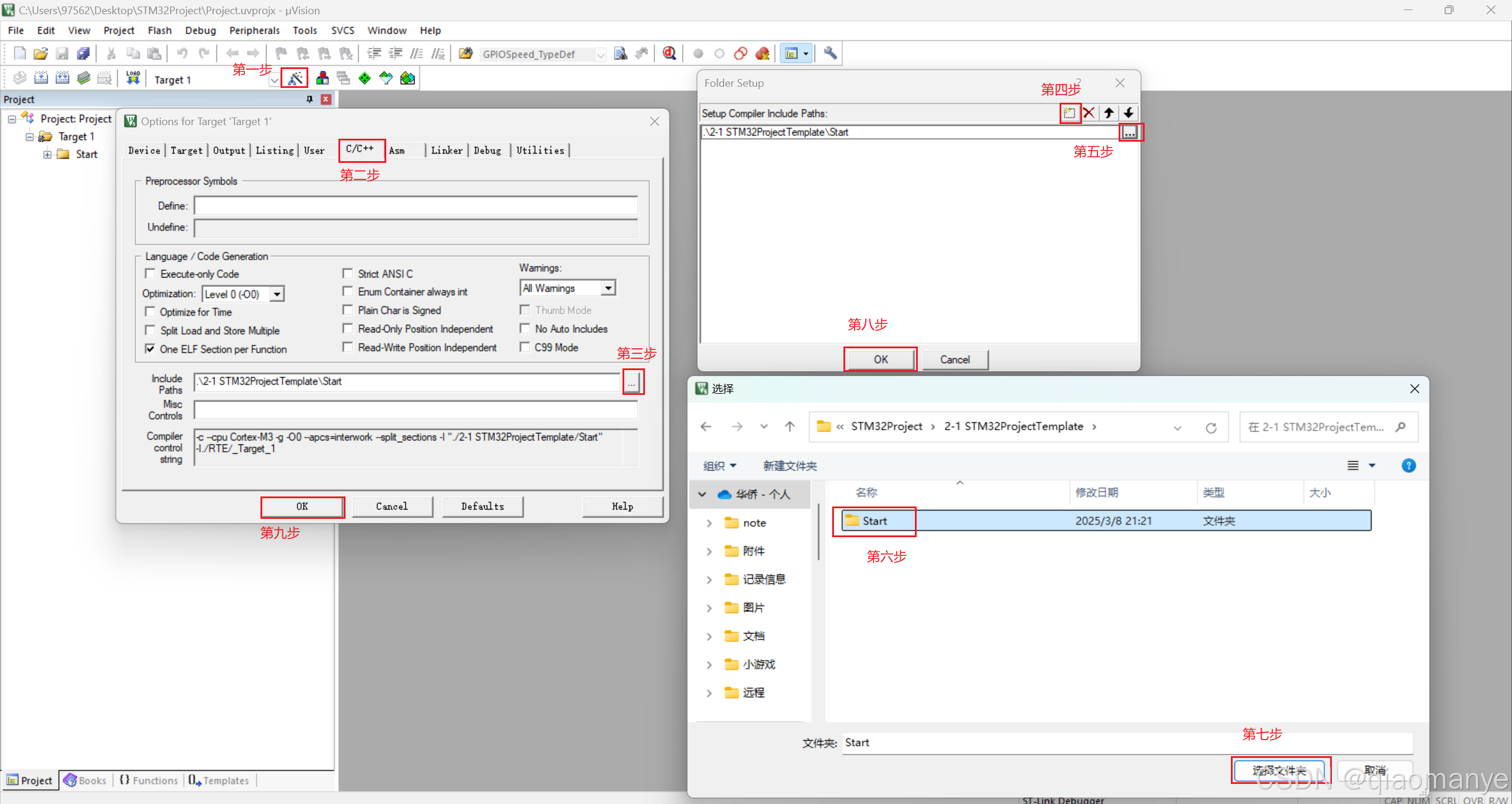

 最后还需要在工程选项里添加这些文件夹的头文件路径，不然软件是找不到.h文件的。第一步：我们点击这个魔术棒按钮；第二步：打开工程选择，在c/c++里，找到这个Include Paths栏，然后点击右边三个点的按钮；第四步点击方形按钮；第五步：再点击三个点的按钮；第六、七步：把start路径添加进来；最后依次点击ok按钮关闭。这样就把头文件路径添加进来了

2、验证工程可行性

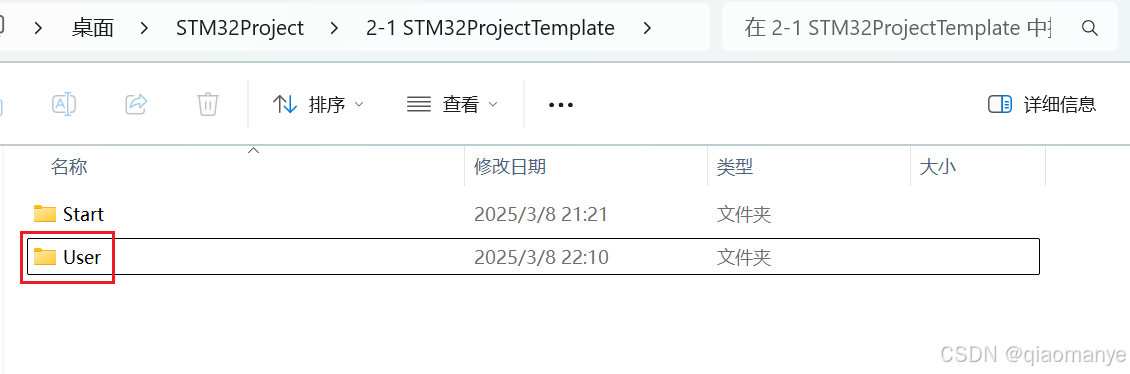

接下来我们再新建一个main函数，看看这个工程是否可行，先打开工程文件夹《C:\Users\97562\Desktop\STM32Project\2-1 STM32ProjectTemplate》，新建User，我们的main函数就放在这个文件夹里

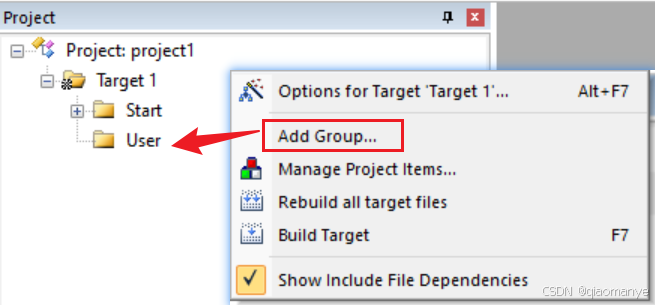

返回Keil5，在Target处右键，添加组名为:User

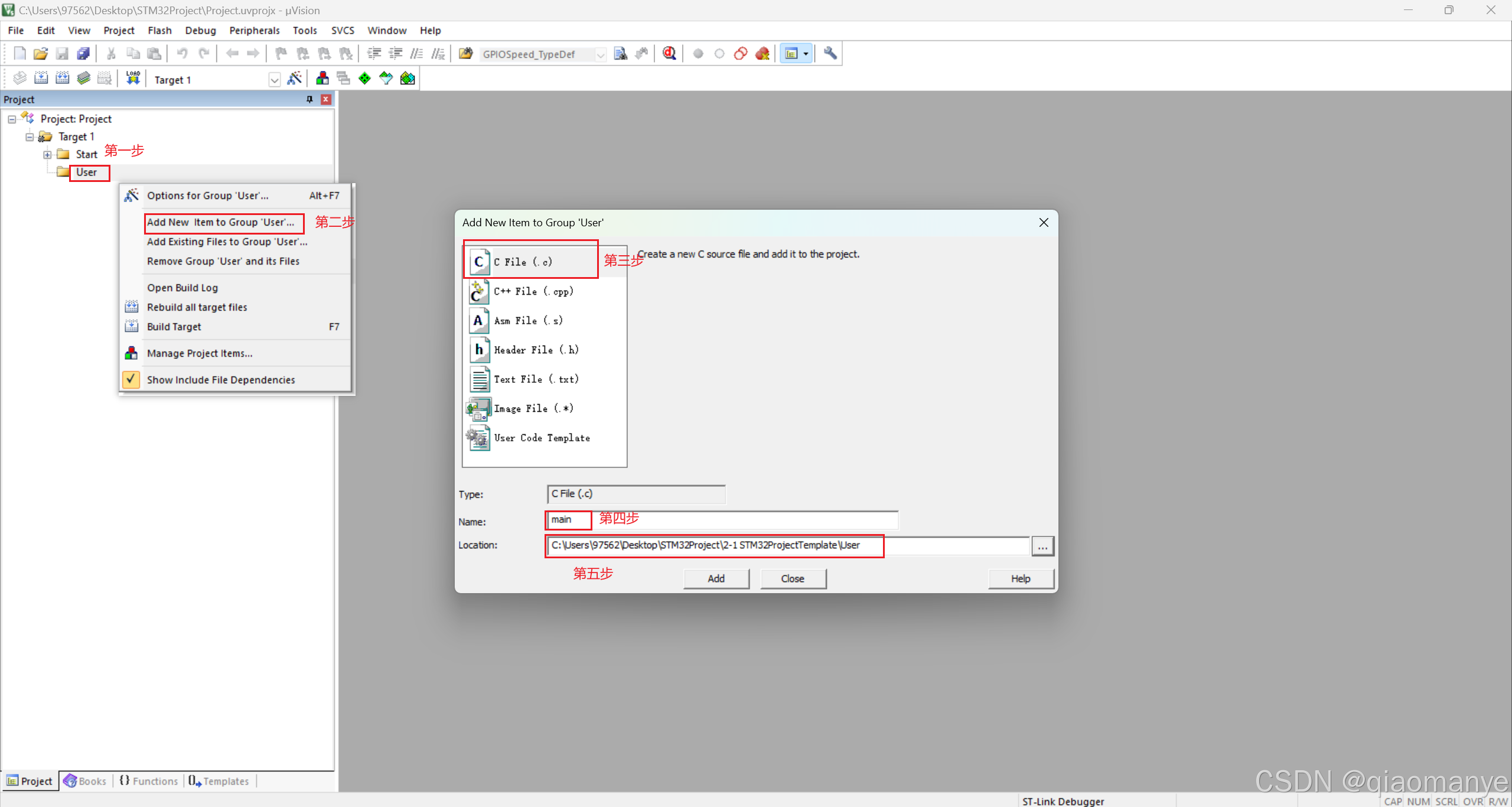

然后在User上右键，点击添加新文件，选择c文件，名字叫main，文件路径注意选择《C:\Users\97562\Desktop\STM32Project\2-1 STM32ProjectTemplate》,默认是放在文件夹外面的

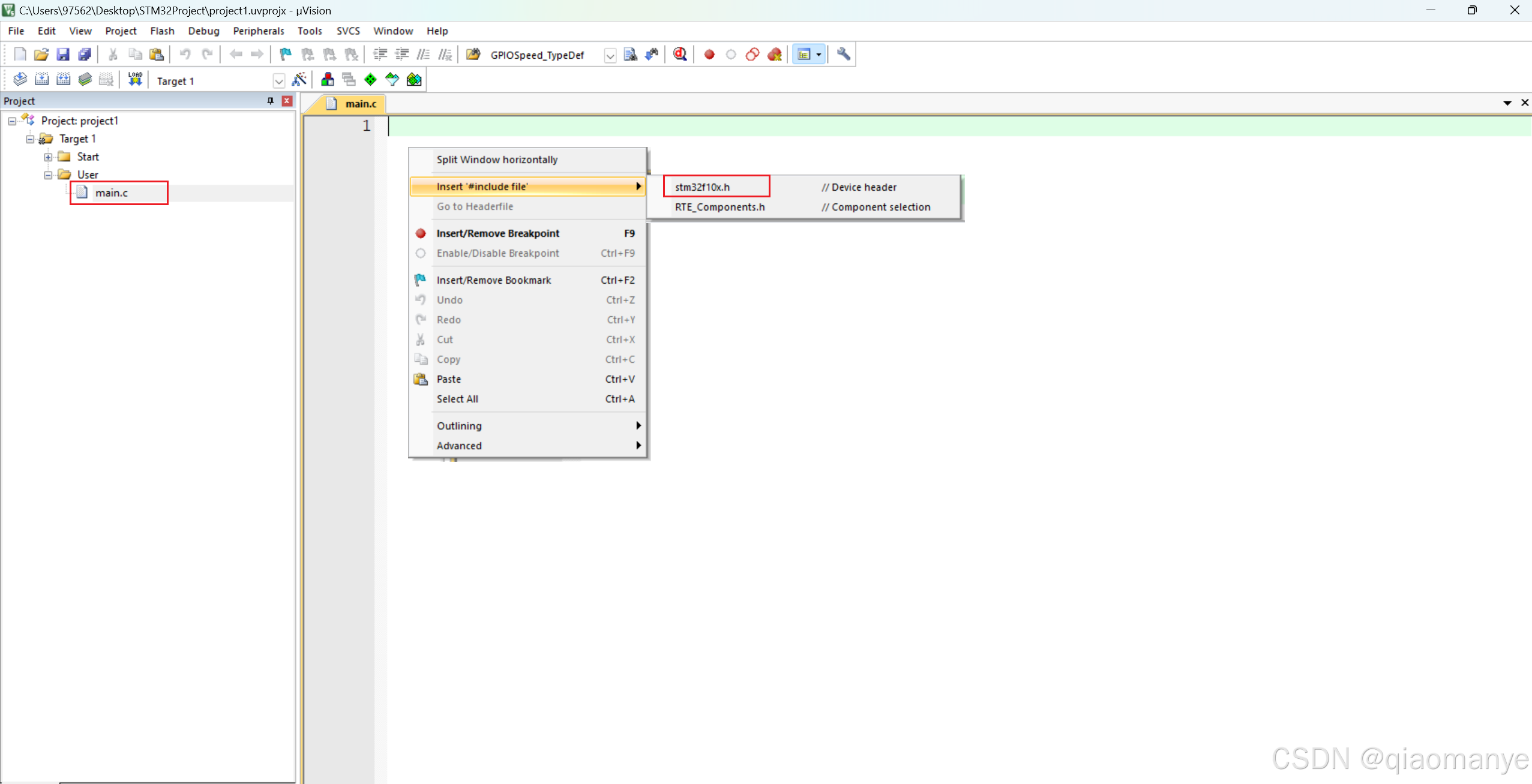

 在添加进来的main.c里，我们先右键，插入头文件，选择stm32f10x.h

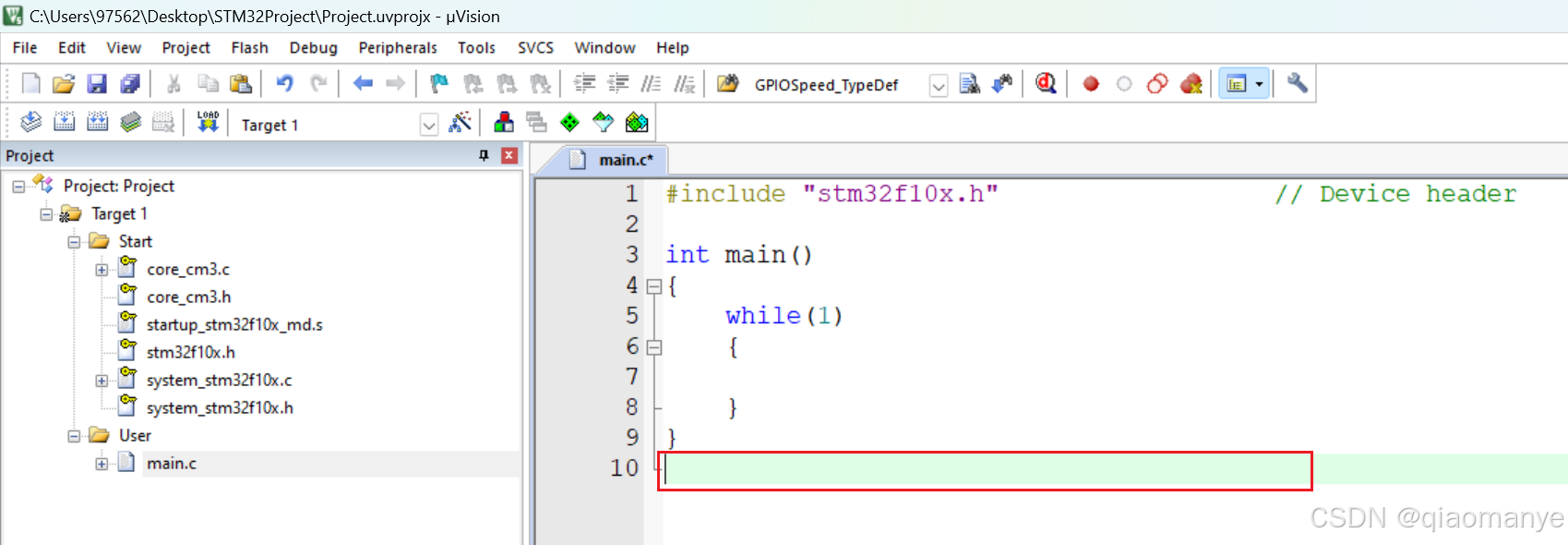

注意：文件的最后一行必须是空行，不然会报警告

int main()
{
	while(1)
	{

	}
}

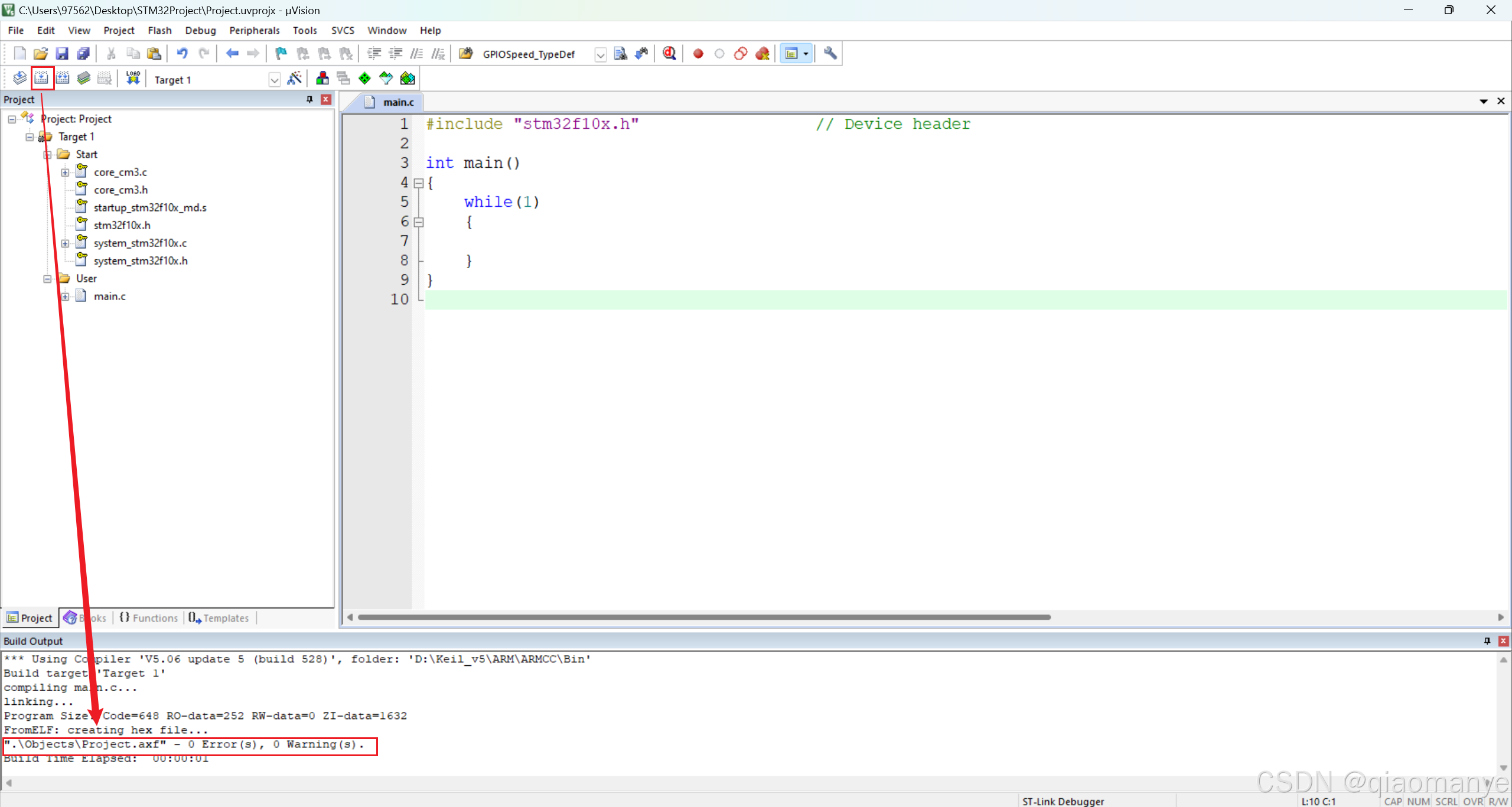

然后我们点击左上方这个按钮，编译并建立工程 ，如果显示0错误0警告，说明我们键的工程没有问题

3、为工程添加库函数

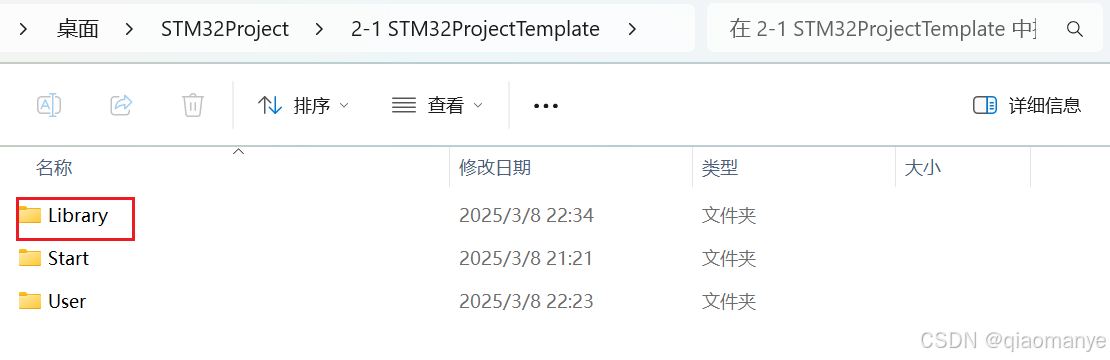

打开工程文件夹下《C:\Users\97562\Desktop\STM32Project\2-1 STM32ProjectTemplate》，新建Library来存放库函数。

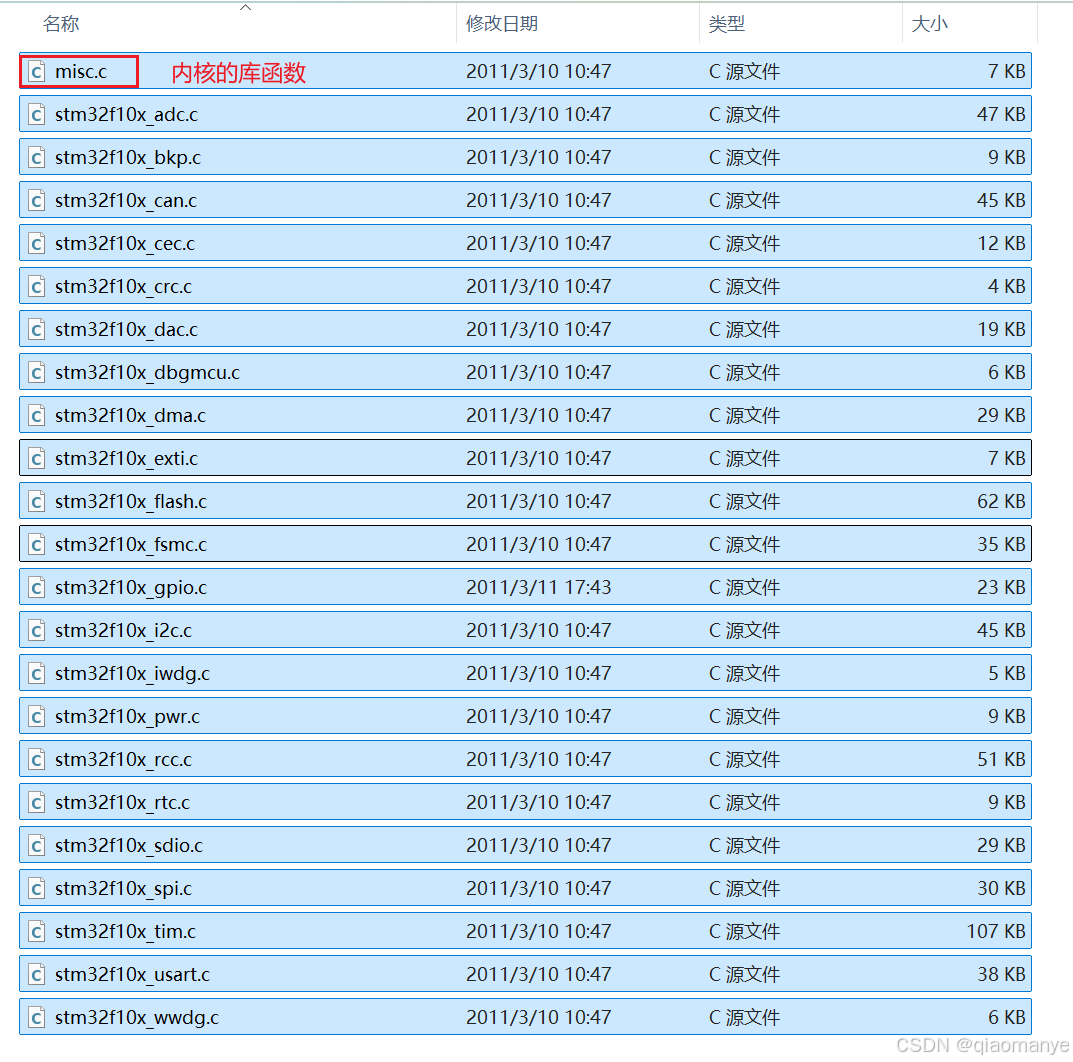

接着打开固件库STM32标准外设驱动文件夹：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\\Libraries\STM32F10x_StdPeriph_Driver\src，这些都是库函数的源文件，misc是内核的库函数，其他的就是内核外的外设库函数了，选择全部文件复制到新建Library文件夹下

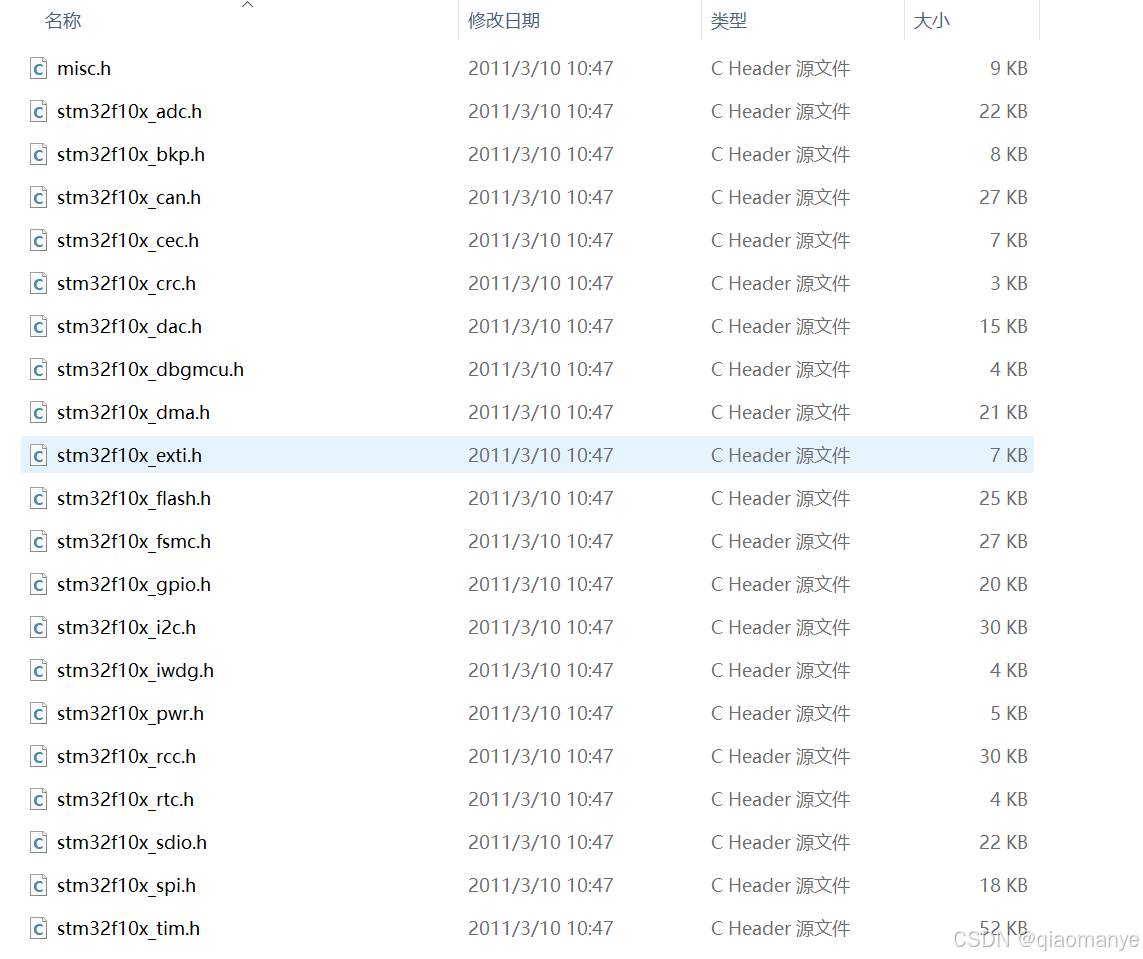

 然后再打开固件库的inc文件夹：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc，这些都是库函数的头文件，继续全选，然后复制到新建Library文件夹下

   同样，在Target处右键New Group，添加组名为:Library

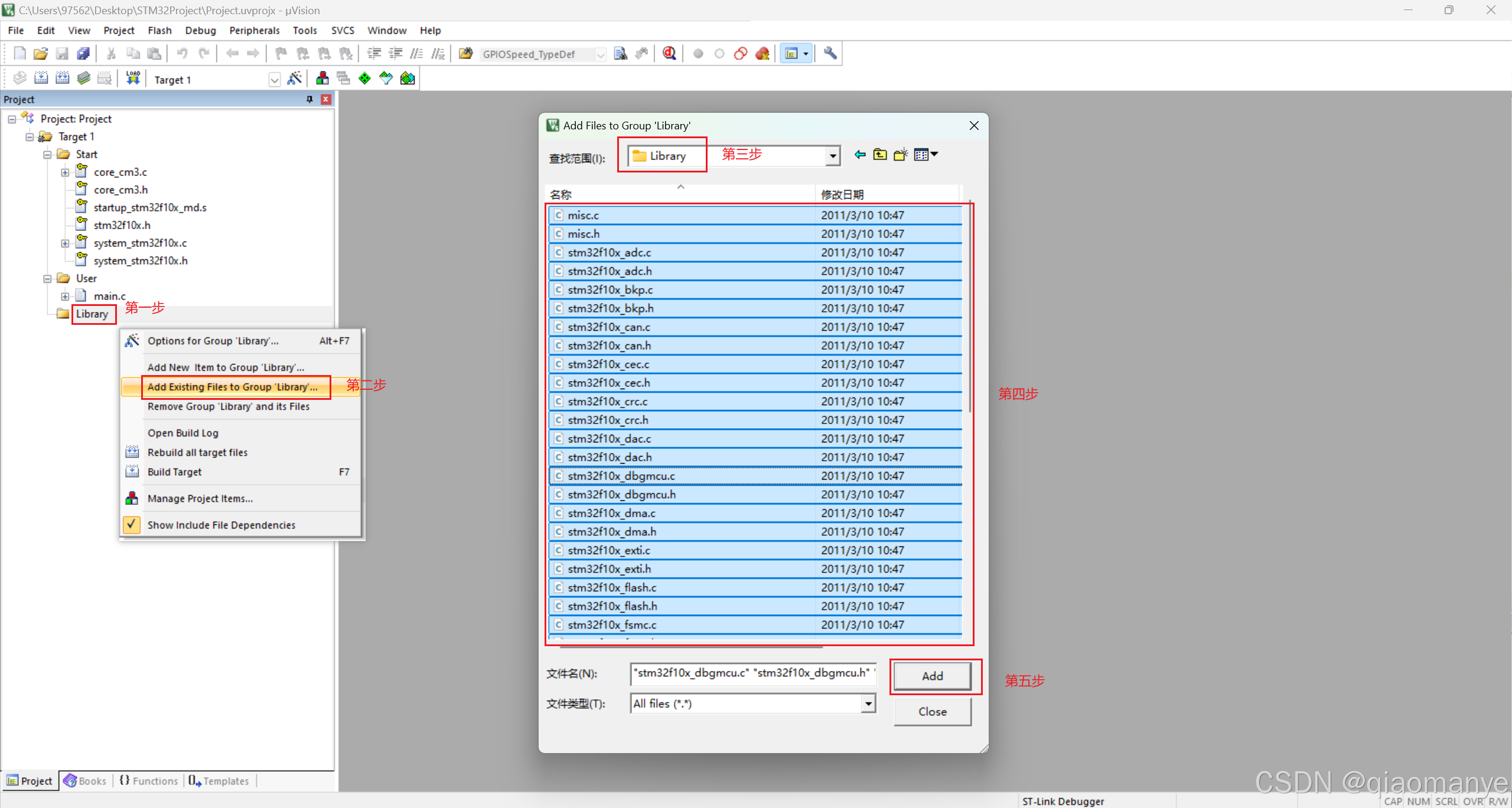

然后Library右键，添加已经存在的文件，打开Library，Ctrl+A 全部添加，这样就把所有的库函数文件都添加进来了

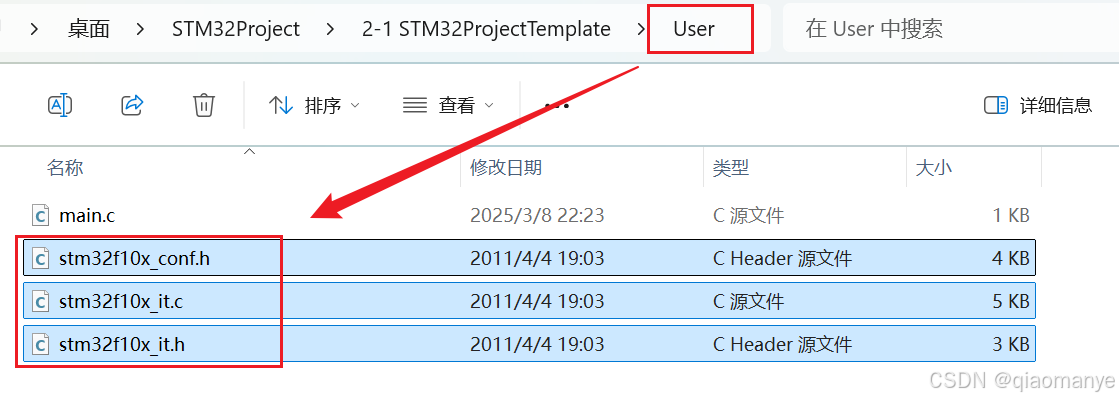

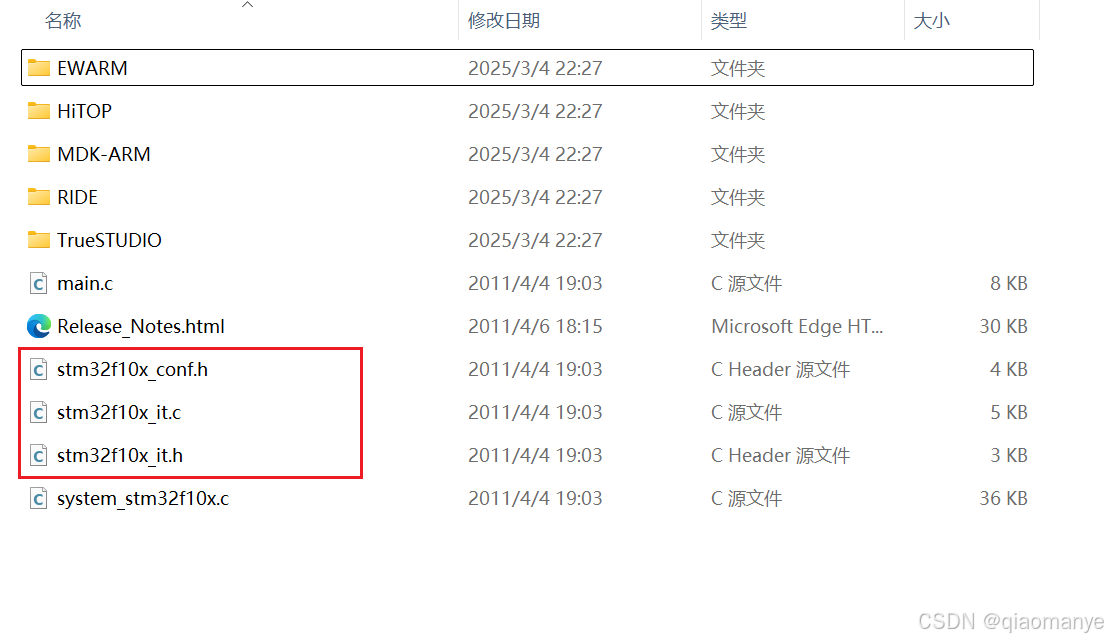

但是对于这个库函数来说，还不能直接使用，我们还需要再添加一个文件 ，打开：*\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template， 可以看到一个conf文件和两个it文件，这个conf文件是用来配置库函数头文件的包含关系的，另外也可以用来参数检查函数定义，是所有库函数都需要的，两个it(interrupt)文件是用来存放中断函数的，现在需要把这三个文件复制下来，粘贴到工程的User目录下

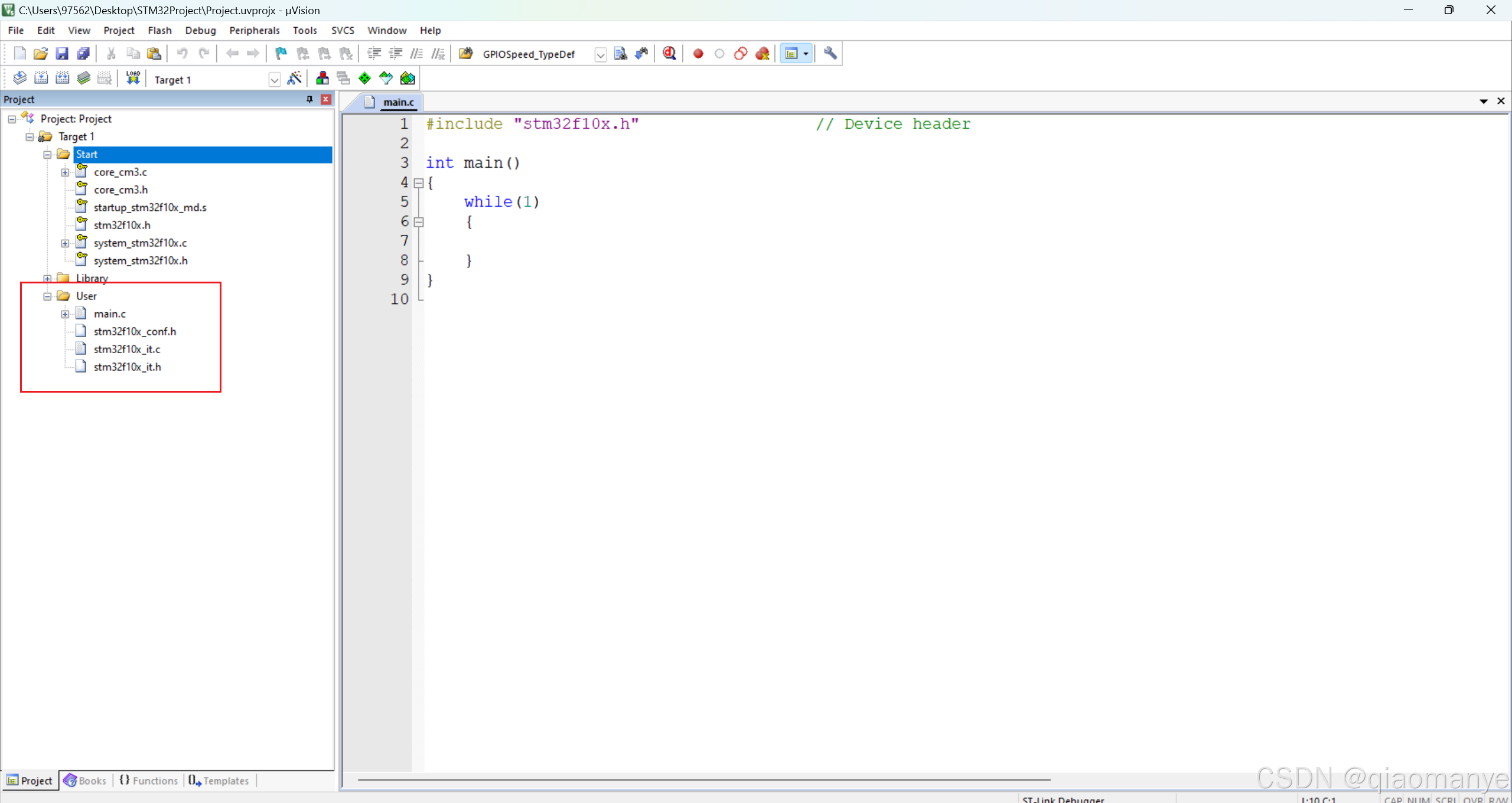

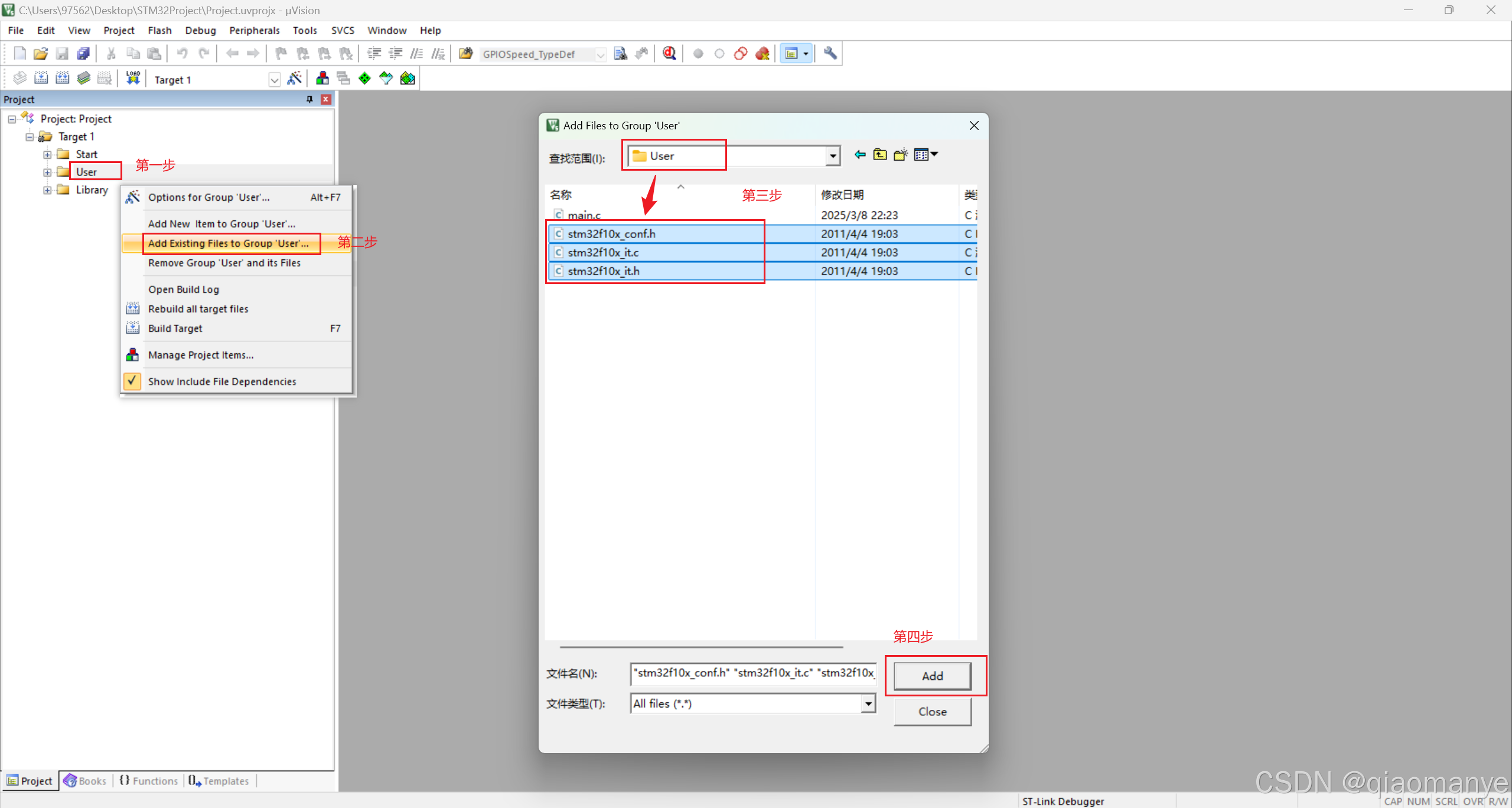

接着回到Keil5软件，在User组里，把刚才那三个文件添加进来

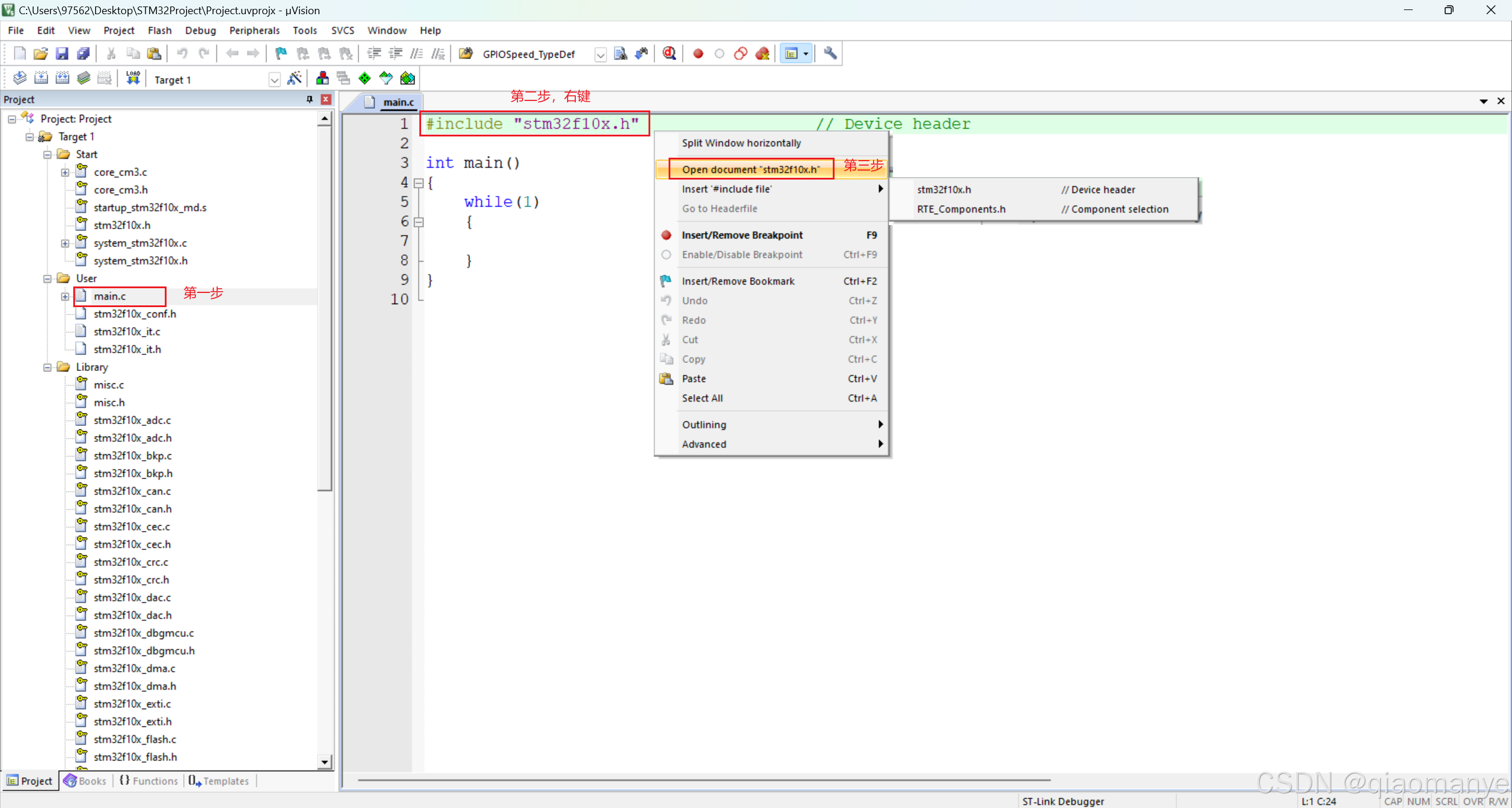

最后还需要一个宏定义，在Keil软件的User文件夹下找到main文件，然后在这个头文件右键，打开文件

 将文件滑到最后，可以看到这个语句，这是一个条件编译，意思是：如果你定义了使用标准外设驱动(USE_STDPERIPH_DRIVER)这个字符串，下面这个include "stm32f10x_conf.h"语句才有效，所有现在我们还需要复制这个字符串"USE_STDPERIPH_DRIVER"

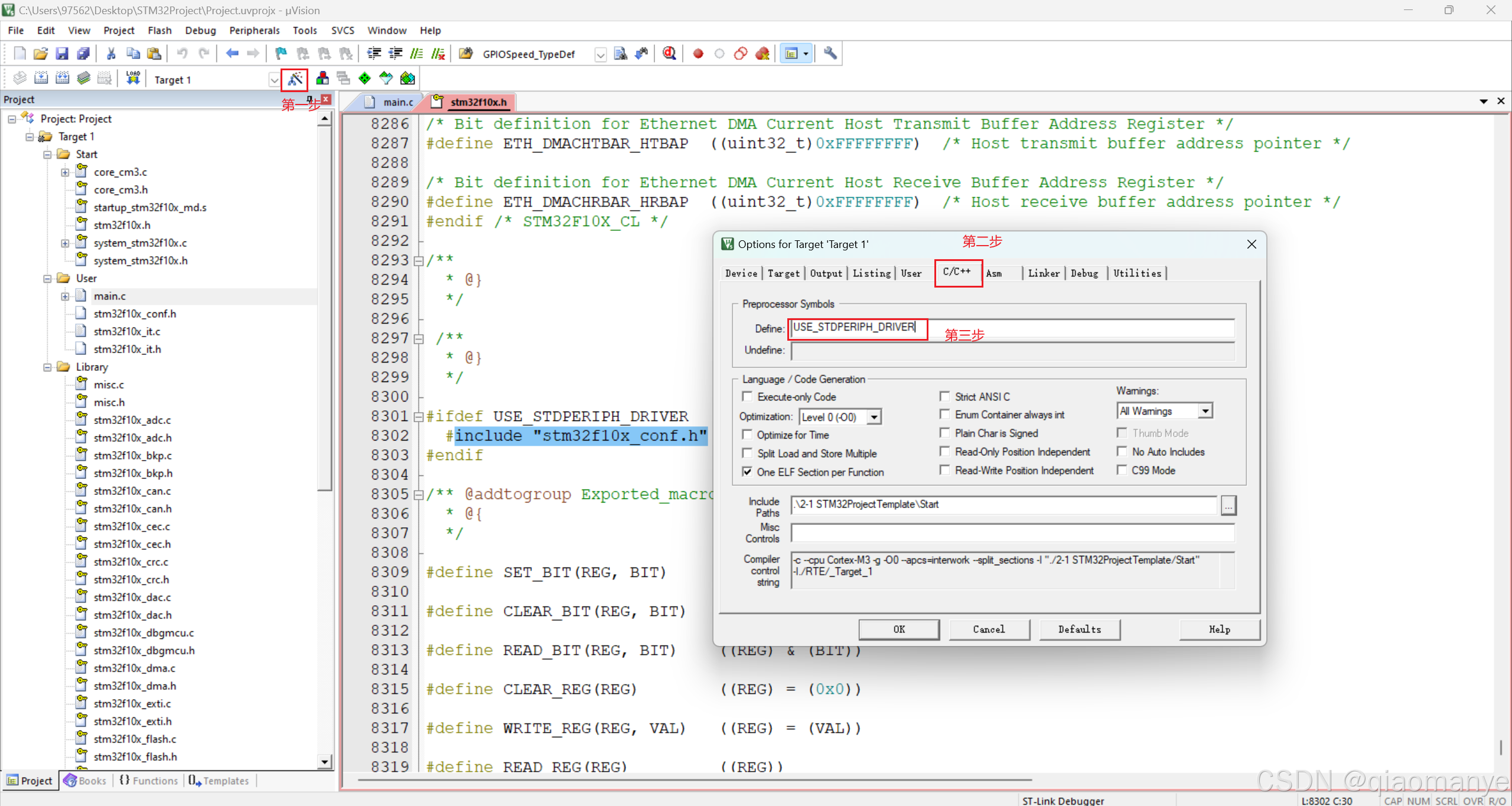

 然后打开工程选项，在c/c++的Define栏目粘贴上这个字符串，这样才能包含标准外设库，也就是库函数

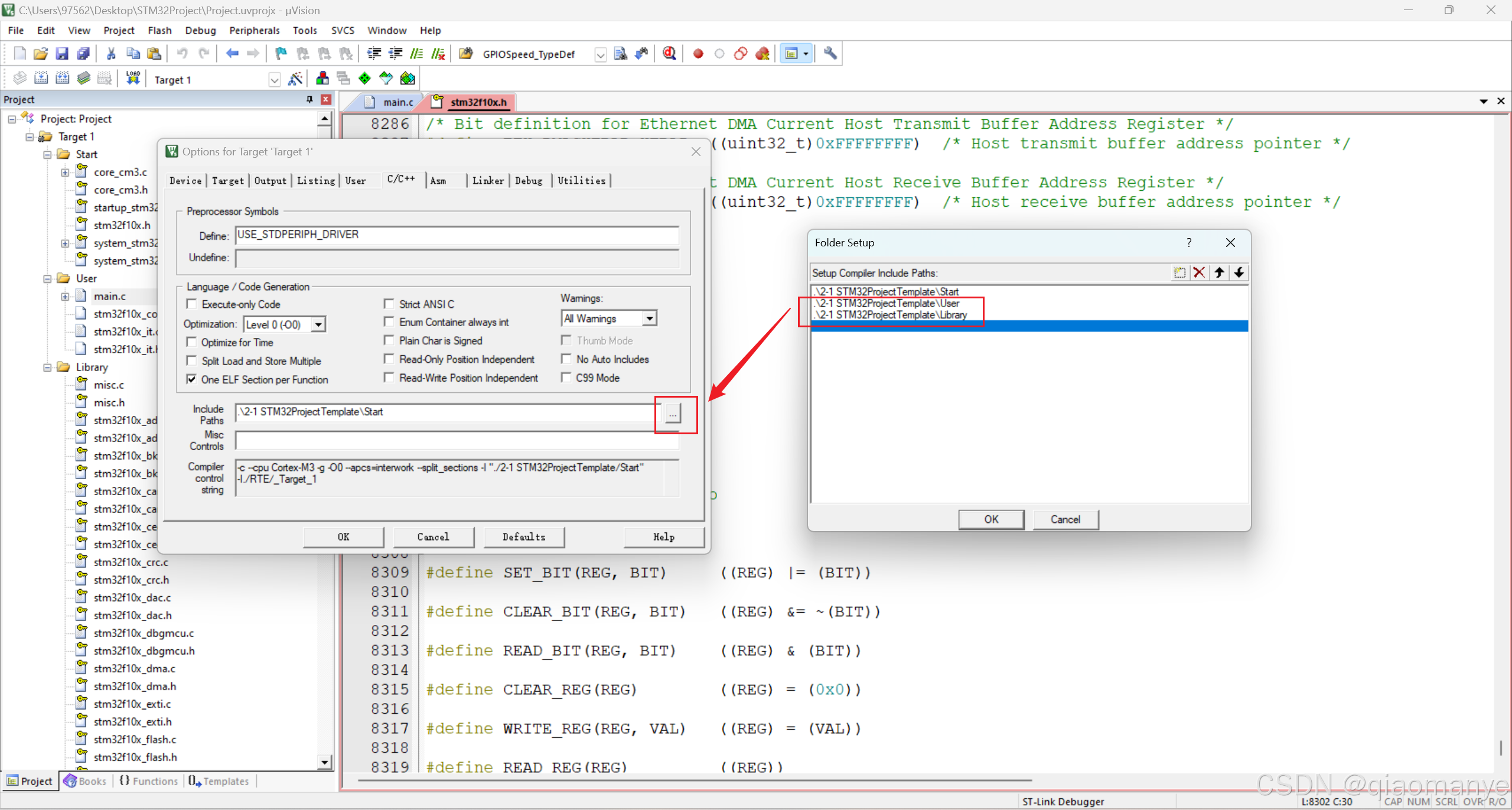

同时也不要忘了在下面的头文件路径，把新建的User和Library目录的路径也都添加上

这样，我们基于库函数的工程就建好了

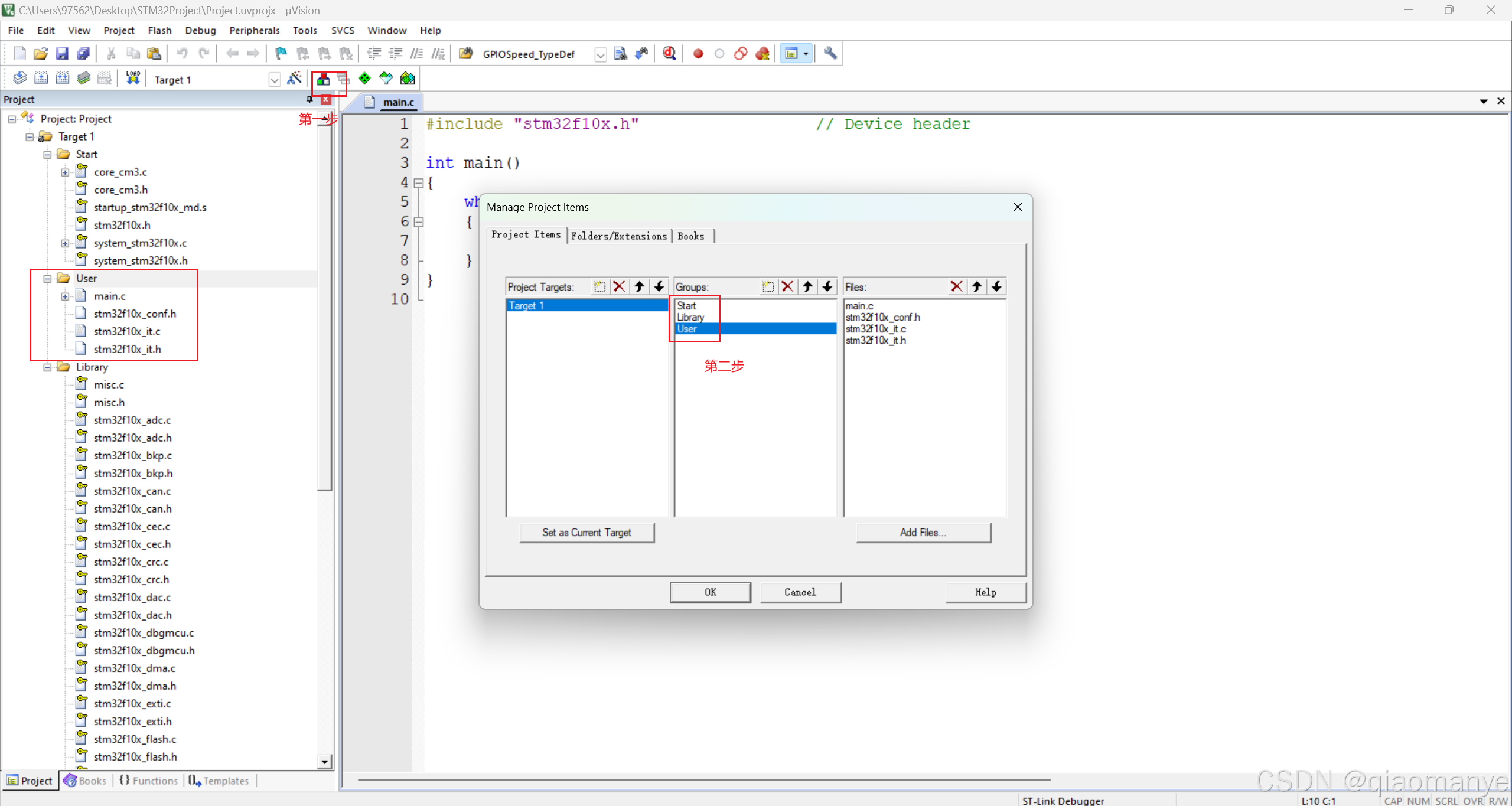

对于新建的工程，除了User下的文件可以更改，其他带钥匙的文件是不能变的，我们可以调下文件夹的位置，是视觉更舒服点，我们可以点击三个箱子的按钮，把这个Library往上挪一下就可以了

到这步，基于库函数的新建工程就可以啦
