Android提供了Shader类专门用来渲染图像以及一些几何图形，Shader下面包括几个直接子类，分别是BitmapShader、 ComposeShader、LinearGradient、RadialGradient、SweepGradient。BitmapShader主要用来渲染图像，LinearGradient用来进行线性渲染，RadialGradient用来进行环形渲染，SweepGradient用来进行梯度演染，BitmapShader则是一个棍合渲染，可以和其他几个了类组合起来使用。下面的示例将分别分析它们的使用方法。

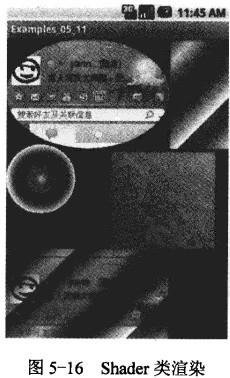

如果需要将一张图片裁剪成椭圆或圆形等形状展示给用户，这时需要使用BitmapShader类来裁剪，我们随时可以看到一些渐变的效果，而在 Android中可以用LinearGradient、RadialGradient、SweepGradient很轻松地来完成。首先来看看示例的运行效果，如图5-16所示，每个图形分别使用了不同的渲染。

Shader类的使用，都需要先构建Shader对象，然后通过Paint的setShader方法来设置渲染对象，然后在绘制时使用这个Paint对象即可。当然，用不同的渲染时需要构建不同的对象，具体实现的代码如下：


    001package  com.yarin.android.Examples_05_11;

    002

    003import  android.content.Context;

    004import  android.graphics.Bitmap;

    005import  android.graphics.BitmapShader;

    006import  android.graphics.Canvas;

    007import  android.graphics.Color;

    008import  android.graphics.ComposeShader;

    009import  android.graphics.LinearGradient;

    010import  android.graphics.Paint;

    011import  android.graphics.PorterDuff;

    012import  android.graphics.RadialGradient;

    013import  android.graphics.Shader;

    014import  android.graphics.SweepGradient;

    015import  android.graphics.drawable.BitmapDrawable;

    016import  android.graphics.drawable.ShapeDrawable;

    017import  android.graphics.drawable.shapes.OvalShape;

    018import  android.view.KeyEvent;

    019import  android.view.MotionEvent;

    020import  android.view.View;

    021

    022public  class GameView extends View implements Runnable

    023{

    024    /** 声明Bitmap对象 */

    025    Bitmap  mBitQQ  = null;

    026    int     BitQQwidth  = 0;

    027    int     BitQQheight = 0;

    028

    029    Paint   mPaint = null;

    030

    031    /** Bitmap渲染 */

    032    Shader mBitmapShader = null;

    033

    034    /** 线性渐变渲染 */

    035    Shader mLinearGradient = null;

    036

    037    /** 混合渲染 */

    038    Shader mComposeShader = null;

    039

    040    /** 唤醒渐变渲染 */

    041    Shader mRadialGradient = null;

    042

    043    /** 梯度渲染 */

    044    Shader mSweepGradient = null;

    045

    046

    047    ShapeDrawable mShapeDrawableQQ = null;

    048

    049    public GameView(Context context)

    050    {

    051        super(context);

    052

    053        /** 装载资源 */

    054        mBitQQ = ((BitmapDrawable) getResources().getDrawable(R.drawable.qq)).getBitmap();

    055

    056        /** 得到图片的宽度和高度 */

    057        BitQQwidth = mBitQQ.getWidth();

    058        BitQQheight = mBitQQ.getHeight();

    059

    060        /** 创建BitmapShader对象 */

    061        mBitmapShader = new BitmapShader(mBitQQ,Shader.TileMode.REPEAT,Shader.TileMode.MIRROR);

    062

    063        /** 创建LinearGradient并设置渐变的颜色数组 */

    064        mLinearGradient = new LinearGradient(0,0,100,100,

    065                                             new int[]{Color.RED,Color.GREEN,Color.BLUE,Color.WHITE},

    066                                             null,Shader.TileMode.REPEAT);

    067        /** 这里笔者理解为“混合渲染”--大家可以有自己的理解，能明白这个意思就好*/

    068        mComposeShader = new ComposeShader(mBitmapShader,mLinearGradient,PorterDuff.Mode.DARKEN);

    069

    070        /** 构建RadialGradient对象，设置半径的属性 */

    071        //这里使用了BitmapShader和LinearGradient进行混合

    072        //当然也可以使用其他的组合

    073        //混合渲染的模式很多，可以根据自己需要来选择

    074        mRadialGradient = new RadialGradient(50,200,50,

    075                                             new int[]{Color.GREEN,Color.RED,Color.BLUE,Color.WHITE},

    076                                             null,Shader.TileMode.REPEAT);

    077        /** 构建SweepGradient对象 */

    078        mSweepGradient = new SweepGradient(30,30,new int[]{Color.GREEN,Color.RED,Color.BLUE,Color.WHITE},null);

    079

    080        mPaint = new Paint();

    081

    082        /** 开启线程 */

    083        new Thread(this).start();

    084    }

    085

    086    public void onDraw(Canvas canvas)

    087    {

    088        super.onDraw(canvas);

    089

    090        //将图片裁剪为椭圆形

    091        /** 构建ShapeDrawable对象并定义形状为椭圆 */

    092        mShapeDrawableQQ = new ShapeDrawable(new OvalShape());

    093

    094        /** 设置要绘制的椭圆形的东西为ShapeDrawable图片 */

    095        mShapeDrawableQQ.getPaint().setShader(mBitmapShader);

    096

    097        /** 设置显示区域 */

    098        mShapeDrawableQQ.setBounds(0,0, BitQQwidth, BitQQheight);

    099

    100        /** 绘制ShapeDrawableQQ */

    101        mShapeDrawableQQ.draw(canvas);

    102

    103        //绘制渐变的矩形

    104        mPaint.setShader(mLinearGradient);

    105        canvas.drawRect(BitQQwidth, 0, 320, 156, mPaint);

    106

    107        //显示混合渲染效果

    108        mPaint.setShader(mComposeShader);

    109        canvas.drawRect(0, 300, BitQQwidth,  300+BitQQheight, mPaint);

    110

    111        //绘制环形渐变

    112        mPaint.setShader(mRadialGradient);

    113        canvas.drawCircle(50, 200, 50, mPaint);

    114

    115        //绘制梯度渐变

    116        mPaint.setShader(mSweepGradient);

    117        canvas.drawRect(150, 160, 300, 300, mPaint);

    118

    119    }

    120

    121    // 触笔事件

    122    public boolean onTouchEvent(MotionEvent event)

    123    {

    124        return true;

    125    }

    126

    127

    128    // 按键按下事件

    129    public boolean onKeyDown(int keyCode, KeyEvent event)

    130    {

    131        return true;

    132    }

    133

    134

    135    // 按键弹起事件

    136    public boolean onKeyUp(int keyCode, KeyEvent event)

    137    {

    138        return false;

    139    }

    140

    141

    142    public boolean onKeyMultiple(int keyCode, int  repeatCount, KeyEvent event)

    143    {

    144        return true;

    145    }

    146

    147

    148    /**

    149     * 线程处理

    150     */

    151    public void run()

    152    {

    153        while (!Thread.currentThread().isInterrupted())

    154        {

    155            try

    156            {

    157                Thread.sleep(100);

    158            }

    159            catch (InterruptedException e)

    160            {

    161                Thread.currentThread().interrupt();

    162            }

    163            //使用postInvalidate可以直接在线程中更新界面

    164            postInvalidate();

    165        }

    166    }

    167}
