以下内容来自：数字滤波器的MATLAB与FPGA实现--杜勇

CIC滤波器的冲激响应：

应用场合：采样频率相对于有用信号的带宽较高的情况，比如AD采样之后的抗混叠滤波器。

使用FPGA设计CIC滤波器的时候，可以将抽取倍数和CIC的阶数设计成一样的，这样FPGA设计较为简单。

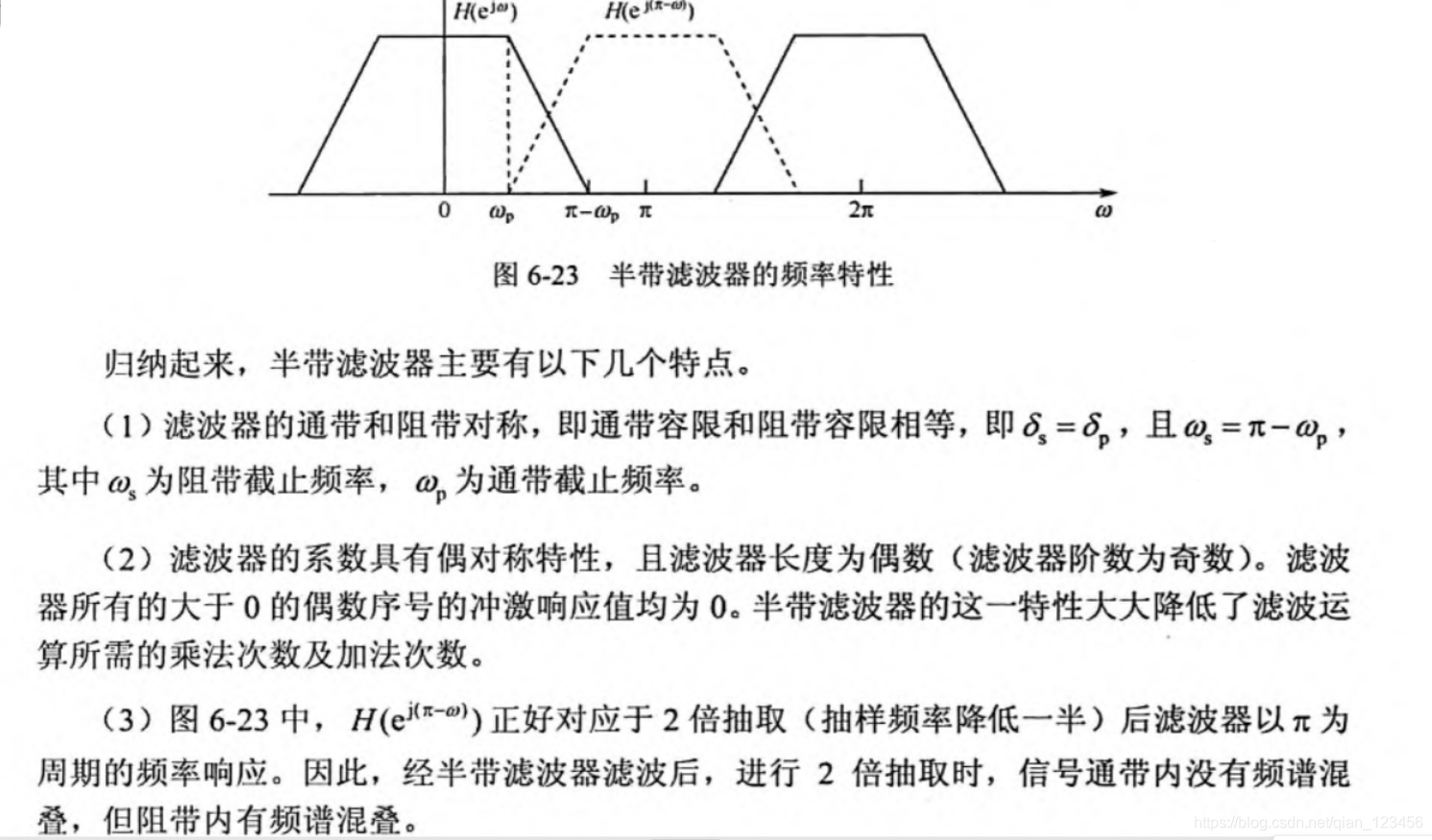

半带滤波器的特点：

从特点上看出半带滤波器只能用在2的整数倍的抽取
