GRE over IPsecVPN配置

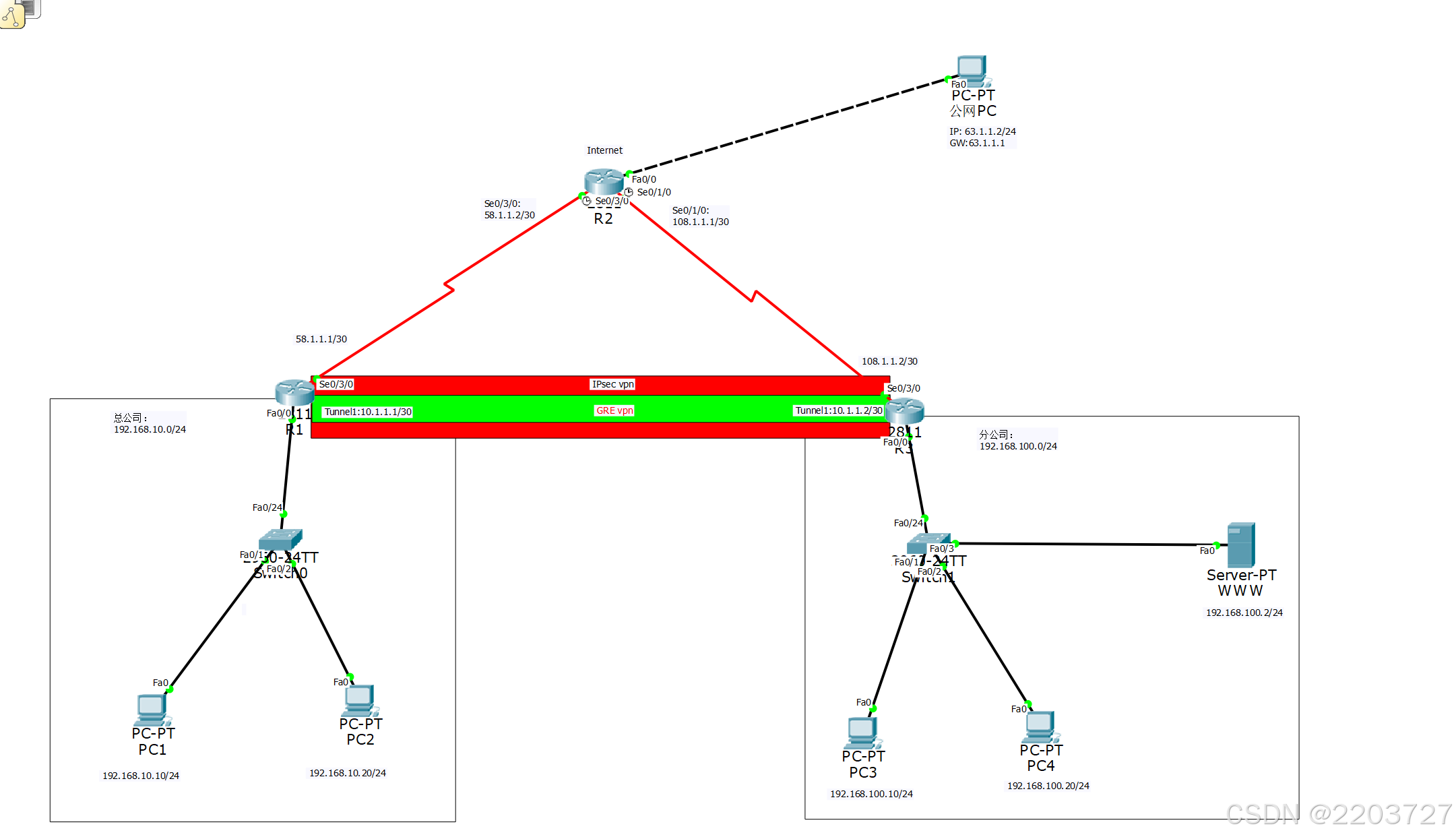

拓扑图：

在三个路由器上面配置OSPF路由，实现基本的通信（略）



1. 配置ACL 和 NAT ：

  - 总公司：

R1(config)#ip access-list extended 100
R1(config-ext-nacl)#10 permit ip 192.168.10.0 0.0.0.255 any
R1(config-ext-nacl)#exit

R1(config)#ip nat pool pat-pool 58.1.1.1 58.1.1.1 netmask 255.255.255.0

R1(config)#ip nat inside source list 100 pool pat-pool overload

R1(config)#int f0/0
R1(config-if)#ip nat inside
R1(config-if)#int s0/3/0
R1(config-if)#ip nat outside
R1(config-if)#exit

  - 分公司：

R3(config)#ip access-list extended 100
R3(config-ext-nacl)#10 permit ip 192.168.100.0 0.0.0.255 any

R3(config)#ip nat pool pat-pool 108.1.1.2 108.1.1.2 netmask 255.255.255.0
R3(config)#ip nat inside source list 100 pool pat-pool overload

R3(config)#int f0/0
R3(config-if)#ip nat inside
R3(config-if)#int s0/3/0
R3(config-if)#ip nat outside
R3(config-if)#exit

2. 配置GRE隧道：

总公司 配置 GRE vpn:

R1(config)#int tunnel 1

R1(config-if)#ip add 10.1.1.1 255.255.255.252

R1(config-if)#tunnel source serial 0/3/0
R1(config-if)#tunnel destination 108.1.1.2
R1(config-if)#exit

分公司 配置 GRE vpn:

R3(config)#interface tunnel 1

R3(config-if)#ip add 10.1.1.2 255.255.255.252

R3(config-if)#tunnel source serial 0/3/0
R3(config-if)#tunnel destination 58.1.1.1
R3(config-if)#exit

3. 配置 默认路由

总公司 - 默认路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2
# 或者也可以使用静态路由：
/* ### ip route 192.168.100.0 255.255.255.0 10.1.1.2 */

分公司 - 默认路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1
# 或者也可以使用静态路由：
/* ### ip route 192.168.10.0 255.255.255.0 10.1.1.1 */

4. 配置IPsecVPN

   总公司 - IPsec：

R1(config)#crypto isakmp enable

R1(config)#crypto isakmp policy 1
R1(config-isakmp)#encryption aes 256
R1(config-isakmp)#hash sha
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#group 2
R1(config-isakmp)#lifetime 86400
R1(config-isakmp)#exit

R1(config)#crypto isakmp key ccie address 108.1.1.2

R1(config)#crypto ipsec transform-set gs12 esp-aes 256 esp-sha-hmac

R1(config)#access-list 180 permit gre host 58.1.1.1 host 108.1.1.2

R1(config)#crypto map vpnmap 2 ipsec-isakmp
R1(config-crypto-map)#match address 180
R1(config-crypto-map)#set peer 108.1.1.2
R1(config-crypto-map)#set transform-set gs12
R1(config-crypto-map)#exit

R1(config)#int s0/3/0
R1(config-if)#crypto map vpnmap
R1(config-if)#exit

   分公司 - IPsec：

R3(config)#  crypto isakmp enable

R3(config)#crypto isakmp policy 1

R3(config-isakmp)#encryption aes 256
R3(config-isakmp)#hash sha
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#group 2
R3(config-isakmp)#lifetime 86400
R3(config-isakmp)#exit

R3(config)#crypto isakmp key ccie address 58.1.1.1

R3(config)#crypto ipsec transform-set gs12 esp-aes 256 esp-sha-hmac

R3(config)#access-list 180 permit gre host 108.1.1.2 host 58.1.1.1

R3(config)#crypto map vpnmap 2 ipsec-isakmp
R3(config-crypto-map)#match address 180
R3(config-crypto-map)#set peer 58.1.1.1
R3(config-crypto-map)#set transform-set gs12
R3(config-crypto-map)#exit

R3(config)#int s0/3/0
R3(config-if)#crypto map vpnmap
R3(config-if)#exit

数据包分析

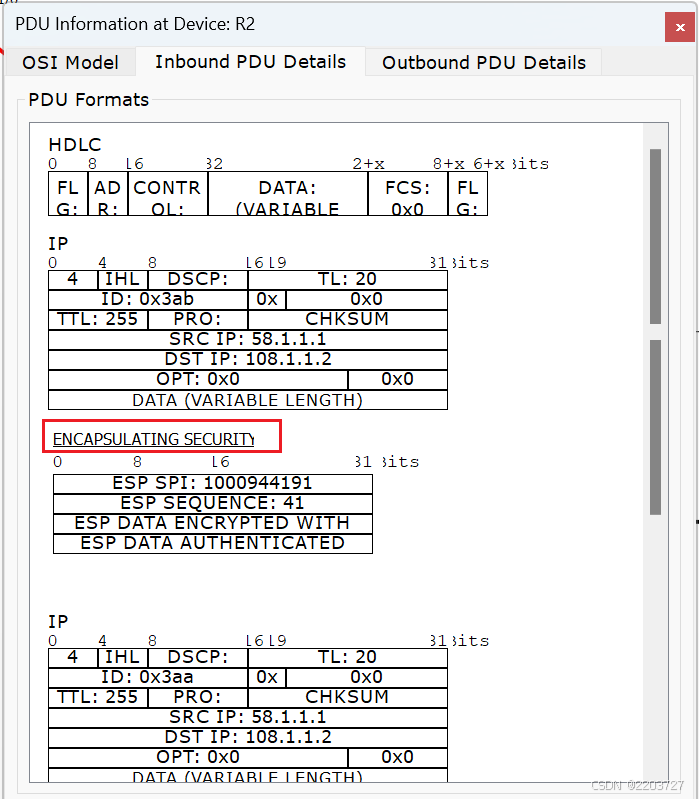

IPsecVPN数据包：

/**声明**/

该实验是从网上用来发现并且仅用于学习使用
