计算机组成原理day04_存储系统

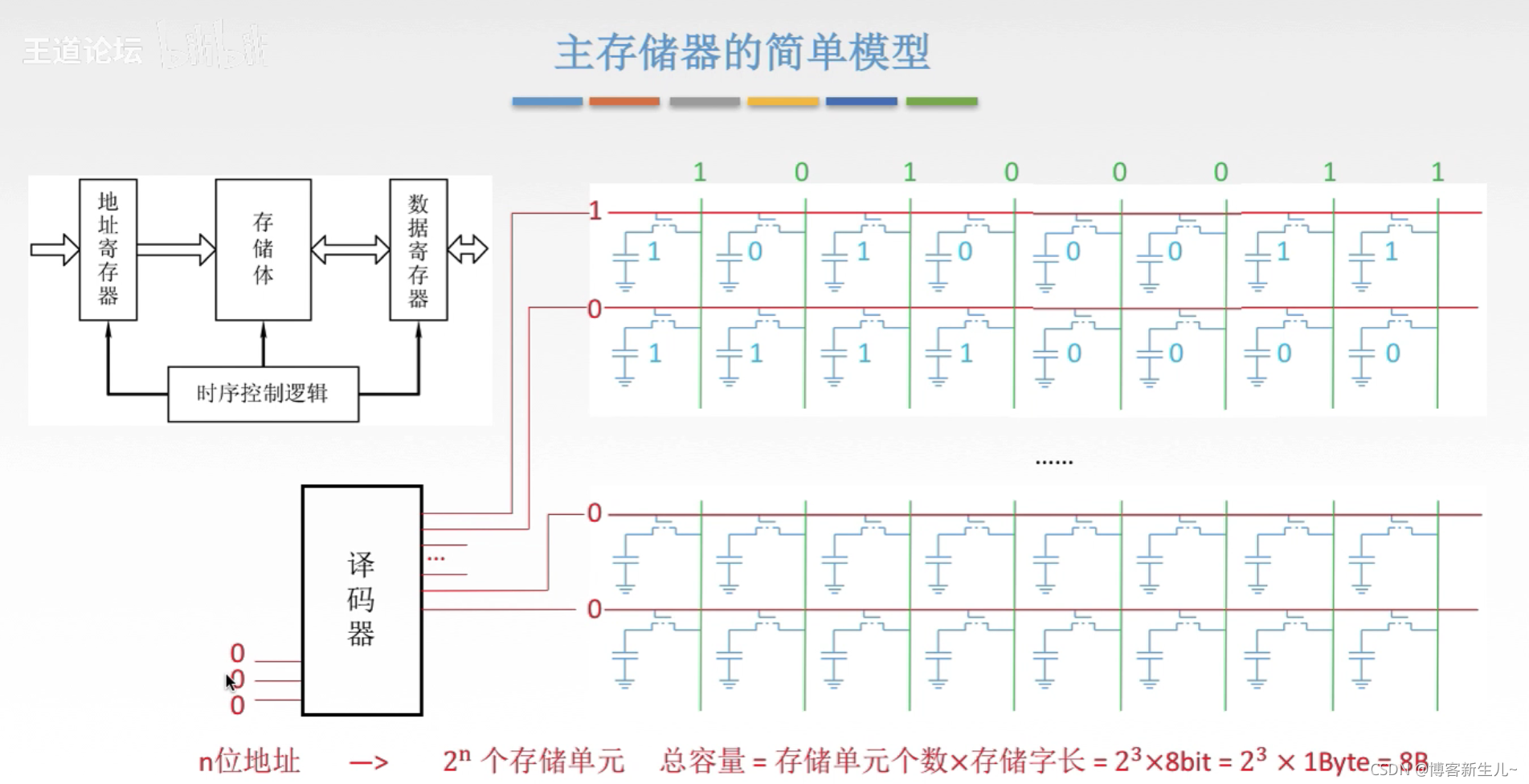

1.主存简单模型

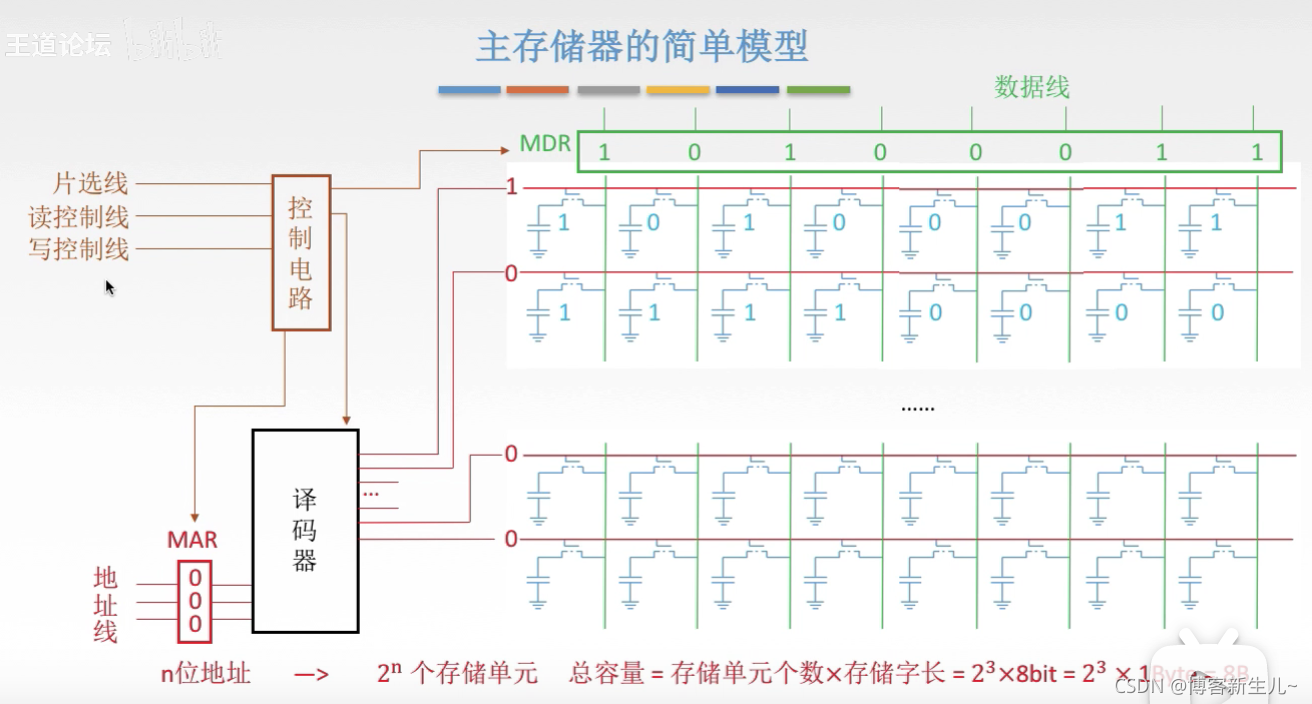

主存储器的简单模型

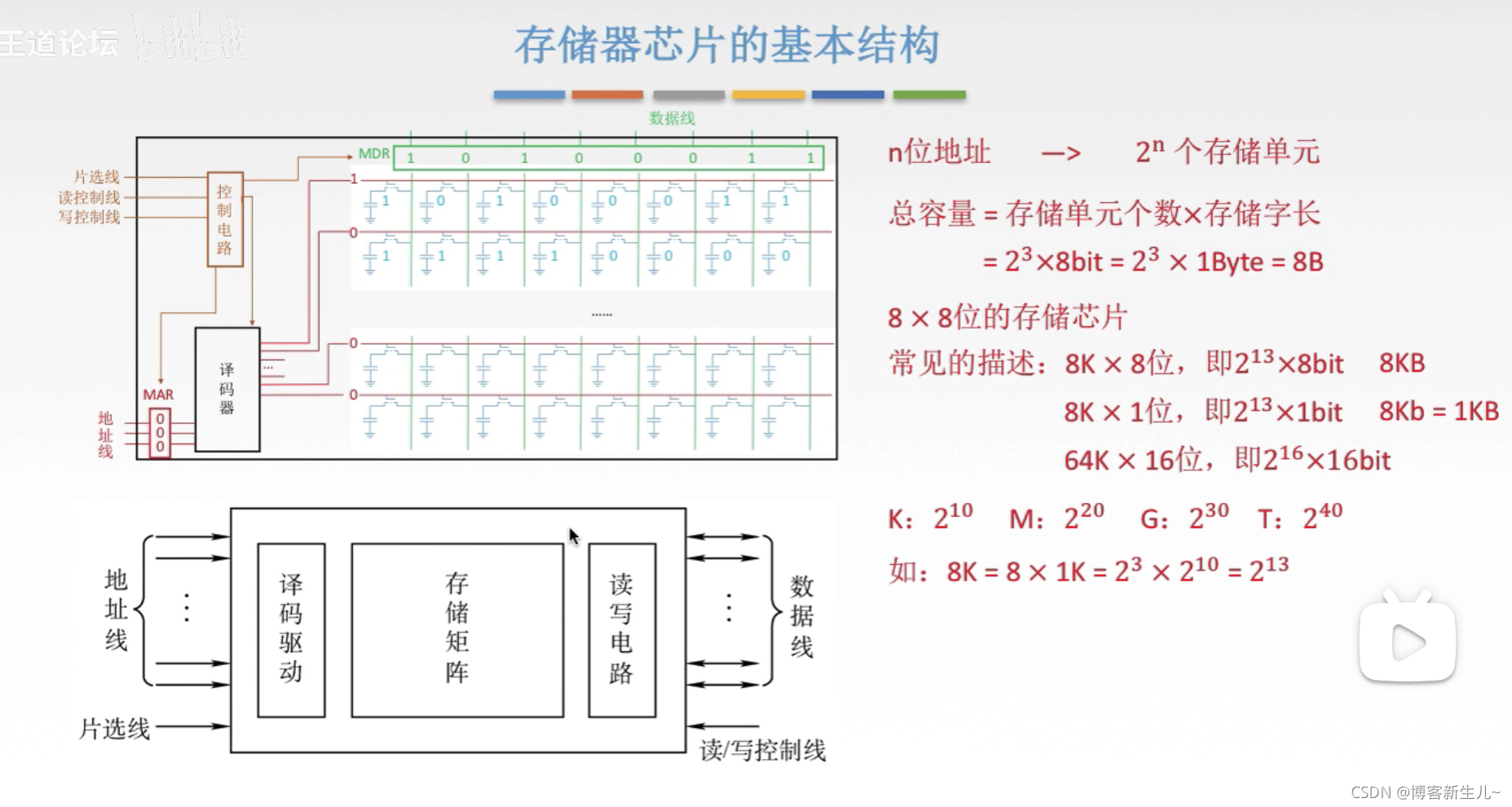

存储器芯片的基本结构

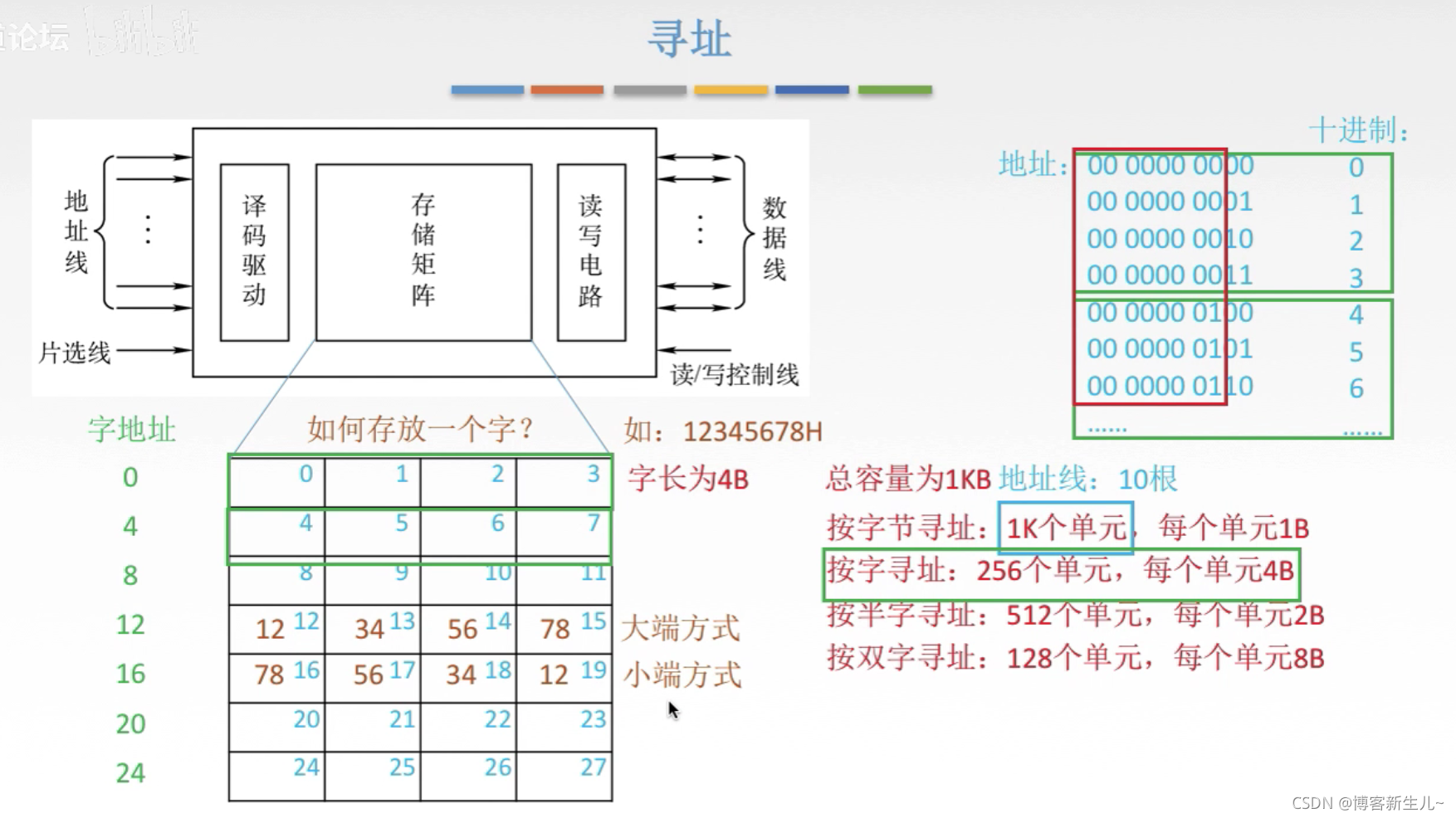

寻址

寻址解析:

(1) 按字节寻址: 不是按照图中存储的结构来划分存储单元,这里一个单元为1B,因此计算存储单元个数的公式为: 存储单元个数=1KB/1B=1K=2^10个 (10条地址线)

(2)按字寻址:按照图中存储的结构来划分存储单元,每个单元(图中矩阵的一行)为4B,存储单元个数=1KB/4B=256=2^8个 (8条地址线)

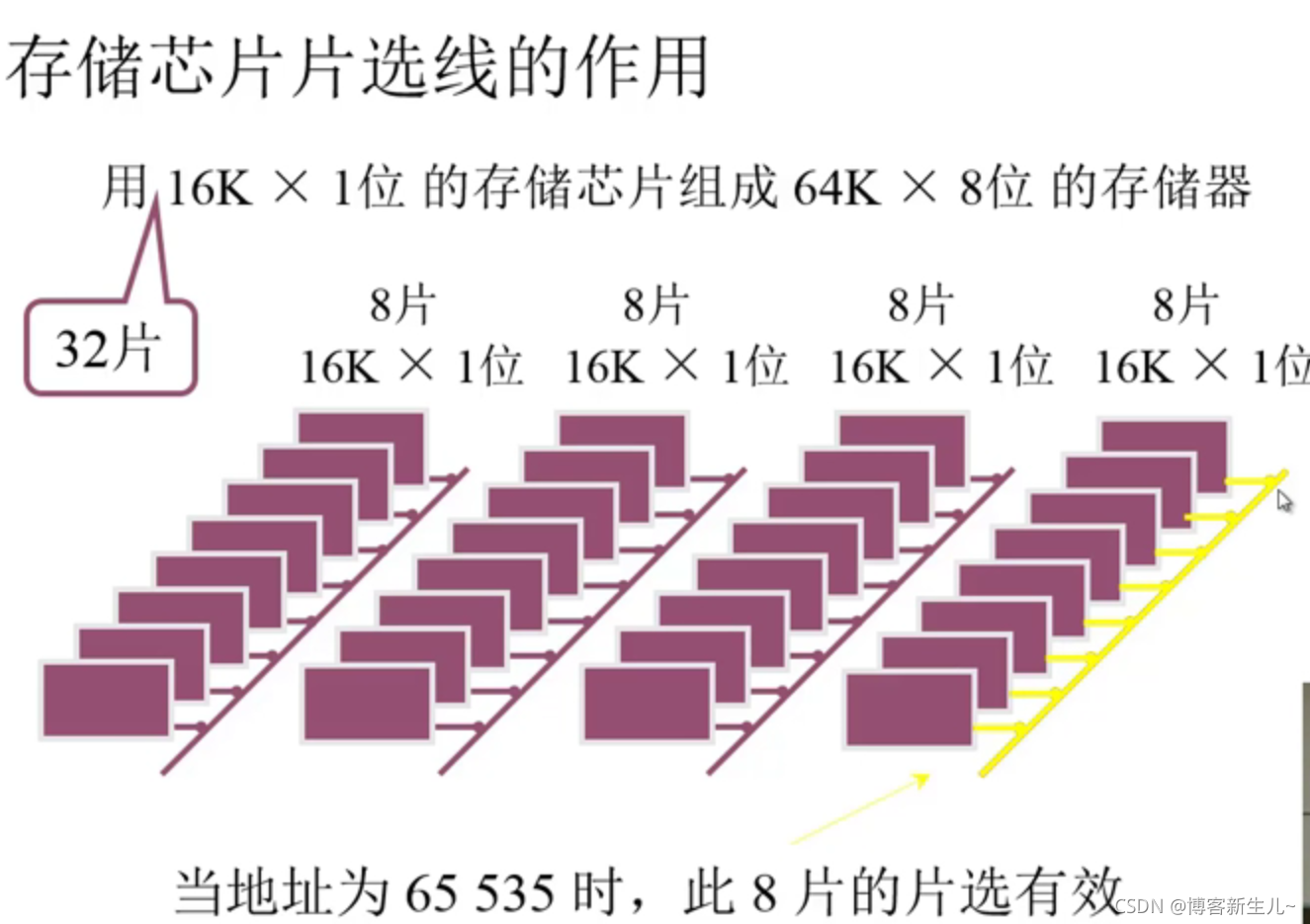

片选线的作用:

片选线解析:

(1) 八个 16k✖1位芯片组成一组,共有四组
(2) 每个存储单元(一组 即 8个16k✖1位芯片)为8位
(3) 每一组为16k✖8位
(4) 将cpu中 0 到 16k-1 这些地址分配给第一组,
16k 到 32k-1 这些地址分配给第二组,
32k 到 48k-1 这些地址分配给第三组,
48k 到 64k-1 这些地址分配给第四组
(5) 65535=64k-1 , 最后一组的片选信号位低电频有效,其他三组为高电频无效

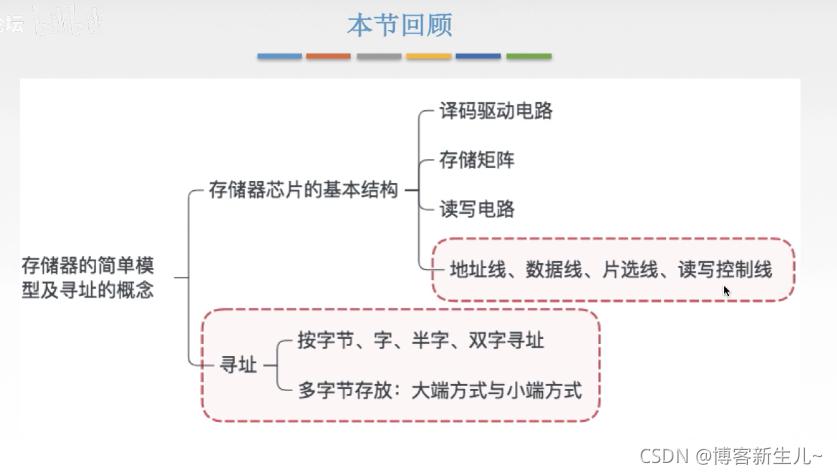

小结
