[FPGA工具]FPGA 文件格式转换工具

SZ FPGA 文件格式转换工具

概述

SZ FPGA 文件格式转换工具（版本 V1.0.0）是一款专为 FPGA 文件格式转换设计的工具，旨在帮助用户将基于 Vivado 的 FPGA 文档格式转换为适用于 Xilinx Vivado 工具链的格式。本工具支持多种 FPGA 文档格式的转换，包括 BIT 转 BIN、BIT 转 MCS、MCS 转 BIN 以及 SPI Flash 加载等功能。本文档将详细介绍工具的主要功能、使用需求、转换要求、SPI 使用说明、BIT 和 MCS 转换说明、开始转接流程以及注意事项。

---

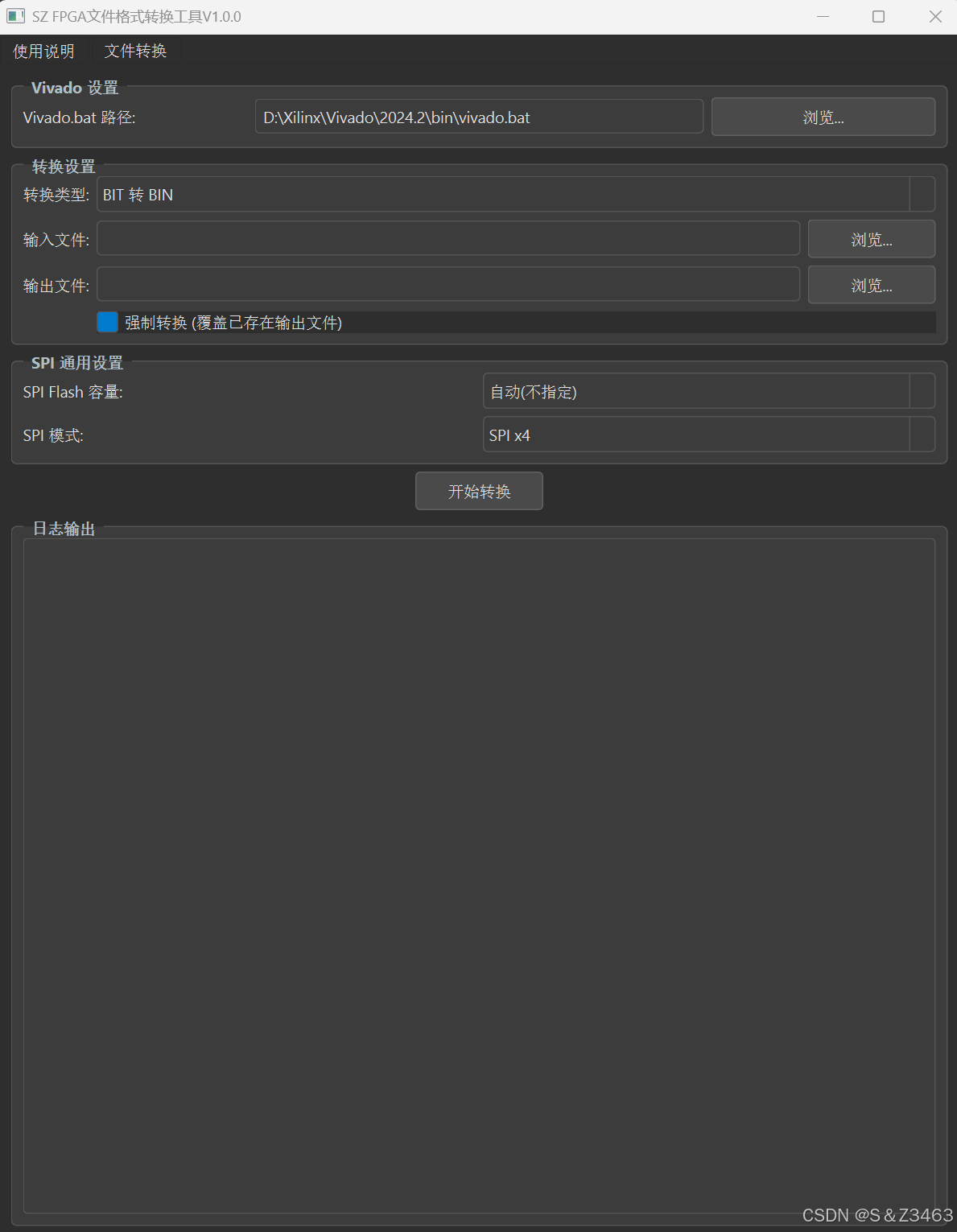

显示界面

---

主要功能

• BIT 转 BIN：将 Vivado 生成的 .bit 文件转换为二进制 .bin 文件。
• BIT 转 MCS：将 .bit 文件转换为适用于 PROM 编程的 .mcs 文件（Intel HEX 格式）。
• MCS 转 BIN：将 .mcs 文件转换为适用于其他用途的二进制 .bin 文件（仅限 Intel HEX 格式，不支持 Vivado）。
• BIF 转 BIN：将 Bootgen 生成的 .bif 文件（BOOT IMAGE 格式）转换为二进制 .bin 文件。

---

使用需求

1. 初始转接文件格式要求
   用户需准备符合要求的初始转接文件。

2. Vivado 资源

   • 原件 Vivado.bat 路径：指向你所安装的 Vivado 安装目录下的 /bin/vivado.bat 文件。
     每次使用 Vivado 路径需要更新，请通过浏览、快速更新或路径检查更新。

3. 转接要求

   • 输入文件：若初次选择，请选择转接文件的源文件。
   • 输出文件：用户需自动选择一个输出文件名称（用户可以手动修改或选择）。
   • 输出转接：调用工具会覆盖已有命名的输出文件中。

4. SPI 使用说明（包括 BIT -> BIN, BIT -> MCS）

   • 对于 BIT 转 MCS，此项选项支持一个具有 Flash 容量的 MCS 文件，用于生成正向的 MCS 文件。
     对于 BIT 转 BIN，此项选项将被 Vivado 忽略，可设置为 “自动不持续”。
   • 对于 MCS 转 BIN，此项选项不可用，参数将不被使用。
   • SPI 模式推荐值（如 SPIx1、SPIx4），对于 MCS 转 BIN，此项选项不可用。

5. BIT 和 MCS 转换说明

   • MCS 越级输出：指定 .bit 文件转接在 MCS 文件中的第六次越级地址（通常取 0x0）。

6. 开始转接

   • 启动并开始转接：按默认转接操作。

7. 日志输出

   • 转接过程中由 Vivado 输出的（黄 intelhex 转用输出）日志将转接至安全存放的日志区域。

---

注意事项

• intelhex 库：MCS 转 BIN 功能需要 Python 环境的 intelhex 库。初次支持（pip install intelhex），否则转接不可用。
• BIT 转 BIN：此功能依赖 Vivado 的命令行工具 Bootgen 工具。建议 800tegen 不可用时转接失败；转接支持失败。
• 路径：工具会尝试在转接完成后清理 Vivado 生成的日志文件、log 文件和 jou 文件。

---

版本信息

• 版本：V1.0.0
• 文档下载地址：https://github.com/Braves-Attempt/SZ901/releases

---

总结

SZ FPGA 文件转换工具 是一款功能强大的 FPGA 文档格式转换工具，支持 BIT、MCS、BIF 等格式的灵活转换，适用于 Xilinx Vivado 工具链用户。用户在使用时需确保 Vivado 环境正确配置，并按照工具要求提供输入文件和输出路径。本工具通过简洁的操作界面和日志输出功能，为用户提供高效的转接体验。
