2.6 Ordering and Receive Buffer Flow Control

2.6 Ordering and Receive Buffer Flow Control

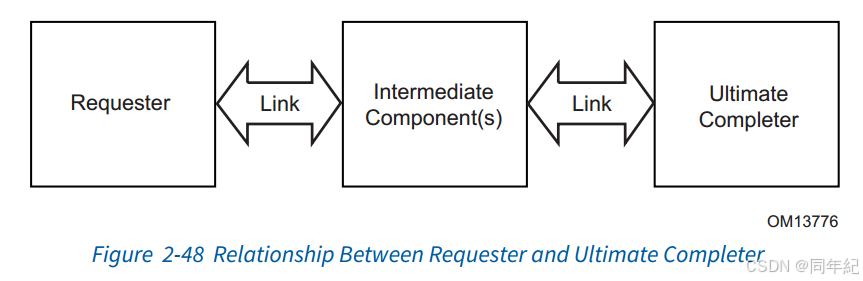

流控FC用于防止接收缓存溢出，和满足2.4章节提到的序要求。注意，流控机制是由请求者跟踪链路另一端的可用缓存/队列空间实现的。如下图所示。流控作用于链路两端，并非端点到端点。流控不意味着请求已经到达它的最终点。

流控与数据完整性机制是正交的（可以理解不相干），数据完整性是为了在发送和接收器之间实现可靠的信息交换。流控可以视为TLP流从发送器到接收器是完美的，因为数据完整性机制保证了损坏和丢失的TLP通过重传机制被纠正，见3.6章节。

每个VC通道都有独立的流控credit池。链路两端用DLLP包传递FC信息。DLLP包中的VC ID字段用于不同VC通道流控credit计算。

在MFD（多function设备）中使用流控机制超出了本文范畴。

流控由DLL层和TL层协作完成。TL层为收到的TLP包执行流控的计算，基于可用的credit阻止发送TLP包，即使这些TLP包是无效的。

注意：流控是TL层的功能，因此，以下这些包类型和流控credit无关：LCRC，帧符号，其他特殊符号，DLL到DLL的内部通信包。这意味者接收器必须以线速率处理这些包。

任何TLP要从TL层发送到DL层和物理层，都必须通过流控的门控。因此，发送和接收流控机制对DLL层的重传都是无感的。（因为已经通过门控了，重传是DLL内部的事，接收方只会接收到1次正确的包，重复的包会丢掉）

2.6.1 Flow Control Rules

在本规范的这一部分和其他部分中，使用概念性“寄存器”来描述规则，设备可以使用这些“寄存器”来实现兼容的实现。此描述并不暗示或要求特定的实现，并且仅用于澄清需求。

• 流控信息用FCPs传输，这是一种DLLP包。见3.5章节
• 针对data，流控credit的单位是4dw。（假设有2KB缓存，2048/4/4=128，接收器就宣告自己有128个data的credit）
• 针对header
  • 不支持TLP prefixes的接收器中，单位是1个最大的header+TLP Digest（ECRC）（4+1，2048/5/4=102个credit）
  • 支持TLP prefixes的接收器中，单位是1个最大的header + TLP Digest + 最大的End-End TLP prefixes。
  • 支持local tlp prefixes的流控管理，取决于local TLP prefixed类型。（不太懂）
• 每个VC通道有独立的流控
• 流控区分3种类型的TLP包。
  • P
  • NP
  • Cpl
• 此外，流控还区分以下TLP信息
  • Header（H）
  • Data（D）

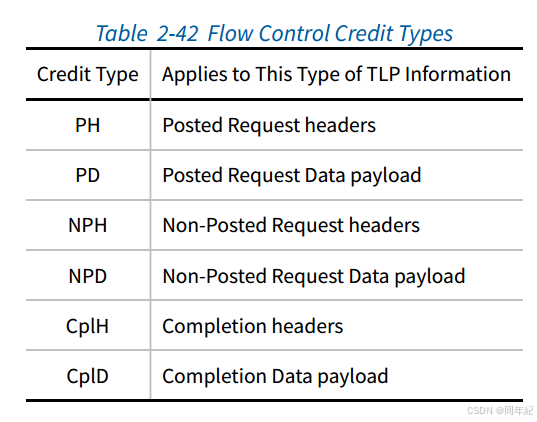

• 因此，总共有6种类型的流控信息需要跟踪。如下表所示：

• TLP消耗的流控credit 如下表所示

TLP	Credit消耗
Memory，IO，cfg读请求	1 NPH
Memory写请求	1PH + n PD
IO，cfg 写请求	1NPH + 1 NPD
原子操作请求	1NPH + n NPD
消息不带数据	1PH
消息带数据	1PH + n PD
Memory读完成	1CplH + n CplD
IO，cfg 读完成	1CplH + 1 CplD
IO，cfg 写完成	1CplH
原子操作完成	1CplH + 1 CplD

• 组件必须为所有VC通道实现独立的流控

• 只有默认的VC0通道才会被硬件自动初始化。

  • DLL层复位后，在DL_Init状态中初始化VC0 （3.2和3.4章节）

• 其他VC通道被软件使能时，都会按照流控协议初始化。

  • 软件设置link 两端的VC Enable bit来使能VC通道。
    注意：多个VC同时初始化是可能的，每个初始化都当成是独立的进程。

• 软件关闭VC通道，通过清除link两端的VC Enable bit。

  • 关闭VC通道，使组件复位流控追踪机制。

• initFC1和InitFC2 DLLP包只用于流控初始化

• 如果某个VC通道关闭了，丢弃这个通道的initFC1和initFC2或者更新FC DLLP包没有影响。

• 在VC通道初始化期间，包括VC0的初始化，接收器必须宣告自己的VC credit大于等于下表的值。

  • 如果不支持缩放，或者支持但没开启，用缩放因子1的那列的值

• 如果支持缩放，并且使能了，用下面表格列中的值作为相应的credit类型的缩放因子。

流控最小初始化宣告值

credit类型	No scale or scale factor 1	scale factor 4	scale factor 16
PH	1 unit	4 units	16 units
PD	至少存放下1个Max payload size包.比如1024字节，1024/4=256dw，1个unit是4ddw，如果至少要宣告64个unit。	64/4+1=17	64/16+1 = 5
NPH	1 unit	1 = 4 units	1 = 16 units
NPD	支持原子操作，2unit。其他 1 unit	2 = 8 unit，1= 4 unit	2=32 unit，1=16 unit
CplH	RC或者switch，1 = 1 unit
CplD

• RC的多端口不支持p2p时，每个RC必须宣告无限的Cpl credit。

• RC的多端口支持p2p时，RC 可选在这些支持p2p的端口上，宣告有限的cpl credit。这种情况下，RC必须保证避免死锁，维护往RC方向的完成报文的进度。注意，短暂地阻止cpl流量（缺少credit）是可能的，因为由RC发起的NP请求可能没有明确地分配Cpl缓存空间。

• 不支持流控缩放地接收器不能宣告超过2047个没有使用的data credit或者127个header credit 给发送器。支持缩放的接收器不能宣告超过的值如下表所示。

  • 组件可选检查这个违例。如果实现了检查，这是一个流量协议错误（FCPE）。
    • 如果发生了，这个是一个接收端口相关的报告错误。

• 如果初始化过程中宣告了无限credit（值为0），那么初始化结束后，就不再需要有FC更新DLLP发送。

  • 如果更新FC dllp包发送了，接收器必须忽略它的credit值。接收器可选检查非0的更新值，如果检查到出现非0值，这是一个FCPE错误。
    • 如果发生了，这个是一个接收端口相关的报告错误

• 如果只有data或者header（仅有1个）针对特定的类型（P,NP,Cpl）在初始化阶段宣告了无限credit，仍然需要发送更新FC DLLP包，但是宣告为无限credit的 DLLP字段必须被设置为0，并且接收器必须忽略。

  • 接收器可选检查非0的更新值。如果检查到非0值，这个是一个接收端口相关的报告错误。
