基于LTspice的AC-DC电路仿真

最新推荐文章于 2024-11-04 21:48:43 发布
原创 最新推荐文章于 2024-11-04 21:48:43 发布 · 787 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

一、设计目标

基于LTSPICE仿真软件设计一个AC-DC转换电路。

二、设计要求

  1. 设计一个基于LTSPICE仿真软件的AC-DC转换电路。
  2. 输入为AC 50HZ有效值12V的正弦波交流电压，输出为5V直流电压。
  3. 输出带1K的负载，允许电流1A
  4. 输出电压实际误差在10%以内

三、设计思路

有效值12v则正弦波振幅应为根号2倍的有效值，输入为交流电，首先通过整流、滤波、稳压，将交流12V转换为直流12V，再配置合适的芯片及其外围电路，将直流12V转换为直流5V。

四、设计步骤

  1. 交流转直流

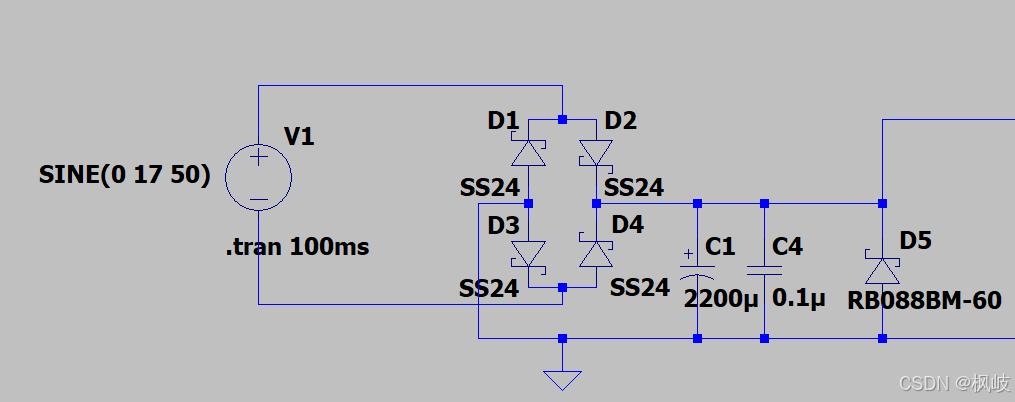

图 1交流转直流电路
