WIN10系统下OSG+VS2017环境搭建及问题解决方案

转载原文：https://www.cnblogs.com/rcg714786690/p/12303659.html

为了方便下载资料直接给出网盘链接，其中包含所需库和编译完成的release版本。链接: https://pan.baidu.com/s/1cGlQ_ZriZm9mRr_t7EHe5Q 提取码: x3ex

一、准备资料

一、资料准备
1、OSG源码官网下载地址：http://www.openscenegraph.org/index.php/download-section/stable-releases或者OSGChina官网：http://www.osgchina.org/downloads-son.php?id=34，本人使用的是OpenSceneGraph-OpenSceneGraph-3.6.3.zip
2、OSG第三方依赖库下载地址：http://www.openscenegraph.org/index.php/download-section/dependencies，找到相对应VS版本的库进行下载，本人使用的是3rdParty_VS2017_v141_x64_V11_full.7z
3、数据包下载地址：http://www.openscenegraph.org/index.php/download-section/data，本人使用的是OpenSceneGraph-Data-3.4.0.zip
4、编码工具下载地址：https://cmake.org/download/，本人使用的是cmake-3.12.0-rc1-win64-x64.msi，下载后进行安装。
5、ffmpeg的资源包(64位开发版)：https://ffmpeg.zeranoe.com/builds/win64/dev/。OSG可以通过ffmpeg插件来实现播放视频的功能，在编译OSG的时候要确保全部成功编译才可以顺利使用插件功能。本人在编译OSG的时候就是这个插件项目编译有问题，一直没有编译成功。究其原因发现，本人之前安装过OpenCASCADE，它会错误的致使Cmake编译ffmpeg项目时配置错误，(这是个大坑，三天才跳出来)，所以本人下载了ffmpeg的资源包，版本是ffmpeg-4.0-win64-dev.zip，在Cmake时手动进行相关的FFMPEG配置。注：没有安装过OpenCASCADE的人暂不清楚第5步需不需要，可尝试。

为了方便下载直接给出网盘链接
链接: https://pan.baidu.com/s/1cGlQ_ZriZm9mRr_t7EHe5Q 提取码: x3ex

二、文件夹准备

在C盘之外的盘符下新建OSG文件夹，将下载的资料解压到该文件夹下，注意解压方式选择“解压到”，只定位到OSG文件夹即可，它会自己产生相应文件夹。

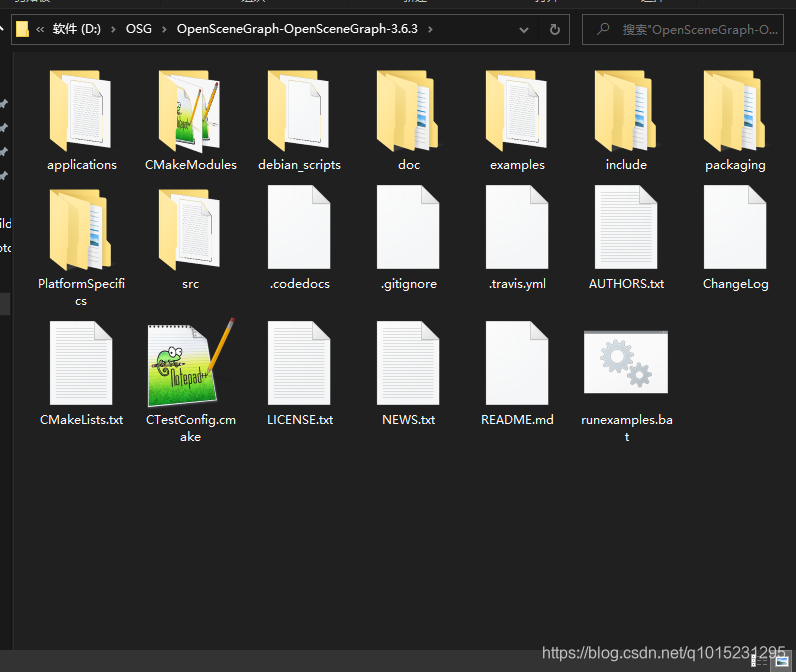

1、源码解压后如下图

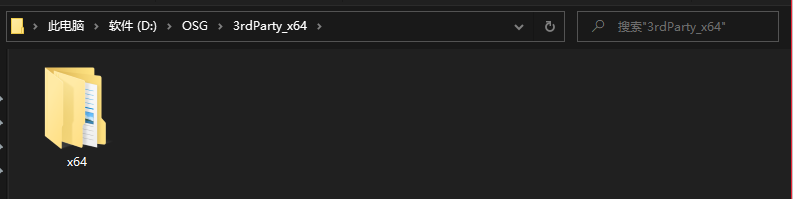

2、第三方库解压后如下图

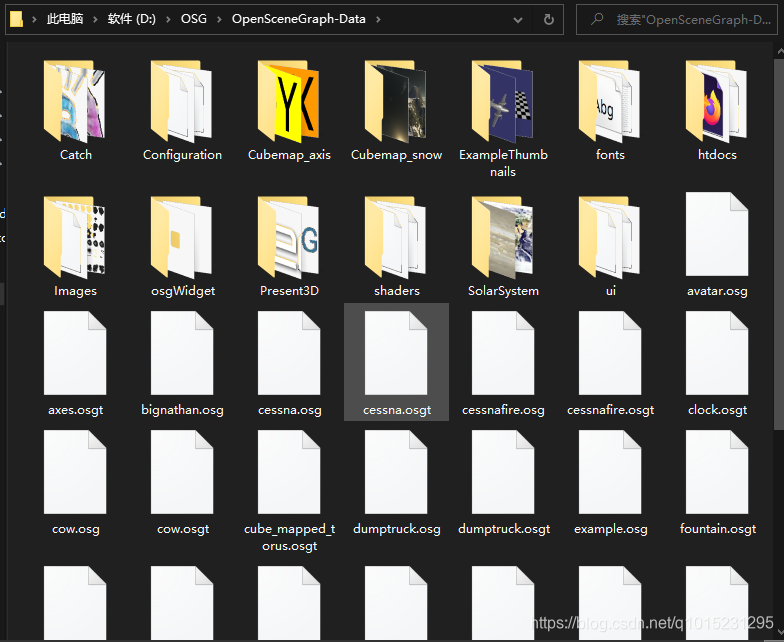

3、数据包解压后如下图

4、在OSG文件夹下新建【OSGbuild】文件夹，作为Cmake编译输出文件夹。

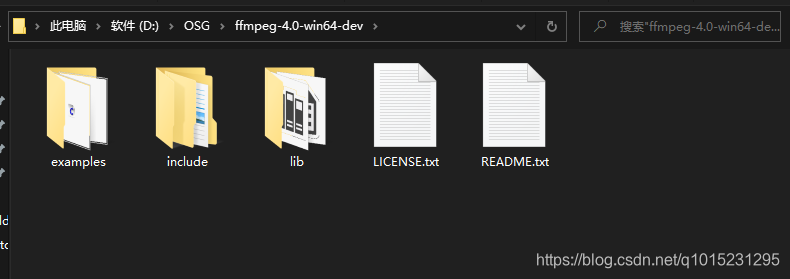

5、ffmpeg解压后如下图

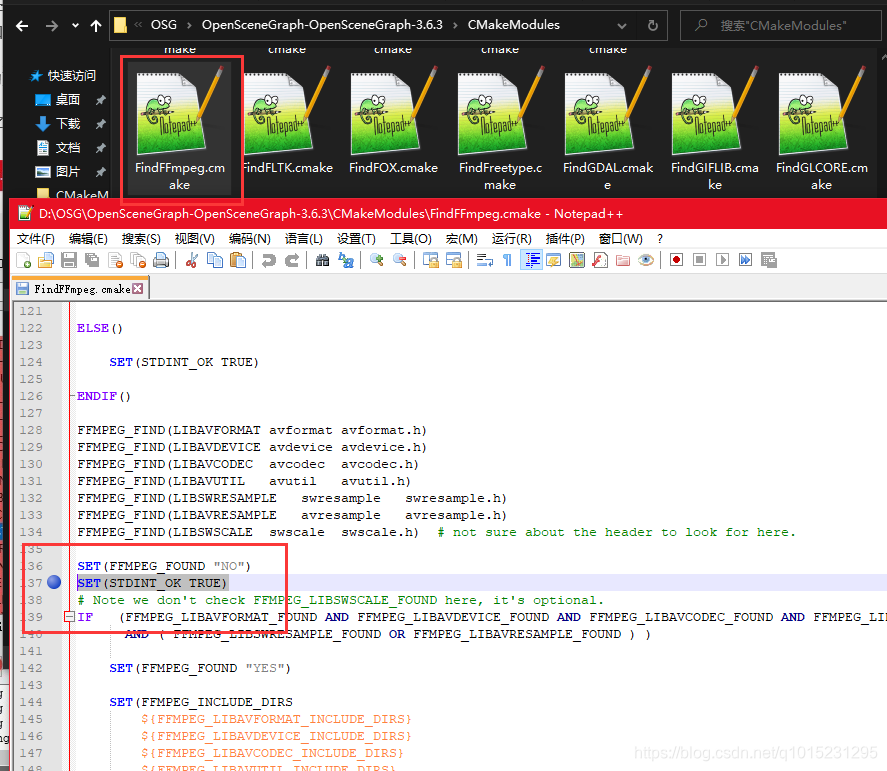

6、修改D:\OSG\OpenSceneGraph-OpenSceneGraph-3.6.3\CMakeModules\FindFFmpeg.cmake文件，在SET(FFMPEG_FOUND “NO”)之后添加SET(STDINT_OK TRUE)，如下图，(参考：https://blog.youkuaiyun.com/zhuquanfu/article/details/84635316)

三、安装码源

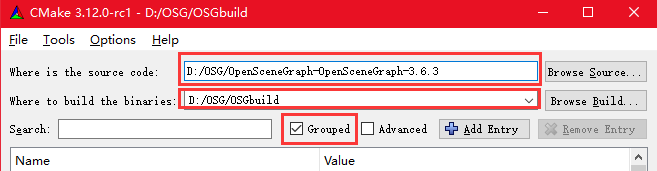

1、从路径D:\OSG\cmake-3.12.0-rc1-win64-x64\bin，打开CMake (cmake-gui).exe，指定源码位置和编译输出位置，勾选Grouped，如下图

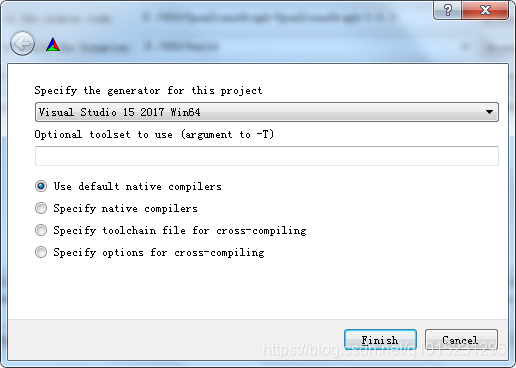

2、点击一次Configure，出现下图所示，选择本机的VS2017版本，Win64代表编译输出64位工程，点击Finish，开始进行配置

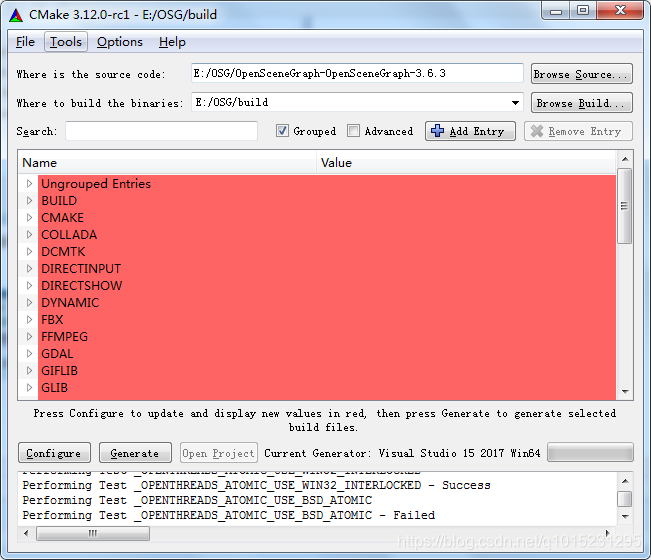

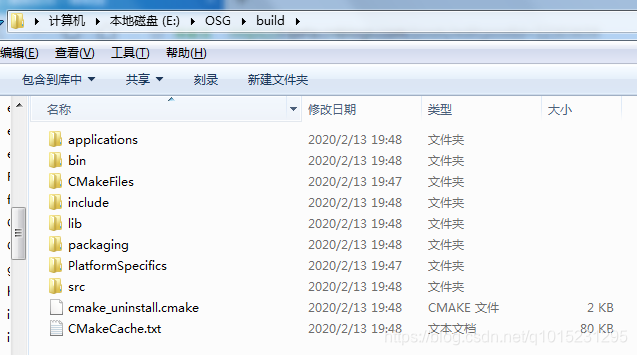

3、此时Cmake界面窗口出现编译的信息，而build文件夹也产生了相应的文件。【原文图】如下，
注意：标红部分是需要进行确认的

4、修改相关路径

• ACTUAL_3RDPARTY_DIR(第三方库)设置为D:/OSG/3rdParty_x64/x64
• 勾选BUILD_OSG_EXAMPLES
• CMAKE_INSTALL_PREFIX设置为D:/OSG/build/bin
• COLLADA_DOM_ROOT设置为D:/OSG/3rdParty_x64/x64/include/1.4/dom

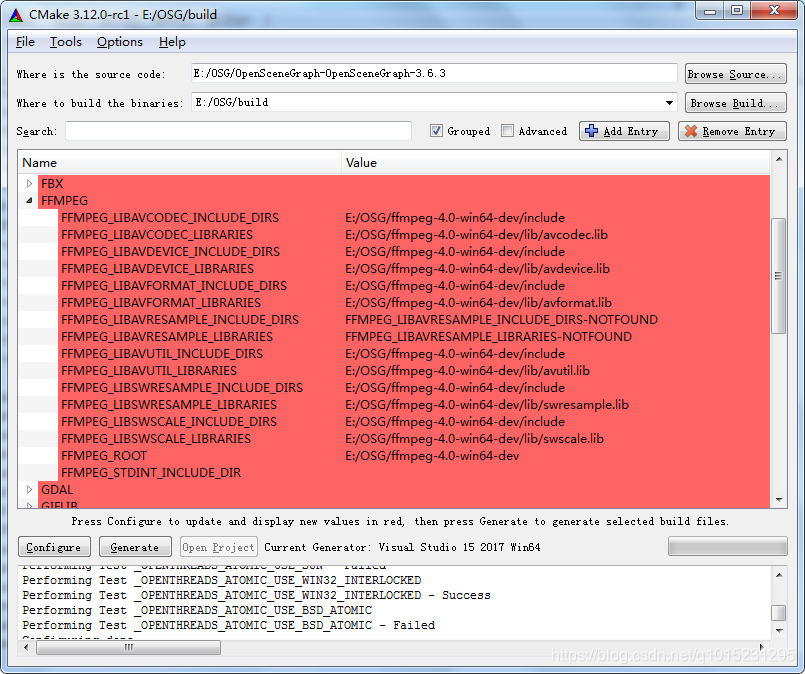

• 手动进行修改ffmpeg的各个值，如下图，注意FFMPEG_STDINT_INCLUDE_DIR的值为空，如下图【原文图】

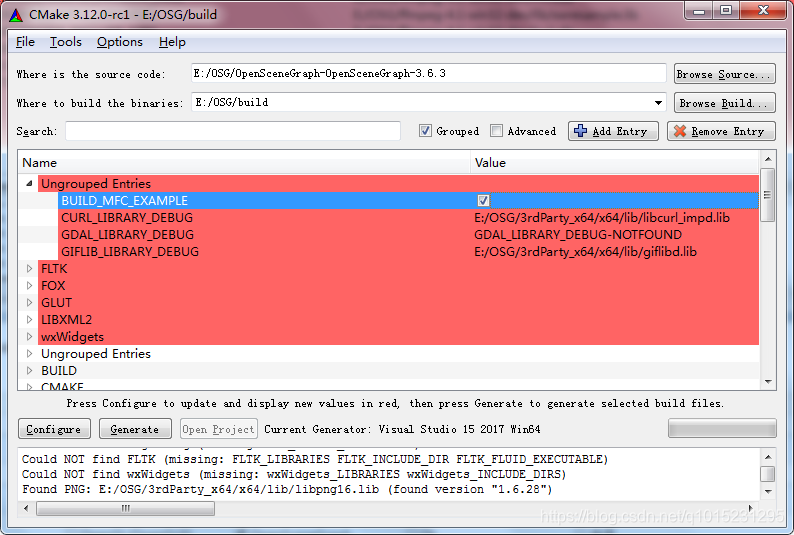

• 再次点击一次Configure，又出现部分红色，勾选BUILD_MFC_EXAMPLE，如下图

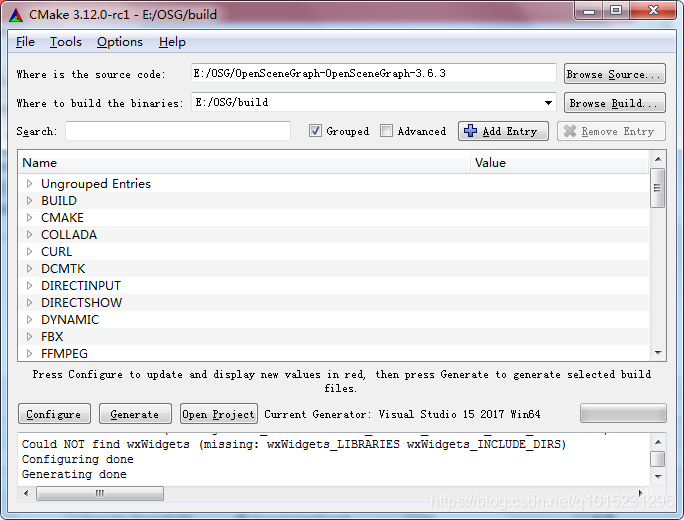

• 再次点击Configure，此时所有标红部分消失，点击Generate，等待完成，如下图


四、VS编译项目

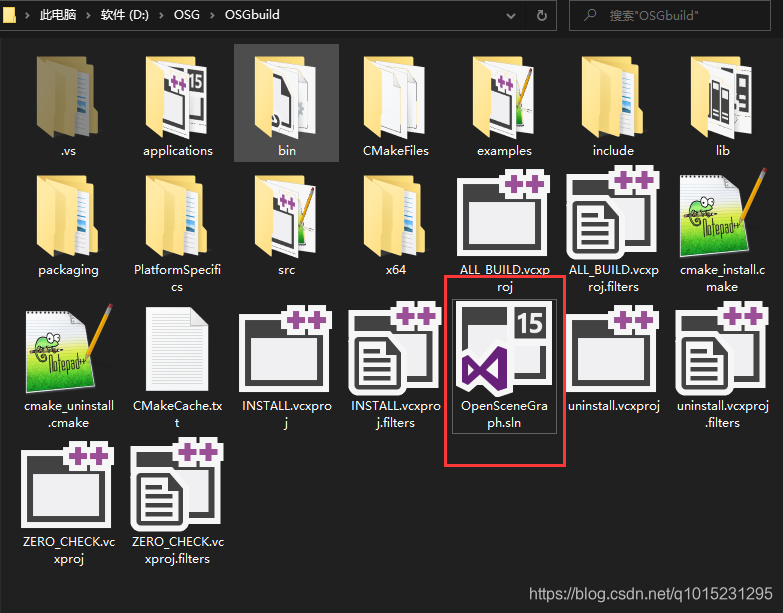

1、用VS2017打开OpenSceneGraph.sln，如下图

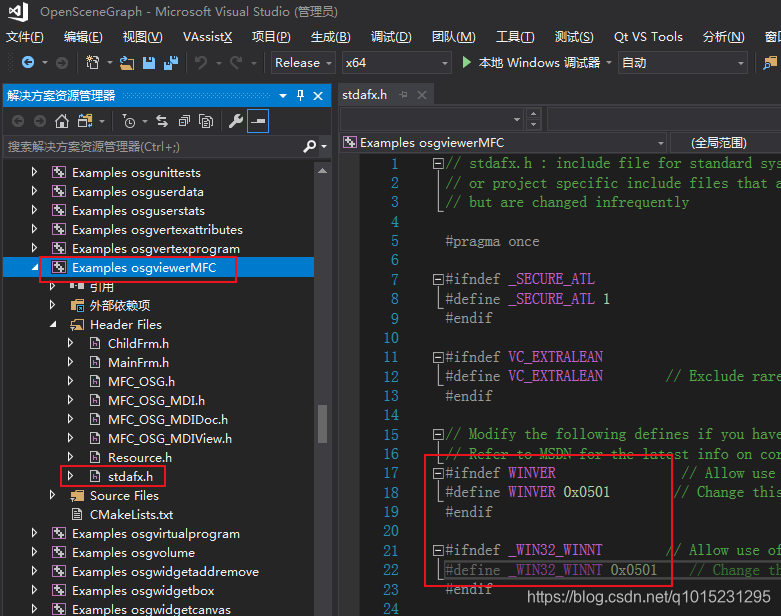

2、在生成项目之前，先修改stdafx.h，定位到Examples osgviewerMFC工程，如下图

3、上图标红的宏定义部分，_WIN32_WINNT实际的值为0x0A00(本机是WIN10)，而这里定义为0x0501，显然是错的，所以将WINVER和_WIN32_WINNT都统一修改为0x0A00，如下图。注：若是 WIN7其值应该是0x001。

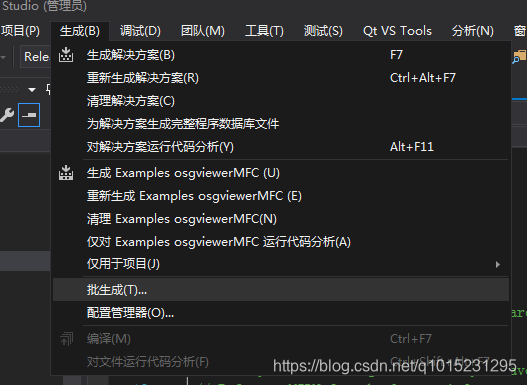

4、点击生成，批生成

5、编译生成ALL_BUILD, 勾选相关的编译输出类型，勾选Release，Debug，编译时间会很长(约3小时)。

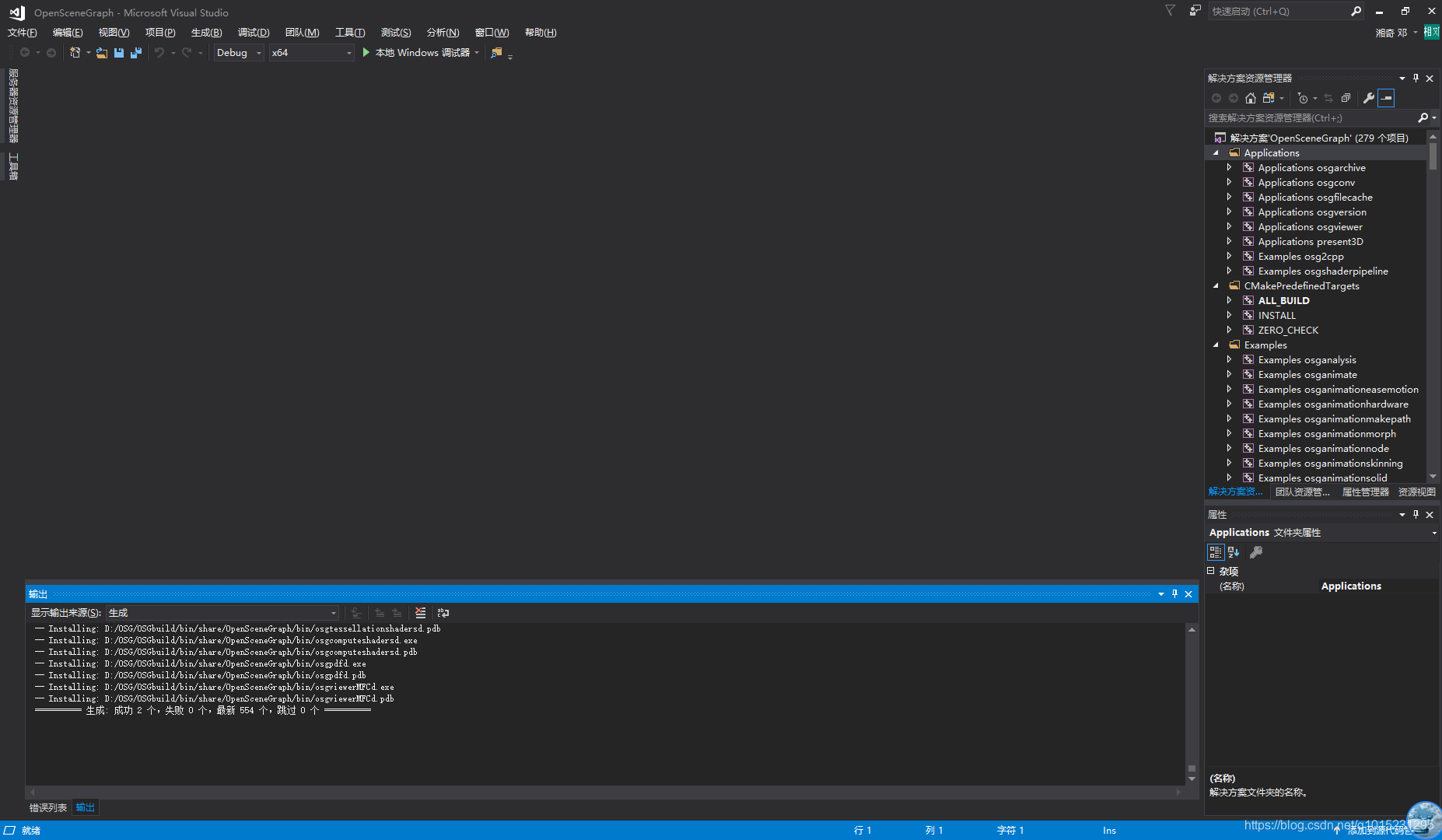

6、勾选编译生成INSTALL，勾选Release，Debug版。这部时间很短，短到自己都不信真的编译成功了，（编译成功后，再去编译，会出现问题！浪费太多时间了），如下图，

五、拷贝库文件至文件夹

1、在OSG文件夹下新建output文件夹，并在该文件夹下新建bin、include、lib三个文件夹，用于存放OSG编译后的动态库、头文件和库文件。
2、拷贝D:\OSG\3rdParty_x64\x64下的bin、include、lib文件夹至D:\OSG\output文件夹下。
3、拷贝D:\OSG\OSGbuild下的bin、include、lib文件夹至D:\OSG\output文件夹下，选择覆盖即可。
4、拷贝D:\OSG\OpenSceneGraph-OpenSceneGraph-3.6.3下的include文件夹至D:\OSG\output文件夹下，选择覆盖即可。

六、配置环境变量

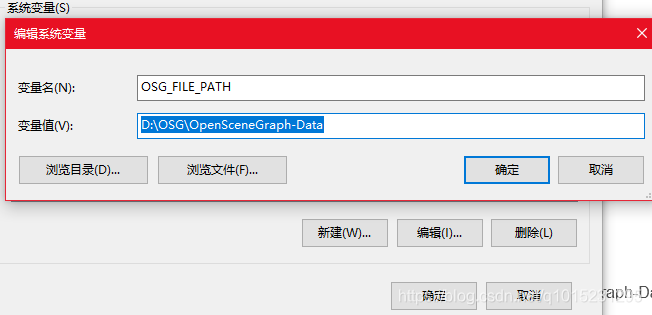

1、新建系统变量OSG_FILE_PATH，值为D:\OSG\OpenSceneGraph-Data

2、将下列路径加入到Path中
D:\OSG\output\bin

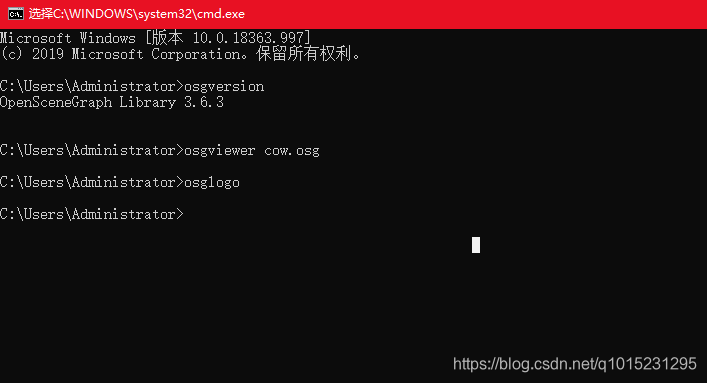

3、输入cmd命令，测试OSG是否安装成功，如下图

osgversion
osgviewer cow.osg
osglogo

七、测试，新建WIN32控制台工程

1、在cpp中输入以下代码

#include <iostream>
#include <osgViewer/Viewer>
#include <osgDB/ReadFile>
int main()
{
	osgViewer::Viewer viewer;
	viewer.setSceneData(osgDB::readNodeFile("cow.osg"));
	return viewer.run();
}

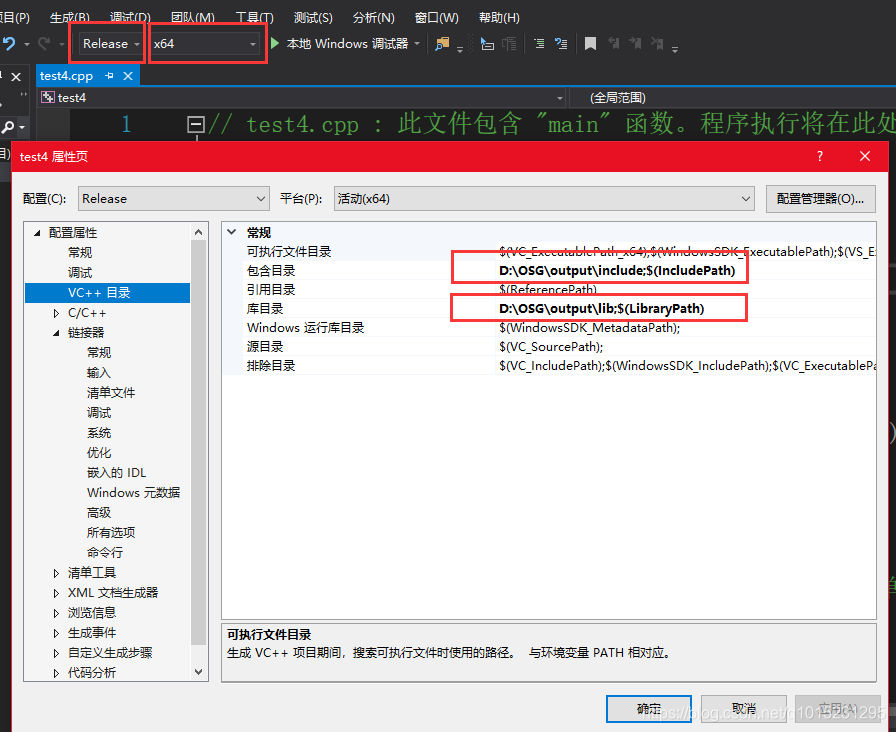

2、鼠标右键工程，选择属性，在VC++ 目录选项下，配置包含目录和库目录，如下图

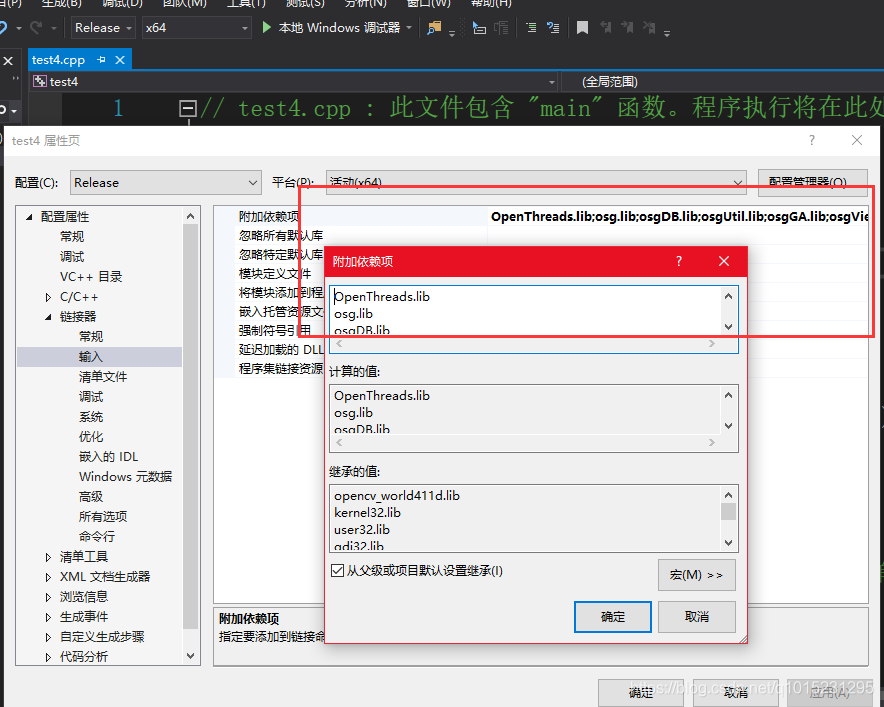

3、在链接器->输入选项下，配置附加依赖项，添加下列库，注：Debug模式下这些库后缀带d，Release模式下不带d，本机没有编译Debug模式的库，所以直接用Release版，如下图
OpenThreads.lib;osg.lib;osgDB.lib;osgUtil.lib;osgGA.lib;osgViewer.lib;osgText.lib;

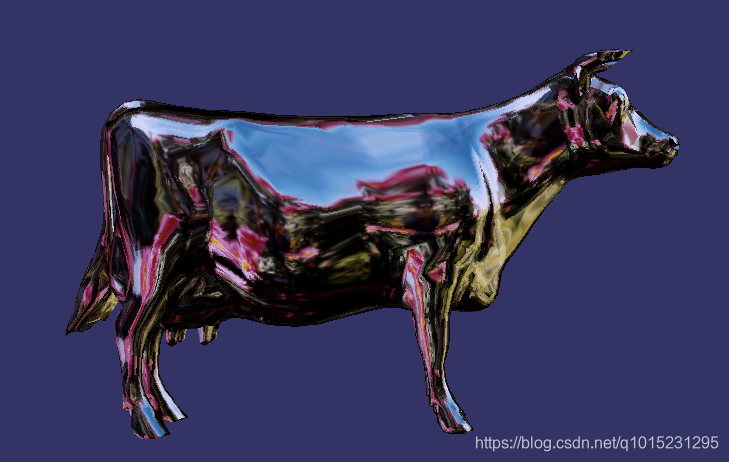

4、编译运行，效果显示

八、遇到问题及解决办法

1、release和debug没有一一对应

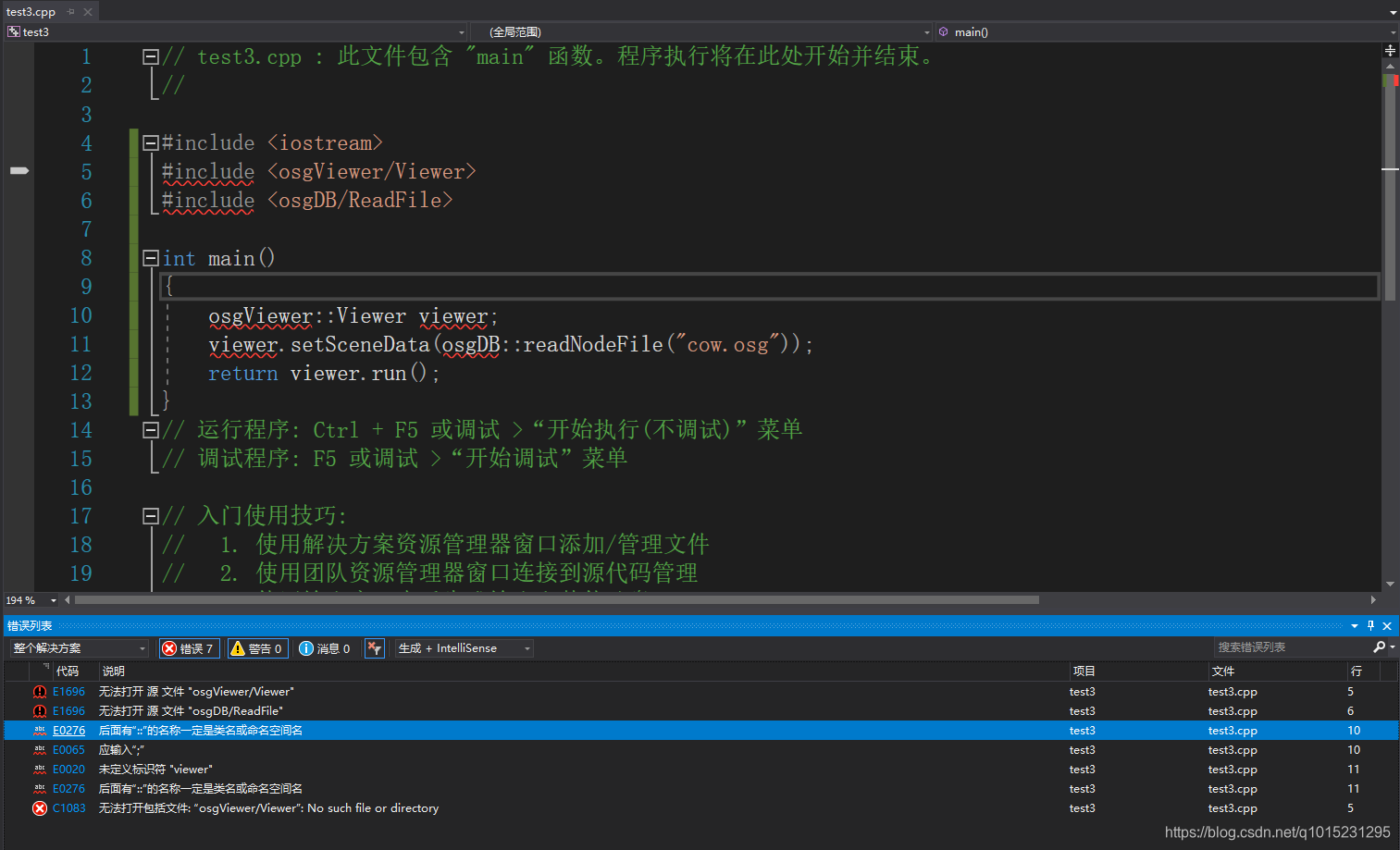

1.1、问题一
无法打开源文件 “osgViewer/Viewer”
无法打开源文件 “osgDB/ReadFile”
无法打开包括文件: “osgViewer/Viewer”: No such file or directory

1.2、问题一，解决思路：注意【Release】和【Debug】的选择，注意一一对应，问题就解决了！如下图

2、遇到关于GL/gl.h的问题，在#include <GL/gl.h>前，加入#include <windows.h>以解决。

九、参考文献

1. OSG安装报错信息及注意事项
2. VS2017 统一配置附加包含目录和库目录
3. vs2017 加入GL/gl.h的错误

计算机环境：win10、vs2017
