本文详细介绍了如何使用Qt创建上位机客户端，通过TCP通信与西门子PLC200Smart进行连接。在PLC端，利用TCP_CONNECT、TCP_SEND和TCP_RECV指令进行编程；在上位机界面，借助Qt的QTcpSocket模块实现连接、发送和接收数据的功能。同时，展示了具体的Qt代码实现细节。

文章目录

前言
一、PLC部分（服务端）
- 1.所用指令
- 2.PLC简单编程
二、上位机界面（基于Qt，客户端）
- 1.所用qt模块
- 2.步骤

前言

课题需要编写上位机界面与西门子plc 200smart的通信，本次采用的是通信为tcp通讯，采用的网线端口，PLC作为服务端，上位机界面作为客户端。

提示：以下是本篇文章正文内容，下面案例可供参考

一、PLC部分（服务端）

1.所用指令

TCP_CONNECT
TCP_SEND
TCP_RECV
在这里插入图片描述

每个指令的参数可参见：200smart Tcp通讯模块详解

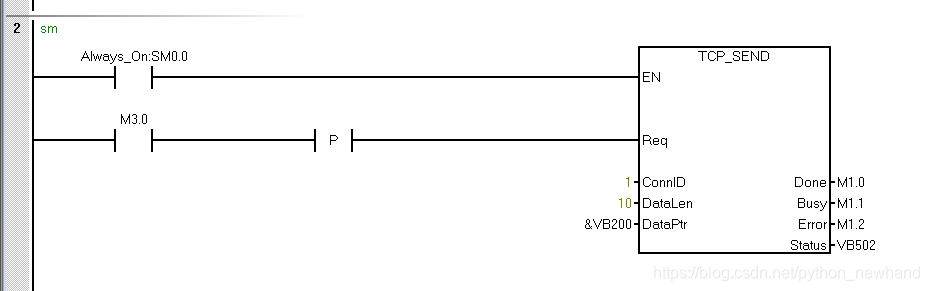

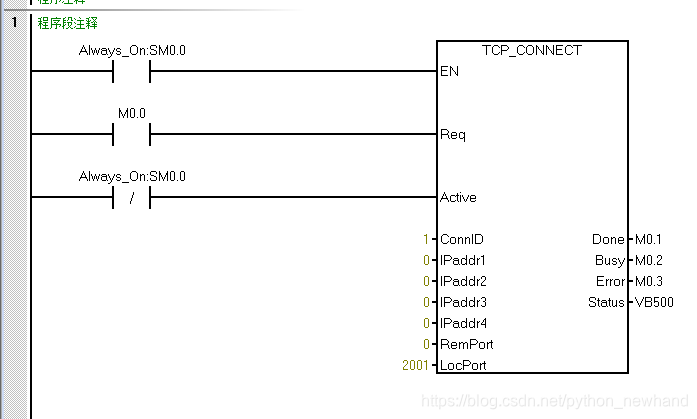

2.PLC简单编程

![在这里插入图片描述](https://img-blog.csdnimg.cn/20210324165827526.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3B5dGhvbl9uZXdoYW5k,size_16,color_FFFFFF,t_70#pic_center) ![在这里插入图片描述](https://img-blog.csdnimg.cn/2021032416591398.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3B5dGhvbl9uZXdoYW5k,size_16,color_FFFFFF,t_70#pic_center)

在这里插入图片描述

二、上位机界面（基于Qt，客户端）

1.所用qt模块

**net work下的QTcpSocket**

2.步骤

首先在项目中pro文件下添加network模块

clientWidget.h

#ifndef CLIENTWIDGET_H
#define CLIENTWIDGET_H

#include <QWidget>
#include<QTcpSocket>

namespace Ui {


class clientWidget;
}

class clientWidget : public QWidget
{


    Q_OBJECT

public:
    explicit clientWidget(QWidget *parent = 0);
    ~clientWidget();

private slots:
