对比excel，用python绘制华夫饼图

1. Excel绘制华夫饼图

其实，用excel绘制华夫饼图的方式有多种，比较复杂的是通过插入柱状图图表后调整柱状图的规范实现；另外一种比较简单的操作则是采取单元格格式的形式，也是我们今天要介绍的方案。

1.1. 效果预览

1.2. 实现步骤

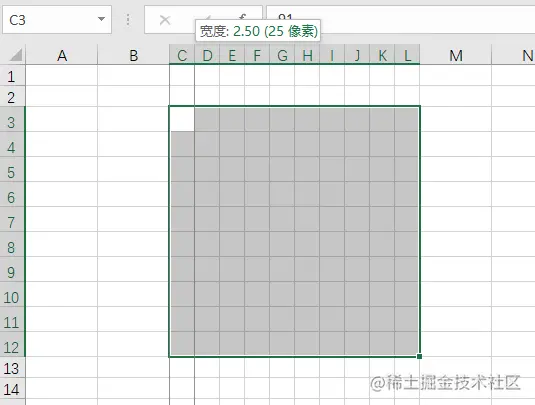

先选中10*10共100个单元格区间，然后将单元格的宽度和高度像素设置为相等的值，这里我们设置的值为25像素

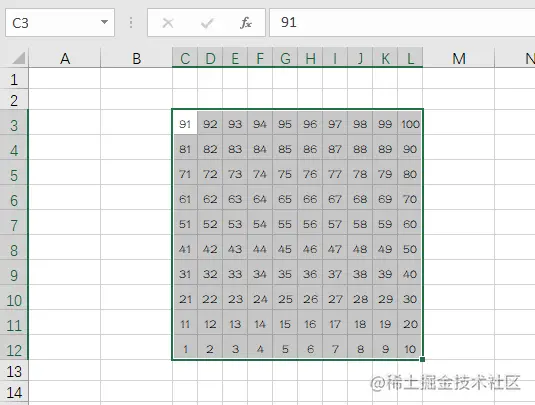

接着我们在单元格中从左—>右、下—>上填入数字1-100

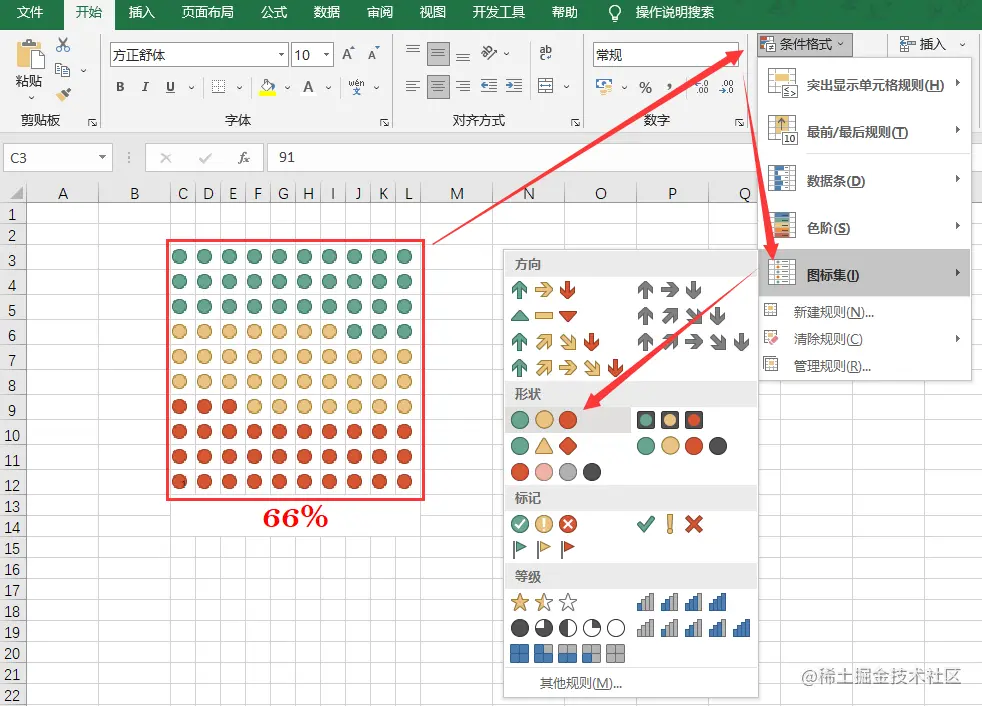

为了显示进度值，我们在最下方输入值（这里以66%为例），然后选中10*10的数字区域进行条件格式设置—>图标集—>形状

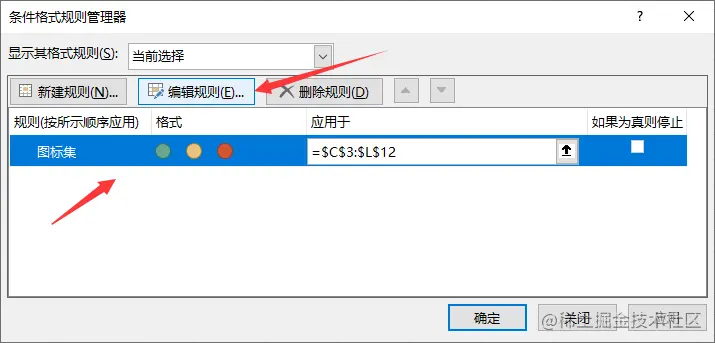

最后再次进入条件格式设置中选中管理规则进行详细规则设定，点击具体规则后可以单击编辑规则或者直接双击具体规则

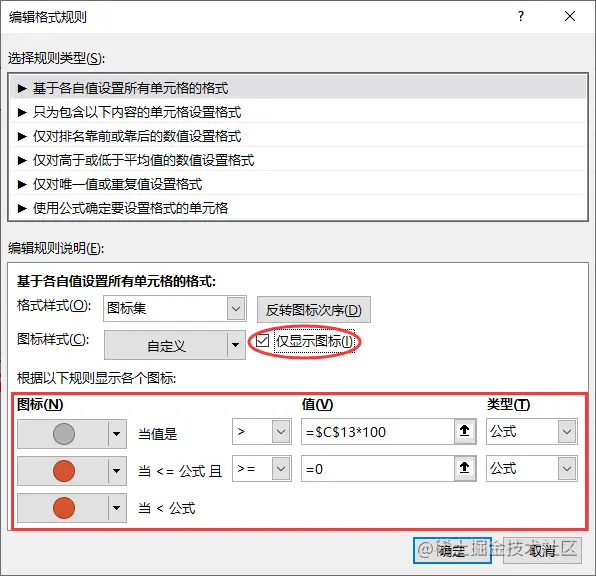

具体规则如下：

• 类型选择 公式
• 单元格值超过指定值（这里是C13单元格66%*100）则会灰色
• 单元格值不超过指定值则为橙红色
• 同时记得勾选仅显示图标（否则会出现单元格数字显示覆盖图标的情况）

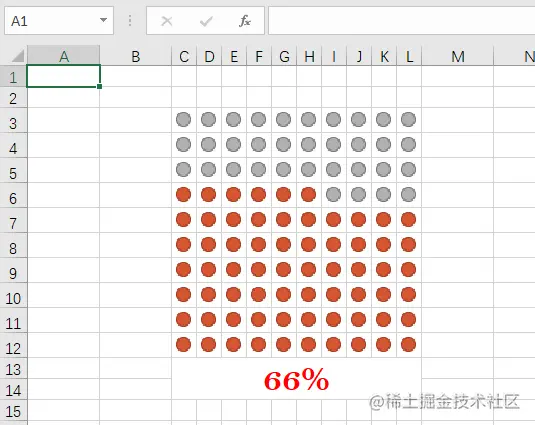

确定规则后，我们可以看到效果如下，继续进行简单的优化就完事了（比如去掉网格、添加其他元素）

2. Python绘制华夫饼图

这里介绍的是一个第三方库pywaffle，看这库的名称就知道这货是专门用来绘制华夫饼图的。

老规矩，先安装再使用：

pip install pywaffle

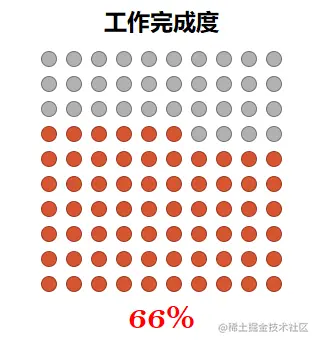

接着就是简单的绘图过程：

import matplotlib.pyplot as plt
from pywaffle import Waffle
# 设置中文字体
plt.rcParams["font.family"] = "Microsoft YaHei"
# 进度值
value = 0.66
values = [value,1-value]
fig = plt.figure(
    FigureClass=Waffle,
    rows=10, # 10行
    columns=10, # 10列
    values=values, # 值
    colors=["#FF4500", "#C0C0C0"], # 配色
    vertical=True, # 设置绘图方向从下往上、从左往右
    characters='●', # 用实心圆做图标
    font_size=45, # 大小为45
    title={
        'label': '工作完成度', # 设置图表标题
        'loc': 'center',
        'y':1.05,
        'fontdict': {
            'fontsize': 20
    }
},
)
fig.text( # 设置进度值显示
    x=0.3,
    y=-0.03,
    s=f"{int(100*value)}%",
    ha="center",
    va="center",
    fontsize=25,
    color='oran
