BGP分解实验·16——配置MP-BGP（IPv6）

MP-BGP支持多种协议服务，IPv6自然是可以支持的。配置IPv6的BGP关闭bgp default ipv4-unicast并在地址簇下激活邻居，同时必须配置bgp router-id才可以为IPv6建立邻居做准备。

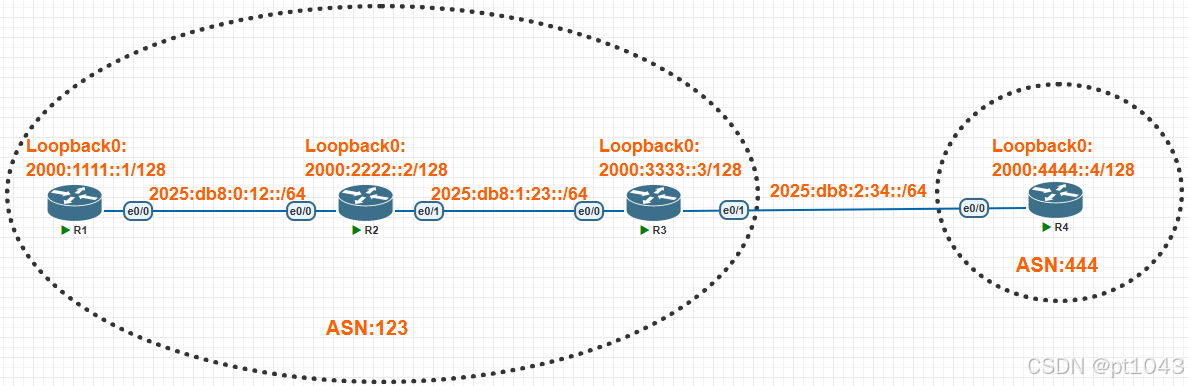

实验拓扑图如下：

全互联是最容易实现的，如果邻居数量不多也非常适合，绝大多数的考试环境也都是全互联。但是为了简略配置本实验使用简化的配置，在R1和R3上指定R2为iBGP邻居，在R2上使用bgp动态监听并使用对等体组与R1和R2建立邻居，为了把R1和R3传递过来的路由信息/NLRI传递给彼此，在R2上开启路由反射器功能，为了使R3的iBGP边界能把外部的BGP路由传递给此iBGP内部，在R3上开启下一跳自我。

R1的基础配置如下：

hostname R1
!
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2000:1111::1/128
 ipv6 eigrp 10
!
interface Ethernet0/0
 no sh
 ipv6 address 2025:DB8:0:12::1/64
 ipv6 eigrp 10
!
ipv6 router eigrp 10
 eigrp router-id 1.1.1.1
!
router bgp 123
 bgp router-id 1.1.1.1
 no bgp default ipv4-unicast
 neighbor 2000:2222::2 remote-as 123
 neighbor 2000:2222::2 update-source Loopback0
 !
 address-family ipv6
  network 2000:1111::1/128
  neighbor 2000:2222::2 activate
 exit-address-family
!
end

R2的基础配置如下：

hostname R2
!
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2000:2222::2/128
 ipv6 eigrp 10
!
interface Ethernet0/0
 no sh
 ipv6 address 2025:DB8:0:12::2/64
 ipv6 eigrp 10
!
interface Ethernet0/1
 no sh
 ipv6 address 2025:DB8:1:23::2/64
 ipv6 eigrp 10
!
ipv6 router eigrp 10
 eigrp router-id 2.2.2.2
!
router bgp 123
 bgp router-id 2.2.2.2
 bgp listen range 2000::/16 peer-group IBGPV6
 no bgp default ipv4-unicast
 neighbor IBGPV6 peer-group
 neighbor IBGPV6 remote-as 123
 neighbor IBGPV6 update-source Loopback0
 !
 address-family ipv6
  neighbor IBGPV6 activate
  neighbor IBGPV6 route-reflector-client
 exit-address-family
!
end

R3的基础配置如下：

hostname R3
!
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2000:3333::3/128
 ipv6 eigrp 10
!
interface Ethernet0/0
 no sh
 ipv6 address 2025:DB8:1:23::3/64
 ipv6 eigrp 10
!
interface Ethernet0/1
 no sh
 ipv6 address 2025:DB8:2:34::3/64
 ipv6 eigrp 10
!
ipv6 router eigrp 10
 eigrp router-id 3.3.3.3
!
router bgp 123
 bgp router-id 3.3.3.3
 no bgp default ipv4-unicast
 neighbor 2000:2222::2 remote-as 123
 neighbor 2000:2222::2 update-source Loopback0
 neighbor 2025:DB8:2:34::4 remote-as 444
 !
 address-family ipv6
  neighbor 2000:2222::2 activate
  neighbor 2000:2222::2 next-hop-self
  neighbor 2025:DB8:2:34::4 activate
 exit-address-family
!
end

R4的基础配置如下：

hostname R4
!
ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2000:4444::4/128
!
interface Ethernet0/0
 no sh
 ipv6 address 2025:DB8:2:34::4/64
!
route-map CONN permit 10
 match interface Loopback0
!
router bgp 444
 bgp router-id 4.4.4.4
 no bgp default ipv4-unicast
 neighbor 2025:DB8:2:34::3 remote-as 123
 !
 address-family ipv6
  redistribute connected route-map CONN
  neighbor 2025:DB8:2:34::3 activate
 exit-address-family
!
end

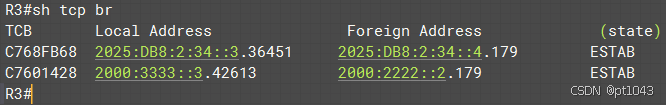

查看R3的TCP连接摘要信息：（由于是通过反射器实现更新传递的，所以没有全互联）

IPv6建立TCP连接也是同样使用179号端口。

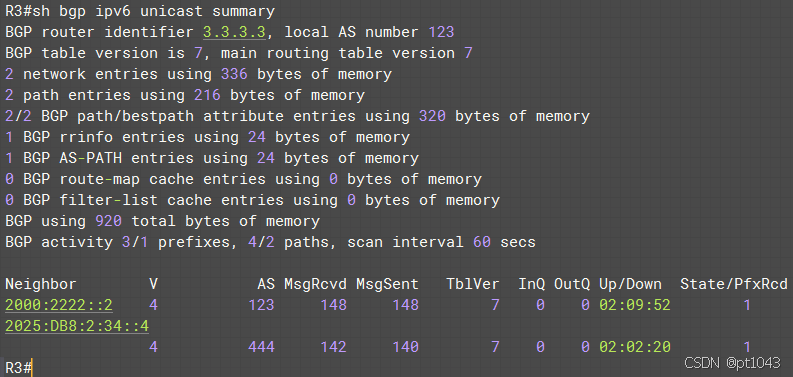

以上信息主要可以看到BGP路由器ID以及本地ASN，还会看到BGP表占用的内存大小。同时除了eBGP传过来的的直连邻居外，通过R2的反射器可以把R1发布的network也传递过来。

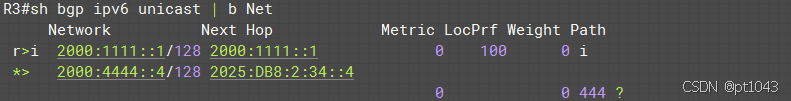

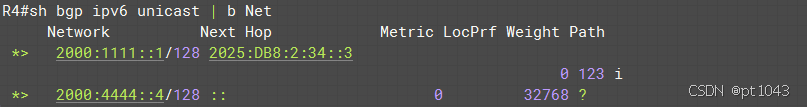

查看R3和R4的BGP表如下：

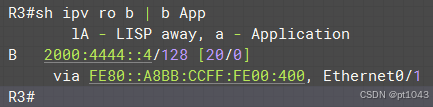

依次查看R1~R4的BGP路由表如下：

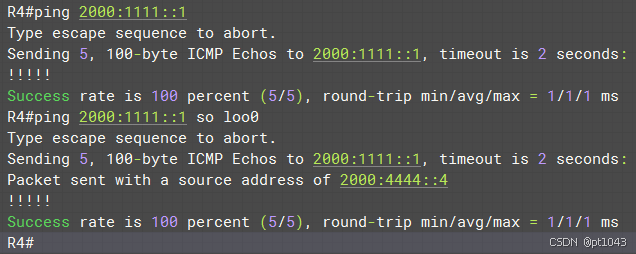

测试远端连通性如下：

BGP的IPv6地址簇也依然是使用相同的方法建立对等体连接交换update报文；Cisco的对等体若已经建立为established的状态则在BGP邻居表中的“State/PfxRcd”位置显示具体数字，如果没有NRLI信息也是标为0；其他状态，例如idle/active都是未建立邻居。

另外，如果iBGP的AS内部路由器过多也可以使用BGP联邦代替或BGP联邦+路由反射器实现全互联的配置方案。
