H265编码丢帧问题分析

问题

通过海思芯片编码后，将编码的数据通过UDP网口发送到UDP 服务端，UDP服务端收到后保存成文件。

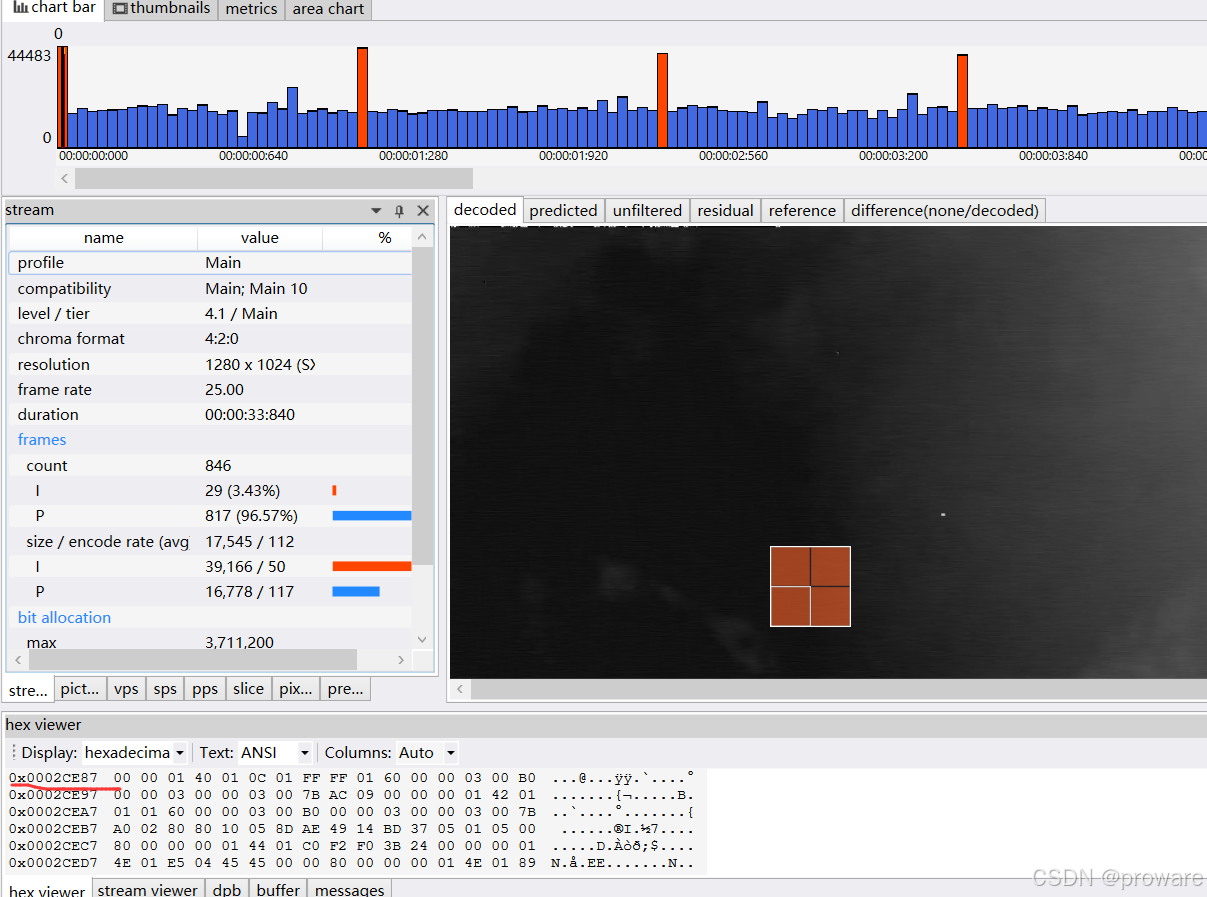

保存的文件有时候用VLC软件可以打开。有时候不能打开，同时用Elecard HEVC Analyer工具打开，发现VLC不能打开时丢帧。如下图，实际为858帧，而此处只有846帧。

分析

UDP包丢包

   实际统计，收发两端一致。

海思编码芯片异常

 通过 /proc/h265 节点查看，编码没有问题。

H265 协议

和 H264 的码流结构一样，也是通过启始码（0x000001或者0x00000001）进行分割压缩数据，每一个称为NAL单元（NAL Unit，简称NALU）。NALU有不同的类型，主要是对数据内容进行区分。

对于一个码流文件来说，和H264一样，有一系列的NALU的类型定义，可以分为VPS,SPS,PPS,SEI,I帧,P帧 6种类型。码流结构如下所示：

启始码+VPS+启始码+SPS+启始码+PPS+启始码+SEI+启始码+I帧+启始码+P帧+启始码+P帧+.....

如上就是一个图像系列的组成，为什么这么说呢？ 一般我们在网络上发送数据，比如采集端一般在发送压缩数据的I帧前先发送 VPS,SPS,PPS。解码端不可能先启动后等着发送端数据到来吧，只有解码器拿到 VPS,SPS,PPS 后才可以解码 H265 的数据。VPS，SPS,PPS，SEI，一个I帧，一个P帧都可以常委一个 NALU。

从上面可以看到 h265 比 h264 多了一个 VPS，VPS 是视频参数集。

我们这里看一下经过 h265 编码器编码后的码流文件，截取文件开头的数据，

因为 h265 码流最开始永远是 VPS，SPS,PPS，可能含有 SEI，后面接着是I帧P帧数据。

16进制打开文件如下：

0000 0001 4001 0c01 ffff 0160 0000 0300 // 4001
b000 0003 0000 0300 5aac 0900 0000 0142 // 4201
0101 0160 0000 0300 b000 0003 0000 0300
5aa0 0442 00f0 77e5 aee4 c92e a520 a0c0
c05d a142 5000 0000 0144 01c0 e30f 0330 // 4401
840a 0000 0001 2601 af0b e075 8d53 b010 // 2601
af65 bfb4 0b53 823d e91c ad66 f973 ce21
5d92 9227 9159 3dc6 2cae 5adf 4cda f9b5
6105 3165 97cd 64cd f04d 09d5 5e10 d231
// ...省略其它数据
2f04 c9cc 1e01 700a 0000 0001 0201 d08f // 0201
// ...省略其它数据

 两次文件内容对比

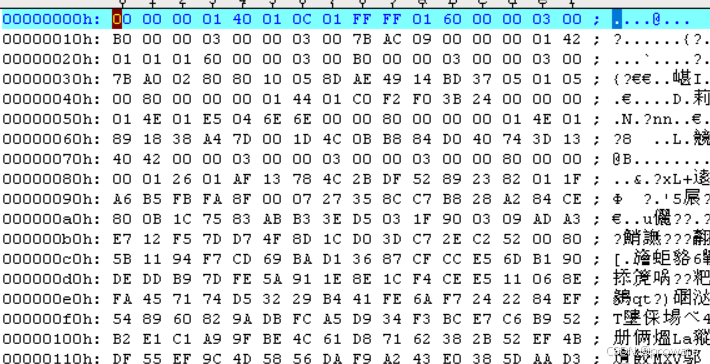

正常文件

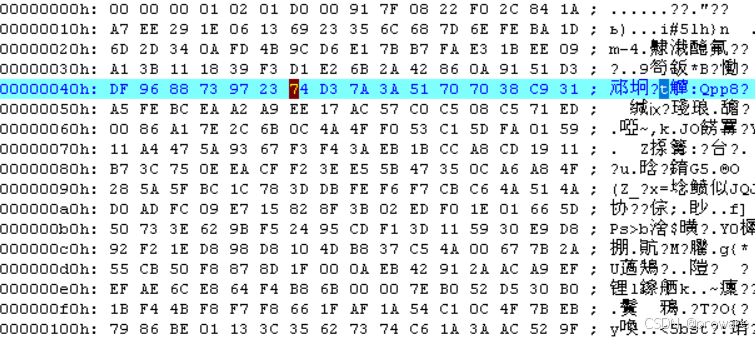

异常文件

Elecard HEVC Analyer回看

打开异常的数据，鼠标点到最左边的I帧，可以看到下面偏移量为0x2ce87。而正常的偏移量为0。即在0x2ce87之前的帧都没有解析出来。

回顾

  在整个文件分析中，数据路径上的字节数目并没有丢失。但是最终解析软件解析出问题。一直从字节丢失来分析，这条路走不下去。

   从协议角度分析，就容易多了。

    同时，如果采用UDP传输，丢了关键的数据，则可能一次性丢失很多帧。这点在实际业务中要重点考虑。
